申请日2018.07.20
公开(公告)日2019.03.05
IPC分类号C02F1/66
摘要
本实用新型公开了一种医院实验和化验室废水处理装置，包括中和罐，所述中和罐的顶部一侧设有进料斗，中和罐的顶部中间位置安装有搅拌装置，所述中和罐的内壁上焊接有螺旋状换热管，螺旋状换热管的外壁与中和罐的内壁相贴合设置，所述螺旋状换热管的两端均延伸至中和罐的外部，螺旋状换热管的其中一端连接在保温水箱的顶部，螺旋状换热管的另一端连接在保温水箱的侧面下部并与设置在保温水箱内部的水泵的出水端连接，所述中和罐的顶部远离进料斗的一侧设有中和装置，中和罐的底部中间位置连接有出液管，出液管的管中安装有第一电磁阀。本实用新型结构合理，设计巧妙，可以将中和的热量收集起来，适合推广。
权利要求书

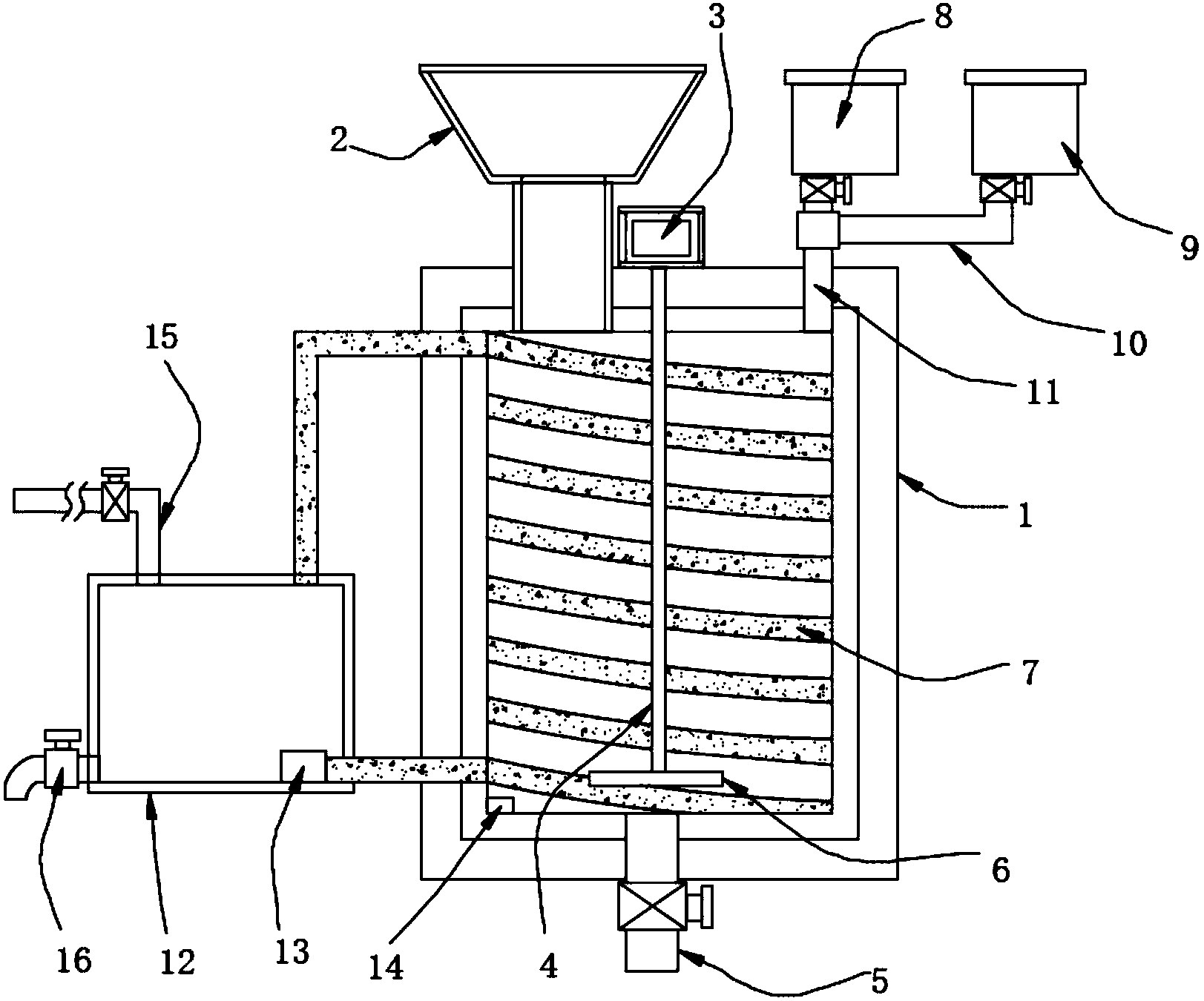

1.一种医院实验和化验室废水处理装置，包括中和罐(1)，其特征在于，所述中和罐(1)的顶部一侧设有进料斗(2)，中和罐(1)的顶部中间位置安装有搅拌装置，所述中和罐(1)的内壁上焊接有螺旋状换热管(7)，螺旋状换热管(7)的外壁与中和罐(1)的内壁相贴合设置，所述螺旋状换热管(7)的两端均延伸至中和罐(1)的外部，螺旋状换热管(7)的其中一端连接在保温水箱(12)的顶部，螺旋状换热管(7)的另一端连接在保温水箱(12)的侧面下部并与设置在保温水箱(12)内部的水泵(13)的出水端连接，所述中和罐(1)的顶部远离进料斗(2)的一侧设有中和装置，中和罐(1)的底部中间位置连接有出液管(5)，出液管(5)的管中安装有第一电磁阀。
2.根据权利要求1所述的一种医院实验和化验室废水处理装置，其特征在于，所述搅拌装置包括驱动电机(3)、转轴(4)和搅拌叶片(6)，其中，中和罐(1)的顶部中间安装有驱动电机(3)，驱动电机(3)的输出轴朝下设置并通过联轴器固定有转轴(4)，转轴(4)位于中和罐(1)的内部，转轴(4)的下端固定有搅拌叶片(6)。
3.根据权利要求1所述的一种医院实验和化验室废水处理装置，其特征在于，所述中和装置包括酸性中和液罐(8)、碱性中和液罐(9)、第一连接管(10)和第二连接管(11)，酸性中和液罐(8)和碱性中和液罐(9)的底部连接有第一连接管(10)，两个第一连接管(10)通过三通管连接有第二连接管(11)，第二连接管(11)的下端延伸至中和罐(1)的内部。
4.根据权利要求1所述的一种医院实验和化验室废水处理装置，其特征在于，所述保温水箱(12)的顶部连接有自来水管(15)，自来水管(15)上安装有阀门。
5.根据权利要求1所述的一种医院实验和化验室废水处理装置，其特征在于，所述保温水箱(12)的侧面下部连接有水龙头(16)。
6.根据权利要求3所述的一种医院实验和化验室废水处理装置，其特征在于，所述中和罐(1)的外壁上安装有控制器，控制器内设有型号为stc89c52单片机，第一连接管(10)的管中安装有第二电磁阀，中和罐(1)的内底壁一侧安装有PH检测仪(14)，单片机分别与PH检测仪(14)、第一电磁阀和第二电磁阀连接。
说明书
一种医院实验和化验室废水处理装置
技术领域
本实用新型涉及废水处理装置技术领域，尤其涉及一种医院实验和化验室废水处理装置。
背景技术
医院实验和化验室实际上是一类典型的小水量高浓度的污染源，建设的越多，污染的总量越大，这些医院实验和化验室，尤其是中心城区和居民区的医院实验和化验室对环境的危害特别大，因为历史的原因，许多医院实验和化验室的排水管道与居民的排水管道相通，污染物通过下水道形成交叉污染，最后流入江河中或者渗入地下，对水资源的危害不可估量。随着人们环保意识的不断增强和相应环保法规的不断完善，医院实验和化验室废水处理已经成为医院管理体系的考核项目之一。因此，研究一种医院实验和化验室废水处理装置有着十分重要的意义。
医院实验和化验室废水在中和反应时，会产生大量的热，传统的实验室废水处理没有充分利用中和反应的热量，在中和反应时，需要使液体充分混合，为此，本实用新型提出一种医院实验和化验室废水处理装置。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种医院实验和化验室废水处理装置。
为了实现上述目的，本实用新型采用了如下技术方案：
一种医院实验和化验室废水处理装置，包括中和罐，所述中和罐的顶部一侧设有进料斗，中和罐的顶部中间位置安装有搅拌装置，所述中和罐的内壁上焊接有螺旋状换热管，螺旋状换热管的外壁与中和罐的内壁相贴合设置，所述螺旋状换热管的两端均延伸至中和罐的外部，螺旋状换热管的其中一端连接在保温水箱的顶部，螺旋状换热管的另一端连接在保温水箱的侧面下部并与设置在保温水箱内部的水泵的出水端连接，所述中和罐的顶部远离进料斗的一侧设有中和装置，中和罐的底部中间位置连接有出液管，出液管的管中安装有第一电磁阀。
优选的，所述搅拌装置包括驱动电机、转轴和搅拌叶片，其中，中和罐的顶部中间安装有驱动电机，驱动电机的输出轴朝下设置并通过联轴器固定有转轴，转轴位于中和罐的内部，转轴的下端固定有搅拌叶片。
优选的，所述中和装置包括酸性中和液罐、碱性中和液罐、第一连接管和第二连接管，酸性中和液罐和碱性中和液罐的底部连接有第一连接管，两个第一连接管通过三通管连接有第二连接管，第二连接管的下端延伸至中和罐的内部。
优选的，所述保温水箱的顶部连接有自来水管，自来水管上安装有阀门。
优选的，所述保温水箱的侧面下部连接有水龙头。
优选的，所述中和罐的外壁上安装有控制器，控制器内设有型号为stc89c52单片机，第一连接管的管中安装有第二电磁阀，中和罐的内底壁一侧安装有PH检测仪，单片机分别与PH检测仪、第一电磁阀和第二电磁阀连接。
与现有技术相比，本实用新型的有益效果是：通过螺旋状换热管的两端均延伸至中和罐的外部，螺旋状换热管的其中一端连接在保温水箱的顶部，当废液进入中和罐中后，进行中和反应时，产生大量的热量，而螺旋状换热管中有水流动，而中和罐中的热量传递至水中，从而给管中的水加热，加热的水被储存至保温水箱中，从而实现能量的收集，本实用新型结构合理，设计巧妙，可以将中和的热量收集起来，适合推广。
