申请日2018.07.20
公开(公告)日2019.01.29
IPC分类号C02F11/12
摘要
本实用新型公开了一种石漠化地区污泥半干化处理装置，包括污泥泵、罐体、抽泥管、搅拌电机、螺带、皮带输送机、排料电机和螺杆，所述罐体的内侧中心竖直设置有传动杆，且传动杆上设置有螺旋带，所述传动杆在螺旋带错开位置设置有搅拌杆。通过设置的污泥泵将污泥抽入罐体内，皮带输送机将粉碎机粉碎的土块和石灰送入到罐体内实现污泥和石灰和碎土混合实现污泥干化，干化效率高，省去了加热装置，减少了能源的消耗，混入的碎土和石灰增加了污泥的养分更有利于置物的生长，对石漠化具有较好的治理效果，设置的螺旋带和搅拌杆能够实现对污泥的快速搅拌，且搅拌均匀实现污泥、碎土和石灰之间的充分混合，增加污泥的半干化效果。
权利要求书

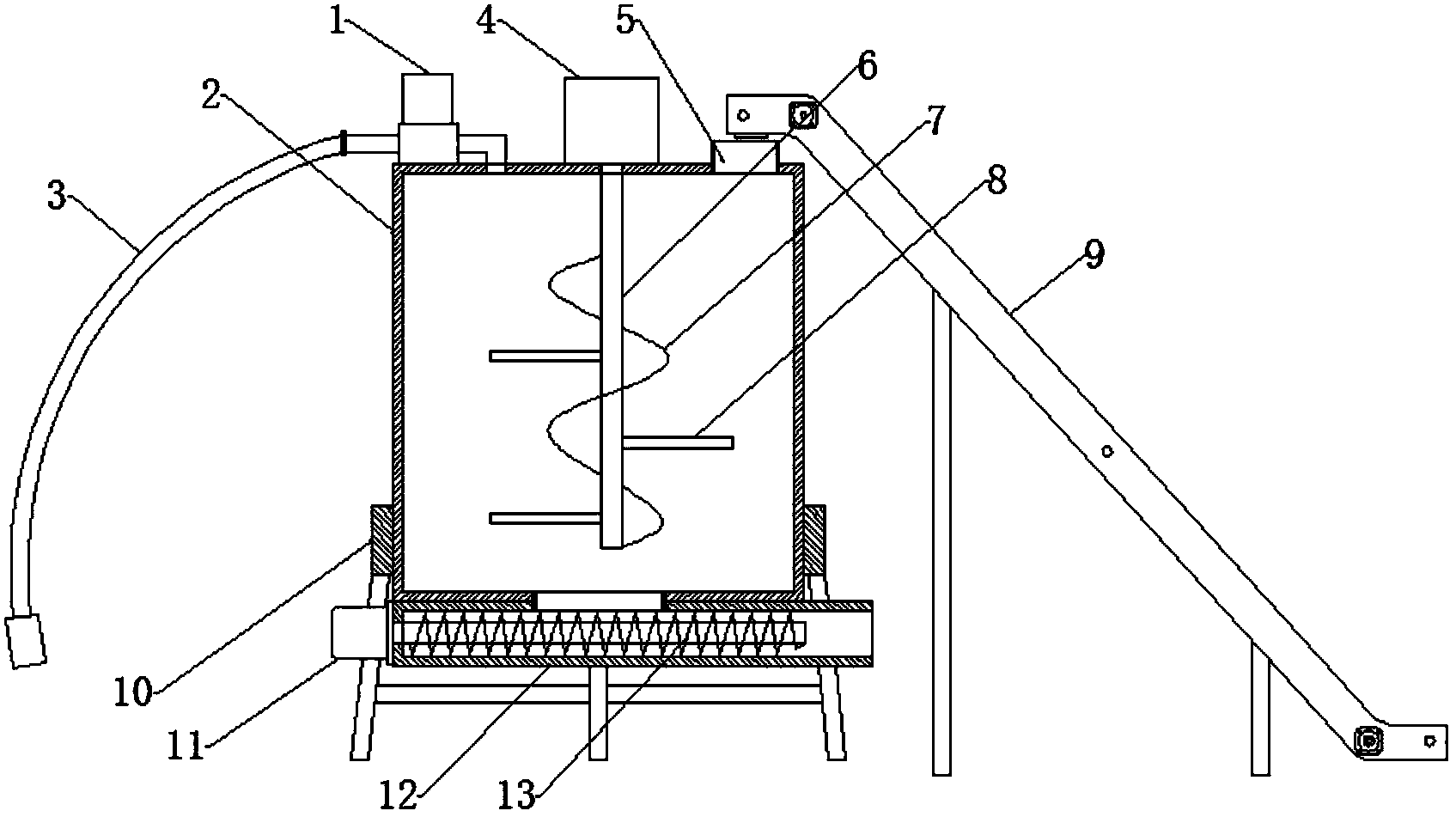

1.一种石漠化地区污泥半干化处理装置，包括污泥泵(1)、罐体(2)、抽泥管(3)、搅拌电机(4)、螺旋带(7)、皮带输送机(9)、排料电机(11)和螺杆(13)，其特征在于:所述罐体(2)的内侧中心竖直设置有传动杆(6)，且传动杆(6)上设置有螺旋带(7)，所述传动杆(6)在螺旋带(7)错开位置设置有搅拌杆(8)，所述罐体(2)的上端面中心设置有搅拌电机(4)，且搅拌电机(4)的输出轴与传动杆(6)固定连接，所述罐体(2)的上端面位于搅拌电机(4)的左右两侧分别设置有污泥泵(1)和加料口(5)，所述污泥泵(1)出泥端通过管道与罐体(2)连接，且污泥泵(1)的进泥端连接有抽泥管(3)，所述罐体(2)的右侧设置有皮带输送机(9)，且皮带输送机(9)的出料端设置在加料口(5)的上端口，所述罐体(2)的侧面靠近下端位置套设有固定圈(10)，且固定圈(10)的下端面呈圆周状均匀设置有四个支腿，所述罐体(2)的底部设置有排料筒(12)，且排料筒(12)内设置有螺杆(13)，所述排料筒(12)的左端设置有排料电机(11)，且排料电机(11)的输出轴与螺杆(13)固定连接。
2.根据权利要求1所述的一种石漠化地区污泥半干化处理装置，其特征在于:所述罐体(2)的底部和排料筒(12)连通，且罐体(2)的前侧面设置有观察口(14)。
3.根据权利要求1所述的一种石漠化地区污泥半干化处理装置，其特征在于:所述固定圈(10)通过螺钉与罐体(2)固定连接，且固定圈(10)下端相邻两个支腿之间通过连接杆固定连接。
4.根据权利要求1所述的一种石漠化地区污泥半干化处理装置，其特征在于:所述抽泥管(3)选用钢丝软管，且抽泥管(3)的进泥端设置有过滤罩。
说明书
一种石漠化地区污泥半干化处理装置
技术领域
本实用新型涉及污泥干化处理技术领域，具体是一种石漠化地区污泥半干化处理装置。
背景技术
石漠化，亦称石质荒漠化，是指因水土流失而导致地表土壤损失，基岩裸露，土地丧失农业利用价值和生态环境退化的现象。
而在石漠化治理中，通过在将富含养分土壤覆盖在石漠区域然后种植植被实现治理，而石漠化区通过抽取河流中的淤泥进行干化进行用于石漠化治理，但是现有的污泥干化处理装置通过不断的加热蒸发污泥中的水分实现干化，干化效率低、能源消耗大，同时河流中的污泥养分有限，对于植被的恢复效果不佳，而且现有的污泥干化处理装置对污泥的搅拌不均匀，半干化效果差。
实用新型内容
本实用新型的目的在于提供一种石漠化地区污泥半干化处理装置，以解决现有技术中污泥干化处理装置干化效率低、能源消耗大、干化污泥养分不足和对污泥的搅拌效果差的问题。
为实现上述目的，本实用新型提供如下技术方案：一种石漠化地区污泥半干化处理装置，包括污泥泵、罐体、抽泥管、搅拌电机、螺旋带、皮带输送机、排料电机和螺杆，所述罐体的内侧中心竖直设置有传动杆，且传动杆上设置有螺旋带，所述传动杆在螺旋带错开位置设置有搅拌杆，所述罐体的上端面中心设置有搅拌电机，且搅拌电机的输出轴与传动杆固定连接，所述罐体的上端面位于搅拌电机的左右两侧分别设置有污泥泵和加料口，所述污泥泵出泥端通过管道与罐体连接，且污泥泵的进泥端连接有抽泥管，所述罐体的右侧设置有皮带输送机，且皮带输送机的出料端设置在加料口的上端口，所述罐体的侧面靠近下端位置套设有固定圈，且固定圈的下端面呈圆周状均匀设置有四个支腿，所述罐体的底部设置有排料筒，且排料筒内设置有螺杆，所述排料筒的左端设置有排料电机，且排料电机的输出轴与螺杆固定连接。
优选的，所述罐体的底部和排料筒连通，且罐体的前侧面设置有观察口。
优选的，所述固定圈通过螺钉与罐体固定连接，且固定圈下端相邻两个支腿之间通过连接杆固定连接。
优选的，所述抽泥管选用钢丝软管，且抽泥管的进泥端设置有过滤罩。
与现有技术相比，本实用新型的有益效果是：1、本实用新型通过设置的污泥泵将污泥抽入罐体内，通过皮带输送机将粉碎机粉碎的土块和石灰送入到罐体内实现污泥和石灰和碎土混合实现污泥干化，干化效率高，省去了加热装置，减少了能源的消耗，同时混入的碎土和石灰增加了污泥的养分更有利于置物的生长，对石漠化具有较好的治理效果;
2、同时通过设置的螺旋带和搅拌杆能够实现对污泥的快速搅拌，且搅拌均匀实现污泥、碎土和石灰之间的充分混合，增加污泥的半干化效果。
