申请日2018.07.20
公开(公告)日2019.01.29
IPC分类号C02F11/00
摘要
本实用新型公开了一种石漠化地区污泥均匀布料装置，包括外壳，所述外壳的下端设置外壳底板，且外壳底板的下方固定连接有车轮架，且车轮架上安装有车轮，所述外壳的上端设置有箱盖，且箱盖上设置有把手，所述外壳底板上表面固定安装有带轮支架，且带轮支架上安装有传送带带轮，所述传送带带轮包括主动轮和从动轮，且主动轮和从动轮上安装有转送带，所述外壳的内侧设置有支架，且支架包括支架一、支架二和支架三，所述外壳的内侧设置有匀料箱，且匀料箱的下端分别通过支架一和支架三固定在外壳和外壳底板上，所述匀料箱内竖直设置有刮板轴。本实用新型结构简单紧凑，体积小，且在石漠化地区污泥均匀布料的效率高。
权利要求书

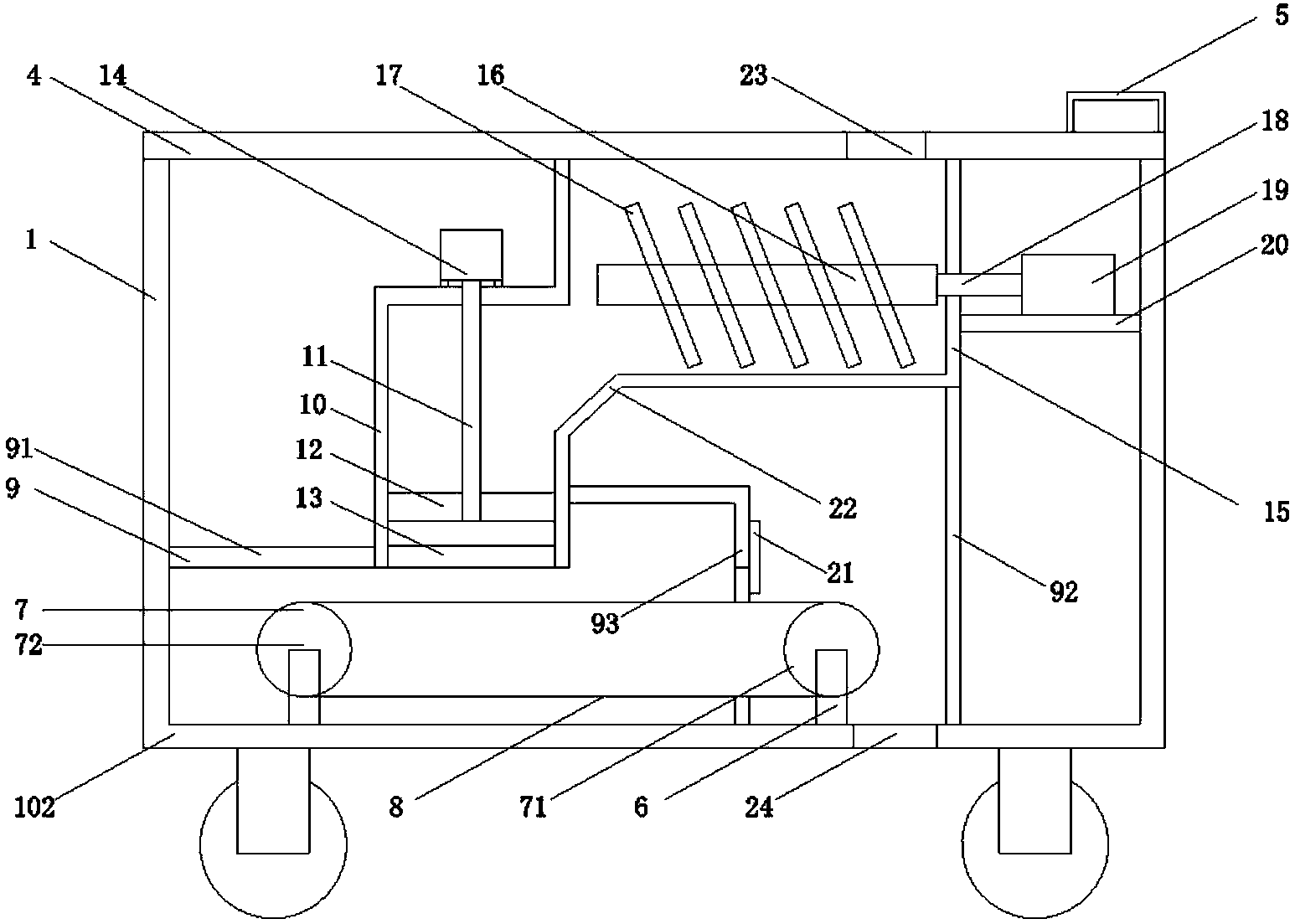

1.一种石漠化地区污泥均匀布料装置，包括外壳(1)，其特征在于:所述外壳(1)的下端设置外壳底板(102)，且外壳底板(102)的下方固定连接有车轮架(2)，且车轮架(2)上安装有车轮(3)，所述外壳(1)的上端设置有箱盖(4)，且箱盖(4)上设置有把手(5)，所述外壳底板(102)上表面固定安装有带轮支架(6)，且带轮支架(6)上安装有传送带带轮(7)，所述传送带带轮(7)包括主动轮(71)和从动轮(72)，且主动轮(71)和从动轮(72)上安装有传送带(8)，所述外壳(1)的内侧设置有支架(9)，且支架(9)包括支架一(91)、支架二(92)和支架三(93)，所述外壳(1)的内侧设置有匀料箱(10)，且匀料箱(10)的下端分别通过支架一(91)和支架三(93)固定在外壳(1)和外壳底板(102)上，所述匀料箱(10)内竖直设置有刮板轴(11)，且刮板轴(11)的下端固定有刮板(12)，所述刮板轴(11)的上端活动连接在匀料箱(10)的上端，所述匀料箱(10)的上端设置有电机一(14)，所述刮板轴(11)与电机一(14)的输出轴固定连接，所述匀料箱(10)的底部固定连接有匀料板(13)，且匀料板(13)上设置有通孔(131)，所述通孔(131)设置有多个，多个所述通孔(131)均匀排列在匀料板(13)上，所述支架二(92)固定连接在外壳底板(102)上，且支架二(92)上固定连接有搅拌箱(15)，且搅拌箱(15)的内侧水平设置有搅拌轴(16)，且搅拌轴(16)上设置有搅拌叶片，且搅拌轴(16)的右端设置有传动轴(18)，且传动轴(18)的一端与搅拌轴(16)固定连接，且传动轴(18)的另一端与电机二(19)的输出轴固定连接。
2.根据权利要求1所述的一种石漠化地区污泥均匀布料装置，其特征在于:所述电机二(19)的下方设置有电机支架(20)。
3.根据权利要求2所述的一种石漠化地区污泥均匀布料装置，其特征在于:所述支架三(93)上设置有开口，且传送带(8)从所述开口中穿过，且开口处设置有挡板(21)。
4.根据权利要求3所述的一种石漠化地区污泥均匀布料装置，其特征在于:所述匀料箱(10)与搅拌箱(15)的连接处设置有斜板(22)。
5.根据权利要求4所述的一种石漠化地区污泥均匀布料装置，其特征在于:所述箱盖(4)上对应搅拌箱(15)的右端位置设置有进料口(23)。
6.根据权利要求5所述的一种石漠化地区污泥均匀布料装置，其特征在于:所述外壳底板(102)上对应主动轮(71)的位置的右端设置有出料口(24)。
7.根据权利要求6所述的一种石漠化地区污泥均匀布料装置，其特征在于:所述外壳(1)的前端设置有箱门(101)。
8.根据权利要求1-7任意一项所述的一种石漠化地区污泥均匀布料装置，其特征在于:所述车轮架(2)的高度设置为30cm。
说明书
一种石漠化地区污泥均匀布料装置
技术领域
本实用新型涉及环境工程技术领域，具体是一种石漠化地区污泥均匀布料装置。
背景技术
石漠化是指在喀斯特脆弱生态环境下，由于人类不合理的社会经济活动而造成人地矛盾突出，地表植被遭受破坏，水土严重流失，土地生产能力衰退或丧失，地表呈现类似荒漠景观的岩石逐渐裸露的演变过程。石漠化它吞噬着我们的家园，阻碍了地区经济的发展，造成了严重的生态安全隐患，成为贫困和多发灾害的根源，也逐渐演变成继沙漠化和黄土地区水土流失之后的我国第三大生态问题。当前我国正采取积极的措施进行治理石漠化地区，例如，将污泥进行处理，然后对石漠化地区进行填埋，但是由于石漠化地区有岩石裸露造成地表不平，现有技术中污泥均匀布料装置结构复杂、体积较大，污泥均匀布料的效率低。
实用新型内容
本实用新型的目的在于提供一种石漠化地区污泥均匀布料装置，以解决现有技术中由于石漠化地区有岩石裸露造成地表不平，现有技术中污泥均匀布料装置结构复杂、体积较大，污泥均匀布料的效率低的问题。
为实现上述目的，本实用新型提供如下技术方案：一种石漠化地区污泥均匀布料装置，包括外壳，所述外壳的下端设置外壳底板，且外壳底板的下方固定连接有车轮架，且车轮架上安装有车轮，所述外壳的上端设置有箱盖，且箱盖上设置有把手，所述外壳底板上表面固定安装有带轮支架，且带轮支架上安装有传送带带轮，所述传送带带轮包括主动轮和从动轮，且主动轮和从动轮上安装有传送带，所述外壳的内侧设置有支架，且支架包括支架一、支架二和支架三，所述外壳的内侧设置有匀料箱，且匀料箱的下端分别通过支架一和支架三固定在外壳和外壳底板上，所述匀料箱内竖直设置有刮板轴，且刮板轴的下端固定有刮板，所述刮板轴的上端活动连接在匀料箱的上端，所述匀料箱的上端设置有电机一，所述刮板轴与电机一的输出轴固定连接，所述匀料箱的底部固定连接有匀料板，且匀料板上设置有通孔，所述通孔设置有多个，多个所述通孔均匀排列在匀料板上，所述支架二固定连接在外壳底板上，且支架二上固定连接有搅拌箱，且搅拌箱的内侧水平设置有搅拌轴，且搅拌轴上设置有搅拌叶片，且搅拌轴的右端设置有传动轴，且传动轴的一端与搅拌轴固定连接，且传动轴的另一端与电机二的输出轴固定连接。
优选的，所述电机二的下方设置有电机支架。
优选的，所述支架三上设置有开口，且传送带从所述开口中穿过，且开口处设置有挡板。
优选的，所述匀料箱与搅拌箱的连接处设置有斜板。
优选的，所述箱盖上对应搅拌箱的右端位置设置有进料口。
优选的，所述外壳底板上对应主动轮的位置的右端设置有出料口。
优选的，所述外壳的前端设置有箱门。
优选的，所述车轮架的高度设置为30cm。
与现有技术相比，本实用新型的有益效果是：结构简单紧凑，体积小，且在石漠化地区污泥均匀布料的效率高。
(1)本实用新型通过设置外壳，在外壳内侧设置搅拌箱和匀料箱相连，在匀料箱下端设置传送带，使整个污泥均匀布料装置结构简单紧凑，体积小;
(2)本实用新型通过设置搅拌箱，使污泥能够被充分的搅拌;
(3)本实用新型通过设置匀料板和挡板，使污泥能够均匀铺在传送带上;
(4)本实用新型通过设置斜板，使污泥很顺畅地有搅拌箱进入匀料箱;
(5)本实用新型通过设置车轮架的高度为30cm，使本装置在岩石裸露的地表工作时，保证可外壳底板不会被裸露岩石划伤。
