申请日2018.07.20
公开(公告)日2019.01.01
IPC分类号B03C1/12
摘要

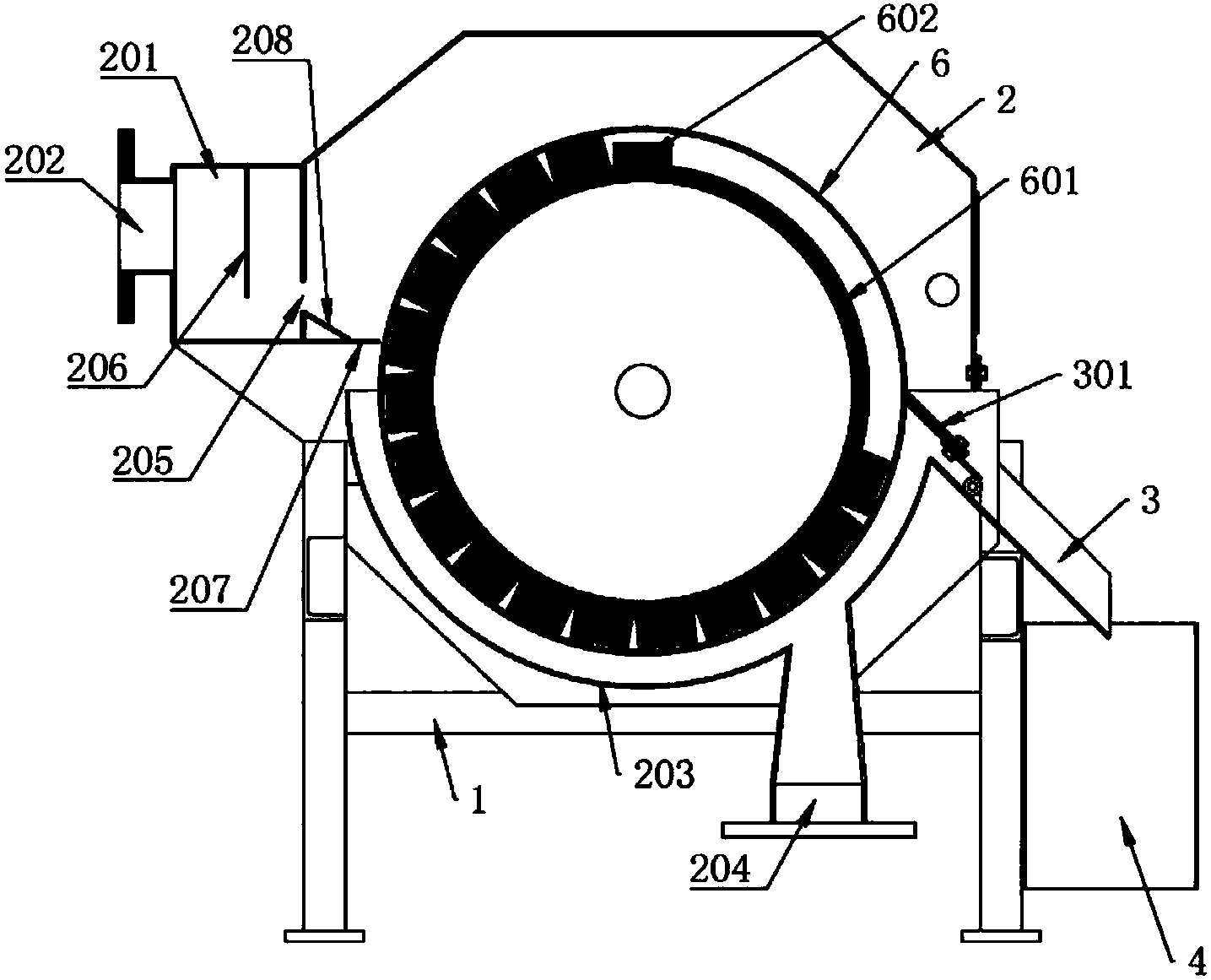

本实用新型公开了一种污水处理用铁粉磁选设备，包括设有箱体的机架，箱体上设有进料管，箱体内设有水槽，水槽上连通有延伸至箱体外部的出水管，水槽的一侧设有料斗，位于料斗出料端的下方设有收集箱，收集箱设置于机架上;位于水槽上方的箱体内转动安装有动力装置驱动的滚筒，滚筒内设有环形磁块安装板，环形磁块安装板上固定安装有多个磁块，滚筒、环形磁块安装板和机架之间设有支撑连接机构;料斗上设有刮板，刮板的另一端与滚筒的外壁顶靠。实现了对污水内铁粉的回收，降低了铁粉的使用成本和污水的处理成本;结构简单，拆装和维修方便，且对铁粉的回收率高;实现了磁系(磁块)内置，不仅不影响磁场强度，而且提高了磁块的使用寿命。
权利要求书
1.一种污水处理用铁粉磁选设备，包括机架，其特征在于，所述机架上设有箱体，所述箱体上设有进料管，所述箱体内设有水槽，所述水槽上连通有延伸至所述箱体外部的出水管，所述水槽的一侧设有料斗，位于所述料斗出料端的下方设有收集箱，所述收集箱设置于所述机架上;
位于所述水槽上方的所述箱体内转动安装有动力装置驱动的滚筒，所述滚筒内设有环形磁块安装板，所述环形磁块安装板上固定安装有多个磁块，所述滚筒、所述环形磁块安装板和所述机架之间设有支撑连接机构;
所述料斗上设有刮板，所述刮板的另一端与所述滚筒的外壁顶靠。
2.根据权利要求1所述的污水处理用铁粉磁选设备，其特征在于，所述磁块在所述环形磁块安装板上的环绕角度为260度至270度之间，所述刮板与所述滚筒的顶靠位置所对应区域的所述环形磁块安装板上未设置所述磁块。
3.根据权利要求2所述的污水处理用铁粉磁选设备，其特征在于，所述支撑连接机构包括设置于所述机架上的第一支撑座，所述第一支撑座上转动安装有所述动力装置驱动的驱动轴，所述驱动轴远离所述动力装置的一端设有连接法兰盘，所述连接法兰盘与所述滚筒固定连接在一起;
还包括设置于所述机架上的第二支撑座，所述第一支撑座和所述第二支撑座分布于所述滚筒的两端;所述第二支撑座上转动安装有延伸至所述滚筒内的支撑轴，所述滚筒的两端与所述支撑轴之间均设有轴承座和轴承的组合结构，所述轴承座固定连接至所述滚筒上;所述环形磁块安装板固定安装于所述支撑轴上。
4.根据权利要求3所述的污水处理用铁粉磁选设备，其特征在于，位于所述滚筒内的所述支撑轴上设有多个支撑圆盘，所述支撑圆盘与所述环形磁块安装板的内壁顶靠。
5.根据权利要求3或4所述的污水处理用铁粉磁选设备，其特征在于，所述支撑轴上还设有磁块角度调节机构。
6.根据权利要求5所述的污水处理用铁粉磁选设备，其特征在于，所述磁块角度调节机构包括摆臂，所述摆臂与所述支撑轴通过平键连接在一起;所述摆臂的另一端铰接有连接块，所述连接块上设有螺杆，所述螺杆穿过所述机架上的连接板，位于所述连接板两侧所述螺杆上均设有螺母，两所述螺母均与所述连接板顶靠。
7.根据权利要求5所述的污水处理用铁粉磁选设备，其特征在于，所述进料管与所述箱体之间设有进料箱，所述进料箱上设有出料口，所述出料口与所述进料管错开设置;所述进料箱内设有至少一层隔板，所述隔板从所述进料箱的顶部向下延伸。
8.根据权利要求7所述的污水处理用铁粉磁选设备，其特征在于，位于所述箱体内所述进料箱上设有向所述滚筒方向延伸的延伸板，所述延伸板与所述进料箱之间设有连接筋板。
9.根据权利要求5所述的污水处理用铁粉磁选设备，其特征在于，所述刮板转动安装于所述料斗上，所述刮板的两端与所述箱体之间均设有拉簧。
10.根据权利要求9所述的污水处理用铁粉磁选设备，其特征在于，所述水槽为弧形结构的水槽。
说明书
一种污水处理用铁粉磁选设备
技术领域
本实用新型环保设备技术领域，尤其涉及一种污水处理用铁粉磁选设备。
背景技术
目前，在污水处理厂中磁沉降工艺是一种常用的工艺，其需要在污水中添加高纯细颗粒铁粉，从而实现带动污水中污物下沉的目的。现阶段，对于铁粉的处理方式有两种：一是铁粉使用后不再回收，由于高纯细颗粒铁粉价格高，导致污水处理成本居高不下;二是通过磁选设备将铁粉回收、并重复利用，虽然使用铁粉的成本得到有效降低，但是，这些磁选设备都是从国外进口的，购置成本高、且不易维修。
实用新型内容
本实用新型的目的在于提供一种污水处理用铁粉磁选设备，在实现铁粉回收的前提下，达到降低成本和便于维修的目的。
为解决上述技术问题，本实用新型实施例的技术方案是：一种污水处理用铁粉磁选设备，包括机架，所述机架上设有箱体，所述箱体上设有进料管，所述箱体内设有水槽，所述水槽上连通有延伸至所述箱体外部的出水管，所述水槽的一侧设有料斗，位于所述料斗出料端的下方设有收集箱，所述收集箱设置于所述机架上;
位于所述水槽上方的所述箱体内转动安装有动力装置驱动的滚筒，所述滚筒内设有环形磁块安装板，所述环形磁块安装板上固定安装有多个磁块，所述滚筒、所述环形磁块安装板和所述机架之间设有支撑连接机构;
所述料斗上设有刮板，所述刮板的另一端与所述滚筒的外壁顶靠。
作为一种改进，所述磁块在所述环形磁块安装板上的环绕角度为260度至270度之间，所述刮板与所述滚筒的顶靠位置所对应区域的所述环形磁块安装板上未设置所述磁块。
作为进一步的改进，所述支撑连接机构包括设置于所述机架上的第一支撑座，所述第一支撑座上转动安装有所述动力装置驱动的驱动轴，所述驱动轴远离所述动力装置的一端设有连接法兰盘，所述连接法兰盘与所述滚筒固定连接在一起;
还包括设置于所述机架上的第二支撑座，所述第一支撑座和所述第二支撑座分布于所述滚筒的两端;所述第二支撑座上转动安装有延伸至所述滚筒内的支撑轴，所述滚筒的两端与所述支撑轴之间均设有轴承座和轴承的组合结构，所述轴承座固定连接至所述滚筒上;所述环形磁块安装板固定安装于所述支撑轴上。
作为再进一步的改进，位于所述滚筒内的所述支撑轴上设有多个支撑圆盘，所述支撑圆盘与所述环形磁块安装板的内壁顶靠。
作为又进一步的改进，所述支撑轴上还设有磁块角度调节机构。
作为更进一步的改进，所述磁块角度调节机构包括摆臂，所述摆臂与所述支撑轴通过平键连接在一起;所述摆臂的另一端铰接有连接块，所述连接块上设有螺杆，所述螺杆穿过所述机架上的连接板，位于所述连接板两侧所述螺杆上均设有螺母，两所述螺母均与所述连接板顶靠。
作为更进一步的改进，所述进料管与所述箱体之间设有进料箱，所述进料箱上设有出料口，所述出料口与所述进料管错开设置;所述进料箱内设有至少一层隔板，所述隔板从所述进料箱的顶部向下延伸。
作为更进一步的改进，位于所述箱体内所述进料箱上设有向所述滚筒方向延伸的延伸板，所述延伸板与所述进料箱之间设有连接筋板。
作为更进一步的改进，所述刮板转动安装于所述料斗上，所述刮板的两端与所述箱体之间均设有拉簧。
作为更进一步的改进，所述水槽为弧形结构的水槽。
由于采用了上述技术方案，本实用新型所提供的一种污水处理用铁粉磁选设备的有益效果如下：
由于该污水处理用铁粉磁选设备包括机架，机架上设有箱体，箱体上设有进料管，箱体内设有水槽，水槽上连通有延伸至箱体外部的出水管，水槽的一侧设有料斗，位于料斗出料端的下方设有收集箱，收集箱设置于机架上;位于水槽上方的箱体内转动安装有动力装置驱动的滚筒，滚筒内设有环形磁块安装板，环形磁块安装板上固定安装有多个磁块，滚筒、环形磁块安装板和机架之间设有支撑连接机构;料斗上设有刮板，刮板的另一端与滚筒的外壁顶靠，基于上述结构，该污水处理用铁粉磁选设备在实际应用中，带有铁粉的污水通过进料管进入箱体内的水槽，同时，动力装置驱动的滚筒转动，污水内的铁粉便会(因磁块产生的磁力)通过吸附在滚筒的外壁上，之后通过刮板将滚筒(此时滚筒式持续转动的)外壁上的铁粉刮下来，之后铁粉通过料斗落至收集箱内，在上述过程中，通过支撑连接机构来进行支撑，同时保证滚筒转动、环形磁块安装板固定。
综上所述，采用该污水处理用铁粉磁选设备，实现了对污水内铁粉的回收，以便循环利用，大大降低了铁粉的使用成本和污水的处理成本;同时，该设备结构简单，制造成本低，拆装和维修方便，且对铁粉的回收率高;此外，实现了磁系(磁块)内置，不仅不影响磁场强度，而且大大提高了磁块的使用寿命。
由于磁块在环形磁块安装板上的环绕角度为260度至270度之间，刮板与滚筒的顶靠位置所对应区域的环形磁块安装板未设置磁块，从而通过该结构不仅能保证铁粉在滚筒的运转中不会掉落，而且便于刮板顺利的刮下滚筒外壁上的铁粉。
由于支撑连接机构包括设置于机架上的第一支撑座，第一支撑座上转动安装有动力装置驱动的驱动轴，驱动轴远离动力装置的一端设有连接法兰盘，连接法兰盘与滚筒固定连接在一起;还包括设置于机架上的第二支撑座，第一支撑座和第二支撑座分布于滚筒的两端;第二支撑座上转动安装有延伸至滚筒内的支撑轴，滚筒的两端与支撑轴之间均设有轴承座和轴承的组合结构，轴承座固定连接至滚筒上;环形磁块安装板固定安装于支撑轴上，从而在工作中，动力装置带动驱动轴旋转，驱动轴带动与其上法兰盘连接的滚筒转动(通过轴承座和轴承的组合结构);在上述滚筒转动的过程中，通过第二支撑座以及轴承座和轴承组合结构的支撑，实现位于滚筒内的环形磁块安装板不会随滚筒同步转动，达到了滚筒、环形磁块安装板和机架三者配合、且工作时互不干扰的效果，结构简单，构思巧妙，为对铁粉进行磁选奠定了基础。
由于位于滚筒内的支撑轴上设有多个支撑圆盘，支撑圆盘与环形磁块安装板的内壁顶靠，从而通过支撑圆盘提高了对环形磁块安装板的支撑性。
由于支撑轴上还设有磁块角度调节机构，从而通过磁块角度调节机构便于调节环形磁块安装板上所有磁块的位置。
由于磁块角度调节机构包括摆臂，摆臂与支撑轴通过平键连接在一起;摆臂的另一端铰接有连接块，连接块上设有螺杆，螺杆穿过机架上的连接板，位于连接板两侧螺杆上均设有螺母，两螺母均与连接板顶靠，从而在调整磁块位置时，螺杆带动摆臂动作，进而实现支撑轴和环形磁块安装板的转动，达到调整位置后，通过两螺母与连接板顶靠实现调整后位置的固定，结构简单，调节方便。
由于进料管与箱体之间设有进料箱，进料箱上设有出料口，出料口与进料管错开设置;进料箱内设有至少一层隔板，隔板从进料箱的顶部向下延伸，从而通过隔板对污水的缓冲，大大降低了污水进入箱体内的冲击力。
由于位于箱体内进料箱上设有向滚筒方向延伸的延伸板，延伸板与进料箱之间设有连接筋板，从而通过延伸板对污水的引导，便于污水顺利的计入水槽。
由于刮板转动安装于料斗上，刮板的两端与箱体之间均设有拉簧，从而通过拉簧产生的拉力，保证了刮板始终与滚筒外壁的顶靠，有助于提高对铁粉的刮除效果。
由于水槽为弧形结构的水槽，从而通过弧形结构的水槽的水槽保证了水槽与滚筒之间具有相同的距离，有利于提高对铁粉的磁选效果。
