申请日2018.07.20
公开(公告)日2018.12.18
IPC分类号B01D21/00; B01D21/06; B01D21/18; B01D36/04; C02F11/12
摘要
本发明公开了一种污水处理用周边传动吸刮泥机，包括沉淀池和脱水装置，所述沉淀池的侧面安装有控制开关组，沉淀池的顶部安装有驱动装置，所述驱动装置的顶部固定有横梁，横梁通过旋转机构与沉淀池的底部转动连接，本污水处理用周边传动吸刮泥机，通过升降机构对刮泥板的刮泥厚度进行调节，避免刮泥板刮泥厚度过高而造成驱动装置负荷工作，保障了该吸刮泥机的使用寿命，通过角度调节装置对刮泥板的工作角度进行调节，便于配合驱动装置进行往复刮泥作业，大大提高了刮泥的效率，通过行走机构进行行走作业，保障了该吸刮泥机运行的稳定性，通过清洁装置对刮泥板进行清洁，其清洁方便，省时省力。
权利要求书

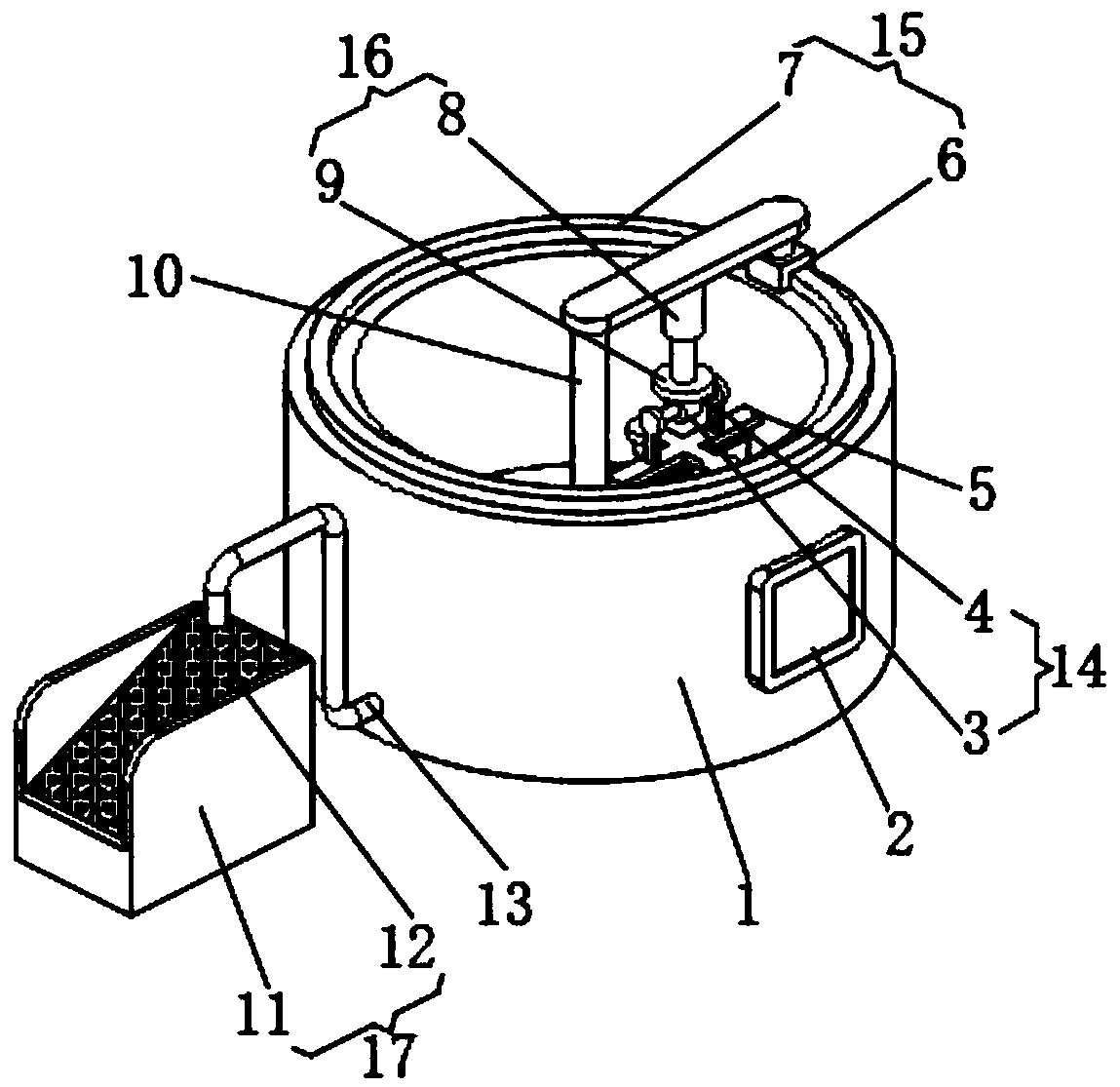

1.一种污水处理用周边传动吸刮泥机，包括沉淀池(1)和脱水装置(17)，其特征在于：所述沉淀池(1)的侧面安装有控制开关组(2)，沉淀池(1)的顶部安装有驱动装置(15)，所述驱动装置(15)的顶部固定有横梁(31)，横梁(31)通过旋转机构(23)与沉淀池(1)的底部转动连接，所述横梁(31)的底部安装有升降机构(16)，升降机构(16)的顶部安装有角度调节装置(14)，所述角度调节装置(14)的端部固定有安装架(5)，安装架(5)的底部分别安装有行走机构(29)和刮泥板(21)，且刮泥板(21)的侧面安装有清洁装置(30)，所述沉淀池(1)的底部开设有污泥收集槽(18)，污泥收集槽(18)的侧面连通有污泥输送装置(22)，且脱水装置(17)对应污泥输送装置(22)的出料口位置进行设置，所述控制开关组(2)的输入端电连接外接电源的输出端。
2.根据权利要求1所述的一种污水处理用周边传动吸刮泥机，其特征在于：所述驱动装置(15)包括环形导轨(7)，环形导轨(7)上活动连接有第一直线电机(6)，且横梁(31)固定在第一直线电机(6)的顶部，所述控制开关组(2)的输出端电连接第一直线电机(6)的输入端。
3.根据权利要求1所述的一种污水处理用周边传动吸刮泥机，其特征在于：所述旋转机构(23)包括轴承(20)，轴承(20)安装在沉淀池(1)的底部，所述轴承(20)通过旋转轴(10)与横梁(31)转动连接。
4.根据权利要求1所述的一种污水处理用周边传动吸刮泥机，其特征在于：所述升降机构(16)包括电动伸缩杆(8)，电动伸缩杆(8)安装在横梁(31)的底部，所述电动伸缩杆(8)的伸缩端部固定有连接座(9)，所述控制开关组(2)的输出端电连接电动伸缩杆(8)的输入端。
5.根据权利要求1所述的一种污水处理用周边传动吸刮泥机，其特征在于：所述角度调节装置(14)包括伺服电机(3)，伺服电机(3)安装在连接座(9)的底部，所述伺服电机(3)的输出轴通过连杆(4)与安装架(5)连接，所述控制开关组(2)的输出端电连接伺服电机(3)的输入端。
6.根据权利要求1所述的一种污水处理用周边传动吸刮泥机，其特征在于：所述行走机构(29)包括电动升降杆(27)，电动升降杆(27)安装在安装架(5)的底部，所述电动升降杆(27)的伸缩端部固定有耐磨滚轮(28)，所述控制开关组(2)的输出端电连接电动升降杆(27)的输入端。
7.根据权利要求1所述的一种污水处理用周边传动吸刮泥机，其特征在于：所述清洁装置(30)有两组，两组清洁装置(30)前后对称设置。
8.根据权利要求1所述的一种污水处理用周边传动吸刮泥机，其特征在于：所述清洁装置(30)包括直线型导轨(26)，直线型导轨(26)水平固定在刮泥板(21)的侧面，所述直线型导轨(26)上活动连接有第二直线电机(24)，第二直线电机(24)的底部安装有清洁刷(25)，且清洁刷(25)的刷毛与刮泥板(21)接触，所述控制开关组(2)的输出端电连接第二直线电机(24)的输入端。
9.根据权利要求1所述的一种污水处理用周边传动吸刮泥机，其特征在于：所述污泥输送装置(22)包括污泥管(13)，污泥管(13)与污泥收集槽(18)内部连通，所述污泥管(13)与污泥收集槽(18)的连接处安装有污泥泵(19)，污泥泵(19)位于污泥收集槽(18)的内侧，所述控制开关组(2)的输出端电连接污泥泵(19)的输入端。
10.根据权利要求1所述的一种污水处理用周边传动吸刮泥机，其特征在于：所述脱水装置(17)包括脱水箱(11)，脱水箱(11)的顶部倾斜设有滤带(12)，且滤带(12)位于污泥管(13)的出料口正下方。
说明书
一种污水处理用周边传动吸刮泥机
技术领域
本发明涉及污水处理设备技术领域，具体为一种污水处理用周边传动吸刮泥机。
背景技术
现有技术中：授权公布号CN 206777947 U的专利公开了一种污水处理用刮泥机，包括刮泥器，所述刮泥器背部设置有电动液压推杆，所述刮泥器上端设置有安装架，所述安装架包括立柱、横梁和加强肋，所述刮泥器包括立板、刮板、侧板和挡泥板，所述安装架前端设置有减速电机，所述减速电机下端设置有搅拌轴，所述搅拌轴上设置有搅拌刀，所述刮泥器背部还设置有安装孔，其刮泥效率低，清洁不便，费时费力，不具备脱水工艺，不方便后续处理，稳定性差，不能够满足使用需求。
发明内容
本发明要解决的技术问题是克服现有的缺陷，提供一种污水处理用周边传动吸刮泥机，效率高，清洁方便，省时省力，具备脱水工艺，方便后续处理，稳定性好，可以有效解决背景技术中的问题。
为实现上述目的，本发明提供如下技术方案：一种污水处理用周边传动吸刮泥机，包括沉淀池和脱水装置，所述沉淀池的侧面安装有控制开关组，沉淀池的顶部安装有驱动装置，所述驱动装置的顶部固定有横梁，横梁通过旋转机构与沉淀池的底部转动连接，所述横梁的底部安装有升降机构，升降机构的顶部安装有角度调节装置，所述角度调节装置的端部固定有安装架，安装架的底部分别安装有行走机构和刮泥板，且刮泥板的侧面安装有清洁装置，所述沉淀池的底部开设有污泥收集槽，污泥收集槽的侧面连通有污泥输送装置，且脱水装置对应污泥输送装置的出料口位置进行设置，所述控制开关组的输入端电连接外接电源的输出端。
作为本发明的一种优选技术方案，所述驱动装置包括环形导轨，环形导轨上活动连接有第一直线电机，且横梁固定在第一直线电机的顶部，所述控制开关组的输出端电连接第一直线电机的输入端。
作为本发明的一种优选技术方案，所述旋转机构包括轴承，轴承安装在沉淀池的底部，所述轴承通过旋转轴与横梁转动连接。
作为本发明的一种优选技术方案，所述升降机构包括电动伸缩杆，电动伸缩杆安装在横梁的底部，所述电动伸缩杆的伸缩端部固定有连接座，所述控制开关组的输出端电连接电动伸缩杆的输入端。
作为本发明的一种优选技术方案，所述角度调节装置包括伺服电机，伺服电机安装在连接座的底部，所述伺服电机的输出轴通过连杆与安装架连接，所述控制开关组的输出端电连接伺服电机的输入端。
作为本发明的一种优选技术方案，所述行走机构包括电动升降杆，电动升降杆安装在安装架的底部，所述电动升降杆的伸缩端部固定有耐磨滚轮，所述控制开关组的输出端电连接电动升降杆的输入端。
作为本发明的一种优选技术方案，所述清洁装置有两组，两组清洁装置前后对称设置。
作为本发明的一种优选技术方案，所述清洁装置包括直线型导轨，直线型导轨水平固定在刮泥板的侧面，所述直线型导轨上活动连接有第二直线电机，第二直线电机的底部安装有清洁刷，且清洁刷的刷毛与刮泥板接触，所述控制开关组的输出端电连接第二直线电机的输入端。
作为本发明的一种优选技术方案，所述污泥输送装置包括污泥管，污泥管与污泥收集槽内部连通，所述污泥管与污泥收集槽的连接处安装有污泥泵，污泥泵位于污泥收集槽的内侧，所述控制开关组的输出端电连接污泥泵的输入端。
作为本发明的一种优选技术方案，所述脱水装置包括脱水箱，脱水箱的顶部倾斜设有滤带，且滤带位于污泥管的出料口正下方。
与现有技术相比，本发明的有益效果是：本污水处理用周边传动吸刮泥机，通过升降机构对刮泥板的刮泥厚度进行调节，避免刮泥板刮泥厚度过高而造成驱动装置负荷工作，保障了该吸刮泥机的使用寿命，通过角度调节装置对刮泥板的工作角度进行调节，便于配合驱动装置进行往复刮泥作业，大大提高了刮泥的效率，通过行走机构进行行走作业，保障了该吸刮泥机运行的稳定性，通过清洁装置对刮泥板进行清洁，其清洁方便，省时省力，避免刮泥板上残留污泥而影响后续刮泥工作，大大提高了该吸刮泥机的工作效率，通过脱水装置对污泥进行脱水，便于对污泥进行后续处理，为相关人员的工作提供了便利。
