申请日2018.07.20
公开(公告)日2018.12.18
IPC分类号C02F9/14; C02F101/30; C02F101/16
摘要
本发明提供了一种农村污水处理设备,包括按照污水处理工艺流程依次设置的进水管、混凝反应器、斜管沉淀池、无泡膜曝气反应池、过滤池和出水管,所述进水管与所述混凝反应器相连通,所述混凝反应器与所述斜管沉淀池相连通,所述斜管沉淀池与所述无泡膜曝气反应池相连通,所述无泡膜曝气反应池与所述过滤池相连通,所述过滤池与所述出水管相连通。本发明通过提供一种农村污水处理设备,降解了污水中的有机污染、总磷等污染物,实现将农村的生活污水处理至达标排放,且还具有投资小、占地面积小、运营成本低等特点。
权利要求书

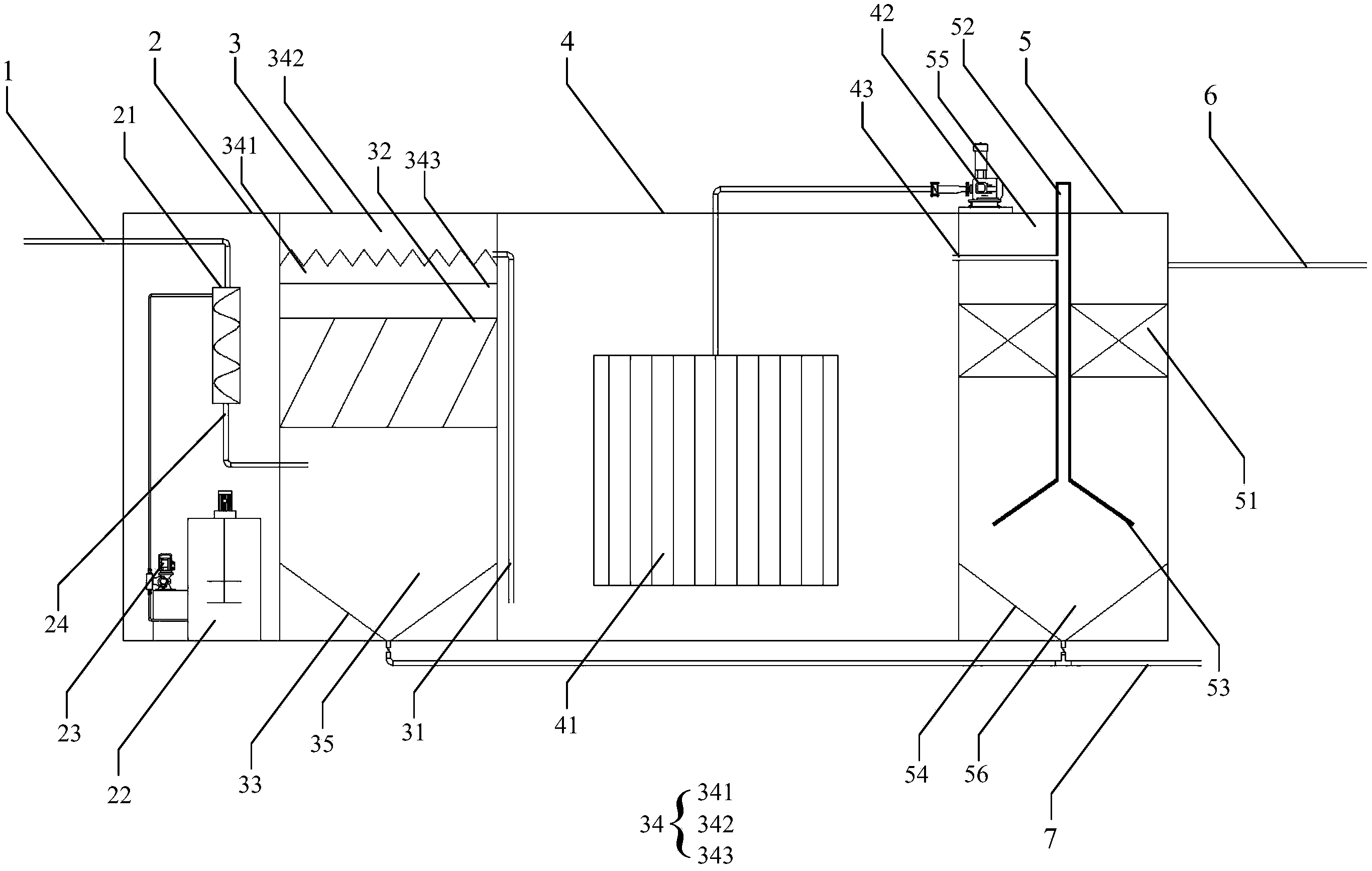

1.一种农村污水处理设备,其特征在于,包括按照污水处理工艺流程依次设置的进水管、混凝反应器、斜管沉淀池、无泡膜曝气反应池、过滤池和出水管,所述进水管与所述混凝反应器相连通,所述混凝反应器与所述斜管沉淀池相连通,所述斜管沉淀池与所述无泡膜曝气反应池相连通,所述无泡膜曝气反应池与所述过滤池相连通,所述过滤池与所述出水管相连通。
2.根据权利要求1所述的农村污水处理设备,其特征在于,还包括排泥管,所述排泥管与所述斜管沉淀池相连通,所述排泥管还与所述过滤池相连通。
3.根据权利要求2所述的农村污水处理设备,其特征在于,所述混凝反应器包括反应管、储药罐和加药泵,所述反应管与所述储药罐相连通,所述反应管与所述储药罐之间设置所述加药泵,所述反应管的顶部与所述进水管相连通,所述反应管的底部与所述斜管沉淀池相连通。
4.根据权利要求3所述的农村污水处理设备,其特征在于,所述混凝反应器与所述斜管沉淀池通过第一通路相连通,所述第一通路第一端与所述反应管的底部相连通,所述第一通路第二端与所述斜管沉淀池相连通。
5.根据权利要求4所述的农村污水处理设备,其特征在于,所述斜管沉淀池与所述无泡膜曝气反应池通过第二通路相连通,所述第二通路第一端与所述斜管沉淀池相连通,所述第二通路第二端与所述无泡膜曝气反应池相连通。
6.根据权利要求5所述的农村污水处理设备,其特征在于,所述斜管沉淀池包括斜管、第一泥斗、第一水槽和第二水槽,所述第一水槽与第二水槽通过所述斜管相连通,所述第一泥斗安装于所述第二水槽的底部,所述第一泥斗的底部与所述排泥管相连通,所述第一通路第二端与所述第二水槽相连通。
7.根据权利要求6所述的农村污水处理设备,其特征在于,所述第一水槽还包括溢流堰、第三水槽和第四水槽,所述第三水槽和所述第四水槽通过所述溢流堰相连通,所述第二通路第一端与所述第三水槽相连通。
8.根据权利要求1所述的农村污水处理设备,其特征在于,所述无泡膜曝气反应池包括膜件和曝气机,所述膜件安装于所述无泡膜曝气反应池内,所述曝气机与所述膜件内部相连通。
9.根据权利要求2所述的农村污水处理设备,其特征在于,所述无泡膜曝气反应池与所述过滤池通过第三通路相连通,所述第三通路第一端与所述无泡膜曝气反应池相连通,所述第三通路第二端与所述过滤池相连通。
10.根据权利要求9所述的农村污水处理设备,其特征在于,所述过滤池包括填料、中心管、导板、第二泥斗、第五水槽和第六水槽,所述第五水槽与所述第六水槽通过所述填料相连通,所述中心管从第五水槽穿过所述填料伸出至第六水槽,且所述中心管底部与所述第六水槽相连通,所述中心管的底部连接所述导板,且所述导板向外张开设置,所述第二泥斗安装于所述第六水槽的底部,所述第二泥斗的底部与所述排泥管相连通,所述第三通路第二端与所述中心管相连通,所述出水管与所述第五水槽相连通。
说明书
一种农村污水处理设备
技术领域
本发明涉及水处理技术领域,具体涉及一种农村污水处理设备。
背景技术
目前,我国大多数农村没有完善的污水收集和处理设施。大量未经处理的污水直接排放,对纳污水体和土壤造成了很大污染,并且会严重威胁地下水安全和农村居民的身体健康。与城镇污水相比,农村生活污水包含有大量的有机污染物、悬浮物级氮磷等营养性物质等污染物,且具有水质水量变化大、污水类型复杂等特性。而城市的污水处理技术,具有建设投资大、占地面积大、建设周期长且运行管理复杂等特点,并不适用于农村污水的处理。
发明内容
为解决上述技术问题,本发明的目的在于提供一种农村污水处理设备,对污水中的有机污染、总磷等污染物具有很好的降解效果,实现将农村的生活污水处理至达标排放,且还具有投资小、占地面积小、运营成本低等特点。
基于此,本发明提出了一种农村污水处理设备,包括按照污水处理工艺流程依次设置的进水管、混凝反应器、斜管沉淀池、无泡膜曝气反应池、过滤池和出水管,所述进水管与所述混凝反应器相连通,所述混凝反应器与所述斜管沉淀池相连通,所述斜管沉淀池与所述无泡膜曝气反应池相连通,所述无泡膜曝气反应池与所述过滤池相连通,所述过滤池与所述出水管相连通。
可选的,还包括排泥管,所述排泥管与所述斜管沉淀池相连通,所述排泥管还与所述过滤池相连通。
可选的,所述混凝反应器包括反应管、储药罐和加药泵,所述反应管与所述储药罐相连通,所述反应管与所述储药罐之间设置所述加药泵,所述反应管的顶部与所述进水管相连通,所述反应管的底部与所述斜管沉淀池相连通。
可选的,所述混凝反应器与所述斜管沉淀池通过第一通路相连通,所述第一通路第一端与所述反应管的底部相连通,所述第一通路第二端与所述斜管沉淀池相连通。
可选的,所述斜管沉淀池与所述无泡膜曝气反应池通过第二通路相连通,所述第二通路第一端与所述斜管沉淀池相连通,所述第二通路第二端与所述无泡膜曝气反应池相连通。
可选的,所述斜管沉淀池包括斜管、第一泥斗、第一水槽和第二水槽,所述第一水槽与第二水槽通过所述斜管相连通,所述第一泥斗安装于所述第二水槽的底部,所述第一泥斗的底部与所述排泥管相连通,所述第一通路第二端与所述第二水槽相连通。
可选的,所述第一水槽还包括溢流堰、第三水槽和第四水槽,所述第三水槽和所述第四水槽通过所述溢流堰相连通,所述第二通路第一端与所述第三水槽相连通。
可选的,所述无泡膜曝气反应池包括膜件和曝气机,所述膜件安装于所述无泡膜曝气反应池内,所述曝气机与所述膜件内部相连通。
可选的,所述无泡膜曝气反应池与所述过滤池通过第三通路相连通,所述第三通路第一端与所述无泡膜曝气反应池相连通,所述第三通路第二端与所述过滤池相连通。
可选的,所述过滤池包括填料、中心管、导板、第二泥斗、第五水槽和第六水槽,所述第五水槽与所述第六水槽通过所述填料相连通,所述中心管从第五水槽穿过所述填料伸出至第六水槽,且所述中心管底部与所述第六水槽相连通,所述中心管的底部连接所述导板,且所述导板向外张开设置,所述第二泥斗安装于所述第六水槽的底部,所述第二泥斗的底部与所述排泥管相连通,所述第三通路第二端与所述中心管相连通,所述出水管与所述第五水槽相连通。
本发明的一种农村污水处理设备,包括进水管、混凝反应器、斜管沉淀池、无泡膜曝气反应池、过滤池和出水管,可有效降解污水中的有机污染、总磷等污染物,实现将农村的生活污水处理至达标排放,且还具有投资小、占地面积小、运营成本低等特点。
