申请日2018.07.20
公开(公告)日2019.03.01
IPC分类号B01D36/04; B01D21/00; B01D21/02; B01D33/27
摘要
本实用新型公开了一种水产养殖循环水处理装置，包括缸体，所述缸体的底端开设有多个插槽和多个沉淀槽，插槽和沉淀槽交错设置，所述缸体的底端外壁一体成型有管状的沉积盒，所述沉积盒的顶部与沉淀槽的底部连通，所述沉积盒的一端转动安装有转动块，转动块的一端延伸至沉积盒内，转动块的一端焊接有遮挡机构，遮挡机构为倒L字形结构，且遮挡机构的水平部位为圆弧板结构，且遮挡机构的水平部位与沉积盒的顶部开口相匹配，遮挡机构的竖直部位与转动块的一端焊接，且遮挡机构的水平部位与沉积盒的内壁滑动接触。本实用新型设计结构合理，操作简单，使用方便，整个装置便于拆卸清洗，而且能够有效去除水中的沉淀杂质，实用性更强。
权利要求书

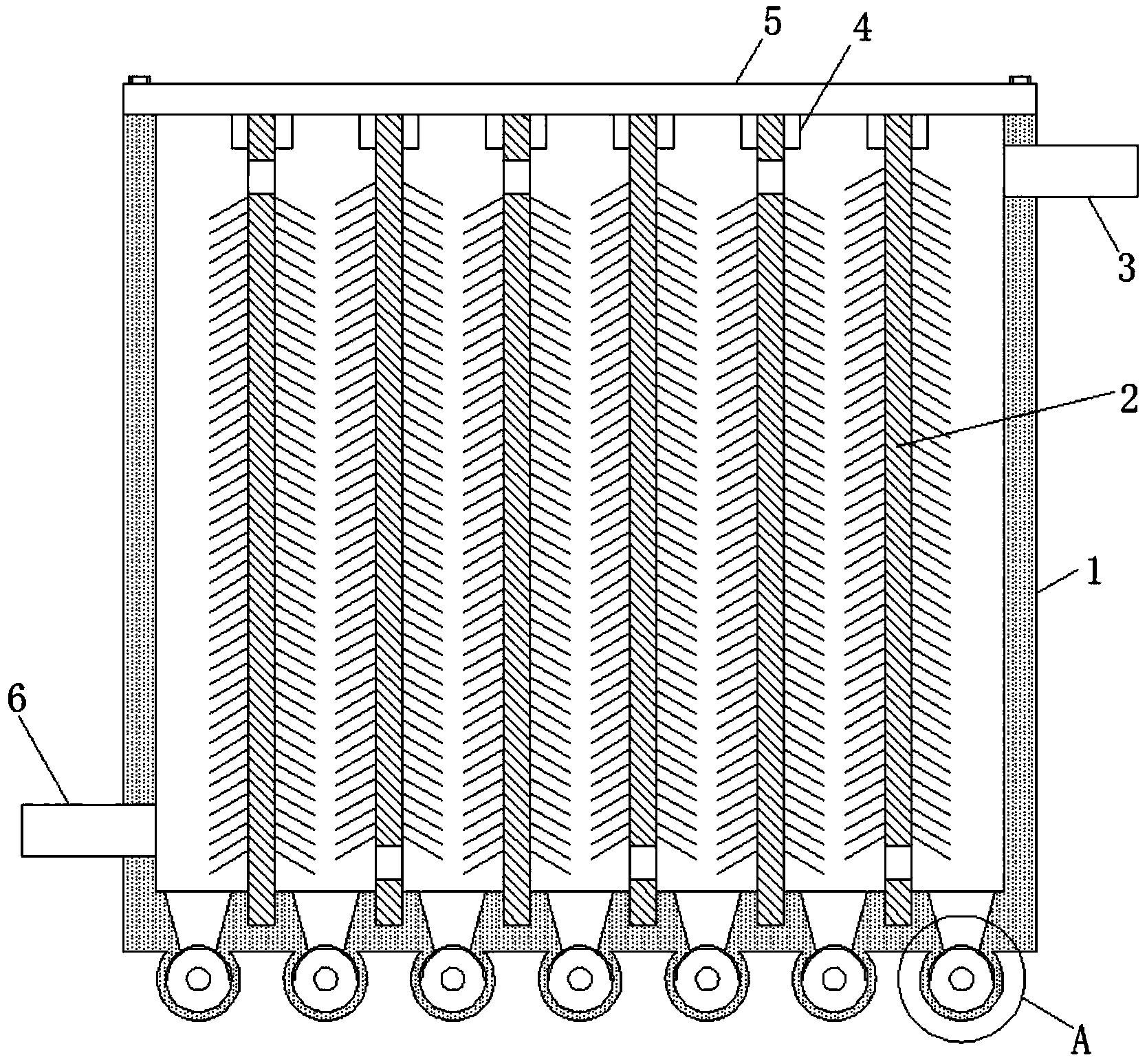

1.一种水产养殖循环水处理装置，包括缸体(1)，其特征在于，所述缸体(1)的底端开设有多个插槽和多个沉淀槽，插槽和沉淀槽交错设置，所述缸体(1)的底端外壁一体成型有管状的沉积盒(7)，所述沉积盒(7)的顶部与沉淀槽的底部连通，所述沉积盒(7)的一端转动安装有转动块(10)，转动块(10)的一端延伸至沉积盒(7)内，转动块(10)的一端焊接有遮挡机构(8)，遮挡机构(8)为倒L字形结构，且遮挡机构(8)的水平部位为圆弧板结构，且遮挡机构(8)的水平部位与沉积盒(7)的顶部开口相匹配，遮挡机构(8)的竖直部位与转动块(10)的一端焊接，且遮挡机构(8)的水平部位与沉积盒(7)的内壁滑动接触，所述转动块(10)的轴心位置开设有通孔，且通孔穿设有推杆(9)，推杆(9)的一端延伸至沉积盒(7)内，推杆(9)的一端焊接有圆形的推块(11)，遮挡机构(8)的水平部位位于推块(11)和沉积盒(7)的内壁之间，沉积盒(7)的另一端焊接有排污管(12)，排污管(12)塞有塞子。
2.根据权利要求1所述的一种水产养殖循环水处理装置，其特征在于，所述缸体(1)的顶端通过螺钉固定安装有顶盖(5)，顶盖(5)的底端焊接有倒U字形的插块(4)，插块(4)与插槽相对齐，且插块(4)与插槽之间插有分隔板(2)。
3.根据权利要求2所述的一种水产养殖循环水处理装置，其特征在于，所述分隔板(2)的两侧壁体均粘接有滤灰刷毛，所述分隔板(2)均开设有连通孔。
4.根据权利要求3所述的一种水产养殖循环水处理装置，其特征在于，所述缸体(1)的一侧顶端固定连通有进水管(3)，缸体(1)的另一侧底端固定连通有出水管(6)，分隔板(2)的连通孔高低交错设置，且进水管(3)一侧的分隔板(2)的连通孔位于缸体(1)的底端。
说明书
一种水产养殖循环水处理装置
技术领域
本实用新型涉及水处理技术领域，尤其涉及一种水产养殖循环水处理装置。
背景技术
水产养殖是人为控制下繁殖、培育和收获水生动植物的生产活动。一般包括在人工饲养管理下从苗种养成水产品的全过程。广义上也可包括水产资源增殖。水产养殖有粗养、精养和高密度精养等方式。粗养是在中、小型天然水域中投放苗种，完全靠天然饵料养成水产品，如湖泊水库养鱼和浅海养贝等。精养是在较小水体中用投饵、施肥方法养成水产品，如池塘养鱼、网箱养鱼和围栏养殖等。高密度精养采用流水、控温、增氧和投喂优质饵料等方法，在小水体中进行高密度养殖，从而获得高产，如流水高密度养鱼、虾等。
水产养殖中最重要的是水的纯洁度，养殖育苗中，需要对水进行净化，因此从池塘取水为了保证水质清洁安全，需要对注入的水进行粗处理，对于水中含有泥沙杂质更需要进行处理，现有的粗处理方式采用沉淀池进行沉淀泥沙，但是沉淀后的泥浆不方便去除，而且沉淀效率不高。
实用新型内容
本实用新型的目的是为了解决现有水处理装置效率不高，而且不方便操作的缺点，而提出的一种水产养殖循环水处理装置。
为了实现上述目的，本实用新型采用了如下技术方案：
一种水产养殖循环水处理装置，包括缸体，所述缸体的底端开设有多个插槽和多个沉淀槽，插槽和沉淀槽交错设置，所述缸体的底端外壁一体成型有管状的沉积盒，所述沉积盒的顶部与沉淀槽的底部连通，所述沉积盒的一端转动安装有转动块，转动块的一端延伸至沉积盒内，转动块的一端焊接有遮挡机构，遮挡机构为倒L字形结构，且遮挡机构的水平部位为圆弧板结构，且遮挡机构的水平部位与沉积盒的顶部开口相匹配，遮挡机构的竖直部位与转动块的一端焊接，且遮挡机构的水平部位与沉积盒的内壁滑动接触，所述转动块的轴心位置开设有通孔，且通孔穿设有推杆，推杆的一端延伸至沉积盒内，推杆的一端焊接有圆形的推块，遮挡机构的水平部位位于推块和沉积盒的内壁之间，沉积盒的另一端焊接有排污管，排污管塞有塞子。
优选的，所述缸体的顶端通过螺钉固定安装有顶盖，顶盖的底端焊接有倒U字形的插块，插块与插槽相对齐，且插块与插槽之间插有分隔板。
优选的，所述分隔板的两侧壁体均粘接有滤灰刷毛，所述分隔板均开设有连通孔。
优选的，所述缸体的一侧顶端固定连通有进水管，缸体的另一侧底端固定连通有出水管，分隔板的连通孔高低交错设置，且进水管一侧的分隔板的连通孔位于缸体的底端。
本实用新型的有益效果是：通过设计的分隔板，能够增加水流的距离，而且滤灰刷毛能够吸附水中的泥沙杂质，起到过滤的功能，对于沉淀的泥沙会收集在沉积盒中，而且沉积盒能够方便去除泥沙;本设计结构合理，操作简单，使用方便，整个装置便于拆卸清洗，而且能够有效去除水中的沉淀杂质，实用性更强。
