申请日2018.07.20
公开(公告)日2019.02.05
IPC分类号C02F9/14; C02F101/20
摘要
本实用新型公开了一种酒店装修使酒店废水得以利用的系统，包括初步过滤机构，所述初步过滤机构包括依次排列的多层过滤器、油水分离器和好氧池，所述好氧池一侧设有预处理过滤机构，所述预处理过滤机构一侧设有RO反渗透机构，所述RO反渗透机构一侧设有后处理过滤机构，所述预处理过滤机构和后处理过滤机构均包括火山石罐、沸石罐和麦饭石罐。本实用新型通过酒店的废水经初步过滤机构进行除杂、除油和除磷后进入预处理过滤机构，预处理过滤机构将初步处理后的废水内的小杂质颗粒以及重金属进行初步吸附，然后经过RO反渗透机构进行再次过滤，最后经后处理过滤机构再次吸附小杂质颗粒以及重金属，过滤除杂效果好。
权利要求书

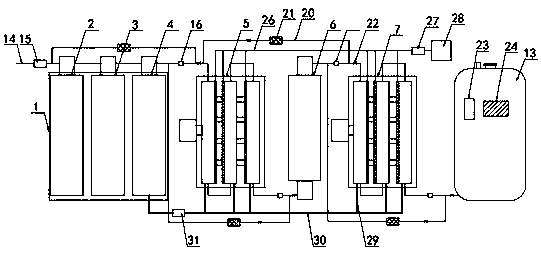

1.一种酒店装修使酒店废水得以利用的系统，包括初步过滤机构(1)，其特征在于：所述初步过滤机构(1)包括依次排列的多层过滤器(2)、油水分离器(3)和好氧池(4)，所述好氧池(4)一侧设有预处理过滤机构(5)，所述预处理过滤机构(5)一侧设有RO反渗透机构(6)，所述RO反渗透机构(6)一侧设有后处理过滤机构(7)，所述预处理过滤机构(5)和后处理过滤机构(7)均包括火山石罐(8)、沸石罐(9)和麦饭石罐(10)，所述火山石罐(8)、沸石罐(9)和麦饭石罐(10)一侧均设有清洗管(11)，所述预处理过滤机构(5)和后处理过滤机构(7)一侧设有振动电机(12)，所述后处理过滤机构(7)一侧设有稳流罐(13)。
2.根据权利要求1所述的一种酒店装修使酒店废水得以利用的系统，其特征在于：所述多层过滤器(2)、油水分离器(3)、好氧池(4)、预处理过滤机构(5)、RO反渗透机构(6)、后处理过滤机构(7)和稳流罐(13)之间通过主管道(14)连接，所述主管道(14)一端设有主水泵(15)。
3.根据权利要求2所述的一种酒店装修使酒店废水得以利用的系统，其特征在于：所述好氧池(4)、预处理过滤机构(5)、RO反渗透机构(6)和后处理过滤机构(7)一侧对应的主管道(14)上均设有水质监测箱(16)，所述水质监测箱(16)内部设有水质在线COD传感器(17)，所述水质在线COD传感器(17)延伸至主管道(14)内部，所述水质监测箱(16)上设有单片机(18)和蜂鸣器(19)，所述蜂鸣器(19)设置于单片机(18)一侧，所述蜂鸣器(19)与单片机(18)通过导线连接。
4.根据权利要求3所述的一种酒店装修使酒店废水得以利用的系统，其特征在于：所述初步过滤机构(1)、预处理过滤机构(5)、RO反渗透机构(6)和后处理过滤机构(7)一侧均设有回流管(20)，所述回流管(20)上设有回流水泵(21)，所述回流管(20)两端分别与主管道(14)连接。
5.根据权利要求4所述的一种酒店装修使酒店废水得以利用的系统，其特征在于：所述回流管(20)上以及回流管(20)输出端对应的主管道(14)上均设有电磁阀(22)。
6.根据权利要求5所述的一种酒店装修使酒店废水得以利用的系统，其特征在于：所述稳流罐(13)一侧设有PLC控制器(23)和触摸显示屏(24)，所述触摸显示屏(24)设置于PLC控制器(23)一侧，所述触摸显示屏(24)与PLC控制器(23)通过导线连接，所述PLC控制器(23)连接端设有终端，所述PLC控制器(23)通过无线通信模块与单片机(18)和终端连接。
7.根据权利要求6所述的一种酒店装修使酒店废水得以利用的系统，其特征在于：所述火山石罐(8)、沸石罐(9)和麦饭石罐(10)之间均固定设有支架(33)，所述振动电机(12)通过振动轴与火山石罐(8)固定连接，所述火山石罐(8)、沸石罐(9)和麦饭石罐(10)之间通过波纹软管连接。
8.根据权利要求7所述的一种酒店装修使酒店废水得以利用的系统，其特征在于：所述清洗管(11)上设有多个喷头(25)，所述喷头(25)端部延伸至火山石罐(8)、沸石罐(9)和麦饭石罐(10)内部，所述清洗管(11)顶部设有进气管(26)，所述进气管(26)上设有抽真空泵(27)，所述进气管(26)一端设有蒸汽罐(28)。
9.根据权利要求8所述的一种酒店装修使酒店废水得以利用的系统，其特征在于：所述火山石罐(8)、沸石罐(9)和麦饭石罐(10)底部均设有污水出管(29)，所述污水出管(29)通过出水管道(30)与好氧池(4)连接，所述出水管道(30)一端与RO反渗透机构(6)连接，所述出水管道(30)上设有出水水泵(31)。
10.根据权利要求9所述的一种酒店装修使酒店废水得以利用的系统，其特征在于：所述火山石罐(8)、沸石罐(9)和麦饭石罐(10)内部均设有多个抽屉(32)，所述抽屉(32)设置为网状结构，所述火山石罐(8)、沸石罐(9)和麦饭石罐(10)对应的抽屉(32)内部分别设有火山石颗粒、沸石颗粒和麦饭石颗粒。
说明书
一种酒店装修使酒店废水得以利用的系统
技术领域
本实用新型涉及酒店废水处理领域，特别涉及一种酒店装修使酒店废水得以利用的系统。
背景技术
现有的污水处理和废水处理系统很多，但是没有一种能够针对酒店来使用的废水处理系统，酒店每天都要产生大量的废水且废水中含有很多洗衣洗菜造成的油渍、磷以及重金属，直接排放会造成环境以及地下水的污染，为避免浪费水资源，实用新型一种实现水资源的循环利用的系统尤为重要。
因此，实用新型一种酒店装修使酒店废水得以利用的系统来解决上述问题很有必要。
实用新型内容
本实用新型的目的在于提供一种酒店装修使酒店废水得以利用的系统，通过酒店的废水经初步过滤机构进行除杂、除油和除磷后进入预处理过滤机构，预处理过滤机构将初步处理后的废水内的小杂质颗粒以及重金属进行初步吸附，然后经过RO反渗透机构进行再次过滤，最后经后处理过滤机构再次吸附小杂质颗粒以及重金属，整个污水处理针对酒店废水因为洗衣、洗盘子等产生的油渍、磷和重金属进行针对性过滤，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种酒店装修使酒店废水得以利用的系统，包括初步过滤机构，所述初步过滤机构包括依次排列的多层过滤器、油水分离器和好氧池，所述好氧池一侧设有预处理过滤机构，所述预处理过滤机构一侧设有RO反渗透机构，所述RO反渗透机构一侧设有后处理过滤机构，所述预处理过滤机构和后处理过滤机构均包括火山石罐、沸石罐和麦饭石罐，所述火山石罐、沸石罐和麦饭石罐一侧均设有清洗管，所述预处理过滤机构和后处理过滤机构一侧设有振动电机，所述后处理过滤机构一侧设有稳流罐。
优选的，所述多层过滤器、油水分离器、好氧池、预处理过滤机构、RO反渗透机构、后处理过滤机构和稳流罐之间通过主管道连接，所述主管道一端设有主水泵。
优选的，所述好氧池、预处理过滤机构、RO反渗透机构和后处理过滤机构一侧对应的主管道上均设有水质监测箱，所述水质监测箱内部设有水质在线COD传感器，所述水质在线COD传感器延伸至主管道内部，所述水质监测箱上设有单片机和蜂鸣器，所述蜂鸣器设置于单片机一侧，所述蜂鸣器与单片机通过导线连接。
优选的，所述初步过滤机构、预处理过滤机构、RO反渗透机构和后处理过滤机构一侧均设有回流管，所述回流管上设有回流水泵，所述回流管两端分别与主管道连接。
优选的，所述回流管上以及回流管输出端对应的主管道上均设有电磁阀。
优选的，所述稳流罐一侧设有PLC控制器和触摸显示屏，所述触摸显示屏设置于PLC控制器一侧，所述触摸显示屏与PLC控制器通过导线连接，所述PLC控制器连接端设有终端，所述PLC控制器通过无线通信模块与单片机和终端连接。
优选的，所述火山石罐、沸石罐和麦饭石罐之间均固定设有支架，所述振动电机通过振动轴与火山石罐固定连接，所述火山石罐、沸石罐和麦饭石罐之间通过波纹软管连接。
优选的，所述清洗管上设有多个喷头，所述喷头端部延伸至火山石罐、沸石罐和麦饭石罐内部，所述清洗管顶部设有进气管，所述进气管上设有抽真空泵，所述进气管一端设有蒸汽罐。
优选的，所述火山石罐、沸石罐和麦饭石罐底部均设有污水出管，所述污水出管通过出水管道与好氧池连接，所述出水管道一端与RO反渗透机构连接，所述出水管道上设有出水水泵。
优选的，所述火山石罐、沸石罐和麦饭石罐内部均设有多个抽屉，所述抽屉设置为网状结构，所述火山石罐、沸石罐和麦饭石罐对应的抽屉内部分别设有火山石颗粒、沸石颗粒和麦饭石颗粒。
本实用新型的技术效果和优点：
1、通过酒店的废水经初步过滤机构进行除杂、除油和除磷后进入预处理过滤机构，预处理过滤机构将初步处理后的废水内的小杂质颗粒以及重金属进行初步吸附，然后经过RO反渗透机构进行再次过滤，最后经后处理过滤机构再次吸附小杂质颗粒以及重金属，整个污水处理针对酒店废水因为洗衣、洗盘子等产生的油渍、磷和重金属进行针对性过滤，过滤除杂效果好;
2、通过水质在线COD传感器实时检测水质，当检测到排出的水质数据超出设定数值后，电磁阀与单片机电性连接，单片机控制主管道上的电磁阀关闭，回流管上的电磁阀开启，水经回流管回流再次过滤，避免对下一步的过滤结构造成污染;
3、当水质在线COD传感器检测出过滤后的废水数值一直超出设定值时，火山石罐、沸石罐和麦饭石罐停止工作时进行自清洁工作，清洗后检测过滤后的水质若还是超出设定值时，单片机将报警信息发送给PLC控制器，PLC控制器通过触摸显示屏将数据显示并且将报警信息发送给终端，方便远程监控，及时安排维修，预处理过滤机构和后处理过滤机构维修时，可将抽屉拉出更换火山石颗粒、沸石颗粒和麦饭石颗粒，使用方便;
4、当火山石罐、沸石罐和麦饭石罐停止工作时进行自清洁工作，抽真空泵将蒸汽罐内部的高温蒸汽通过清洗管和喷头喷入火山石罐、沸石罐和麦饭石罐内，对其内部的火山石颗粒、沸石颗粒和麦饭石颗粒进行喷射清洗，同时振动电机通过振动轴带动火山石罐、沸石罐和麦饭石罐振动，从而将火山石颗粒、沸石颗粒和麦饭石颗粒抖动翻转，以便喷头对其快速的全方位清洗，然后火山石罐、沸石罐和麦饭石罐内部继续进水进行喷淋，再次进行蒸汽喷射清洗，往复几次直至将火山石颗粒、沸石颗粒和麦饭石颗粒清洗干净。
