申请日2018.07.20
公开(公告)日2019.02.26
IPC分类号H02J9/06; H02J9/08
摘要

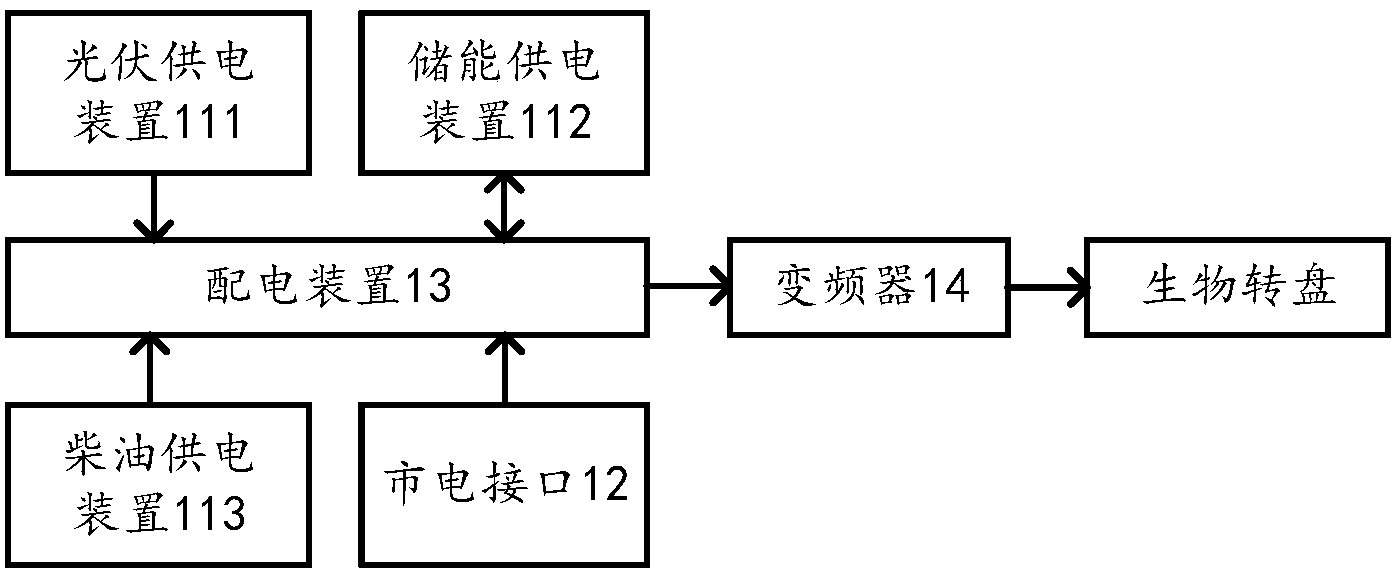

本实用新型涉及一种污水处理生物转盘的供电系统，包括：光伏供电装置、储能供电装置、柴油供电装置、市电接口、配电装置、变频器，其中，所述光伏供电装置、储能供电装置、柴油供电装置、市电接口，分别与所述配电装置相连;所述配电装置与变频器的输入端连接，所述变频器的输出端外接生物转盘连接。本实用新型提供的技术方案，保证了生物转盘的多种供电，提高了系统稳定性，用户体验度高。
权利要求书
1.一种污水处理生物转盘的供电系统，其特征在于，包括：多能源协同供电装置、市电接口、配电装置、变频器，其中，
所述多能源协同供电装置和市电接口分别与所述配电装置的输入端相连;所述配电装置的输出端与所述变频器的输入端相连，所述变频器的输出端外接生物转盘;所述多能源协同供电装置用于当市电断电或限电时，为所述生物转盘提供备用电源。
2.根据权利要求1所述的供电系统，其特征在于，所述多能源协同供电装置至少包括以下项中的任意一种：
光伏供电装置、储能供电装置、柴油供电装置。
3.根据权利要求2所述的供电系统，其特征在于，所述光伏供电装置包括：光伏阵列，及与所述光伏阵列相连的光伏逆变器;所述光伏逆变器的输出端与所述配电装置相连，用于将光能转换为所需电能。
4.根据权利要求2所述的供电系统，其特征在于，所述储能供电装置包括：储能装置，及与所述储能装置相连的储能变流器;所述储能变流器的输出端与所述配电装置相连，用于将储能装置储存的能量转换为所需电能。
5.根据权利要求2所述的供电系统，其特征在于，所述柴油供电装置包括：柴油发电机，及与所述柴油发电机相连的柴油供电控制器;所述柴油供电控制器，用于管理所述柴油供电装置的开启和关闭。
6.根据权利要求2所述的供电系统，其特征在于，还包括：
能量管理装置，分别与所述多能源协同供电装置、配电装置相连，用于多能源协同供电装置与市电供电的监控和切换。
7.根据权利要求6所述的供电系统，其特征在于，所述多能源协同供电装置、市电接口共用一条母线，所述能量管理装置控制所述光伏供电装置将多余的电量通过所述母线输送给所述储能供电装置。
8.根据权利要求6所述的供电系统，其特征在于，若所述柴油供电装置包括柴油供电控制器，所述能量管理装置通过所述柴油供电控制器控制所述柴油供电装置。
说明书
一种污水处理生物转盘的供电系统
技术领域
本实用新型涉及污水处理装置技术领域，具体涉及一种污水处理生物转盘的供电系统。
背景技术
生物转盘工艺是生物膜法污水生物处理技术的一种，是污水灌溉和土地处理的人工强化，这种处理法使细菌和菌类的微生物、原生动物一类的微型动物在生物转盘填料载体上生长繁育，形成膜状生物性污泥---生物膜。
生物转盘是由水槽和部分浸没于污水中的旋转盘体组成的生物处理构筑物。盘体表面上生长的微生物膜反复地接触槽中污水和空气中的氧，使污水获得净化。污水经沉淀池初级处理后与生物膜接触，生物膜上的微生物摄取污水中的有机污染物作为营养，使污水得到净化。
生物转盘现有供电体系设计为市电入厂，市电经过变频器接入生物转盘的电动机，带动生物转盘运转。这种供电系统的缺点在于：较偏远地区或易发生限电情况区域的污水处理项目中，经常会有市电停电的情况发生，停电时生物转盘装置相应的停机，再送电后可能会出现转盘偏重无法重启的现象，由此导致无法进行水处理，影响正常的生产经营。
实用新型内容
有鉴于此，本实用新型的目的在于克服现有技术的不足，提供一种污水处理生物转盘的供电系统，保证市电断电或限电后，生物转盘仍能正常供电。
为实现以上目的，本实用新型采用如下技术方案：
一种污水处理生物转盘的供电系统，包括：多能源协同供电装置、市电接口、配电装置、变频器，其中，
所述多能源协同供电装置和市电接口分别与所述配电装置的输入端相连;所述配电装置的输出端与所述变频器的输入端相连，所述变频器的输出端外接生物转盘;所述多能源协同供电装置用于当市电断电或限电时，为所述生物转盘提供备用电源。
优选地，所述多能源协同供电装置至少包括以下项中的任意一种：
光伏供电装置、储能供电装置、柴油供电装置。
优选地，所述光伏供电装置包括：光伏阵列，及与所述光伏阵列相连的光伏逆变器;所述光伏逆变器的输出端与所述配电装置相连，用于将光能转换为所需电能。
优选地，所述储能供电装置包括：储能装置，及与所述储能装置相连的储能变流器;所述储能变流器的输出端与所述配电装置相连，用于将储能装置储存的能量转换为所需电能。
优选地，所述柴油供电装置包括：柴油发电机，及与所述柴油发电机相连的柴油供电控制器;所述柴油供电控制器，用于管理所述柴油供电装置的开启和关闭。
优选地，所述供电系统，还包括：
能量管理装置，分别与所述多能源协同供电装置、配电装置相连，用于多能源协同供电装置与市电供电的监控和切换。
优选地，所述多能源协同供电装置、市电接口共用一条母线，所述能量管理装置控制所述光伏供电装置将多余的电量通过所述母线输送给所述储能供电装置。
优选地，若所述柴油供电装置包括柴油供电控制器，所述能量管理装置通过所述柴油供电控制器控制所述柴油供电装置。
本实用新型采用以上技术方案，至少具备以下有益效果：
本实用新型提供的这种污水处理生物转盘的供电系统，除了市电接口外，还设有多能源协同供电装置，多能源协同供电装置至少包括光伏供电装置、储能供电装置、柴油供电装置中的一种，多能源协同供电装置和市电接口通过配电装置为生物转盘供电，多能源协同供电装置和市电的供电切换，通过与配电装置及多能源协同供电装置相连的能量管理装置进行控制，实现了生物转盘的多种供电模式选择，提高了系统稳定性，用户体验度高，保证了生物转盘的正常供电。
