申请日2018.03.14
公开(公告)日2018.11.06
IPC分类号C02F9/02; A01K7/06
摘要
本实用新型涉及节约水源附属装置的技术领域，特别是涉及一种猪用饮水器污水处理盒，其可以方便对出水阀处漏出的多余的水分进行回收，降低使用局限性;并且可以方便控制蓄水池内的水温，提高其实用性;包括蓄水池、一组安装板、进水管和出水阀，蓄水池左侧壁中央区域和蓄水池顶部左端设置有出水口和进水口，出水口处设置有出水管，进水管和出水阀分别安装在进水口和出水管处;还包括隔板、接水盒、传输管、过滤板和循环管，进水管上设置有传输泵;还包括温度调节器、连接管和循环泵，温度调节器安装在进水管上，并将连接管输入端和输出端分别与出水管和进水管连通，循环泵安装在连接管上。
权利要求书

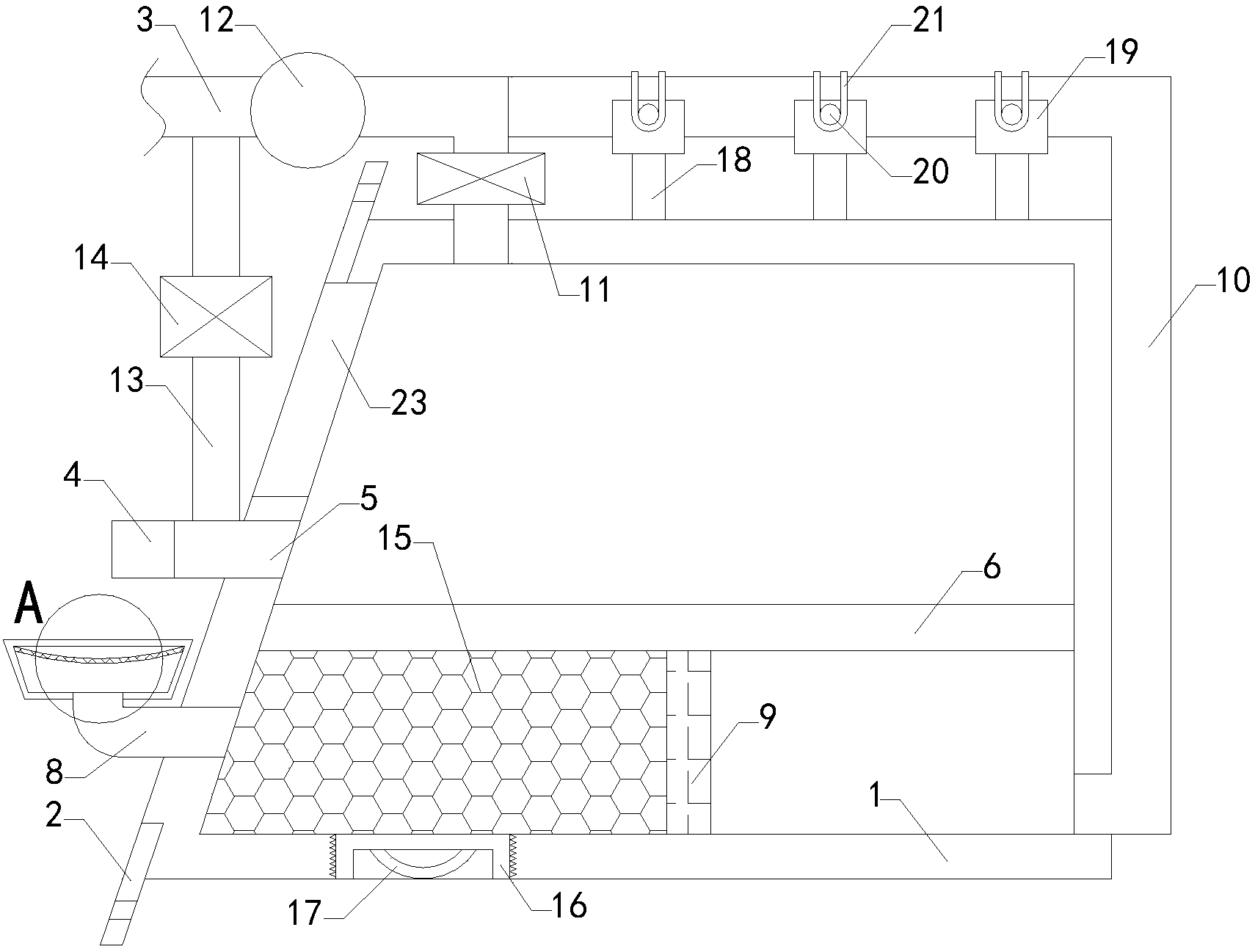

1.一种猪用饮水器污水处理盒，包括蓄水池(1)、一组安装板(2)、进水管(3)和出水阀(4)，一组安装板(2)分别安装在蓄水池(1)左侧壁顶部和底部，并在一组安装板(2)上分别设置有一组安装孔，蓄水池(1)内设置有蓄水腔，并在蓄水池(1)左侧壁中央区域和蓄水池(1)顶部左端设置有出水口和进水口，出水口和进水口均与蓄水腔相通，并在出水口处设置有出水管(5)，进水管(3)和出水阀(4)分别安装在进水口和出水管(5)处;其特征在于，还包括隔板(6)、接水盒(7)、传输管(8)、过滤板(9)和循环管(10)，所述隔板(6)横向安装在蓄水池(1)内下半区域，并且隔板(6)将蓄水腔分隔成上腔室和下腔室，所述接水盒(7)内设置有接水腔，并在接水盒(7)顶部设置有接水口，接水口与接水腔相通，所述传输管(8)输入端和输出端分别与接水盒(7)底部中央区域和蓄水池(1)左侧壁下半区域连通，所述过滤板(9)纵向安装在下腔室内中央区域，所述循环管(10)输入端和输出端分别与蓄水池(1)右侧壁底部和进水管(3)连通，并在进水管(3)上设置有传输泵(11);还包括温度调节器(12)、连接管(13)和循环泵(14)，所述温度调节器(12)安装在进水管(3)上，并将连接管(13)输入端和输出端分别与出水管(5)和进水管(3)连通，所述循环泵(14)安装在连接管(13)上。
2.如权利要求1所述的一种猪用饮水器污水处理盒，其特征在于，所述过滤板(9)左侧区域填充设置有活性炭吸附颗粒(15)。
3.如权利要求2所述的一种猪用饮水器<A style="TEXT-DECORATION: none" href="http://www.dowater.com/"><FONT
color=#000000>污水</FONT></A> 处理盒，其特征在于，还包括密封盖(16)和把手(17)，所述蓄水池(1)底部左半区域设置有清理口，清理口与下腔室相通，并在清理口处设置有内螺纹，所述密封盖(16)外侧壁设置有外螺纹，并且密封盖(16)螺装至清理口处，所述密封盖(16)底部中央区域设置有凹槽，所述把手(17)安装在凹槽内。
4.如权利要求3所述的一种猪用饮水器污水处理盒，其特征在于，还包括一组支撑杆(18)和一组“U型”托板(19)，所述一组支撑杆(18)顶端和底端房分别与一组“U型”托板(19)底部和蓄水池(1)顶部连接，所述循环管(10)位于一组“U型”托板(19)内。
5.如权利要求4所述的一种猪用饮水器污水处理盒，其特征在于，还包括一组前固定块(20)、一组后固定块和一组弹性固定圈(21)，所述一组前固定块(20)和一组右固定块分别安装在一组“U型”托板(19)前侧壁和后侧壁上，所述一组弹性固定圈(21)分别卡装在一组前固定块(20)和一组后固定块上。
6.如权利要求5所述的一种猪用饮水器污水处理盒，其特征在于，还包括滤网(22)，所述滤网(22)安装在接水盒(7)内上半区域。
7.如权利要求6所述的一种猪用饮水器污水处理盒，其特征在于，还包括透明观察板(23)，所述蓄水池(1)左侧壁上半区域设置有观察口，观察口与上腔室相通，所述透明观察板(23)安装在观察口处。
说明书
一种猪用饮水器污水处理盒
技术领域
本实用新型涉及节约水源附属装置的技术领域，特别是涉及一种猪用饮水器污水处理盒。
背景技术
众所周知，猪用饮水器污水处理盒是一种用于养猪场，能有效较少猪群在饮水过程中水的浪费，同时降低因浪费水造成的再次污染，减少排污压力的附属装置，其在节约水源的领域中得到了广泛的使用;现有的猪用饮水器污水处理盒包括蓄水池、一组安装板、进水管和出水阀，一组安装板分别安装在蓄水池左侧壁顶部和底部，并在一组安装板上分别设置有一组安装孔，蓄水池内设置有蓄水腔，并在蓄水池左侧壁中央区域和蓄水池顶部左端设置有出水口和进水口，出水口和进水口均与蓄水腔相通，并在出水口处设置有出水管，进水管和出水阀分别安装在进水口和出水管处;现有的猪用饮水器污水处理盒使用时，将蓄水池镶嵌安装在养猪处的墙壁上，并通过一组螺钉分别穿过一组固定孔，将一组固定板固定在墙壁上，安装时蓄水池内注满水，牲畜喝水时舔动出水阀，出水阀处适量出水，供牲畜饮用，当蓄水池内水位降低时，由进水管箱蓄水池内继续导入水;现有的猪用饮水器污水处理盒使用中发现，其不方便对出水阀处漏出的多余的水分进行回收，使用局限性较高;并且其蓄水池内的水温不方便控制，从而导致其实用性较差。
实用新型内容
为解决上述技术问题，本实用新型提供一种可以方便对出水阀处漏出的多余的水分进行回收，降低使用局限性;并且可以方便控制蓄水池内的水温，提高其实用性的猪用饮水器污水处理盒。
本实用新型的一种猪用饮水器污水处理盒，包括蓄水池、一组安装板、进水管和出水阀，一组安装板分别安装在蓄水池左侧壁顶部和底部，并在一组安装板上分别设置有一组安装孔，蓄水池内设置有蓄水腔，并在蓄水池左侧壁中央区域和蓄水池顶部左端设置有出水口和进水口，出水口和进水口均与蓄水腔相通，并在出水口处设置有出水管，进水管和出水阀分别安装在进水口和出水管处;还包括隔板、接水盒、传输管、过滤板和循环管，所述隔板横向安装在蓄水池内下半区域，并且隔板将蓄水腔分隔成上腔室和下腔室，所述接水盒内设置有接水腔，并在接水盒顶部设置有接水口，接水口与接水腔相通，所述传输管输入端和输出端分别与接水盒底部中央区域和蓄水池左侧壁下半区域连通，所述过滤板纵向安装在下腔室内中央区域，所述循环管输入端和输出端分别与蓄水池右侧壁底部和进水管连通，并在进水管上设置有传输泵;还包括温度调节器、连接管和循环泵，所述温度调节器安装在进水管上，并将连接管输入端和输出端分别与出水管和进水管连通，所述循环泵安装在连接管上。
本实用新型的一种猪用饮水器污水处理盒，所述过滤板左侧区域填充设置有活性炭吸附颗粒。
本实用新型的一种猪用饮水器污水处理盒，还包括密封盖和把手，所述蓄水池底部左半区域设置有清理口，清理口与下腔室相通，并在清理口处设置有内螺纹，所述密封盖外侧壁设置有外螺纹，并且密封盖螺装至清理口处，所述密封盖底部中央区域设置有凹槽，所述把手安装在凹槽内。
本实用新型的一种猪用饮水器污水处理盒，还包括一组支撑杆和一组“U型”托板，所述一组支撑杆顶端和底端房分别与一组“U型”托板底部和蓄水池顶部连接，所述循环管位于一组“U型”托板内。
本实用新型的一种猪用饮水器污水处理盒，还包括一组前固定块、一组后固定块和一组弹性固定圈，所述一组前固定块和一组右固定块分别安装在一组“U型”托板前侧壁和后侧壁上，所述一组弹性固定圈分别卡装在一组前固定块和一组后固定块上。
本实用新型的一种猪用饮水器污水处理盒，还包括滤网，所述滤网安装在接水盒内上半区域。
本实用新型的一种猪用饮水器污水处理盒，还包括透明观察板，所述蓄水池左侧壁上半区域设置有观察口，观察口与上腔室相通，所述透明观察板安装在观察口处。
与现有技术相比本实用新型的有益效果为：通过上述设置，可以通过接水盒对牲畜舔动出水阀时漏出的水进行接收，并通过传输管将接水盒接住的水传输至蓄水池内下半区域，回收的水流通经过过滤板，过滤板对其进行过滤，将其中含有的杂质阻隔在下腔室左半区域内，并通过传输泵的工作将下腔室内积存的回收水通过循环管导回蓄水池上腔室内，从而可以方便对出水阀处漏出的多余的水分进行回收，降低使用局限性;并且可以通过温度调节器对进水管即将导入蓄水池内的水进行处理，调节水的温度，并通过打开循环泵，使蓄水池上腔室中的水循环经过温度调节器，可以保持蓄水池上腔室内水的温度，从而可以方便控制蓄水池内的水温，提高其实用性。
