申请日2018.04.15
公开(公告)日2018.12.18
IPC分类号G01N1/14; G01N1/38
摘要
本实用新型公开了环保监测用污水取样装置，包括壳体，所述壳体的内腔上部分设置有隔板，所述隔板的上放安装有自吸水泵，所述自吸水泵的进水接管穿出壳体，所述进水接管与钢丝软管的一端连接，所述钢丝软管的另一端上设有水管接头，所述水管接头螺接有吸水管，所述吸水管的前端安装有带有过滤网的吸头，所述吸水管上设有橡胶材质的手柄套,所述手柄套上安装有水泵开关，穿过所述取样桶的底部中心安装有旋转轴，所述旋转轴上安装有搅拌杆，所述旋转轴上安装有第一链轮，所述旋转轴的底端安装推力轴承内，所述第一链轮通过链条连接到第二链轮，所述第二链轮安装在电机的输出轴上，所述取样桶的底部安装有出水管。
权利要求书

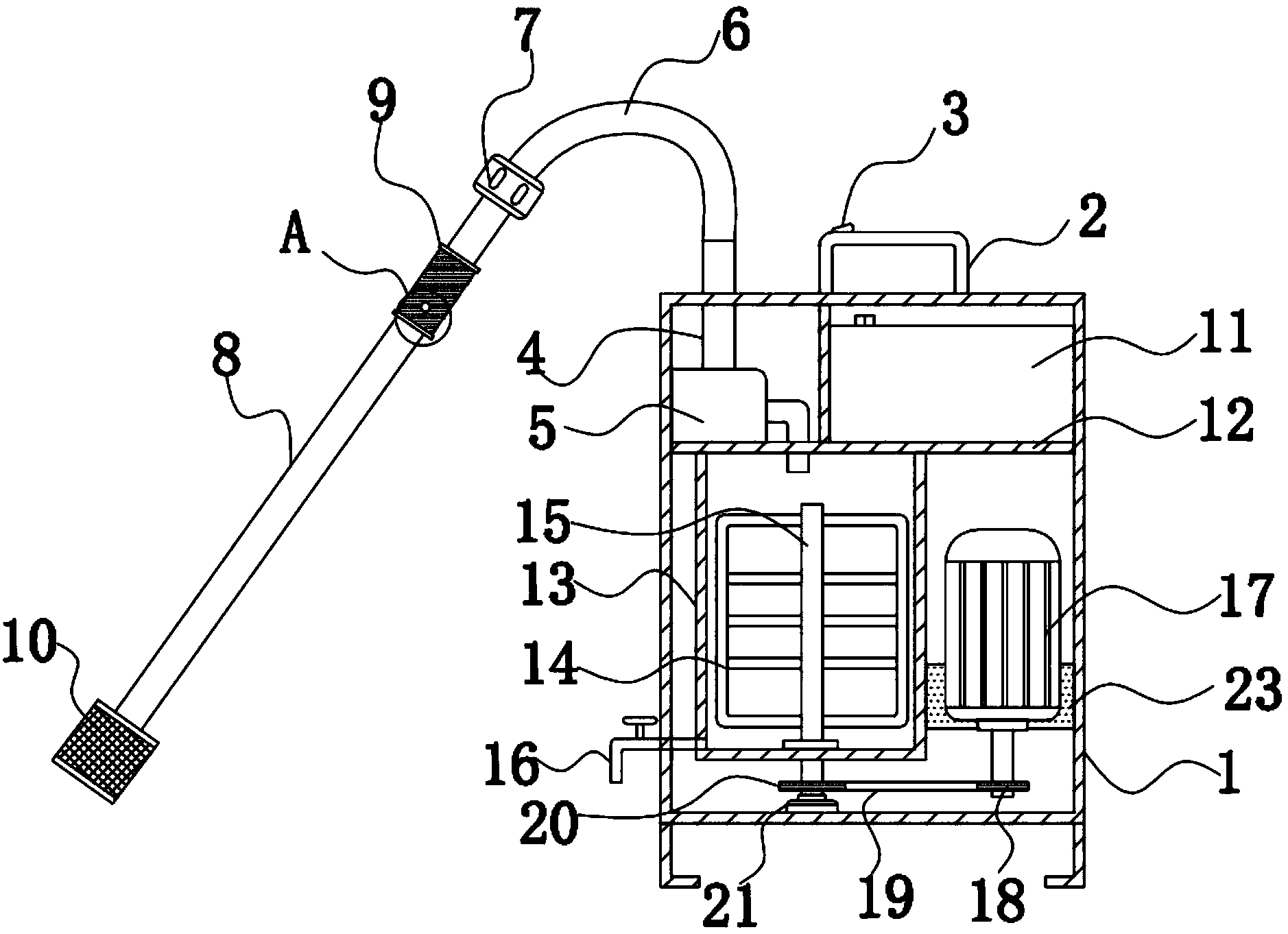

1.环保监测用污水取样装置，包括壳体(1)，其特征在于：所述壳体(1)的上方安装有把手(2)，所述壳体(1)的内腔上部分设置有隔板(12)，所述隔板(12)的上放安装有自吸水泵(5)，所述自吸水泵(5)的进水接管(4)穿出壳体(1)，所述进水接管(4)与钢丝软管(6)的一端连接，所述钢丝软管(6)的另一端上设有水管接头(7)，所述水管接头(7)螺接有吸水管(8)，所述吸水管(8)的前端安装有带有过滤网的吸头(10)，所述吸水管(8)上设有橡胶材质的手柄套(9),所述手柄套(9)上安装有水泵开关(22)，所述自吸水泵(5)的出水管接入取样桶(13)内，穿过所述取样桶(13)的底部中心安装有旋转轴(15)，所述旋转轴(15)上安装有搅拌杆(14)，所述旋转轴(15)上安装有第一链轮(20)，所述旋转轴(15)的底端安装推力轴承(21)内，所述推力轴承(21)安装在壳体(1)的内腔底面上，所述第一链轮(20)通过链条(19)连接到第二链轮(18)，所述第二链轮(18)安装在电机(17)的输出轴上，所述取样桶(13)的底部安装有出水管(16)。
2.根据权利要求1所述的环保监测用污水取样装置，其特征在于：所述把手(2)上安装有电机开关(3)。
3.根据权利要求1所述的环保监测用污水取样装置，其特征在于：所述电机(17)安装在电机座(23)上，所述电机座(23)安装固定在壳体(1)的内壁和取样桶(13)之间。
4.根据权利要求1所述的环保监测用污水取样装置，其特征在于：所述取样桶(13)为圆桶状，并且取样桶(13)安装固定在隔板(12)的下方。
5.根据权利要求1所述的环保监测用污水取样装置，其特征在于：所述隔板(12)上放置有蓄电池(11)，所述蓄电池(11)与自吸水泵(5)隔开。
6.根据权利要求1所述的环保监测用污水取样装置，其特征在于：所述出水管(16)上安装有手动阀门开关。
说明书
环保监测用污水取样装置
技术领域
本实用新型涉及污水取样装置技术领域，具体为环保监测用污水取样装置。
背景技术
专利号CN201720145262.6的中国专利，其公开一种污水取样装置，包括表面镂空的空心钢球、长度可调节的不锈钢管、手动抽真空结构和样品收集结构。本实用新型的污水取样装置适合各种污水类型的取样，通过调节不锈钢管的长度，可以实现不同深度、不同位置处的精确采样，使样品更具有代表性，提高数据的准确性，且操作简单方便。但上述方案存在以下不足：
1，吸水的不锈钢管与样品收集结构为钢性连接，取样时不灵活。
2，手动抽真空的效率较低。
3，仅可用于单点一次采样。
实用新型内容
本实用新型的目的在于提供环保监测用污水取样装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：环保监测用污水取样装置，包括壳体，所述壳体的上方安装有把手，所述壳体的内腔上部分设置有隔板，所述隔板的上放安装有自吸水泵，所述自吸水泵的进水接管穿出壳体，所述进水接管与钢丝软管的一端连接，所述钢丝软管的另一端上设有水管接头，所述水管接头螺接有吸水管，所述吸水管的前端安装有带有过滤网的吸头，所述吸水管上设有橡胶材质的手柄套,所述手柄套上安装有水泵开关，所述自吸水泵的出水管接入取样桶内，穿过所述取样桶的底部中心安装有旋转轴，所述旋转轴上安装有搅拌杆，所述旋转轴上安装有第一链轮，所述旋转轴的底端安装推力轴承内，所述推力轴承安装在壳体的内腔底面上，所述第一链轮通过链条连接到第二链轮，所述第二链轮安装在电机的输出轴上，所述取样桶的底部安装有出水管。
优选的，所述把手上安装有电机开关。
优选的，所述电机安装在电机座上，所述电机座安装固定在壳体的内壁和取样桶之间。
优选的，所述取样桶为圆桶状，并且取样桶安装固定在隔板的下方。
优选的，所述隔板上放置有蓄电池，所述蓄电池与自吸水泵隔开。
优选的，所述出水管上安装有手动阀门开关。
与现有技术相比，本实用新型的有益效果是：本实用新型的吸水管和自吸水泵之间采用钢丝软管连接，取样时可以灵活弯曲，使用自吸水泵来吸水大大的提高了效率，取样桶内设置有搅拌杆，搅拌杆通过电机带动旋转，可以对大面积水体多点取样并搅拌均匀，对搅拌后的水体检测可以准确的得出水体受污染的整体情况，本实用新型设有把手，内部带有蓄电池供电，方便携带在户外使用，吸水管可以伸到深水层进行取样。
