申请日2018.04.14
公开(公告)日2018.07.20
IPC分类号C02F1/04; C02F1/00
摘要
本发明公开了一种可移动家庭用污水处理装置，包括移动底板装置，所述移动底板装置是由移动底板、固定安装在移动底板下部四周的万向轮装置、连接万向轮装置与移动底板下部四周的固定装置共同构成的，所述移动底板上部设有污水处理箱装置，所述移动底板下部中间部位设有控制装置，所述控制装置是由固定安装在移动底板下部中间部位的控制盒体、安装在控制盒体内部的控制芯片共同构成的。本发明的有益效果是，结构简单，实用性强。
权利要求书

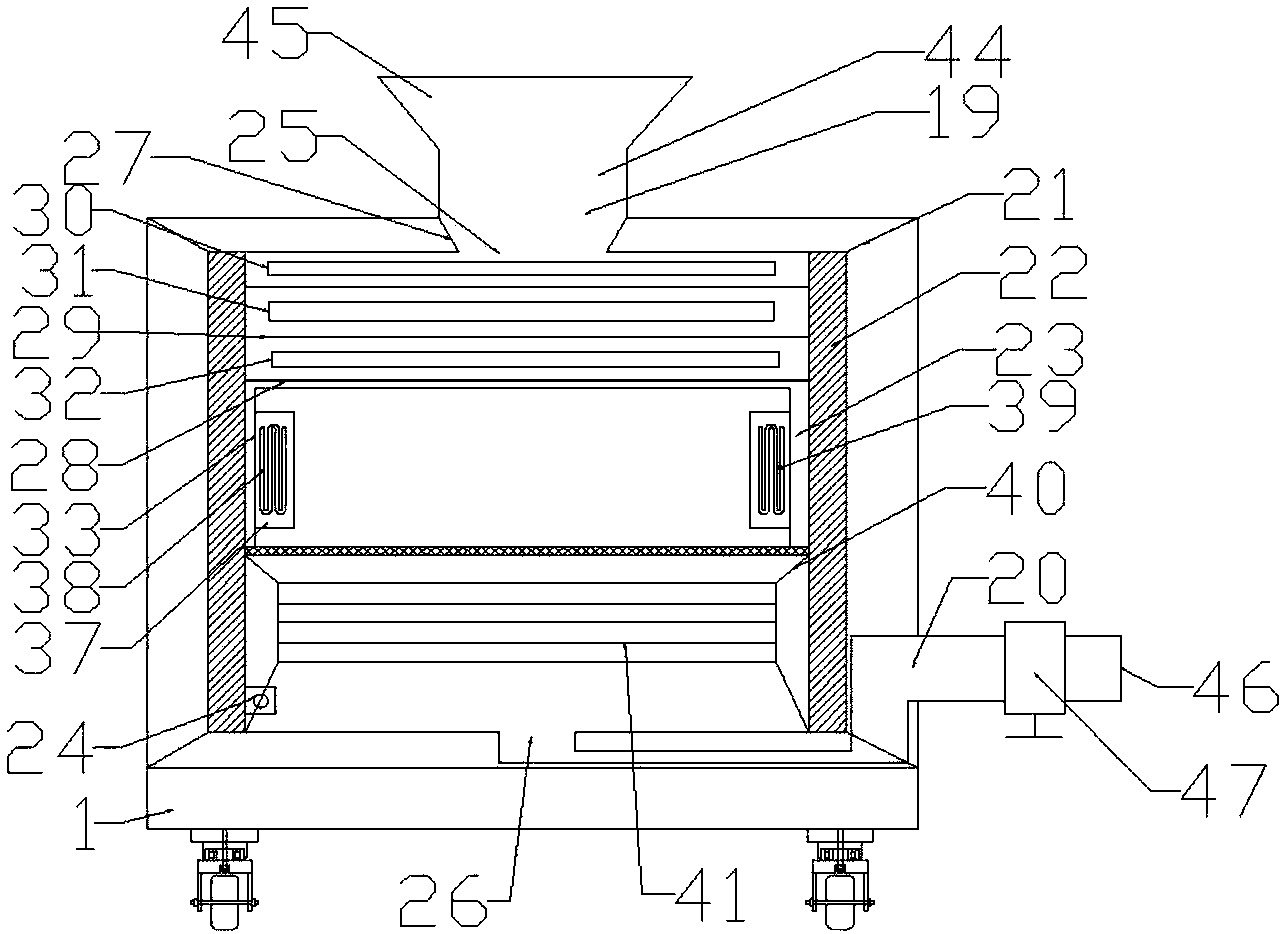

1.一种可移动家庭用污水处理装置，包括移动底板装置，其特征在于，所述移动底板装置是由移动底板(1)、固定安装在移动底板(1)下部四周的万向轮装置、连接万向轮装置与移动底板(1)下部四周的固定装置共同构成的，所述移动底板(1)上部设有污水处理箱装置，所述污水处理箱装置是由固定安装在移动底板(1)上部的污水处理箱(18)、开在污水处理箱(18)顶部中间部位的污水进水口(19)、安装在污水进水口(19)上的污水进水管装置、开在污水处理箱(18)侧表面下部中间部位的净化水出口(20)、安装在净化水出口(20)上的净化出水管装置、安装在污水处理箱(18)内部的污水处理支架(21)、安装在污水处理支架(21)内的污水旋转轴承(22)、安装在污水旋转轴承(22)内的污水转筒(23)、安装在污水转筒(23)内的第一旋转电机(24)、开在污水转筒(23)上部的转筒进口(25)、开在污水转筒(23)底部的转筒出口(26)、安装在转筒进口(25)和转筒出口(26)上的导水管(27)、安装在转筒进口(25)和转筒出口(26)，安装在污水转筒(23)内部上三分之一处的第一净化底板(28)、均匀安装在第一净化底板(28)上部的隔板(29)、位于隔板(29)上的小卵石层(30)、石英砂层(31)、活性炭层(32)，安装在第一净化底板(28)下部的第二净化桶(33)、安装在第二净化桶(33)内部侧壁的加热盒体(37)、安装在加热盒体(37)内的加热盘管(38)、位于加热盘管(38)旁边的冷却盘管(39)、安装在第二净化桶(33)底部的第二伸缩框(34)、安装在第二伸缩框(34)内的第二伸缩门(35)、安装在第二伸缩门(35)一侧的伸缩驱动装置(36)、安装在第二净化桶(33)下部的陶瓷膜支架(40)、均匀安装在陶瓷膜支架(40)上的陶瓷膜板(41)共同构成的，所述移动底板(1)下部中间部位设有控制装置，所述控制装置是由固定安装在移动底板(1)下部中间部位的控制盒体(42)、安装在控制盒体(42)内部的控制芯片(43)共同构成的。
2.根据权利要求1所述的一种可移动家庭用污水处理装置，其特征在于，所述万向轮装置是由固定安装在移动底板(1)底部表面固定连接的万向轮底板(2)、位于万向轮底板(2)下方中心处的轴承座(3)、位于轴承座(3)内的阶梯孔(4)、固定安装在阶梯孔(4)上的推力轴承(5)、位于推力轴承(5)下方与推力轴承(5)固定连接的转动板(6)、开在转动板(6)中心处的安装孔(7)、固定安装在安装孔(7)的向心轴承(8)、固定连接在万向轮底板(2)和转动板(6)之间且插装在向心轴承(8)内的小螺杆(9)、位于转动板(6)下方与转动板(6)固定连接的脚轮架(10)、开在脚轮架(10)上端位置上的脚轮孔(11)、插装在脚轮孔(11)上的脚轮轴(12)、与固定安装在脚轮轴(12)中心处的脚轮(13)和位于脚轮(13)上的刹车(14)装置共同构成的。
3.根据权利要求1所述的一种可移动家庭用污水处理装置，其特征在于，所述固定装置是由与万向轮底板(2)和移动底板(1)相连接的L形固定片(16)、开在L形固定片(16)两端的固定圆孔(17)、穿过固定圆孔(17)的固定螺栓(15)共同构成的。
4.根据权利要求1所述的一种可移动家庭用污水处理装置，其特征在于，所述安装在转筒进口(25)和转筒出口(26)上的导水管(27)分别与污水进水口(19)和净化水出口(20)进行固定连接。
5.根据权利要求1所述的一种可移动家庭用污水处理装置，其特征在于，所述第一净化底板(28)和隔板(29)开有均匀细密的孔用于过滤污水。
6.根据权利要求1所述的一种可移动家庭用污水处理装置，其特征在于，所述第二净化桶(33)上部无盖，下部无底。
7.根据权利要求1所述的一种可移动家庭用污水处理装置，其特征在于，所述污水进水管装置是由安装在污水进水口(19)上的污水进水管(44)、安装在污水进水管(44)自由端的进水漏斗(45)共同构成的。
8.根据权利要求1所述的一种可移动家庭用污水处理装置，其特征在于，所述净化出水管装置是由固定安装在净化水出口(20)上的净化水导管(46)、安装在净化水导管(46)自由端的截止阀(47)共同构成的。
9.根据权利要求1所述的一种可移动家庭用污水处理装置，其特征在于，所述控制芯片(43)分别与第一旋转电机(24)、加热盘管(38)、冷却盘管(39)、伸缩驱动装置(36)进行控制连接。
10.根据权利要求1所述的一种可移动家庭用污水处理装置，其特征在于，所述污水进入污水处理箱(18)内通过控制第一旋转电机(24)使污水转筒(23)进行高速旋转污水在旋转中经过过滤加热变为水蒸气再经过冷却盘管(39)进行降温冷却，最后流出净化水导管(46)之外。
说明书
一种可移动家庭用污水处理装置
技术领域
本发明涉及污水净化领域，特别是一种可移动家庭用污水处理装置。
背景技术
目前水资源匮乏，南水北调也是为了解决北方缺水问题，因此我们在生活中也应更多地节约水资源避免不必要浪费，因此需要一种新型的节水装置来解决节水问题。
发明内容
本发明的目的是为了解决上述问题，设计了一种可移动家庭用污水处理装置。
实现上述目的本发明的技术方案为，一种可移动家庭用污水处理装置，包括移动底板装置，所述移动底板装置是由移动底板、固定安装在移动底板下部四周的万向轮装置、连接万向轮装置与移动底板下部四周的固定装置共同构成的，所述移动底板上部设有污水处理箱装置，所述污水处理箱装置是由固定安装在移动底板上部的污水处理箱、开在污水处理箱顶部中间部位的污水进水口、安装在污水进水口上的污水进水管装置、开在污水处理箱侧表面下部中间部位的净化水出口、安装在净化水出口上的净化出水管装置、安装在污水处理箱内部的污水处理支架、安装在污水处理支架内的污水旋转轴承、安装在污水旋转轴承内的污水转筒、安装在污水转筒内的第一旋转电机、开在污水转筒上部的转筒进口、开在污水转筒底部的转筒出口、安装在转筒进口和转筒出口上的导水管、安装在转筒进口和转筒出口，安装在污水转筒内部上三分之一处的第一净化底板、均匀安装在第一净化底板上部的隔板、位于隔板上的小卵石层、石英砂层、活性炭层，安装在第一净化底板下部的第二净化桶、安装在第二净化桶内部侧壁的加热盒体、安装在加热盒体内的加热盘管、位于加热盘管旁边的冷却盘管、安装在第二净化桶底部的第二伸缩框、安装在第二伸缩框内的第二伸缩门、安装在第二伸缩门一侧的伸缩驱动装置、安装在第二净化桶下部的陶瓷膜支架、均匀安装在陶瓷膜支架上的陶瓷膜板共同构成的，所述移动底板下部中间部位设有控制装置，所述控制装置是由固定安装在移动底板下部中间部位的控制盒体、安装在控制盒体内部的控制芯片共同构成的。
所述万向轮装置是由固定安装在移动底板底部表面固定连接的万向轮底板、位于万向轮底板下方中心处的轴承座、位于轴承座内的阶梯孔、固定安装在阶梯孔上的推力轴承、位于推力轴承下方与推力轴承固定连接的转动板、开在转动板中心处的安装孔、固定安装在安装孔的向心轴承、固定连接在万向轮底板和转动板之间且插装在向心轴承内的小螺杆、位于转动板下方与转动板固定连接的脚轮架、开在脚轮架上端位置上的脚轮孔、插装在脚轮孔上的脚轮轴、与固定安装在脚轮轴中心处的脚轮和位于脚轮上的刹车装置共同构成的。
所述固定装置是由与万向轮底板和移动底板相连接的L形固定片、开在L形固定片两端的固定圆孔、穿过固定圆孔的固定螺栓共同构成的.
所述安装在转筒进口和转筒出口上的导水管分别与污水进水口和净化水出口进行固定连接。
所述第一净化底板和隔板开有均匀细密的孔用于过滤污水。
所述第二净化桶上部无盖，下部无底。
所述污水进水管装置是由安装在污水进水口上的污水进水管、安装在污水进水管自由端的进水漏斗共同构成的。
所述净化出水管装置是由固定安装在净化水出口上的净化水导管、安装在净化水导管自由端的截止阀共同构成的。
所述控制芯片分别与第一旋转电机、加热盘管、冷却盘管、伸缩驱动装置进行控制连接。
所述污水进入污水处理箱内通过控制第一旋转电机使污水转筒进行高速旋转污水在旋转中经过过滤加热变为水蒸气再经过冷却盘管进行降温冷却，最后流出净化水导管之外。
利用本发明的技术方案制作的一种可移动家庭用污水处理装置，能够便捷的对家庭污水进行处理以达到节约水资源的目的。
