申请日2018.04.14
公开(公告)日2018.07.24
IPC分类号F24F13/22; B08B3/02; B08B1/00; H02J7/35
摘要
本发明公开了一种空调废水清洁玻璃装置及清洁刮，包括废水收集输送装置、光电互补驱动装置、喷射清洁装置，室外机排水管与储水箱连接，在储水箱的另一端设置有出水口，出水口连接有输水管，输水管的中间一段设置有电机齿轮泵，水流导向阀位于输水管和支路输水管的交接处一端连接输水管另一端与支路输水管连接;电机齿轮泵与光电互补控制器之间连接有导线，光电互补控制器分别通过导线与蓄电池、太阳能板、空调室外机内电源线连接;玻璃清洁剂容器一端与支路输水管连接，另一端与高压喷液嘴连接。本新型能够有效的将空调废水收集储存起来;利用光电互补装置为电机供电，利用多个高压喷液嘴将废水喷射至玻璃表面，多种供电方式不受天气限制。
权利要求书

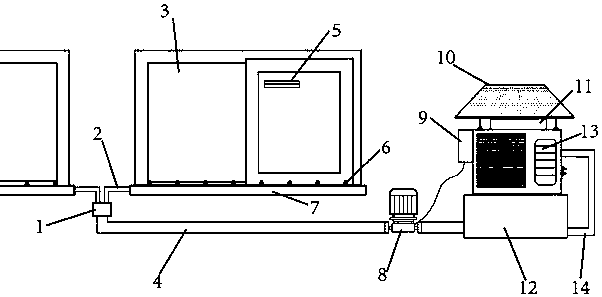

1.一种空调废水清洁玻璃装置，包括废水收集输送装置、光电互补驱动装置、喷射清洁装置，其特征在于：所述废水收集输送装置包括：水流导向阀(1)、支路输水管(2)、输水管(4)、储水箱(12)、室外机排水管(14)，所述室外机排水管(14)与储水箱连接，在储水箱的另一端设置有出水口，出水口连接有输水管，输水管的中间一段设置有电机齿轮泵(8)，水流导向阀位于输水管和支路输水管的交接处一端连接输水管另一端与支路输水管连接;
所述光电互补驱动装置包括：电机齿轮泵(8)、光电互补控制器(9)、太阳能板(10)、蓄电池(11)，电机齿轮泵(8)与光电互补控制器(9)之间连接有导线，光电互补控制器(9)分别通过导线与蓄电池(11)、太阳能板(10)、空调室外机(13)内电源线连接;
所述喷射清洁装置，包括：高压喷液嘴(6)、玻璃清洁剂容器(7)，玻璃清洁剂容器(7)一端与支路输水管(2)连接，另一端与高压喷液嘴(6)连接。
2.根据权利要求1所述的一种空调废水清洁玻璃装置，其特征在于：所述高压喷液嘴的数量为多个，均匀分布在各窗户下方。
3.根据权利要求1或2所述的一种空调废水清洁玻璃装置，其特征在于：所述高压喷液嘴与玻璃呈43°夹角，可达到理想的喷射高度和喷射区域。
4.根据权利要求1所述的一种空调废水清洁玻璃装置，其特征在于：所述玻璃清洁剂容器内放有玻璃清洁剂。
5.如权利要求1所述的一种空调废水清洁玻璃装置使用的清洁刮，其特征在于：清洁刮(5)吸附在玻璃(3)上，清洁刮分为窗内部分和窗外部分，窗内部分包括室内外壳(5-1)和室内磁铁(5-2)两部分，室内磁铁(5-2)一端与玻璃(3)接触，另一端内嵌于室内外壳，室内外壳上设有把手(5-6);窗外部分包括室外外壳(5-5)、室外磁铁(5-4)、刮板(5-3)，刮板一侧与玻璃接触，另一侧粘接在室外磁铁(5-4)上，室外磁铁(5-4)内嵌于室外外壳(5-5)。
6.根据权利要求5所述的一种空调废水清洁玻璃装置，其特征在于：所述清洁刮外形为三角形。
7.根据权利要求5所述的一种空调废水清洁玻璃装置，其特征在于：所述刮板(5-3)为上有多个间隔均匀与玻璃呈45°角的刮条(5-7)。
说明书
一种空调废水清洁玻璃装置及清洁刮
技术领域
本发明涉及一种空调废水清洁玻璃装置及清洁刮，特别是一种将空调排水管排出的废水储存起来用于清洁玻璃的废水再利用装置。
背景技术
空调室内机在夏天制冷时，由于制冷剂的蒸发吸热，蒸发器的表面温度较低，空气中的水蒸气遇到冷的蒸发器，就会冷凝成为液态的水。废水通过排水管经室外机流出，这部分水会被极大的浪费掉。可以将这些废水收集储存起来，再利用于窗户外面玻璃的清洁。
PWM光电互补控制器是用微处理器的数字输出来对模拟电路进行控制，这是一种对模拟信号电平进行数字编码的方法。以数字方式控制模拟电路，可以大幅度降低系统的成本和功耗。太阳能板属于光伏设备，经过光线照射后发生光电效应可产生电流。由于材料和光线所具有的属性和局限性，其生成的电流也是具有波动性的曲线，采用PWM型电路系统对其进行数字化调节，并加入多级充放电保护，可为负载提供稳定电流。
发明内容
针对现有技术不足，本发明提供了一种能够将空调废水收集储存起来用于清洁玻璃的废水再利用装置和一种多种供电方式不受天气限制的光电互补驱动装置以及配合使用的清洁刮。
本发明解决上述技术问题采用的技术方案为：一种空调废水清洁玻璃装置，包括废水收集输送装置、光电互补驱动装置、喷射清洁装置，所述废水收集输送装置包括：水流导向阀、支路输水管、输水管、储水箱、室外机排水管，所述室外机排水管与储水箱连接，在储水箱的另一端设置有出水口，出水口连接有输水管，输水管的中间一段设置有电机齿轮泵，水流导向阀位于输水管和支路输水管的交接处一端连接输水管另一端与支路输水管连接;所述光电互补驱动装置包括：电机齿轮泵、光电互补控制器、太阳能板、蓄电池，电机齿轮泵与光电互补控制器之间连接有导线，光电互补控制器分别通过导线与蓄电池、太阳能板、空调室外机内电源线连接;所述喷射清洁装置，包括：高压喷液嘴、玻璃清洁剂容器，玻璃清洁剂容器一端与支路输水管连接，另一端与高压喷液嘴连接。
所述高压喷液嘴的数量为多个，均匀分布在各窗户下方。
所述高压喷液嘴与玻璃呈43°夹角，可达到理想的喷射高度和喷射区域。
所述玻璃清洁剂容器内放有玻璃清洁剂。
一种空调废水清洁玻璃装置使用的清洁刮，其中：清洁刮吸附在玻璃上，清洁刮分为窗内部分和窗外部分，窗内部分包括室内外壳和室内磁铁两部分，室内磁铁一端与玻璃接触，另一端内嵌于室内外壳，室内外壳上设有把手;窗外部分包括室外外壳、室外磁铁、刮板，刮板一侧与玻璃接触，另一侧粘接在室外磁铁上，室外磁铁内嵌于室外外壳。
所述清洁刮外形为三角形。
所述刮板为上有多个间隔均匀与玻璃呈45°角的刮条。
本发明的有益效果是：能够有效的将空调废水收集储存起来;利用光电互补装置为电机供电，可有效利用光能;电机驱动齿轮泵将废水增压并输送至玻璃清洁剂容器，利用多个高压喷液嘴将废水喷射至玻璃表面，清洁刮上的刮板与玻璃呈45°角，对玻璃具有良好的清洁效果。多种供电方式不受天气限制。
