申请日2018.04.13
公开(公告)日2018.07.24
IPC分类号C02F1/44; B01D65/00
摘要
本发明提出一种水处理膜壳组合装置，该组合装置的膜壳为直筒状，膜壳固定于隔板箱一与隔板箱二之间，隔板箱一通过丝杠配合螺丝与隔板箱二固定连接，原水口在隔板箱一上面的左侧，净出水口在隔板箱一上面的右侧，浓水口设置在隔板箱二上面，隔板一、隔板二和隔板三通过外框密封焊接成隔板箱一，隔板四和隔板五通过外框密封焊接成隔板箱二。解决了现有技术膜壳与膜壳间采用管道走水卡箍连接，需要架子放置膜壳，且对膜壳和架子的尺寸要求较高，需要大量连接管道，管道数量多，占用空间大，膜壳浪费材料且加工时间长的问题。本发明采用隔板箱内走水的方式，大大缩短组装时间，减少工作量，降低成本，节省设备占用空间，省去制作膜壳端头的原材料。
权利要求书

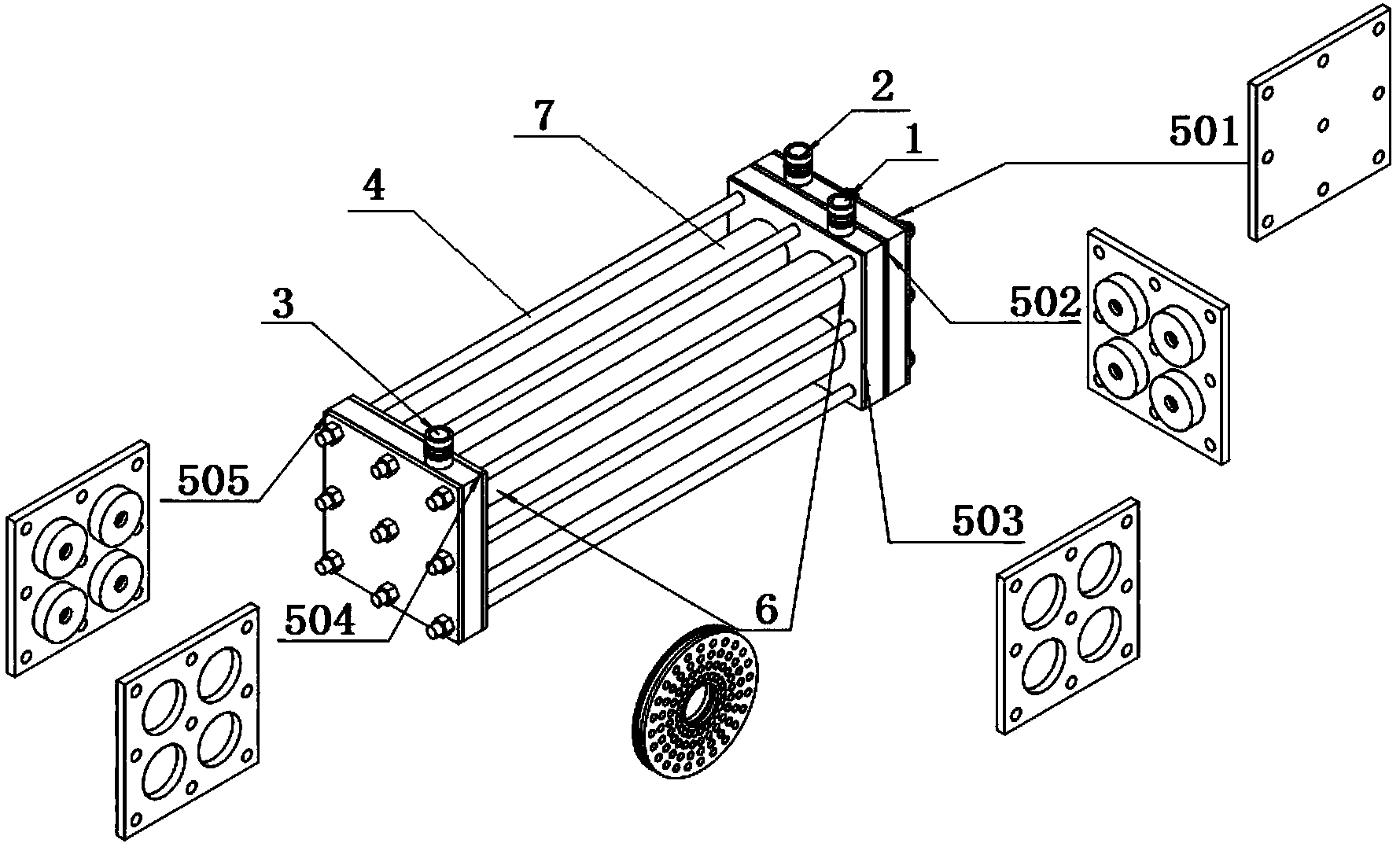

1.一种水处理膜壳组合装置，其特征在于，包括原水口(1)、净出水口(2)、浓水口(3)、隔板箱一、隔板箱二、丝杠(4)和膜壳(7);
所述膜壳(7)形状为直筒状，所述膜壳(7)固定于所述隔板箱一与隔板箱二之间，所述隔板箱一通过丝杠(4)配合螺丝与隔板箱二固定连接，所述原水口(1)在所述隔板箱一上面的左侧，所述净出水口(2)在所述隔板箱一上面的右侧，所述浓水口(3)设置在隔板箱二上面。
2.根据权利要求1所述的水处理膜壳组合装置，其特征在于，所述隔板箱一包括隔板一(501)、隔板二(502)、隔板三(503)和外框，所述外框设置在隔板一(501)和隔板二(502)以及隔板二(502)和隔板三(503)之间，所述隔板一(501)、隔板二(502)和隔板三(503)通过外框密封焊接成隔板箱一，所述隔板箱二包括隔板四(504)、隔板五(505)和外框，隔板四(504)和隔板五(505)通过位于之间的外框密封焊接成隔板箱二;所述隔板一(501)、隔板二(502)、隔板三(503)、隔板四(504)和隔板五(505)上同心设置有通孔，丝杠(4)穿过所述通孔并通过螺丝将隔板箱一和隔板箱二固定。
3.根据权利要求1所述的水处理膜壳组合装置，其特征在于，所述膜壳(7)包括外壳(701)、多层过滤膜(702)和中心管(703)，多层过滤膜(702)在外壳(701)和中心管(703)之间。
4.根据权利要求2所述的水处理膜壳组合装置，其特征在于，所述水处理膜壳组合装置还包括端板(6)，端板(6)通过密封圈固定于所述膜壳(7)的两端内部。
5.根据权利要求4所述的水处理膜壳组合装置，其特征在于，所述端板(6)中心设有大孔，大孔周围设有若干小孔，所述大孔的直径等于膜壳(7)内中心管(703)的外径。
6.根据权利要求3所述的水处理膜壳组合装置，其特征在于，所述隔板三(503)和隔板四(504)设有直径与膜壳(7)的外壳(701)外径相等的圆孔，用于套固膜壳(7)。
7.根据权利要求2所述的水处理膜壳组合装置，其特征在于，所述隔板二(502)上设有凸起一，所述凸起一的中心设有小孔一，所述隔板五(505)设有凸起二，所述凸起二的中心设有小孔二，所述小孔一和小孔二的直径等于膜壳(7)内中心管(703)的外径，所述中心管(703)两端固嵌于所述小孔一和小孔二中。
8.根据权利要求7所述的水处理膜壳组合装置，其特征在于，所述小孔一为通孔，用于净水的通过。
9.根据权利要求7所述的水处理膜壳组合装置，其特征在于，所述小孔二为一端封死的孔。
说明书
一种水处理膜壳组合装置
技术领域
本发明涉及一种水处理过滤装置，具体涉及一种水处理膜壳组合装置，属于过滤装置领域。
背景技术
目前，水处理膜壳过滤系统中，膜壳与膜壳之间多采用管道走水卡箍连接，且需要制作架子放置膜壳，且对膜壳和架子的尺寸要求较高，系统中应用膜壳数量较多时，需要大量的连接管道，且占用空间较大。
发明内容
本发明解决了现有技术膜壳与膜壳之间多采用管道走水卡箍连接，需要制作架子放置膜壳，且对膜壳和架子的尺寸要求较高，而且系统中应用膜壳数量(≥2)较多时，需要大量的连接管道，管道数量多，占用空间较大;常规膜壳多为两端头外径尺寸大，筒身外径尺寸小，浪费材料且加工时间长的问题。
本发明所述的一种水处理膜壳组合装置包括原水口、净出水口、浓水口、隔板箱一、隔板箱二、丝杠和膜壳;
所述膜壳形状为直筒状，所述膜壳固定在隔板箱一与隔板箱二之间，所述隔板箱一通过丝杠配合螺丝与隔板箱二固定连接，所述原水口在所述隔板箱一上面的左侧，所述净出水口在所述隔板箱一上面的右侧，所述浓水口设置在隔板箱二上面。
优选地，所述隔板箱一包括隔板一、隔板二、隔板三和外框，所述外框设置在隔板一和隔板二以及隔板二和隔板三之间，所述隔板一、隔板二和隔板三通过外框密封焊接成隔板箱一，所述隔板箱二包括隔板四、隔板五和外框，隔板四和隔板五通过外框密封焊接成隔板箱二;所述隔板一、隔板二、隔板三、隔板四和隔板五上同心设置有通孔，丝杠穿过所述通孔并通过螺丝将隔板箱一和隔板箱二固定。
优选地，所述膜壳包括外壳、多层过滤膜和中心管，多层过滤膜在外壳和中心管之间，
优选地，所述水处理膜壳组合装置还包括端板，端板通过密封圈固定于所述膜壳的两端内部。
优选地，所述端板中心设有大孔，大孔周围设有若干小孔，所述大孔的直径等于膜壳内中心管的外径。
优选地，所述隔板三和隔板四设有直径与膜壳的外壳外径相等的圆孔，用于套固膜壳。
优选地，所述隔板二上设有凸起一，所述凸起一的中心设有小孔一，所述隔板五设有凸起二，所述凸起二的中心设有小孔二，所述小孔一和小孔二的直径等于膜壳内中心管的外径，所述中心管两端固嵌于所述小孔一和小孔二中。
优选地，所述小孔一为通孔，用于净水的通过。
优选地，所述小孔二为一端封死的孔。
本发明的工作原理是：污水从原水口流入，通过右侧端板流入膜壳的多层过滤膜与外壳之间，原水经多层过滤膜过滤为净水，并流入中心管，由于隔板二凸起上的小孔通透，净水通过隔板二凸起上的小孔流入隔板一与隔板二之间，并从净水出口流出;过滤后的废水，即浓水，通过左侧端流入隔板四与隔板五之间，由于隔板五凸起上的小孔不通透，则浓水从浓水口流出，完成污水过滤，且净水污水分别排出。
本发明所述的水处理膜壳组合装置有益效果为：
本发明采用隔板箱内走水的方式，通过将隔板与隔板焊接成隔板箱，用丝杠固定，将膜壳固定于隔板箱中间，水通过两端隔板箱进出，省去连接卡箍和管道，大大缩短了组装时间，减少了工作量，降低了成本，当膜壳数量(≥2)较多时，减少管道的使用，节省设备使用时所占用的空间;使用直筒状膜壳，省去制作膜壳端头的原材料，节省了原材料、人工以及制作时间。
