申请日2018.04.13
公开(公告)日2018.07.20
IPC分类号C02F1/00; C02F1/48; B03C1/30; C02F101/20
摘要
本发明涉及废水处理技术领域，尤其是一种用于废水处理的翻转升降式固态颗粒物过滤机构，包括废水流道和固定在废水流道两侧内壁上的安装面板，安装面板内侧面上均开设有纵置装配槽。本发明的一种用于废水处理的翻转升降式固态颗粒物过滤机构通过安装面板外侧的侧向控制摇柄控制外螺纹连接杆上的升降滑块带动纵置装配框在废水流道内部升降，同时废水流道底部横置导向块内部的翻转滑道配合升降滑块带动纵置装配框在废水流道内部翻转和升降，使得过滤机构可以根据需要切换其工作状态，操作简单方便，而且利用金属滤网表面内置永磁铁的中空铝管可以对废水中的小体积铁屑进行吸附，大大提升过滤机构的净化能力。
权利要求书

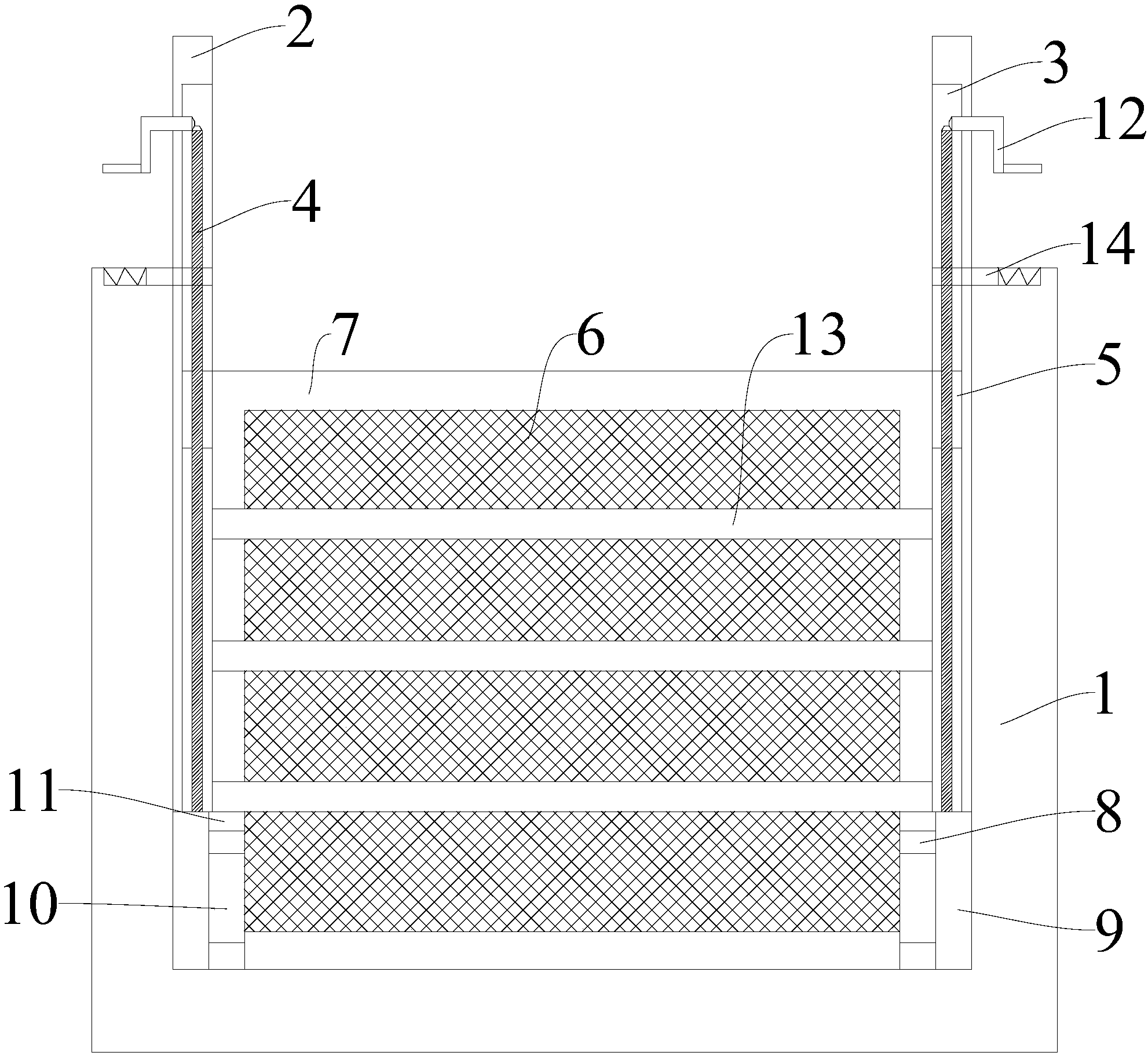

1.一种用于废水处理的翻转升降式固态颗粒物过滤机构，包括废水流道(1)和固定在废水流道(1)两侧内壁上的安装面板(2)，其特征是：所述的安装面板(2)内侧面上均开设有纵置装配槽(3)，所述的纵置装配槽(3)内部纵向设置顶部具有锥形传动齿轮头的外螺纹连接杆(4)，所述的纵置装配槽(3)内部位于外螺纹连接杆(4)外围设置有升降滑块(5)，所述的升降滑块(5)通过内螺纹连接孔套在外螺纹连接杆(4)上和外螺纹连接杆(4)螺纹连接，所述的废水流道(1)内部位于安装面板(2)内侧设置有内置金属滤网(6)的纵置装配框(7)，所述的纵置装配框(7)左、右两侧面中间端通过横置转轴插入升降滑块(5)内侧连接盲孔内部和升降滑块(5)活动连接，所述的纵置装配框(7)左、右两侧面下端具有向外凸起的底置侧向连接轴(8)，所述的废水流道(1)内底面位于纵置装配框(7)下方具有横置导向块(9)，所述的横置导向块(9)内部开设有翻转滑道(10)，所述的横置导向块(9)上表面对应底置侧向连接轴(8)位置开设有与翻转滑道(10)内部相连通的顶置装卸口(11)，所述的安装面板(2)外侧面位于废水流道(1)外侧横向设置有侧向控制摇柄(12)，所述的侧向控制摇柄(12)内侧端通过横向贯穿安装面板(2)和外螺纹连接杆(4)上端的锥形传动齿轮头齿轮传动。
2.根据权利要求1所述的一种用于废水处理的翻转升降式固态颗粒物过滤机构，其特征是：所述的金属滤网(6)正面固定连接有复数个内置永磁铁的中空铝管(13)。
3.根据权利要求1所述的一种用于废水处理的翻转升降式固态颗粒物过滤机构，其特征是：所述的翻转滑道(10)高度从前往后逐渐变高，所述的翻转滑道(10)和顶置装卸口(11)连接端内底面具有弧形导向面。
4.根据权利要求1所述的一种用于废水处理的翻转升降式固态颗粒物过滤机构，其特征是：所述的安装面板(2)内侧面废水流道(1)上端开口位置开设有内置弹性限位支撑板(14)的伸缩槽。
说明书
一种用于废水处理的翻转升降式固态颗粒物过滤机构
技术领域
本发明涉及废水处理技术领域，尤其是一种用于废水处理的翻转升降式固态颗粒物过滤机构。
背景技术
废水处理(sewage treatment,wastewater treatment)：为使废水达到排水某一水体或再次使用的水质要求对其进行净化的过程。废水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。目前的废水处理大多是采用静态处理方式，没有专门针对废水流道的处理机构，导致无法在废水输送过程中对废水中的固态颗粒物进行过滤，而且目前的废水颗粒物过滤装置在过滤完成之后滤网表面会淤积大量的固态废物，需要对滤网进行拆除，操作麻烦，而且无法对废水中的小体积铁屑进行分离吸附，过滤性能比较有限。
发明内容
本发明要解决的技术问题是：为了解决上述背景技术中存在的问题，提供一种改进的用于废水处理的翻转升降式固态颗粒物过滤机构，解决目前的废水颗粒物过滤装置在过滤完成之后滤网表面会淤积大量的固态废物，需要对滤网进行拆除，操作麻烦，而且无法对废水中的小体积铁屑进行分离吸附，过滤性能比较有限的问题。
本发明解决其技术问题所采用的技术方案是：一种用于废水处理的翻转升降式固态颗粒物过滤机构，包括废水流道和固定在废水流道两侧内壁上的安装面板，所述的安装面板内侧面上均开设有纵置装配槽，所述的纵置装配槽内部纵向设置顶部具有锥形传动齿轮头的外螺纹连接杆，所述的纵置装配槽内部位于外螺纹连接杆外围设置有升降滑块，所述的升降滑块通过内螺纹连接孔套在外螺纹连接杆上和外螺纹连接杆螺纹连接，所述的废水流道内部位于安装面板内侧设置有内置金属滤网的纵置装配框，所述的纵置装配框左、右两侧面中间端通过横置转轴插入升降滑块内侧连接盲孔内部和升降滑块活动连接，所述的纵置装配框左、右两侧面下端具有向外凸起的底置侧向连接轴，所述的废水流道内底面位于纵置装配框下方具有横置导向块，所述的横置导向块内部开设有翻转滑道，所述的横置导向块上表面对应底置侧向连接轴位置开设有与翻转滑道内部相连通的顶置装卸口，所述的安装面板外侧面位于废水流道外侧横向设置有侧向控制摇柄，所述的侧向控制摇柄内侧端通过横向贯穿安装面板和外螺纹连接杆上端的锥形传动齿轮头齿轮传动。
进一步地，所述的金属滤网正面固定连接有复数个内置永磁铁的中空铝管。
进一步地，所述的翻转滑道高度从前往后逐渐变高，所述的翻转滑道和顶置装卸口连接端内底面具有弧形导向面。
进一步地，所述的安装面板内侧面废水流道上端开口位置开设有内置弹性限位支撑板的伸缩槽。
本发明的有益效果是，本发明的一种用于废水处理的翻转升降式固态颗粒物过滤机构通过安装面板外侧的侧向控制摇柄控制外螺纹连接杆上的升降滑块带动纵置装配框在废水流道内部升降，同时废水流道底部横置导向块内部的翻转滑道配合升降滑块带动纵置装配框在废水流道内部翻转和升降，使得过滤机构可以根据需要切换其工作状态，操作简单方便，而且利用金属滤网表面内置永磁铁的中空铝管可以对废水中的小体积铁屑进行吸附，大大提升过滤机构的净化能力。
