申请日2018.04.14
公开(公告)日2018.12.21
IPC分类号C02F9/08; C02F103/04
摘要

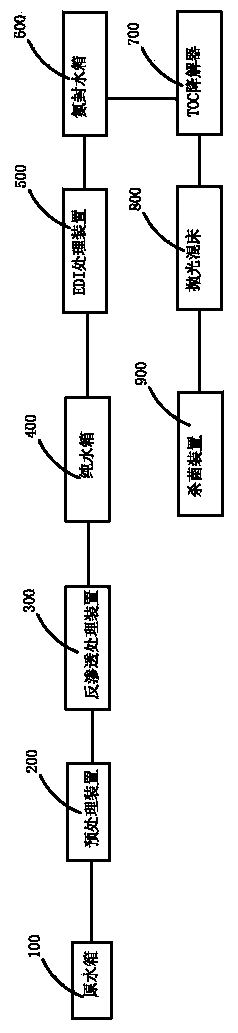

本实用新型提供了一种航天用高纯水处理系统，其包括原水箱;预处理装置通过原水泵与所述原水箱连通;反渗透处理装置与所述预处理装置通过第一高压泵连通;所述纯水箱与所述反渗透处理装置的出水管路连通;所述EDI处理装置与所述纯水箱相连通;所述氮封水箱与所述EDI处理装置的出水管路连通;所述TOC降解器与所述氮封水箱通过第一增压泵相连通;所述TOC降解器与所述抛光混床相连通;以及所述杀菌装置与所述抛光混床相连通。本实用新型的航天用高纯水处理系统采用了预处理+反渗透+EDI+TOC降解+离子交换+杀菌的处理工艺，通过多重的处理工艺保证其出水可满足航天用水尤其是航天清洗用水的要求。
权利要求书
1.一种航天用高纯水处理系统，其特征在于，包括
原水箱;
预处理装置;所述预处理装置通过原水泵与所述原水箱连通;
反渗透处理装置;所述反渗透处理装置与所述预处理装置通过第一高压泵连通;
纯水箱，所述纯水箱与所述反渗透处理装置的出水管路连通;
EDI处理装置，所述EDI处理装置与所述纯水箱相连通;
氮封水箱，所述氮封水箱与所述EDI处理装置的出水管路连通;
TOC降解器，所述TOC降解器与所述氮封水箱通过第一增压泵相连通;
抛光混床，所述TOC降解器与所述抛光混床相连通;以及
杀菌装置，所述杀菌装置与所述抛光混床相连通;
原水箱中的原水经过预处理装置处理后进入反渗透处理装置，经过反渗透处理装置处理的反渗透出水进入纯水箱后进入EDI处理装置处理后进入氮封水箱;氮封水箱中的水依次经过TOC降解器、抛光混床和杀菌装置处理后得到所述航天用高纯水。
2.根据权利要求1所述的航天用高纯水处理系统，其特征在于，所述预处理装置包括相互连通的超滤装置和超滤产水箱，所述原水箱与所述超滤装置通过原水泵连通，所述超滤产水箱与所述反渗透处理装置通过第一高压泵连通。
3.根据权利要求2所述的航天用高纯水处理系统，其特征在于，所述预处理装置还包括精密过滤器，所述精密过滤器设置在所述原水箱与所述超滤装置之间和/或所述超滤产水箱和所述反渗透装置之间。
4.根据权利要求3所述的航天用高纯水处理系统，其特征在于，所述超滤产水箱与所述精密过滤器之间通过第二增压泵相连通，所述精密过滤器与所述反渗透处理装置之间通过所述第一高压泵连通。
5.根据权利要求1所述的航天用高纯水处理系统，其特征在于，所述反渗透处理装置包括一级反渗透装置和二级反渗透装置，所述纯水箱包括一级纯水箱和二级纯水箱;经过所述预处理装置处理的水依次经过一级反渗透装置处理后进入一级纯水箱，一级纯水箱中的水进入二级反渗透处理装置处理后进入二级纯水箱，所述二级纯水箱与所述EDI处理装置相连通。
6.根据权利要求1所述的航天用高纯水处理系统，其特征在于，在所述纯水箱和所述EDI处理装置之间还设置有脱气装置，所述脱气装置包括相互连接的脱气膜堆和真空泵，所述纯水箱中的水通过第二增压泵进入脱气膜堆处理后进入EDI处理装置。
7.根据权利要求1所述的航天用高纯水处理系统，其特征在于，所述抛光混床包括串联连接的第一抛光混床和第二抛光混床，氮封水箱中的水经过TOC降解器处理后依次经过所述第一抛光混床和所述第二抛光混床后进入所述杀菌装置。
8.根据权利要求1所述的航天用高纯水处理系统，其特征在于，所述杀菌装置为紫外杀菌装置。
9.根据权利要求1所述的航天用高纯水处理系统，其特征在于，所述氮封水箱之后的连接管路的材质均为PVDF。
10.根据权利要求1至9任意一项所述的航天用高纯水处理系统，其特征在于，在所述杀菌装置之后还设置有微米滤器。
说明书
一种航天用高纯水处理系统
技术领域
本实用新型涉及水处理领域，尤其涉及一种用于清洗的航天用高纯水处理系统。
背景技术
高纯水是指将水中的导电介质几乎全部去除，又将水中不离解的胶体物质、气体和有机物均去除至很低程度的水。一般高纯水的含盐量在0. 3mg/L以下，电导率小于0.2μs/cm。而由于航天航空设备的特殊性，要求所用水处理系统产水水质在达到现行国家最高标准——电子级水Ⅰ级标准基础上，必须满足高精尖设备生产中对颗粒、总有机碳指标的更高要求。
但目前的纯水处理设备均很难达到航天用高纯水的要求。
实用新型内容
针对上述技术问题，本实用新型的目的是提供一种新的符合航天用高纯水标准的水处理系统。
本实用新型的技术方案如下：
一种航天用高纯水处理系统，其包括
原水箱;
预处理装置;所述预处理装置通过原水泵与所述原水箱连通;
反渗透处理装置;所述反渗透处理装置与所述预处理装置通过第一高压泵连通;
纯水箱，所述纯水箱与所述反渗透处理装置的出水管路连通;
EDI处理装置，所述EDI处理装置与所述纯水箱相连通;
氮封水箱，所述氮封水箱与所述EDI处理装置的出水管路连通;
TOC降解器，所述TOC降解器与所述氮封水箱通过第一增压泵相连通;
抛光混床，所述TOC降解器与所述抛光混床相连通;以及
杀菌装置，所述杀菌装置与所述抛光混床相连通;
原水箱中的原水经过预处理装置处理后进入反渗透处理装置，经过反渗透处理装置处理的反渗透出水进入纯水箱后进入EDI处理装置处理后进入氮封水箱;氮封水箱中的水依次经过TOC降解器、抛光混床和杀菌装置处理后得到所述航天用高纯水。
其中，所述预处理装置包括相互连通的超滤装置和超滤产水箱，所述原水箱与所述超滤装置通过原水泵连通，所述超滤产水箱与所述反渗透处理装置通过第一高压泵连通。
其中，所述预处理装置还包括精密过滤器，所述精密过滤器设置在所述原水箱与所述超滤装置之间和/或所述超滤产水箱和所述反渗透装置之间。
其中，所述超滤产水箱与所述精密过滤器之间通过第二增压泵相连通，所述精密过滤器与所述反渗透处理装置之间通过所述第一高压泵连通。
其中，所述反渗透处理装置包括一级反渗透装置和二级反渗透装置，所述纯水箱包括一级纯水箱和二级纯水箱;经过所述预处理装置处理的水依次经过一级反渗透装置处理后进入一级纯水箱，一级纯水箱中的水进入二级反渗透处理装置处理后进入二级纯水箱，所述二级纯水箱与所述EDI处理装置相连通。
其中，在所述纯水箱和所述EDI处理装置之间还设置有脱气装置，所述脱气装置包括相互连接的脱气膜堆和真空泵，所述纯水箱中的水通过第二增压泵进入脱气膜堆处理后进入EDI处理装置。
其中，所述抛光混床包括串联连接的第一抛光混床和第二抛光混床，氮封水箱中的水经过TOC降解器处理后依次经过所述第一抛光混床和所述第二抛光混床后进入所述杀菌装置。
其中，所述杀菌装置为紫外杀菌装置。
其中，所述氮封水箱之后的连接管路的材质均为PVDF。
其中，在所述杀菌装置之后还设置有微米滤器
本实用新型的有益效果是：
(1)本实用新型的航天用高纯水处理系统采用了预处理+反渗透+EDI+TOC降解+离子交换+杀菌的处理工艺，通过多重的处理工艺保证其出水可满足航天用水尤其是航天清洗用水的要求;
(2)本实用新型的航天用高纯水处理系统采用了氮封水箱来储存经过EDI处理装置处理后的出水，其可以将EDI出水与空气完全隔绝以防止空气中的二氧化碳等气体进入EDI出水中。
