申请日2018.04.14
公开(公告)日2018.12.11
IPC分类号C02F9/06
摘要
本实用新型公开了一种用于处理印染废水高色度的装置，包括絮凝罐，所述絮凝罐一侧设置有存放桶，所述絮凝罐另一侧设置有抽入管，所述存放桶底部设置有排放管，所述排放管上设置有阀门，所述抽入管上设置有提升泵，所述提升泵一侧设置有电化降解槽。本实用新型通过设置第一过滤网、第二过滤网、转轴和缠绕杆，当废水通过排入管进入时，经过第一过滤网的过滤，转轴带动第一过滤网转动，防止纤维堵塞第一过滤网，未被第一过滤网过滤的纤维进入到第一过滤网和第二过滤网之间的空间内，转轴转动时带动支撑杆和缠绕杆转动，缠绕杆将残余的纤维缠绕在缠绕杆上，第二过滤网可以进一步对废水进行过滤，有利于提高过滤的效果。
权利要求书

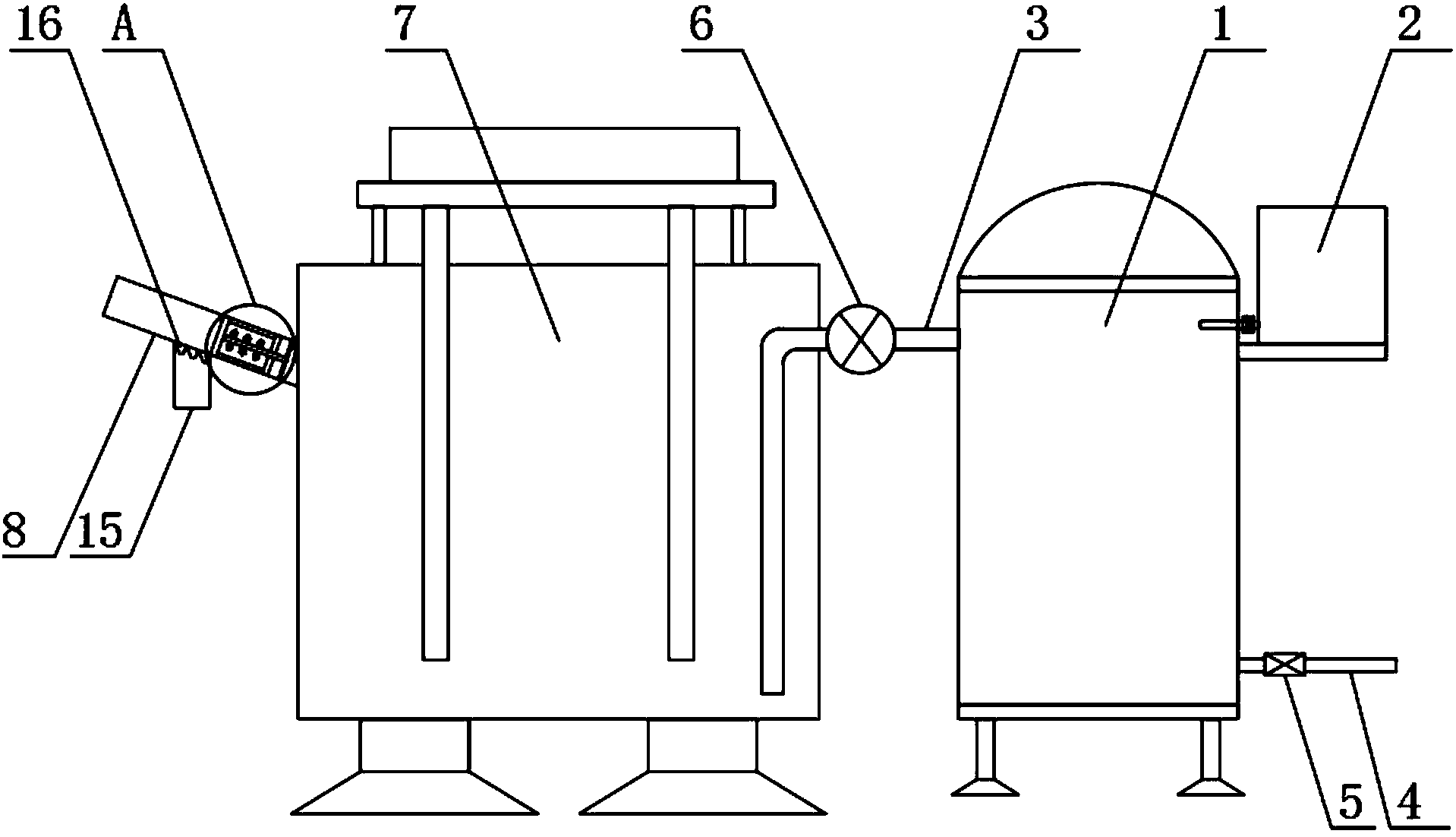

1.一种用于处理印染废水高色度的装置，包括絮凝罐(1)，其特征在于：所述絮凝罐(1)一侧设置有存放桶(2)，所述絮凝罐(1)另一侧设置有抽入管(3)，所述存放桶(2)底部设置有排放管(4)，所述排放管(4)上设置有阀门(5)，所述抽入管(3)上设置有提升泵(6)，所述提升泵(6)一侧设置有电化降解槽(7)，所述电化降解槽(7)一侧设置有排入管(8)，所述排入管(8)内部设置有第一过滤网(9)，所述第一过滤网(9)一侧设置有第二过滤网(10)，所述第二过滤网(10)上贯穿设置有转轴(11)，所述转轴(11)表面设置有拨板(12)，所述转轴(11)表面设置有支撑杆(13)，所述支撑杆(13)表面设置有缠绕杆(14)，所述排入管(8)底部设置有收集桶(15)，所述收集桶(15)内部设置有阻拦圈(16)。
2.根据权利要求1所述的一种用于处理印染废水高色度的装置，其特征在于：所述抽入管(3)一端设置在电化降解槽(7)内侧底部。
3.根据权利要求1所述的一种用于处理印染废水高色度的装置，其特征在于：所述第二过滤网(10)与排入管(8)固定连接。
4.根据权利要求1所述的一种用于处理印染废水高色度的装置，其特征在于：所述拨板(12)和缠绕杆(14)均倾斜设置。
5.根据权利要求1所述的一种用于处理印染废水高色度的装置，其特征在于：所述第一过滤网(9)与转轴(11)固定连接。
6.根据权利要求1所述的一种用于处理印染废水高色度的装置，其特征在于：所述阻拦圈(16)的形状设置为圆台形。
说明书
一种用于处理印染废水高色度的装置
技术领域
本实用新型涉及废水处理技术领域，特别涉及一种用于处理印染废水高色度的装置。
背景技术
印染行业是典型的高耗水产业每年需消耗近亿吨的工艺用软化水。印染废水来源及污染物成分十分复杂，具有水质变化大、有机物含量高度高(主要为有色染料)等特点，直接排放对人类健康和生存环境带来极大危害，同时造成水资源的浪费。随着国家和社会对环境保护要求的日益重视和对可持续发展的要求，传统的处理方法已越来越难以满足生产和环保的要求。现有的处理方式有两种，一种是吸附脱色技术，第二种是絮凝脱色技术，絮凝脱色技术投资费用低，设备占地少，处理量大，是一种被普遍采用的脱色技术。在使用絮凝脱色技术处理时，在将废水投入到絮凝罐中进行反应时，由于废水中含有加工后残留的纤维，影响絮凝的效果，需要对其进行过滤，但是现有的过滤效果有待提高。
因此，发明一种用于处理印染废水高色度的装置来解决上述问题很有必要。
实用新型内容
本实用新型的目的在于提供一种用于处理印染废水高色度的装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种用于处理印染废水高色度的装置，包括絮凝罐，所述絮凝罐一侧设置有存放桶，所述絮凝罐另一侧设置有抽入管，所述存放桶底部设置有排放管，所述排放管上设置有阀门，所述抽入管上设置有提升泵，所述提升泵一侧设置有电化降解槽，所述电化降解槽一侧设置有排入管，所述排入管内部设置有第一过滤网，所述第一过滤网一侧设置有第二过滤网，所述第二过滤网上贯穿设置有转轴，所述转轴表面设置有拨板，所述转轴表面设置有支撑杆，所述支撑杆表面设置有缠绕杆，所述排入管底部设置有收集桶，所述收集桶内部设置有阻拦圈。
优选的，所述抽入管一端设置在电化降解槽内侧底部。
优选的，所述第二过滤网与排入管固定连接。
优选的，所述拨板和缠绕杆均倾斜设置。
优选的，所述第一过滤网与转轴固定连接。
优选的，所述阻拦圈的形状设置为圆台形。
本实用新型的技术效果和优点：通过设置第一过滤网、第二过滤网、转轴和缠绕杆，当废水通过排入管进入时，经过第一过滤网的过滤，转轴带动第一过滤网转动，防止纤维堵塞第一过滤网，未被第一过滤网过滤的纤维进入到第一过滤网和第二过滤网之间的空间内，转轴转动时带动支撑杆和缠绕杆转动，缠绕杆将残余的纤维缠绕在缠绕杆上，第二过滤网可以进一步对废水进行过滤，有利于提高过滤的效果，通过设置拨板，废水从排入管继续向下流动时，废水推动拨板，拨板带动转轴，有利于节约电力资源，通过设置收集桶和阻拦圈，过滤掉的纤维通过阻拦圈进入到收集桶中，圆台形的阻拦圈可以减少纤维从收集桶中溢出，提高了实用性。
