申请日2018.04.14
公开(公告)日2018.07.31
IPC分类号C02F9/02; C02F103/28
摘要
本发明涉及环保设备技术领域，尤其为一种造纸废水回收槽，包括刮板、超滤膜、射流泵、溶气泵和第二壳体，所述第二壳体左侧开设有排水口，所述第二壳体左侧底端固定连接有第一电机，所述传送带外侧固定连接有栅格，所述隔板顶端固定连接有第二电机，所述履带外侧固定连接有刮板，所述溶气泵左端固定连接有通气管，所述溶气泵右端固定连接有通水管，所述通水管顶端固定连接有射流泵，所述射流泵输出端固定连接有射流管，所述第一壳体内部设有超滤膜，所述第二壳体右侧底端固定连接有集浆斗，本发明结构科学合理，能更完全的将纸浆纤维回收，且物理方法处理更环保，具有巨大的经济效益和广泛的市场需求，值得推广。
权利要求书

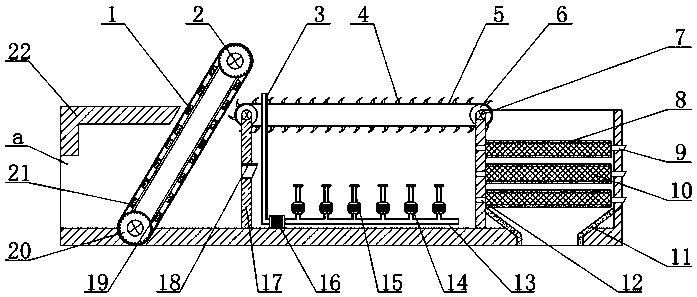

1.一种造纸废水回收槽，包括刮板(4)、超滤膜(10)、射流泵(14)、溶气泵(16)和第二壳体(22)，其特征在于：所述第二壳体(22)左侧开设有排水口(a)，所述第二壳体(22)左侧底端固定连接有第一电机(2)，所述第一电机(2)主轴末端固定连接有齿轮(20)，所述齿轮(20)啮合连接有链条(1)，所述链条(1)内侧固定连接有传送带(19)，所述传送带(19)外侧固定连接有栅格(21)，所述第二壳体(22)底端内壁固定连接有隔板(17)，所述隔板(17)中央固定连接有连接管(18)，所述隔板(17)顶端固定连接有第二电机(7)，所述第二电机(7)主轴末端固定连接有滚筒(6)，所述滚筒(6)外侧转动连接有履带(5)，所述履带(5)外侧固定连接有刮板(4)，所述隔板(17)底端右侧设有溶气泵(16)，所述溶气泵(16)左端固定连接有通气管(3)，所述溶气泵(16)右端固定连接有通水管(13)，所述通水管(13)顶端固定连接有射流泵(14)，所述射流泵(14)输出端固定连接有射流管(15)，所述第二壳体(22)右端固定连接有出水管(9)，所述出水管(9)左端固定连接有第一壳体(8)，所述第一壳体(8)内部设有超滤膜(10)，所述第一壳体(8)左端固定连接有进水管(12)，所述进水管(12)固定连接在第二壳体(22)内部，所述第二壳体(22)右侧底端固定连接有集浆斗(11)。
2.根据权利要求1所述的一种造纸废水回收槽，其特征在于：所述第一电机(2)呈上下设置，上方所述第一电机(2)位于第二壳体(22)上方。
3.根据权利要求1所述的一种造纸废水回收槽，其特征在于：所述栅格(21)固定连接在传送带(19)外侧，所述传送带(19)呈倾斜设置。
4.根据权利要求1所述的一种造纸废水回收槽，其特征在于：所述通气管(3)的高度大于第二壳体(22)的高度。
5.根据权利要求1所述的一种造纸废水回收槽，其特征在于：所述集浆斗(11)的形状为漏斗状。
说明书
一种造纸废水回收槽
技术领域
本发明涉及环保设备技术领域，具体为一种造纸废水回收槽。
背景技术
纸业是现代社会一种需求量非常大的产品，造纸行业在现代工业化过程中面临着各种各样的挑战，现有的造纸工业中会产生大量的工业废水，虽然这些工业废水得到一定程度的处理，但是其中存在的一些可回收纸浆却并未得到充分回收利用，造成浪费的同时也不利于环保的要求，因此，对造纸废水回收槽的需求日益增长。
一般的造纸废水处理装置都是利用化学方法将废水处理，通过化学反应将纸浆沉淀再回收利用，这样的方式使废水会发生再次污染，没有环保效果且达不到将纸浆全部回收的效果，普通造纸废水处理装置没有设置很多次的纸浆回收，造纸废水中最能直接利用的就是残余纸浆，普通的装置不足以将造纸废水中的纸浆全部回收，达不到造纸废水回收的作用，因此，针对上述问题提出一种造纸废水回收槽。
发明内容
本发明的目的在于提供一种造纸废水回收槽，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：
一种造纸废水回收槽，包括刮板、超滤膜、射流泵、溶气泵和第二壳体，所述第二壳体左侧开设有排水口，所述第二壳体左侧底端固定连接有第一电机，所述第一电机主轴末端固定连接有齿轮，所述齿轮啮合连接有链条，所述链条内侧固定连接有传送带，所述传送带外侧固定连接有栅格，所述第二壳体底端内壁固定连接有隔板，所述隔板中央固定连接有连接管，所述隔板顶端固定连接有第二电机，所述第二电机主轴末端固定连接有滚筒，所述滚筒外侧转动连接有履带，所述履带外侧固定连接有刮板，所述隔板底端右侧设有溶气泵，所述溶气泵左端固定连接有通气管，所述溶气泵右端固定连接有通水管，所述通水管顶端固定连接有射流泵，所述射流泵输出端固定连接有射流管，所述第二壳体右端固定连接有出水管，所述出水管左端固定连接有第一壳体，所述第一壳体内部设有超滤膜，所述第一壳体左端固定连接有进水管，所述进水管固定连接在第二壳体内部，所述第二壳体右侧底端固定连接有集浆斗。
优选的，所述第一电机呈上下设置，上方所述第一电机位于第二壳体上方。
优选的，所述栅格固定连接在传送带外侧，所述传送带呈倾斜设置。
优选的，所述通气管的高度大于第二壳体的高度。
优选的，所述集浆斗的形状为漏斗状。
与现有技术相比，本发明的有益效果是：
1、本发明中，通过设置的栅格和传送带与链条之间的配合，可以将率先进入第二壳体内的废水进行除渣，栅格将长纤维收集，利用这种方式将长纤维先收集避免了后面除浆流程的拥堵，通过传送可以直接回收再利用;
2、本发明中，通过设置溶气泵和射流泵可以将装置内的废水进行翻腾，避免纸浆直接沉淀在装置底部不便回收，利用这种方式将废水不断翻腾，使残余纸浆漂浮在废水表面通过刮板将残余纸浆收集，再通过传送直接运送到集浆斗中直接回收，方便快捷;
3、本发明中，通过设置超滤膜与进水管和出水管之间的配合，可以再次将废水过滤，直接将残余纸浆析出落在集浆斗中，通过集浆斗全部回收，利用这种物理方法处理废水回收，不将废水再次污染，环保且能更好的将纸浆回收再利用。
