申请日2018.04.13
公开(公告)日2018.06.29
IPC分类号C10L3/10
摘要
本发明公开了一种用于污水处理的脱硫装置，包括塔体，塔体的上侧为敞口结构，在塔体的敞口处配合连接端盖，在端盖的顶部连接出气管，在塔体上部的一侧连接进料管，在塔体内配合连接两个平行设置的网板，在两个网板之间填充脱硫剂，在下侧网板上方的塔体上连接出料管，在塔体的地步连接进气管，在进气管上连接排空管。本发明的优点：本发明所提供的脱硫装置，结构简单，占地面积小，沼气进入脱硫装置后串过脱硫剂后排出，在脱硫剂的作用下沼气得到净化，脱硫效果好，本装置的脱硫剂能够多次使用，安全性能好，无需专人值守和维护，无需任何动力设备运行平稳，造价低。
权利要求书

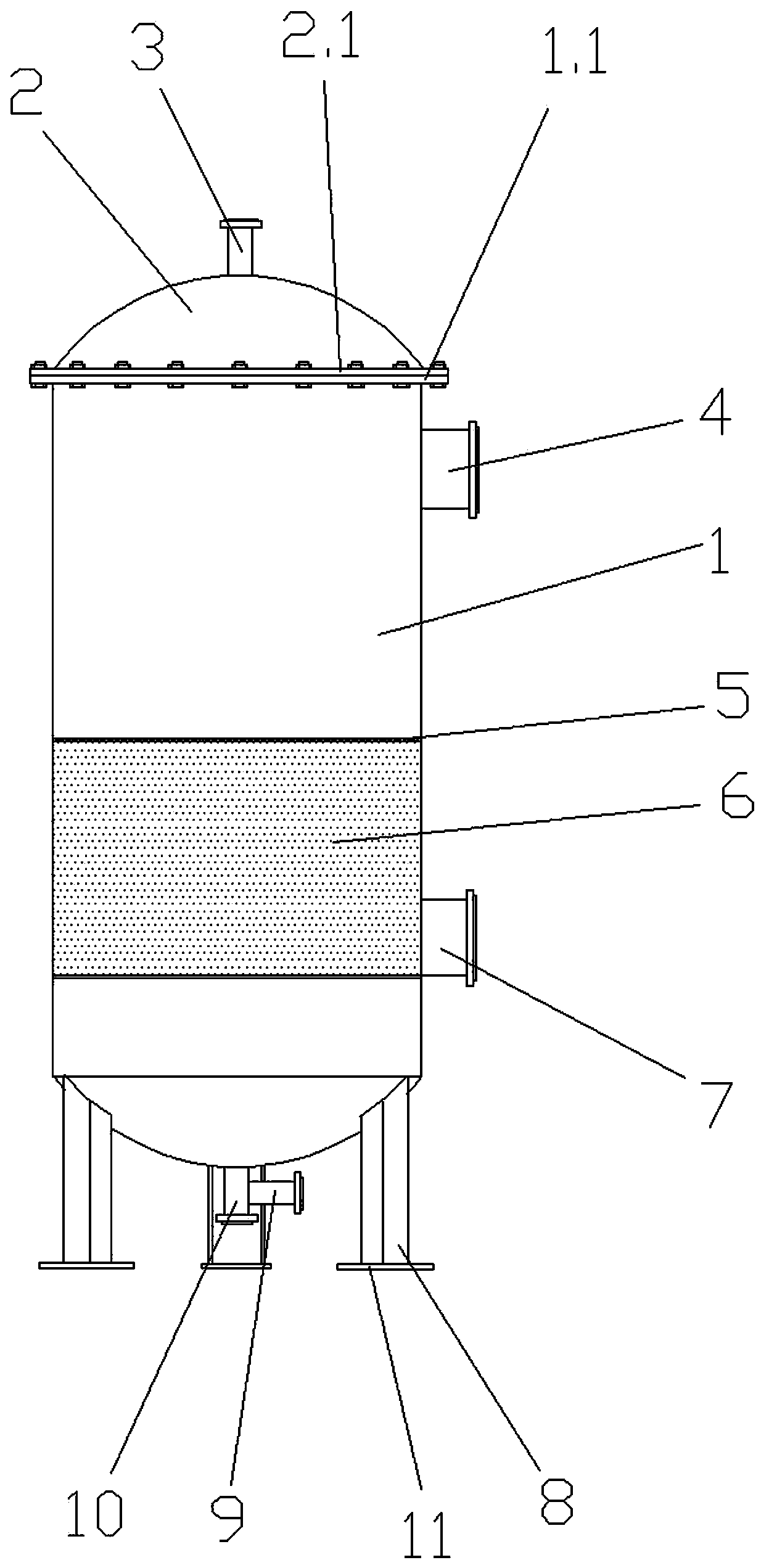

1.一种用于污水处理的脱硫装置，其特征在于：包括塔体(1)，塔体(1)的上侧为敞口结构，在塔体(1)的敞口处配合连接端盖(2)，在端盖(2)的顶部连接出气管(3)，在塔体(1)上部的一侧连接进料管(4)，在塔体(1)内配合连接两个平行设置的网板(5)，在两个网板(5)之间填充脱硫剂(6)，在下侧网板(5)上方的塔体(1)上连接出料管(7)，在塔体(1)的地步连接进气管(9)，在进气管(9)上连接排空管(10)。
2.根据权利要求1所述的一种用于污水处理的脱硫装置，其特征在于：所述塔体(1)为圆筒结构，塔体(1)的底部为半球形结构，在塔体(1)的底部安装三个均匀设置的支腿(8)，在每个支腿(8)的底部均安装一个支撑板(9)。
3.根据权利要求1所述的一种用于污水处理的脱硫装置，其特征在于：所述端盖(2)为半球形盖，在端盖(2)的开口处设有上法兰(2.1)，在所述塔体(1)的敞口设有下法兰(1.1)，上法兰(2.1)与下法兰(1.1)对应配合，并通过螺栓连接固定。
4.根据权利要求1所述的一种用于污水处理的脱硫装置，其特征在于：在所述进料管(4)的开口处配合连接进料端盖，在所述出料管(7)的开口处配合连接出料端盖。
5.根据权利要求1所述的一种用于污水处理的脱硫装置，其特征在于：所述进气管(9)为L型管，所述排空管(10)连接在进气管(9)的竖直管处。
说明书
一种用于污水处理的脱硫装置
技术领域
本发明涉及污水处理技术领域，尤其涉及一种用于污水处理的脱硫装置。
背景技术
污水处理是指为使水质达到一定使用标准而采取的物理、化学措施。人类进行水处理的方式已经有相当多年历史，物理方法包括利用各种孔径大小不同的滤材，利用吸附或阻隔方式，将水中的杂质排除在外，吸附方式中较重要者为以活性炭进行吸附，阻隔方法则是将水通过滤材，让体积较大的杂质无法通过，进而获得较为干净的水。另外，物理方法也包括沉淀法，就是让比重较小的杂质浮于水面捞出，或是比重较大的杂质沉淀于下，进而取得。化学方法则是利用各种化学药品将水中杂质转化为对人体伤害较小的物质，或是将杂质集中，历史最久的化学处理方法应该可以算是用明矾加入水中，水中杂质集合后，体积变大，便可用过滤法，将杂质去除。
在污水处理过程中，厌氧工艺是比较常用的一种加工手段，厌氧工艺会产生沼气，沼气为了储存利用，需要经管网、沼气净化和安全设备以后进入储气柜进行储存，沼气净化时，需要进行脱硫处理，现阶段在进行脱硫操作时，脱硫装置的占地面积大，结构复杂，脱硫效果差，脱硫装置需要专人值守，设备运行效果不稳。
发明内容
本发明的目的是为了解决现有技术中存在的缺点，而提出的一种用于污水处理的脱硫装置。
为了实现上述目的，本发明采用了如下技术方案：
一种用于污水处理的脱硫装置，其特征在于：包括塔体，塔体的上侧为敞口结构，在塔体的敞口处配合连接端盖，在端盖的顶部连接出气管，在塔体上部的一侧连接进料管，在塔体内配合连接两个平行设置的网板，在两个网板之间填充脱硫剂，在下侧网板上方的塔体上连接出料管，在塔体的地步连接进气管，在进气管上连接排空管。
优选地，所述塔体为圆筒结构，塔体的底部为半球形结构，在塔体的底部安装三个均匀设置的支腿，在每个支腿的底部均安装一个支撑板。
优选地，所述端盖为半球形盖，在端盖的开口处设有上法兰，在所述塔体的敞口设有下法兰，上法兰与下法兰对应配合，并通过螺栓连接固定。
优选地，在所述进料管的开口处配合连接进料端盖，在所述出料管的开口处配合连接出料端盖。
优选地，所述进气管为L型管，所述排空管连接在进气管的竖直管处。
本发明的优点在于：本发明所提供的脱硫装置，结构简单，占地面积小，沼气进入脱硫装置后串过脱硫剂后排出，在脱硫剂的作用下沼气得到净化，脱硫效果好，本装置的脱硫剂能够多次使用，安全性能好，无需专人值守和维护，无需任何动力设备运行平稳，造价低。
