申请日2017.12.20
公开(公告)日2018.04.10
IPC分类号C02F9/14; C02F101/30
摘要
本发明公开了一种齿轮齿条配合式医疗污水曝气处理装置，包括装置箱、连接架、曝气箱、转动电机、搅拌绞龙和斜滤板，所述滑块的下侧对称焊接有连接架，连接架的下侧固定连接有曝气箱，从动齿轮的轮芯处过盈配合安装有搅拌轴，搅拌轴下端固定连接有搅拌绞龙。通过搅拌绞龙间歇性顺时针和逆时针转动，相比普通的单方向搅动曝气，污水的曝气效果更好，曝气更加充分;同时曝气箱左右移动，能使搅拌绞龙内部的搅动的范围更大，避免出现曝气箱内部出现曝气死角，进一步提高曝气的效果。
权利要求书

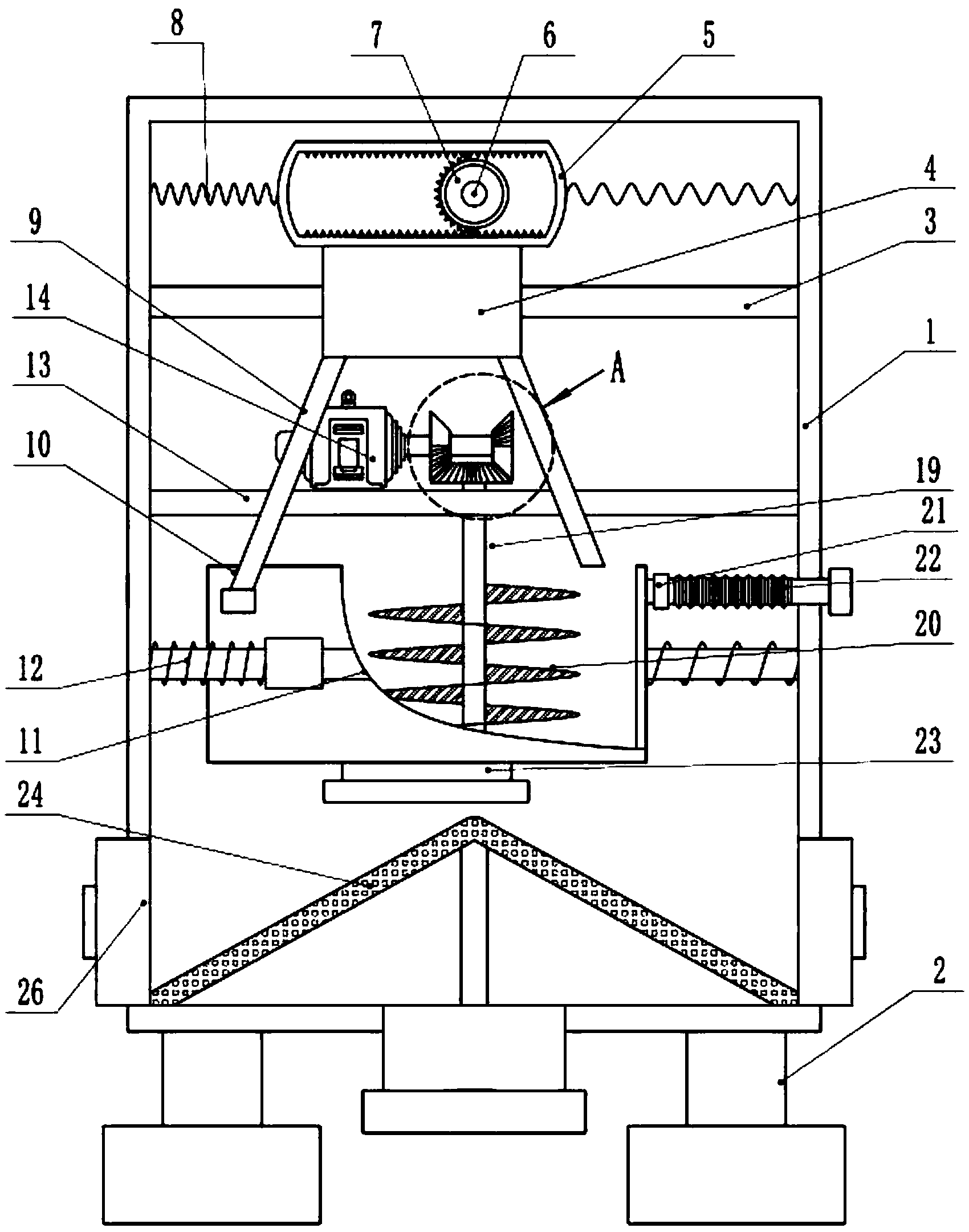

1.一种齿轮齿条配合式医疗污水曝气处理装置，包括装置箱(1)、连接架(9)、曝气箱(10)、转动电机(14)、搅拌绞龙(20)和斜滤板(24)，其特征在于：所述装置箱(1)下侧四角位置均设有底脚(2)，底脚(2)与装置箱(1)之间焊接连接，所述装置箱(1)内部左右两侧内壁之间水平焊接有滑架(3)，滑架(3)上滑动安装有滑块(4)，滑块(4)上侧通过螺钉固定安装有平移框架(5)，所述装置箱(1)后侧还固定安装有驱动电机(6)，驱动电机(6)的输出轴向前且驱动电机(6)的输出轴上过盈配合安装有异形齿轮(7)，所述滑块(4)的下侧对称焊接有连接架(9) ，连接架(9)的下侧固定连接有曝气箱(10)，曝气箱(10)的前后两侧设有滑杆(11)，曝气箱(10)滑动安装在滑杆(11)上，曝气箱(10)的左右两侧与装置箱(1)内壁之间还连接有弹簧(12)，滑杆(11)从弹簧(12)的内部中心穿过，所述装置箱(1)内部还通过螺钉固定安装有隔板(13)，隔板(13)位于曝气箱(10)的上方，隔板(13)上侧通过支架固定安装有转动电机(14)，转动电机(14)的输出轴水平向右且转动电机(14)的输出轴上通过联轴器固定连接有连接轴(15)，连接轴(15)上固定安装有主动齿轮A(16)和主动齿轮B(17)，主动齿轮A(16)和主动齿轮B(17)位置相对，所述主动齿轮A(16)和主动齿轮B(17)之间设有从动齿轮(18)，从动齿轮(18)的轮芯处过盈配合安装有搅拌轴(19)，搅拌轴(19)竖直向下且穿出隔板(13)，搅拌轴(19)下端固定连接有搅拌绞龙(20)，搅拌绞龙(20)位于曝气箱(10)内部，所述曝气箱(10)的右侧开有进水口(21)，进水口(21)的外侧螺纹连接有软管(22)，软管(22)的另一端穿出装置箱(1)，曝气箱(10)的下侧中心位置开有第一出水口(23)，第一出水口(23)上设有开关，所述装置箱(1)的左右两侧均开有除杂口(26)，除杂口(26)上铰接有开关门，所述装置箱(1)下侧中心位置还开有第二出水口(25)。
2.根据权利要求(1)所述的一种齿轮齿条配合式医疗污水曝气处理装置，其特征在于：所述平移框架(5)内部上下两侧设有啮合齿。
3.根据权利要求(1)所述的一种齿轮齿条配合式医疗污水曝气处理装置，其特征在于：所述异形齿轮(7)上二分之一部分设有啮合齿。
4.根据权利要求(1)所述的一种齿轮齿条配合式医疗污水曝气处理装置，其特征在于：所述主动齿轮A(16)和主动齿轮B(17)均异形锥齿轮，主动齿轮A(16)和主动齿轮B(17)的外齿部均一半有齿一半无齿。
5.根据权利要求(1)所述的一种齿轮齿条配合式医疗污水曝气处理装置，其特征在于：所述搅拌轴(19)与隔板(13)之间通过轴承转动连接。
6.根据权利要求(1)所述的一种齿轮齿条配合式医疗污水曝气处理装置，其特征在于：所述软管(22)为可伸缩结构。
7.根据权利要求(1)所述的一种齿轮齿条配合式医疗污水曝气处理装置，其特征在于：所述曝气箱(10)下方设有斜滤板(24)，斜滤板(24)呈“V”字形且斜滤板(24)上开有若干组圆形的过滤孔。
说明书
一种齿轮齿条配合式医疗污水曝气处理装置
技术领域
本发明涉及一种曝气装置，具体是一种齿轮齿条配合式医疗污水曝气处理装置。
背景技术
曝气指将空气中的氧强制向液体中转移的过程，其目的是获得足够的溶解氧。此外，曝气还有防止池内悬浮体下沉，加强池内有机物与微生物及溶解氧接触的目的，从而保证池内微生物在有充足溶解氧的条件下，对污水中有机物的氧化分解作用。
在对医疗污水进行曝气处理时，通过单方向搅动曝气，曝气的效果不佳同时经常会出现曝气箱内部出现曝气不到位或者曝气死角的情况，大大降低曝气的效果，同时在对污水过滤时，杂物停留在装置箱内不好清理。
发明内容
本发明的目的在于提供一种齿轮齿条配合式医疗污水曝气处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：
一种齿轮齿条配合式医疗污水曝气处理装置，包括装置箱、连接架、曝气箱、转动电机、搅拌绞龙和斜滤板，所述装置箱下侧四角位置均设有底脚，底脚与装置箱之间焊接连接，所述装置箱内部左右两侧内壁之间水平焊接有滑架，滑架上滑动安装有滑块，滑块上侧通过螺钉固定安装有平移框架，所述装置箱后侧还固定安装有驱动电机，驱动电机的输出轴向前且驱动电机的输出轴上过盈配合安装有异形齿轮。
所述滑块的下侧对称焊接有连接架 ，连接架的下侧固定连接有曝气箱，所述曝气箱的前后两侧设有滑杆，曝气箱滑动安装在滑杆上，曝气箱的左右两侧与装置箱内壁之间还连接有弹簧，滑杆从弹簧的内部中心穿过，所述装置箱内部还通过螺钉固定安装有隔板，隔板位于曝气箱的上方，隔板上侧通过支架固定安装有转动电机，转动电机的输出轴水平向右且转动电机的输出轴上通过联轴器固定连接有连接轴，连接轴上固定安装有主动齿轮A和主动齿轮B，主动齿轮A和主动齿轮B位置相对，且主动齿轮A和主动齿轮B均异形锥齿轮，所述主动齿轮A和主动齿轮B之间设有从动齿轮，从动齿轮的轮芯处过盈配合安装有搅拌轴，搅拌轴竖直向下且穿出隔板，搅拌轴下端固定连接有搅拌绞龙，搅拌绞龙位于曝气箱内部，搅拌绞龙对曝气箱内部的医疗污水进行搅拌曝气，所述曝气箱的右侧开有进水口，进水口的外侧螺纹连接有软管，软管的另一端穿出装置箱，软管用于对曝气箱内部加入污水，曝气箱的下侧中心位置开有第一出水口，第一出水口上设有开关，所述曝气箱下方设有斜滤板，所述装置箱的左右两侧均开有除杂口，除杂口上铰接有开关门，打开除杂口上开关门即可利用扒手将斜滤板上残留的杂物掏出，方便清理，避免出现杂物堵塞斜滤板上的过滤孔，所述装置箱下侧中心位置还开有第二出水口，第二出水口用于曝气和过滤后的污水排出。
作为本发明进一步的方案：所述平移框架内部上下两侧设有啮合齿。
作为本发明再进一步的方案：所述异形齿轮上二分之一部分设有啮合齿。
作为本发明再进一步的方案：所述主动齿轮A和主动齿轮B均异形锥齿轮，主动齿轮A和主动齿轮B的外齿部均一半有齿一半无齿。
作为本发明再进一步的方案：所述搅拌轴与隔板之间通过轴承转动连接。
作为本发明再进一步的方案：所述软管为可伸缩结构。
作为本发明再进一步的方案：所述曝气箱下方设有斜滤板，斜滤板呈“V”字形且斜滤板上开有若干组圆形的过滤孔。
与现有技术相比，本发明的有益效果是：1.通过搅拌绞龙间歇性顺时针和逆时针转动，相比普通的单方向搅动曝气，污水的曝气效果更好，曝气更加充分，
2.同时曝气箱左右移动，能使搅拌绞龙内部的搅动的范围更大，避免出现曝气箱内部出现曝气死角，进一步提高曝气的效果;
3.设置除杂口，即可利用扒手将斜滤板上残留的杂物掏出，方便清理，避免出现杂物堵塞斜滤板上的过滤孔。
