申请日2017.12.27
公开(公告)日2018.04.10
IPC分类号C02F9/08; C02F101/30
摘要
本发明公开了一种有机废水处理用氧化反应器，包括反应器，反应器内部从上到下依次设有液体氧化反应区、紫外灯氧化反应区、固体氧化反应区、电氧化反应区、臭氧氧化反应区、出水区，液体氧化反应区一侧设有废水进水管，液体氧化反应区顶端设有液体催化剂进料管，紫外灯氧化反应区内壁上设有若干个紫外灯，固体氧化反应区内设有过滤网，过滤网内设有固体催化剂，电氧化反应区内壁一侧设有阳电极板，电氧化反应区内壁另一侧设有阴电极板，臭氧氧化反应区内部设有布气器，布气器与臭氧进气管连接，出水区内部设有布水器，布水器与出水管连接。有益效果：能够有效的对有机废水进行氧化催化，为后续絮凝沉淀起到很好的作用。
权利要求书

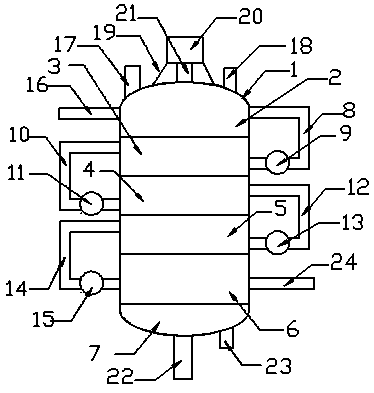

1.一种有机废水处理用氧化反应器，包括反应器(1)，其特征在于，反应器(1)的内部从上到下依次设置有液体氧化反应区(2)、紫外灯氧化反应区(3)、固体氧化反应区(4)、电氧化反应区(5)、臭氧氧化反应区(6)、出水区(7)，所述液体氧化反应区(2)的一侧设置有废水进水管(16)，所述液体氧化反应区(2)的顶端设置有液体催化剂进料管(17)，所述紫外灯氧化反应区(3)的内壁上均匀设置有若干个紫外灯(26)，所述固体氧化反应区(4)内设置有过滤网(31)，所述过滤网(31)内设置有固体催化剂(32)，所述电氧化反应区(5)的内壁一侧设置有阳电极板(33)，所述电氧化反应区(5)的内壁另一侧设置有阴电极板(34)，所述臭氧氧化反应区(6)的内部设置有布气器(27)，所述布气器(27)的表面均匀设置有若干个散气孔(28)，所述布气器(27)与臭氧进气管(24)连接，所述出水区(7)的内部设置有布水器(29)，所述布水器(29)的表面均匀设置有若干个进水孔(30)，所述布水器(29)与出水管(22)连接。
2.根据权利要求1所述的一种有机废水处理用氧化反应器，其特征在于，所述液体氧化反应区(2)与紫外灯氧化反应区(3)的外侧设置有第一循环管(8)，所述第一循环管(8)上设置有第一循环泵(9)。
3.根据权利要求1所述的一种有机废水处理用氧化反应器，其特征在于，所述紫外灯氧化反应区(3)与固体氧化反应区(4)的外侧设置有第二循环管(10)，所述第二循环管(10)上设置有第二循环泵(11)。
4.根据权利要求1所述的一种有机废水处理用氧化反应器，其特征在于，所述固体氧化反应区(4)与电氧化反应区(5)的外侧设置有第三循环管(12)，所述第三循环管(12)上设置有第三循环泵(13)。
5.根据权利要求1所述的一种有机废水处理用氧化反应器，其特征在于，所述电氧化反应区(5)与臭氧氧化反应区(6)的外侧设置有第四循环管(14)，所述第四循环管(14)上设置有第四循环泵(15)。
6.根据权利要求1所述的一种有机废水处理用氧化反应器，其特征在于，所述反应器(1)的顶端设置有泄压管(18)和支架(19)，所述支架(19)上设置有旋转电机(20)。
7.根据权利要求6所述的一种有机废水处理用氧化反应器，其特征在于，所述旋转电机(20)的下端通过联轴器连接有旋转轴(21)，所述旋转轴(21)设置在液体氧化反应区(2)、紫外灯氧化反应区(3)的内部，所述旋转轴(21)上设置有若干对搅拌叶片(25)。
8.根据权利要求1所述的一种有机废水处理用氧化反应器，所述反应器(1)的下端设置有排污管(23)。
说明书
一种有机废水处理用氧化反应器
技术领域
本发明涉及有机废水处理技术领域，具体涉及一种有机废水处理用氧化反应器。
背景技术
随着工业经济的迅速发展，再给人类带来进步的同时，也给环境带来了严重的污染。其中的一些有机物具有难降解、毒性大的特点，对人类健康和生态环境危害极大。
在危废处置行业中，各类废水含有大量的有机物。目前，普遍采用的预处理工艺为铁碳微电解，芬顿氧化，或者破乳氧化，但效果一般，主要原因在于污水中含有的污染因子的种类、数量不尽相同，而采取的手段过于单一，不能使其开环、断键、絮凝、沉淀，严重影响后续处理指标。
发明内容
本发明提供一种有机废水处理用氧化反应器，解决了上述背景技术中遇到的普遍采用的预处理工艺为铁碳微电解，芬顿氧化，或者破乳氧化，效果一般，主要原因在于污水中含有的污染因子的种类、数量不尽相同，而采取的手段过于单一，不能使其开环、断键、絮凝、沉淀，严重影响后续处理指标的问题。
为了解决上述技术问题，本发明提供了如下的技术方案：
本发明一种有机废水处理用氧化反应器，包括反应器，反应器的内部从上到下依次设置有液体氧化反应区、紫外灯氧化反应区、固体氧化反应区、电氧化反应区、臭氧氧化反应区、出水区，所述液体氧化反应区的一侧设置有废水进水管，所述液体氧化反应区的顶端设置有液体催化剂进料管，所述紫外灯氧化反应区的内壁上均匀设置有若干个紫外灯，所述固体氧化反应区内设置有过滤网，所述过滤网内设置有固体催化剂，所述电氧化反应区的内壁一侧设置有阳电极板，所述电氧化反应区的内壁另一侧设置有阴电极板，所述臭氧氧化反应区的内部设置有布气器，所述布气器的表面均匀设置有若干个散气孔，所述布气器与臭氧进气管连接，所述出水区的内部设置有布水器，所述布水器的表面均匀设置有若干个进水孔，所述布水器与出水管连接。
作为本发明的一种优选技术方案，所述液体氧化反应区与紫外灯氧化反应区的外侧设置有第一循环管，所述第一循环管上设置有第一循环泵，便于将紫外灯氧化反应区的有机废水运送到液体氧化反应区中进行重新处理氧化。
作为本发明的一种优选技术方案，所述紫外灯氧化反应区与固体氧化反应区的外侧设置有第二循环管，所述第二循环管上设置有第二循环泵，便于将固体氧化反应区的有机废水运送到紫外灯氧化反应区进行重新处理氧化。
作为本发明的一种优选技术方案，所述固体氧化反应区与电氧化反应区的外侧设置有第三循环管，所述第三循环管上设置有第三循环泵，便于将电氧化反应区的有机废水运送到固体氧化反应区进行重新处理氧化。
作为本发明的一种优选技术方案，所述电氧化反应区与臭氧氧化反应区的外侧设置有第四循环管，所述第四循环管上设置有第四循环泵，便于将臭氧氧化反应区的有机废水运送到电氧化反应区进行重新处理氧化。
作为本发明的一种优选技术方案，所述反应器的顶端设置有泄压管和支架，所述支架上设置有旋转电机，支架上设置有旋转电机，泄压管便于释放反应器里的压力，支架便于固定旋转电机。
作为本发明的一种优选技术方案，所述旋转电机的下端通过联轴器连接有旋转轴，所述旋转轴设置在液体氧化反应区、紫外灯氧化反应区的内部，所述旋转轴上设置有若干对搅拌叶片，便于旋转电机带动旋转轴进行旋转，旋转轴带动搅拌叶片对液体氧化反应区、紫外灯氧化反应区里的有机废水进行搅拌，便于有机废水与催化剂充分接触。
作为本发明的一种优选技术方案，所述反应器的下端设置有排污管，便于去除反应器底部的沉淀。
本发明所达到的有益效果是：该种有机废水处理用氧化反应器，通过在反应器的内部从上到下依次设置有液体氧化反应区、紫外灯氧化反应区、固体氧化反应区、电氧化反应区、臭氧氧化反应区、出水区，便于有机废水在液体氧化反应区内进行液体氧化催化，在紫外灯氧化反应区进行光氧化催化，在固体氧化反应区进行固体氧化催化，在电氧化反应区进行电氧化催化，在臭氧氧化反应区进行臭氧氧化催化，能够有效的对有机废水进行氧化催化，效果好，为后续絮凝沉淀起到很好的作用。
