申请日2017.12.21
公开(公告)日2018.04.20
IPC分类号C02F1/40
摘要
本发明公开了一种污水处理用浮渣收集系统，包括支撑底板与吸入口，所述支撑底板的下端平行设置有支撑脚，且支撑底板的上端外表面的中间位置处固定安装有收集机构，所述收集机构的一侧外表面固定安装有出水口，且收集机构的另一侧外表面设置有出油口，所述收集机构的上端外表面设置有隔离机构与隔离盖。本发明所述的一种污水处理用浮渣收集系统，设有浮动机构、滤网、隔离机构与吸入口，任何液位高度都可正常工作，加大了浮渣收集系统的工作范围，保证浮渣收集系统的正常运行，可以有效地收集隔离水面上的漂浮垃圾，加强了浮渣收集系统的功能多样性，提高了浮渣收集系统的工作效率，带来更好的使用前景。
权利要求书

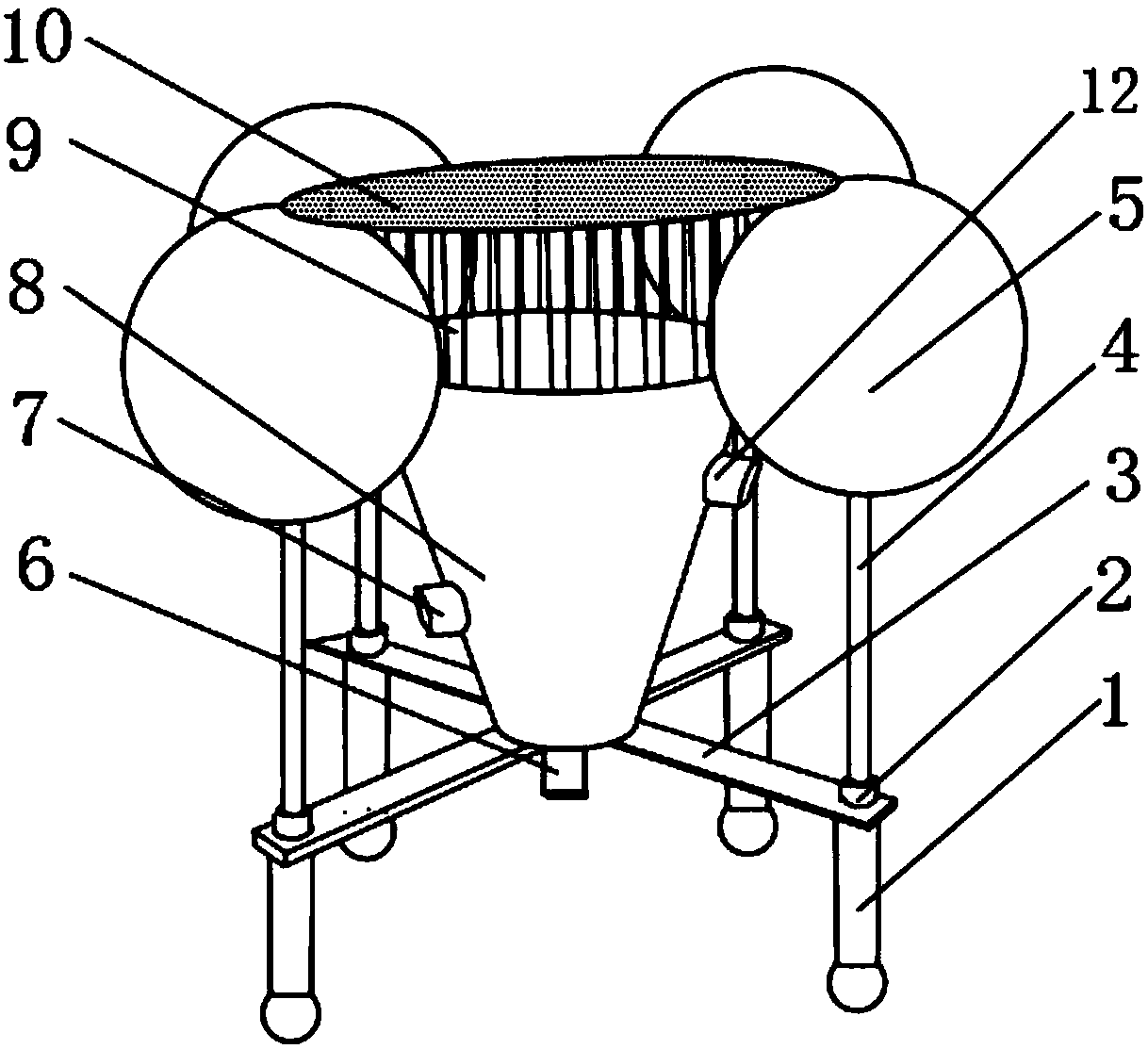

1.一种污水处理用浮渣收集系统，包括支撑底板(3)与吸入口(6)，其特征在于：所述支撑底板(3)的下端平行设置有支撑脚(1)，且支撑底板(3)的上端外表面的中间位置处固定安装有收集机构(8)，所述收集机构(8)的一侧外表面固定安装有出水口(7)，且收集机构(8)的另一侧外表面设置有出油口(12)，所述收集机构(8)的上端外表面设置有隔离机构(9)与隔离盖(10)，且收集机构(8)的内部设置有储油室(19)，所述收集机构(8)的内部储油室(19)的下端设置有刮油机构(15)，且刮油机构(15)的下端中间位置设置有吸盘(11)，所述收集机构(8)的内部靠近吸盘(11)的下方设置有过滤网(13)，且收集机构(8)的内部靠近过滤网(13)的上方一侧设置有控制阀(14)，所述支撑底板(3)的两侧均设置有浮动机构(5)，且浮动机构(5)的下端设置有连接杆(4)与螺栓(2)，所述连接杆(4)通过螺栓(2)与支撑底板(3)固定连接，所述吸入口(6)设置在收集机构(8)底端的中间位置，且吸入口(6)的一端设置有连接座(17)，所述连接座(17)的前端外表面固定安装有固定孔(18)，且连接座(17)的前端外表面的中间位置活动安装有套管(16)。
2.根据权利要求1所述的一种污水处理用浮渣收集系统，其特征在于：所述连接座(17)的内表面设置有螺纹，且连接座(17)与套管(16)螺纹连接。
3.根据权利要求1所述的一种污水处理用浮渣收集系统，其特征在于：所述收集机构(8)的上端外表面四周设置有护栏，护栏的外表面设置有防侵蚀保护套。
4.根据权利要求1所述的一种污水处理用浮渣收集系统，其特征在于：所述隔离盖(10)的内部设置有连接扣，且隔离盖(10)通过连接扣与护栏活动连接。
5.根据权利要求1所述的一种污水处理用浮渣收集系统，其特征在于：所述支撑脚(1)的下端设置有橡胶保护垫，且支撑脚(1)的数量为四组。
6.根据权利要求1所述的一种污水处理用浮渣收集系统，其特征在于：所述浮动机构(5)的数量为四组，且浮动机构(5)的形状为内腔空体球形。
说明书
一种污水处理用浮渣收集系统
技术领域
本发明涉及浮渣收集领域，特别涉及一种污水处理用浮渣收集系统。
背景技术
浮渣收集系统，是一种收集污水水面上浮渣的系统，广泛应用于各水域、港口消除水面油污染，集水槽等多油渣的场所，保障航道安全，回收流失水面上的石油资源，保护水域环境;现有的浮渣收集系统在使用时存在一定的弊端，在工作时受液位限制，减小了浮渣收集系统的工作范围，容易造成悬浮物堵塞，难以保证浮渣收集系统的正常运行，难以有效地收集隔离水面上的漂浮垃圾，吸入口口径小，在吸盘的吸力作用下，引入污水慢，降低了浮渣收集系统的工作效率，给浮渣收集系统的使用带来了一定的影响，为此，我们提出一种污水处理用浮渣收集系统。
发明内容
本发明的主要目的在于提供一种污水处理用浮渣收集系统，可以有效解决背景技术中的问题。
为实现上述目的，本发明采取的技术方案为：
一种污水处理用浮渣收集系统，包括支撑底板与吸入口，所述支撑底板的下端平行设置有支撑脚，且支撑底板的上端外表面的中间位置处固定安装有收集机构，所述收集机构的一侧外表面固定安装有出水口，且收集机构的另一侧外表面设置有出油口，所述收集机构的上端外表面设置有隔离机构与隔离盖，且收集机构的内部设置有储油室，所述收集机构的内部储油室的下端设置有刮油机构，且刮油机构的下端中间位置设置有吸盘，所述收集机构的内部靠近吸盘的下方设置有过滤网，且收集机构的内部靠近过滤网的上方一侧设置有控制阀，所述支撑底板的两侧均设置有浮动机构，且浮动机构的下端设置有连接杆与螺栓，所述连接杆通过螺栓与支撑底板固定连接，所述吸入口设置在收集机构底端的中间位置，且吸入口的一端设置有连接座，所述连接座的前端外表面固定安装有固定孔，且连接座的前端外表面的中间位置活动安装有套管。
优选的，所述连接座的内表面设置有螺纹，且连接座与套管螺纹连接。
优选的，所述收集机构的上端外表面四周设置有护栏，护栏的外表面设置有防侵蚀保护套。
优选的，所述隔离盖的内部设置有连接扣，且隔离盖通过连接扣与护栏活动连接。
优选的，所述支撑脚的下端设置有橡胶保护垫，且支撑脚的数量为四组。
优选的，所述浮动机构的数量为四组，且浮动机构的形状为内腔空体球形。
与现有技术相比，本发明具有如下有益效果：该污水处理用浮渣收集系统，通过设有的浮动机构，不受液位限制，任何液位高度都可正常工作，加大了浮渣收集系统的工作范围，通过设有的过滤网，可避免悬浮物堵塞，保证浮渣收集系统的正常运行，通过设有的隔离机构，可以有效地收集隔离水面上的漂浮垃圾，加强了浮渣收集系统的功能多样性，通过设有的吸入口，口径大，在吸盘的吸力作用下，能快速高效地引入污水，提高了浮渣收集系统的工作效率，整个装置结构简单，操作方便，使用的效果相对于传统方式更好。
