申请日2017.12.28
公开(公告)日2018.04.20
IPC分类号C02F9/14; C02F101/12
摘要
本发明涉及污水处理技术领域，具体涉及一种带有加热除氯过程的黑河道污水杀菌净化处理工艺，包括初步沉淀装置的初步沉淀过程、加热除氯过程、二次沉淀及生化处理装置的二次沉淀及生化处理过程、三次沉淀及紫外线杀菌设备的三次沉淀及紫外线杀菌过程、暴气及废水再利用设备的曝气及废水再利用过程、最终沉淀处理设备的最终沉淀处理过程;本发明通过上述几个过程的合理设置，分工协作，对黑河道污水进行高效处理。
权利要求书
1.一种带有加热除氯过程的黑河道污水杀菌净化处理工艺，其特征在于包括：初步沉淀装置(1)的初步沉淀过程、加热除氯过程、二次沉淀及生化处理装置(2)的二次沉淀及生化处理过程、三次沉淀及紫外线杀菌设备(3)的三次沉淀及紫外线杀菌过程、暴气及废水再利用设备(4)的曝气及废水再利用过程、最终沉淀处理设备(5)的最终沉淀处理过程;
所述初步沉淀过程包括：污水通过进水管道(10202)进入到中心管道(10201)中，污水跌落在反射板(102012)上，并通过反射板(102012)均匀的分布到进水池(102)内;沉淀一定时间后通过连接管道(10203)排入到缓冲池(103)内部，通过初步过滤网(10301)处进行过滤，过滤后的污水通过连接管道(10203)进入到初步沉淀池(104)内部，在旋转器(10401)内部放入化学物品，并通过操纵控制器(106)使旋转器(10401)进入工作状态，化学物品通过喷口(10402)均匀洒落在初步沉淀池(104)内部，并与污水发生反应，反应后的物品会快速的沉淀到池底，水通过连接管道(10203)进入到出水池(105)内部，操纵控制键(10604)使中心泥斗(102013)和刮泥刀(102014)进入工作状态，刮泥刀(102014)在中心泥斗(102013)旋转的情况下推动池底的泥浆，并把泥浆推到泥泵机(102015)外部，再操纵控制键(10604)启动泥泵机(102015)，泥泵机(102015)通过排泥管道(10204)将泥浆排出到装置外部;
所述二次沉淀及生化处理过程包括：将污水通过二次沉淀污水入口(20101)引入到二次沉淀池(201)中，进行第一次沉淀;用二次沉淀水泵(20202)将第一次沉淀的污水通过二次沉淀污水导管(20102)导入到过滤池(202)中，导入进来的污水从二次沉淀过滤网(20201)中流过，二次沉淀过滤网(20201)内部的石英砂滤料(202011)将大颗粒的物质过滤，无烟煤滤料(202012)将小颗粒物质过滤，离子交换树脂(202013)可以将有害的物质吸附;二次沉淀水泵(20202)将过滤池(202)内部的污水通过二次沉淀污水导管(20102)泵送到投药搅拌池(203)中，药物通过二次沉淀投药入管(20302)投入到投药搅拌池(203)中，同时，启动二次沉淀搅拌机(20301)对污水和药物进行搅拌，二次沉淀水泵(20202)将投药搅拌池(203)内的污水通过二次沉淀污水导管(20102)泵送到二次再次沉淀池(204)中，污水在二次再次沉淀池(204)中进行沉淀，同时有害气体过滤器(20401)将有毒的气体吸入，活性炭吸附网(204011)将有毒物质吸附，沉淀物收集排除口(20402)将污水沉淀物收集排出;
所述三次沉淀及紫外线杀菌过程包括：将污水通过三次沉淀污水入口(30101)送入到三次沉淀池(301)中进行初步的沉淀;将沉淀后的污水通过污水导入管(302)通过三次沉淀水泵(30201)泵送到三次再次沉淀池(303)中，三次沉淀过滤网(30301)中的细石层(303011)将大部分的大颗粒物阻挡在外面，活性炭过滤海绵(303012)将中小颗粒物吸附，硼硅微纤滤料(303013)将小颗粒物过滤再进行沉淀，沉淀后通过沉淀物收集排除端(305)将收集的沉淀物排除到三次再次沉淀池(303)的外面，通过三次沉淀污水导管(302)将污水泵送到三次末端沉淀池(304)中，当水排入到三次末端沉淀池(304)后将药物通过投药入口(30402)投入到三次末端沉淀池(304)中，同时启动三次沉淀搅拌机(30401)及沉淀池顶部的废气净化机(306)，将废气抽出，沉淀完成后，将污水放入紫外线杀菌通道(307)中，主紫外线放射端(30701)和辅紫外线放射端(307021)将紫外线放射到通道中，杀菌完成后将处后的污水排除;
所述暴气及废水再利用过程包括：将锅炉(405)通过第三水管(40501)与废水池(401)相连，废水通过第三水管(40501)进入废水池(401)，废水池(401)内部设置有水位传感器(40101)，水位传感器(40101)探测到废水池(401)中的水位的高低，并通过外部控制箱(402)进行对废水池(401)的控制，其外部控制箱(402)内部的水位报警器(40203)能够对水位超标情况进行及时的报警处理，水位显示屏(40201)能观测到水位高低，驱动电路(40202)经过外部控制箱(402)的控制，对第一水管(406)中的水提供了向右移动的动力，使得水流速度加快，当水位高的情况下，可调控外部控制箱(402)使得第一电磁阀(40601)与第二电磁阀(40701)打开，驱动电路(40202)加快水流速度，回收水泵(403)进行抽水，进行废水的回收处理;
所述最终沉淀处理过程包括：污水通过污水进口(50304)流进入混凝池(503)，温度传感器(50503)感应到污水的温度信号后立即控制第二阀门(50502)开启，使得速凝剂从储料箱(505)中撒落出来，启动伺服电机(50301)带动搅拌轴(50302)转动，当温度传感器(50503)感应速凝剂遇水后产生的热量使得水温上升时立即关闭第二阀门(50502)，速凝剂与污水通过斜板过滤装置(50103)进行下滑过滤，过滤时多余的水通过斜板过滤装置(50103)漏入集水池(50106)中，而污泥便会顺着斜板过滤装置(50103)滑入污泥沉淀池(50107)中，并通过污泥出口端(50104)排出。
2.一种根据权利要求1所述的带有加热除氯过程的黑河道污水杀菌净化处理工艺，其特征在于：所述初步沉淀装置(1)，所述装置本体(101)由进水池(102)和控制器(106)构成，所述进水池(102)的内部设有中心管道(10201)，且所述中心管道(10201)嵌入设置在进水池(102)中，所述中心管道(10201)的左侧设有进水管道(10202)，且所述进水管道(10202)嵌入设置在中心管道(10201)中，所述中心管道(10201)的底部设有固定杆(102011)，且所述固定杆(102011)与中心管道(10201)紧密焊接，所述固定杆(102011)的底部设有反射板(102012)，且所述反射板(102012)与固定杆(102011)紧密贴合，所述反射板(102012)的底部设有中心泥斗(102013)，且所述中心泥斗(102013)与反射板(102012)紧密焊接，所述进水池(102)的左侧设有排泥管道(10204)，且所述排泥管道(10204)嵌入设置在进水池(102)中，所述进水池(102)的右侧设有连接管道(10203)，且所述连接管道(10203)嵌入设置在进水池(102)中，所述连接管道(10203)的右侧设有缓冲池(103)，且所述缓冲池(103)与连接管道(10203)紧密贴合，所述连接管道(10203)的右侧设有初步沉淀池(104)，且所述初步沉淀池(104)与连接管道(10203)紧密贴合，所述初步沉淀池(104)的内部设有旋转器(10401)，且所述旋转器(10401)嵌入设置在初步沉淀池(104)中，所述旋转器(10401)的底部设有旋转轴(10403)，且所述旋转轴(10403)与旋转器(10401)紧密贴合，所述连接管道(10203)的右侧设有出水池(105)，且所述出水池(105)与连接管道(10203)紧密贴合，所述控制器(106)的顶部设有信号接收器(10602)，且所述信号接收器(10602)嵌入设置在控制器(106)中，所述控制器(106)的外部设有开关键(10601)，且所述开关键(10601)嵌入设置在控制器(106)中，所述控制器(106)的外部设有无线连接按钮(10603)，且所述无线连接按钮(10603)与控制器(106)紧密贴合，所述控制器(106)的外部设有控制键(10604)，且所述控制键(10604)嵌入设置在控制器(106)中;
所述二次沉淀及生化处理装置(2)，包括二次沉淀池(201)，所述二次沉淀池(201)的左侧设有二次沉淀污水入口(20101)，且所述二次沉淀污水入口(20101)固定安装在二次沉淀池(201)的左侧，所述二次沉淀池(201)的右侧设有二次沉淀污水导管(20102)，且所述二次沉淀污水导管(20102)固定安装在二次沉淀池(201)的右侧，所述二次沉淀池(201)的右侧设有过滤池(202)，且所述过滤池(202)通过二次沉淀污水导管(20102)与二次沉淀池(201)的右侧固定连接，所述过滤池(202)的左侧设有二次沉淀水泵(20202)，且所述二次沉淀水泵(20202)与过滤池(202)的右侧通过螺钉固定连接，所述过滤池(202)的内部设有二次沉淀过滤网(20201)，且所述二次沉淀过滤网(20201)嵌入设置在过滤池(202)中，所述二次沉淀过滤网(20201)的上表面设有石英砂滤料(202011)，且所述石英砂滤料(202011)嵌入设置在二次沉淀过滤网(20201)中，所述石英砂滤料(202011)的下表面设有无烟煤滤料(202012)，且所述无烟煤滤料(202012)与石英砂滤料(202011)的下表面紧密贴合，所述过滤池(202)的右侧设有投药搅拌池(203)，且所述投药搅拌池(203)通过二次沉淀污水导管(20102)与过滤池(202)的右侧固定连接，所述投药搅拌池(203)的顶部设有二次沉淀搅拌机(20301)，且所述二次沉淀搅拌机(20301)固定安装在投药搅拌池(203)的顶部，所述投药搅拌池(203)的上表面设有二次沉淀投药入管(20302)，且所述二次沉淀投药入管(20302)嵌入设置在投药搅拌池(203)的中，所述投药搅拌池(203)的右侧设有二次再次沉淀池(204)，且所述二次再次沉淀池(204)通过二次沉淀污水导管(20102)与投药搅拌池(203)固定连接，所述二次再次沉淀池(204)的顶部设有抽气机(204012)，且所述抽气机(204012)嵌入设置在二次再次沉淀池(204)的中;
所述三次沉淀及紫外线杀菌设备(3)，包括三次沉淀池(301)，所述三次沉淀池(301)的左侧设有三次沉淀污水入口(30101)，且所述三次沉淀污水入口(30101)固定安装在三次沉淀池(301)的左侧，所述三次沉淀池(301)的右侧设有三次沉淀污水导管(302)，且所述三次沉淀污水导管(302)固定安装在三次沉淀池(301)的右侧，所述三次沉淀池(301)的右侧设有三次再次沉淀池(303)，且所述三次再次沉淀池(303)通过三次沉淀污水导管(302)与三次沉淀池(301)的右侧固定连接，所述三次再次沉淀池(303)的底部设有沉淀物收集排除端(305)，且所述沉淀物收集排除端(305)与三次再次沉淀池(303)紧密焊接，所述三次再次沉淀池(303)的左侧设有三次沉淀水泵(30201)，且所述三次沉淀水泵(30201)与三次再次沉淀池(303)的左侧通过螺钉固定连接，所述三次再次沉淀池(303)的内部设有三次沉淀过滤网(30301)，且所述三次沉淀过滤网(30301)嵌入设置在三次再次沉淀池(303)中，所述三次沉淀过滤网(30301)的上表面设有细石层(303011)，且所述细石层(303011)与三次沉淀过滤网(30301)的上表面紧密粘合，所述细石层(303011)的下表面设有活性炭过滤海绵(303012)，且所述活性炭过滤海绵(303012)与三次沉淀过滤网(30301)的下表面紧密粘合，所述三次再次沉淀池(303)的右侧设有三次末端沉淀池(304)，且所述三次末端沉淀池(304)通过三次沉淀污水导管(302)与三次再次沉淀池(303)的右侧固定连接，所述三次末端沉淀池(304)的顶部设有三次沉淀搅拌机(30401)，且所述三次沉淀搅拌机(30401)与三次末端沉淀池(304)的顶部紧密焊接，所述三次末端沉淀池(304)的上表面设有三次沉淀投药入管(30402)，且所述三次沉淀投药入管(30402)嵌入设置在三次末端沉淀池(304)的中，所述三次末端沉淀池(304)的右侧设有紫外线杀菌通道(307)，且所述紫外线杀菌通道(307)与三次末端沉淀池(304)右侧紧密焊接，所述紫外线杀菌通道(307)的顶部设有主紫外线放射端(30701)，且所述主紫外线放射端(30701)与紫外线杀菌通道(307)的顶部紧密贴合，所述紫外线杀菌通道(307)的右侧设有高频紫外线放射管(307021)，且所述高频紫外线放射管(307021)与紫外线杀菌通道(307)的右侧紧密贴合，所述三次末端沉淀池(304)的顶部设有废气净化机(306)，且所述废气净化机(306)与三次末端沉淀池(304)的顶部通过螺钉固定连接，所述废气净化机(306)的顶部设有排风口(30601)，且所述排风口(30601)与废气净化机(306)的顶部固定连接;所述紫外线杀菌通道(307)的底部隔开设置有多块杀菌板(30703)，所述杀菌板(30703)上具有多个滤水孔，杀菌板(30703)的朝向所述高频紫外线放射管(307021)的一侧安装有防水紫外灯管(30704)，所述防水紫外灯管(30704)位于上下滤水孔之间;
所述暴气及废水再利用设备(4)，包括废水池(401)和外部控制箱(402)，所述废水池(401)的左侧设置有外部控制箱(402)，所述外部控制箱(402)与废水池(401)紧密连接，所述外部控制箱(402)的内部设置有水位显示屏(40201)，所述水位显示屏(40201)嵌入设置在外部控制箱(402)中，所述水位显示屏(40201)的右下方设置有水位报警器(40203)，所述水位报警器(40203)与外部控制箱(402)电性连接，所述废水池(401)的上方设置有锅炉(405)，所述锅炉(405)的下方设置有第三水管(40501)，所述第三水管(40501)与锅炉(405)紧密连接，所述锅炉(405)的右侧设置有第一水管(406)，所述第一水管(406)的右侧设置有回收水泵(403)，所述回收水泵(403)与第一水管(406)固定连接;所述回收水泵(403)的右侧设置有第二水管(407)，所述第二水管(407)与回收水泵(403)紧密连接，所述第二水管(407)的顶部设置有第二电磁阀(40701)，所述第二电磁阀(40701)嵌入设置在第二水管(407)中，所述第二水管(407)的右侧设置有回收池(404)，所述回收池(404)与第二水管(407)紧密连接;
所述最终沉淀处理设备(5)，包括沉淀处理设备本体(501)和混凝池(503)，所述设备本体(501)的上方设有混凝池(503)，所述混凝池(503)与设备本体(501)固定连接，所述混凝池(503)的上方设有储料箱(505)，所述储料箱(505)与混凝池(503)固定连接，所述混凝池(503)的内部设有伺服电机(50301)，所述伺服电机(50301)嵌入设置在混凝池(503)中，所述伺服电机(50301)的内部设有搅拌轴(50302)，所述搅拌轴(50302)贯穿设置在伺服电机(50301)中，所述混凝池(503)的左侧设有污水进口(50304)，所述污水进口(50304)贯穿设置在混凝池(503)中，所述设备本体(501)的右侧设有进水管(50101)，所述进水管(50101)嵌入设置在设备本体(501)中，所述混凝池(503)的前面设有微计算机(504)，所述微计算机(504)嵌入设置在混凝池(503)中，所述微计算机(504)的表面设有控制按钮(50401)，所述控制按钮(50401)与微计算机(504)电性连接，所述设备本体(501)的内部设有滑道(50105)，所述滑道(50105)嵌入设置在设备本体(501)中，所述滑道(50105)的内部设有滑轮(50102)，所述滑轮(50102)的与滑道(50105)活动连接，所述滑道(50105)的左侧和右侧均设有斜板过滤装置(50103)，所述斜板过滤装置(50103)与滑道(50105)通过滑轮(50102)活动连接，所述斜板过滤装置(50103)的下方设有污泥沉淀池(50107)，所述污泥沉淀池(50107)与斜板过滤装置(50103)固定连接，所述污泥沉淀池(50107)的右侧设有集水池(50106)，所述集水池(50106)与污泥沉淀池(50107)紧密贴合，所述污泥沉淀池(50107)的底部设有污泥出口端(50104)，所述污泥出口端(50104)嵌入设置在污泥沉淀池(50107)中，所述微计算机(504)的内部设有PIC芯片(50404)，所述PIC芯片(50404)与微计算机(504)电性连接，所述储料箱(505)的下方设有出料口(50501)，所述出料口(50501)的内部设有第二阀门(50502)，所述第二阀门(50502)嵌入设置在出料口(50501)中，所述出料口(50501)贯穿设置在储料箱(505)中，所述设备本体(501)的右侧设有排水口(502)，所述排水口(502)嵌入设置在设备本体(501)中。
3.根据权利要求1所述的带有加热除氯过程的黑河道污水杀菌净化处理工艺，其特征在于：所述缓冲池(103)的内部设有初步过滤网(10301)，且所述初步过滤网(10301)贯穿设置在缓冲池(103)中;所述旋转器(10401)的外部设有喷口(10402)，且所述喷口(10402)与旋转器(10401)紧密贴合;所述中心泥斗(102013)的外部设有刮泥刀(102014)，且所述刮泥刀(102014)与中心泥斗(102013)紧密焊接;所述中心泥斗(102013)的底部设有污泥泵(102015)，且所述污泥泵(102015)嵌入设置在中心泥斗(102013)中。
4.根据权利要求1所述的带有加热除氯过程的黑河道污水杀菌净化处理工艺，其特征在于：所述无烟煤滤料(202012)的下表面设有离子交换树脂(202013)，且所述离子交换树脂(202013)与无烟煤滤料(202012)紧密贴合;所述二次再次沉淀池(204)的顶部设有有害气体过滤器(20401)，且所述有害气体过滤器(20401)固定安装在二次再次沉淀池(204)的顶部;所述有害气体过滤器(20401)的内部设有活性炭吸附网(204011)，且所述活性炭吸附网(204011)嵌入设置在有害气体过滤器(20401)中，且活性炭吸附网(204011)呈“多孔网状”;所述二次再次沉淀池(204)的底部设有沉淀物收集排除口(20402)，且所述沉淀物收集排除口(20402)与二次再次沉淀池(204)的底部紧密焊接。
5.根据权利要求1所述的带有加热除氯过程的黑河道污水杀菌净化处理工艺，其特征在于：所述活性炭过滤海绵(303012)的下表面设有硼硅纤维滤料(303013)，且所述活性炭过滤海绵(303012)与硼硅纤维滤料(303013)的下表面紧密粘合;所述废气净化机(306)的内部设有活性炭过滤网(30602)，且所述活性炭过滤网(30602)嵌入设置在废气净化机(306)的内部;所述所述紫外线杀菌通道(307)的右侧设有辅紫外线放射端(30702)，且所述辅紫外线放射端(30702)与紫外线杀菌通道(307)的右侧紧密贴合;所述主紫外线放射端(30701)的下表面设有紫外线放射管(307011)，且所述紫外线放射管(307011)固定安装在主紫外线放射端(30701)的下表面。
6.根据权利要求1所述的带有加热除氯过程的黑河道污水杀菌净化处理工艺，其特征在于：所述第一水管(406)的右侧设置有过滤器(40603)，所述过滤器(40603)的一端与第一水管(406)紧密连接，另一端与回收水泵(403)紧密连接;所述外部控制箱(402)内部设置有驱动电路(40202)，所述驱动电路(40202)嵌套设置在外部控制箱(402)中;所述第一水管(406)的右侧设置有法兰盘(40602)，所述法兰盘(40602)嵌入设置在第一水管(406)中;所述第一水管(406)的右侧设置有第一电磁阀(40601)，所述第一电磁阀(40601)与第一水管(406)固定连接;所述废水池(401)的底部设置有水位传感器(40101)，所述水位传感器(40101)的外部形状为长方形，且水位传感器(40101)与外部控制箱(402)电性连接。
7.根据权利要求1所述的带有加热除氯过程的黑河道污水杀菌净化处理工艺，其特征在于：所述排水口(502)的上方设有第一阀门(50201)，所述第一阀门(50201)嵌入设置在排水口(502)中;所述微计算机(504)的内部设有散热板(50405)，所述散热板(50405)与微计算机(504)电性连接;所述搅拌轴(50302)的表面设有搅拌刀片(50303)，所述搅拌刀片(50303)呈“圆弧”状;所述出料口(50501)之间设有温度传感器(50503)，所述温度传感器(50503)呈“矩形”状;所述微计算机(504)的内部设有故障检测器(50403)，所述故障检测器(50403)与微计算机(504)电性连接;所述微计算机(504)的前面设有高清显示屏(50402)，所述高清显示屏(50402)嵌入设置在微计算机(504)中。
说明书
一种带有加热除氯过程的黑河道污水杀菌净化处理工艺
技术领域
本发明涉及污水处理技术领域，特别涉及一种带有加热除氯过程的黑河道污水杀菌净化处理系统及工艺。
背景技术
生活污水处理过程中，我国的主要河流和湖泊由于受磷污染，富营养化严重，国家环保局为控制和减低磷污染，对磷排放制定了比较严格的标准，化学强化生物除磷污水处理工艺以除去污水中有机污染物和各种形态的磷为主，此污水处理工艺将化学除磷和生物除磷一体化，通过厌氧消化生物系统中活性污泥产生挥发性有机酸，作为聚磷菌生长的基质或称之为营养物，使聚磷菌在活性污泥中选择性增殖，并将其回流到生物系统中，使生物污水处理系统工作在高效除磷状态;同时污泥在厌氧条件下产生的磷释放，通过化学除磷消除。
发明内容
鉴于此，申请人进行研究及设计，提供一种带有加热除氯过程的黑河道污水杀菌净化处理系统及其处理工艺。
为了解决上述问题，本发明采用如下方案：

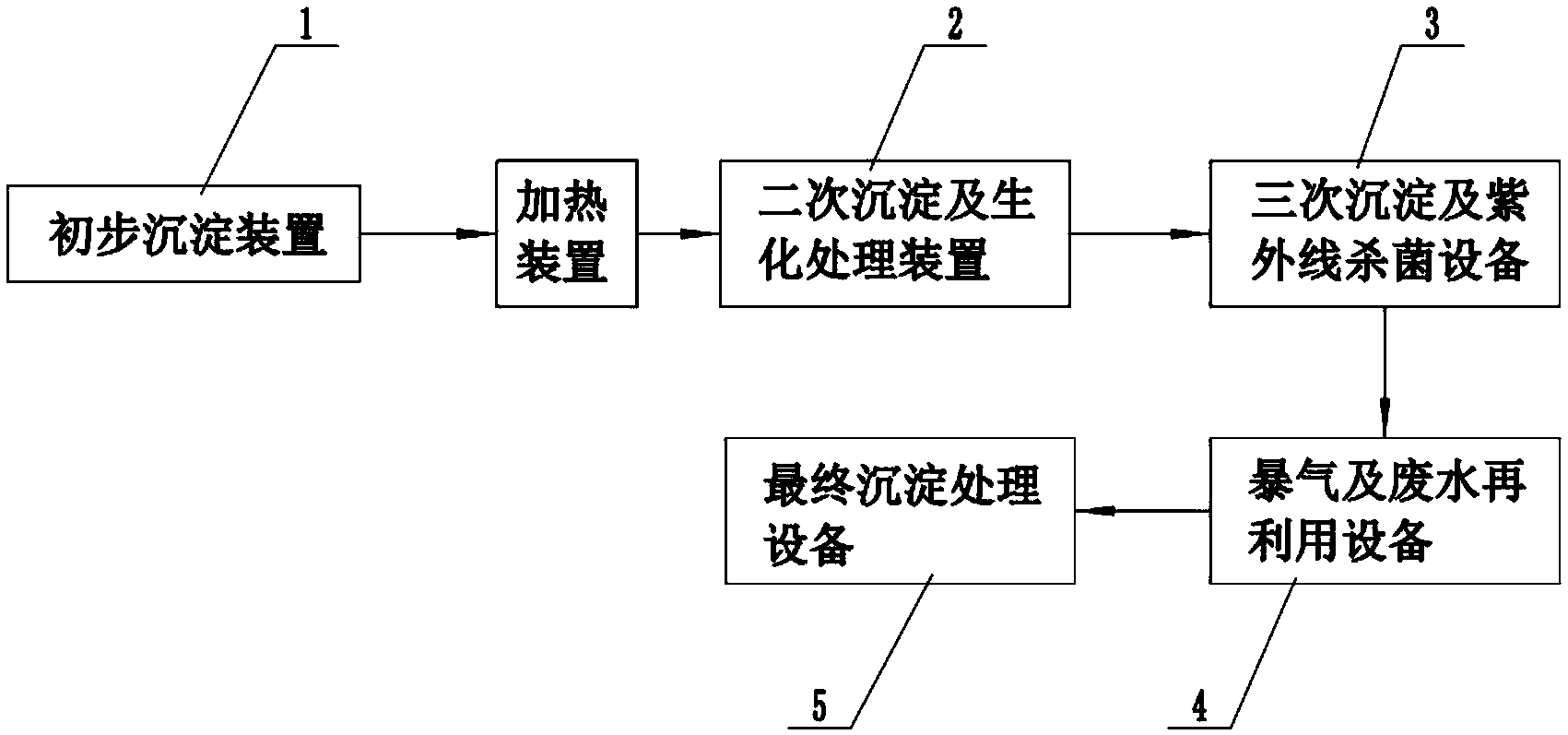

一种带有加热除氯过程的黑河道污水杀菌净化处理工艺，包括初步沉淀装置的初步沉淀过程、加热除氯过程、二次沉淀及生化处理装置的二次沉淀及生化处理过程、三次沉淀及紫外线杀菌设备的三次沉淀及紫外线杀菌过程、暴气及废水再利用设备的曝气及废水再利用过程、最终沉淀处理设备的最终沉淀处理过程;
所述初步沉淀过程包括：污水通过进水管道进入到中心管道中，污水跌落在反射板上，并通过反射板均匀的分布到进水池内;沉淀一定时间后通过连接管道排入到缓冲池内部，通过初步过滤网处进行过滤，过滤后的污水通过连接管道进入到初步沉淀池内部，在旋转器内部放入化学物品，并通过操纵控制器使旋转器进入工作状态，化学物品通过喷口均匀洒落在初步沉淀池内部，并与污水发生反应，反应后的物品会快速的沉淀到池底，水通过连接管道进入到出水池内部，操纵控制键使中心泥斗和刮泥刀进入工作状态，刮泥刀在中心泥斗旋转的情况下推动池底的泥浆，并把泥浆推到泥泵机外部，再操纵控制键启动泥泵机，泥泵机通过排泥管道将泥浆排出到装置外部;
所述加热除氯过程包括将经过初步沉淀过程后的污水加热至90-95摄氏度除氯，并搅拌;
所述二次沉淀及生化处理过程包括：将污水通过二次沉淀污水入口引入到二次沉淀池中，进行第一次沉淀;用二次沉淀水泵将第一次沉淀的污水通过二次沉淀污水导管导入到过滤池中，导入进来的污水从二次沉淀过滤网中流过，二次沉淀过滤网内部的石英砂滤料将大颗粒的物质过滤，无烟煤滤料将小颗粒物质过滤，离子交换树脂可以将有害的物质吸附;二次沉淀水泵将过滤池内部的污水通过二次沉淀污水导管泵送到投药搅拌池中，药物通过二次沉淀投药入管投入到投药搅拌池中，同时，启动二次沉淀搅拌机对污水和药物进行搅拌，二次沉淀水泵将投药搅拌池内的污水通过二次沉淀污水导管泵送到二次再次沉淀池中，污水在二次再次沉淀池中进行沉淀，同时有害气体过滤器将有毒的气体吸入，活性炭吸附网将有毒物质吸附，沉淀物收集排除口将污水沉淀物收集排出;
所述三次沉淀及紫外线杀菌过程包括：将污水通过三次沉淀污水入口送入到三次沉淀池中进行初步的沉淀;将沉淀后的污水通过污水导入管通过三次沉淀水泵泵送到三次再次沉淀池中，三次沉淀过滤网中的细石层将大部分的大颗粒物阻挡在外面，活性炭过滤海绵将中小颗粒物吸附，硼硅微纤滤料将小颗粒物过滤再进行沉淀，沉淀后通过沉淀物收集排除端将收集的沉淀物排除到三次再次沉淀池的外面，通过三次沉淀污水导管将污水泵送到三次末端沉淀池中，当水排入到三次末端沉淀池后将药物通过投药入口投入到三次末端沉淀池中，同时启动三次沉淀搅拌机及沉淀池顶部的废气净化机，将废气抽出，沉淀完成后，将污水放入紫外线杀菌通道中，主紫外线放射端和辅紫外线放射端将紫外线放射到通道中，杀菌完成后将处后的污水排除;
所述暴气及废水再利用过程包括：将锅炉通过第三水管与废水池相连，废水通过第三水管进入废水池，废水池内部设置有水位传感器，水位传感器探测到废水池中的水位的高低，并通过外部控制箱进行对废水池的控制，其外部控制箱内部的水位报警器能够对水位超标情况进行及时的报警处理，水位显示屏能观测到水位高低，驱动电路经过外部控制箱的控制，对第一水管中的水提供了向右移动的动力，使得水流速度加快，当水位高的情况下，可调控外部控制箱使得第一电磁阀与第二电磁阀打开，驱动电路加快水流速度，回收水泵进行抽水，进行废水的回收处理;
所述最终沉淀处理过程包括：污水通过污水进口流进入混凝池，温度传感器感应到污水的温度信号后立即控制第二阀门开启，使得速凝剂从储料箱中撒落出来，启动伺服电机带动搅拌轴转动，当温度传感器感应速凝剂遇水后产生的热量使得水温上升时立即关闭第二阀门，速凝剂与污水通过斜板过滤装置进行下滑过滤，过滤时多余的水通过斜板过滤装置漏入集水池中，而污泥便会顺着斜板过滤装置滑入污泥沉淀池中，并通过污泥出口端排出。
进一步的，所述初步沉淀装置，所述装置本体由进水池和控制器构成，所述进水池的内部设有中心管道，且所述中心管道嵌入设置在进水池中，所述中心管道的左侧设有进水管道，且所述进水管道嵌入设置在中心管道中，所述中心管道的底部设有固定杆，且所述固定杆与中心管道紧密焊接，所述固定杆的底部设有反射板，且所述反射板与固定杆紧密贴合，所述反射板的底部设有中心泥斗，且所述中心泥斗与反射板紧密焊接，所述进水池的左侧设有排泥管道，且所述排泥管道嵌入设置在进水池中，所述进水池的右侧设有连接管道，且所述连接管道嵌入设置在进水池中，所述连接管道的右侧设有缓冲池，且所述缓冲池与连接管道紧密贴合，所述连接管道的右侧设有初步沉淀池，且所述初步沉淀池与连接管道紧密贴合，所述初步沉淀池的内部设有旋转器，且所述旋转器嵌入设置在初步沉淀池中，所述旋转器的底部设有旋转轴，且所述旋转轴与旋转器紧密贴合，所述连接管道的右侧设有出水池，且所述出水池与连接管道紧密贴合，所述控制器的顶部设有信号接收器，且所述信号接收器嵌入设置在控制器中，所述控制器的外部设有开关键，且所述开关键嵌入设置在控制器中，所述控制器的外部设有无线连接按钮，且所述无线连接按钮与控制器紧密贴合，所述控制器的外部设有控制键，且所述控制键嵌入设置在控制器中;
所述二次沉淀及生化处理装置，包括二次沉淀池，所述二次沉淀池的左侧设有二次沉淀污水入口，且所述二次沉淀污水入口固定安装在二次沉淀池的左侧，所述二次沉淀池的右侧设有二次沉淀污水导管，且所述二次沉淀污水导管固定安装在二次沉淀池的右侧，所述二次沉淀池的右侧设有过滤池，且所述过滤池通过二次沉淀污水导管与二次沉淀池的右侧固定连接，所述过滤池的左侧设有二次沉淀水泵，且所述二次沉淀水泵与过滤池的右侧通过螺钉固定连接，所述过滤池的内部设有二次沉淀过滤网，且所述二次沉淀过滤网嵌入设置在过滤池中，所述二次沉淀过滤网的上表面设有石英砂滤料，且所述石英砂滤料嵌入设置在二次沉淀过滤网中，所述石英砂滤料的下表面设有无烟煤滤料，且所述无烟煤滤料与石英砂滤料的下表面紧密贴合，所述过滤池的右侧设有投药搅拌池，且所述投药搅拌池通过二次沉淀污水导管与过滤池的右侧固定连接，所述投药搅拌池的顶部设有二次沉淀搅拌机，且所述二次沉淀搅拌机固定安装在投药搅拌池的顶部，所述投药搅拌池的上表面设有二次沉淀投药入管，且所述二次沉淀投药入管嵌入设置在投药搅拌池的中，所述投药搅拌池的右侧设有二次再次沉淀池，且所述二次再次沉淀池通过二次沉淀污水导管与投药搅拌池固定连接，所述二次再次沉淀池的顶部设有抽气机，且所述抽气机嵌入设置在二次再次沉淀池的中;
所述三次沉淀及紫外线杀菌设备，包括三次沉淀池，所述三次沉淀池的左侧设有三次沉淀污水入口，且所述三次沉淀污水入口固定安装在三次沉淀池的左侧，所述三次沉淀池的右侧设有三次沉淀污水导管，且所述三次沉淀污水导管固定安装在三次沉淀池的右侧，所述三次沉淀池的右侧设有三次再次沉淀池，且所述三次再次沉淀池通过三次沉淀污水导管与三次沉淀池的右侧固定连接，所述三次再次沉淀池的底部设有沉淀物收集排除端，且所述沉淀物收集排除端与三次再次沉淀池紧密焊接，所述三次再次沉淀池的左侧设有三次沉淀水泵，且所述三次沉淀水泵与三次再次沉淀池的左侧通过螺钉固定连接，所述三次再次沉淀池的内部设有三次沉淀过滤网，且所述三次沉淀过滤网嵌入设置在三次再次沉淀池中，所述三次沉淀过滤网的上表面设有细石层，且所述细石层与三次沉淀过滤网的上表面紧密粘合，所述细石层的下表面设有活性炭过滤海绵，且所述活性炭过滤海绵与三次沉淀过滤网的下表面紧密粘合，所述三次再次沉淀池的右侧设有三次末端沉淀池，且所述三次末端沉淀池通过三次沉淀污水导管与三次再次沉淀池的右侧固定连接，所述三次末端沉淀池的顶部设有三次沉淀搅拌机，且所述三次沉淀搅拌机与三次末端沉淀池的顶部紧密焊接，所述三次末端沉淀池的上表面设有三次沉淀投药入管，且所述三次沉淀投药入管嵌入设置在三次末端沉淀池的中，所述三次末端沉淀池的右侧设有紫外线杀菌通道，且所述紫外线杀菌通道与三次末端沉淀池右侧紧密焊接，所述紫外线杀菌通道的顶部设有主紫外线放射端，且所述主紫外线放射端与紫外线杀菌通道的顶部紧密贴合，所述紫外线杀菌通道的右侧设有高频紫外线放射管，且所述高频紫外线放射管与紫外线杀菌通道的右侧紧密贴合，所述三次末端沉淀池的顶部设有废气净化机，且所述废气净化机与三次末端沉淀池的顶部通过螺钉固定连接，所述废气净化机的顶部设有排风口，且所述排风口与废气净化机的顶部固定连接;所述紫外线杀菌通道的底部隔开设置有多块杀菌板，所述杀菌板上具有多个滤水孔，杀菌板的朝向所述高频紫外线放射管的一侧安装有防水紫外灯管，所述防水紫外灯管位于上下滤水孔之间;
所述暴气及废水再利用设备，包括废水池和外部控制箱，所述废水池的左侧设置有外部控制箱，所述外部控制箱与废水池紧密连接，所述外部控制箱的内部设置有水位显示屏，所述水位显示屏嵌入设置在外部控制箱中，所述水位显示屏的右下方设置有水位报警器，所述水位报警器与外部控制箱电性连接，所述废水池的上方设置有锅炉，所述锅炉的下方设置有第三水管，所述第三水管与锅炉紧密连接，所述锅炉的右侧设置有第一水管，所述第一水管的右侧设置有回收水泵，所述回收水泵与第一水管固定连接。
作为上述技术方案的进一步改进：
所述第二水管与回收水泵紧密连接，所述第二水管的顶部设置有第二电磁阀，所述第二电磁阀嵌入设置在第二水管中，所述第二水管的右侧设置有回收池，所述回收池与第二水管紧密连接;
所述最终沉淀处理设备，包括沉淀处理设备本体和混凝池，所述设备本体的上方设有混凝池，所述混凝池与设备本体固定连接，所述混凝池的上方设有储料箱，所述储料箱与混凝池固定连接，所述混凝池的内部设有伺服电机，所述伺服电机嵌入设置在混凝池中，所述伺服电机的内部设有搅拌轴，所述搅拌轴贯穿设置在伺服电机中，所述混凝池的左侧设有污水进口，所述污水进口贯穿设置在混凝池中，所述设备本体的右侧设有进水管，所述进水管嵌入设置在设备本体中，所述混凝池的前面设有微计算机，所述微计算机嵌入设置在混凝池中，所述微计算机的表面设有控制按钮，所述控制按钮与微计算机电性连接，所述设备本体的内部设有滑道，所述滑道嵌入设置在设备本体中，所述滑道的内部设有滑轮，所述滑轮的与滑道活动连接，所述滑道的左侧和右侧均设有斜板过滤装置，所述斜板过滤装置与滑道通过滑轮活动连接，所述斜板过滤装置的下方设有污泥沉淀池，所述污泥沉淀池与斜板过滤装置固定连接，所述污泥沉淀池的右侧设有集水池，所述集水池与污泥沉淀池紧密贴合，所述污泥沉淀池的底部设有污泥出口端，所述污泥出口端嵌入设置在污泥沉淀池中，所述微计算机的内部设有PIC芯片，所述PIC芯片与微计算机电性连接，所述储料箱的下方设有出料口，所述出料口的内部设有第二阀门，所述第二阀门嵌入设置在出料口中，所述出料口贯穿设置在储料箱中，所述设备本体的右侧设有排水口，所述排水口嵌入设置在设备本体中。
所述缓冲池的内部设有初步过滤网，且所述初步过滤网贯穿设置在缓冲池中;所述旋转器的外部设有喷口，且所述喷口与旋转器紧密贴合;所述中心泥斗的外部设有刮泥刀，且所述刮泥刀与中心泥斗紧密焊接;所述中心泥斗的底部设有污泥泵，且所述污泥泵嵌入设置在中心泥斗中。
所述无烟煤滤料的下表面设有离子交换树脂，且所述离子交换树脂与无烟煤滤料紧密贴合;所述二次再次沉淀池的顶部设有有害气体过滤器，且所述有害气体过滤器固定安装在二次再次沉淀池的顶部;所述有害气体过滤器的内部设有活性炭吸附网，且所述活性炭吸附网嵌入设置在有害气体过滤器中，且活性炭吸附网呈“多孔网状”;所述二次再次沉淀池的底部设有沉淀物收集排除口，且所述沉淀物收集排除口与二次再次沉淀池的底部紧密焊接。
所述活性炭过滤海绵的下表面设有硼硅纤维滤料，且所述活性炭过滤海绵与硼硅纤维滤料的下表面紧密粘合;所述废气净化机的内部设有活性炭过滤网，且所述活性炭过滤网嵌入设置在废气净化机的内部;所述所述紫外线杀菌通道的右侧设有辅紫外线放射端，且所述辅紫外线放射端与紫外线杀菌通道的右侧紧密贴合;所述主紫外线放射端的下表面设有紫外线放射管，且所述紫外线放射管固定安装在主紫外线放射端的下表面。
所述第一水管的右侧设置有过滤器，所述过滤器的一端与第一水管紧密连接，另一端与回收水泵紧密连接;所述外部控制箱内部设置有驱动电路，所述驱动电路嵌套设置在外部控制箱中;所述第一水管的右侧设置有法兰盘，所述法兰盘嵌入设置在第一水管中;所述第一水管的右侧设置有第一电磁阀，所述第一电磁阀与第一水管固定连接;所述废水池的底部设置有水位传感器，所述水位传感器的外部形状为长方形，且水位传感器与外部控制箱电性连接。
所述排水口的上方设有第一阀门，所述第一阀门嵌入设置在排水口中;所述微计算机的内部设有散热板，所述散热板与微计算机电性连接;所述搅拌轴的表面设有搅拌刀片，所述搅拌刀片呈“圆弧”状;所述出料口之间设有温度传感器，所述温度传感器呈“矩形”状;所述微计算机的内部设有故障检测器，所述故障检测器与微计算机电性连接;所述微计算机的前面设有高清显示屏，所述高清显示屏嵌入设置在微计算机中。
本发明的技术效果在于：
本发明用于黑道河污水处理，整个系统设计合理;
黑河道污水初步沉淀装置中，结构简单，操作流程简单，设有刮泥刀和泥泵机，刮泥刀会在旋转的情况下推动池底的泥浆，并把泥浆推到泥泵机外部，然后控制控制键来启动泥泵机，启动后的泥泵机会把泥浆通过排泥管道排出到装置外部，排出的泥浆就需要进行另一布的处理，能够快速的清理掉池子内部的沉淀物，减少了人们在清理时所使用的时间，也能够实现机械化工作的效果，设有喷口和旋转器，旋转器内部可以用来放置化学物品，化学物品会通过喷口喷射到池子的内部，喷射后的化学物品能够与水中的物质发生反应，能够实现快速的沉淀的作用，减少了人们在沉淀上所使用的时间，也能够精确的清除水质中的杂质。
黑河道二次沉淀及生化处理装置中，通过沉淀池可以将黑河道污水储蓄然后静置进行初次沉淀，通过初次沉淀可以将大颗粒的物质排除，通过过滤网可以将有害的重金属以及小颗粒的杂质过滤吸附，过滤网的内部设有石英砂滤料可以将大颗粒的物质过滤，无烟煤滤料可以将小颗粒的杂质吸附，离子交换树脂可以将重金属和有毒物质吸附，通过这三步可以将黑河道污水内的绝大部分有害物质吸附，该装置设有投药搅拌池，可以将过滤后的水在进一步的处理，将消毒和处理污水的药物通过投药入管投入到水池中然后通过搅拌机可以将药物完全混合在水中让污水进一步的净化，该设备设有有害气体过滤器，可以将沉淀池内的有害气体吸出通过活性炭将有毒物质吸附排除，大大的提高了净化的程度。
黑河道污水三次沉淀及紫外线杀菌设备中，与普通的污水净化装置相比，该种黑河道污水三次沉淀及紫外线杀菌设备采用了三个沉淀池，通过这三个沉淀池可以将黑河道污水内的大体积杂物、中小体积的颗粒、小颗粒的重金属以及寄生虫等，通过沉淀物收集排除端经沉淀然后排除设备外，通过过滤网可以将大部分的中小颗粒物过滤，然后进行沉淀，通过设有的三次沉淀池可以将污水处理的药物经投药入口投入到三次沉淀池中，然后用搅拌机将污水和药物混合，在三次沉淀池中进行化学反应，再次进行沉淀，该种黑河道污水三次沉淀及紫外线杀菌设备的最后一道工序通过设有的紫外线杀菌通道完成，该通道内设有主紫外线放射端通过紫外线放射管放射紫外线，通道设有的辅紫外线放射端可以弥补主紫外线放射不到的范围，提高紫外线的照射范围，杀菌力大大提高，该设备的两个沉淀池顶部设有吸出废气的废气净化机，废气净化机的内部设有活性炭过滤网，可以将有害的废气和漂浮的颗粒吸附。
黑河道暴气及废水再利用设备中，第一水管的右侧设置有过滤器，过滤器的一端与第一水管紧密连接，另一端与水泵紧密连接，设置有过滤器能使得第一水管内部废水中的杂物和颗粒状物质过滤掉，保证了第二水管不被堵塞，也使得废水处理效果大大提高了，废水池中的废水能通过水泵的作用，将废水输送到回收池进行再次利用，不仅结构简单，易于实现，而且能节约成本并保护了坏境不受破坏，第一水管和第二水管总体将该设备的废水池和回收池连接成一个整体，其第三水管上部与锅炉连接，下部与废水池的进水口连接，而第一水管的右侧设置有第一电磁阀，第一电磁阀与第一水管固定连接，第二水管的上方设置了第二电磁阀进行水量的控制，设备结构比较简单，操作比较简便，解决了设备的结构复杂的问题。
黑河道最终沉淀处理设备中，结构合理，设有斜板过滤装置，为了实现设备对污水的过滤净化一体式功能，当污水通过污水进口流进入混凝池时，会使得池内的温度随即降低，此时，温度传感器便会感应出来并立即控制第二阀门开启，使得速凝剂从储料箱中撒落出来，随即伺服电机启动，带动搅拌轴转动从而实现搅拌式的凝结，大大的节省了一定的时间，由于该种特制速凝剂里面含有少许的生石灰，遇水会产生热，当温度传感器感应出热的时候便立即关闭第二阀门，因为此时刚好满足速凝剂与污水的配合比，而后便通过斜板过滤装置进行下滑过滤，因为速凝剂能够将污水中的泥起到一个粘结作用，所以在过滤的时候多余出来的水便会通过斜板过滤装置漏入集水池中，而污泥便会顺着斜板过滤装置滑入污泥沉淀池中，并通过污泥出口端排出，整个过程都是一体式完整，避免了增加设备工作，减少了占地面积，同时，为了提高过滤的效果同时减少水量的消耗，在进行过滤时，斜板过滤装置通过滑道进行左右滑动，为污泥的下滑提供了动能，大大的加快了下滑速度，从而减少了水量的消耗，且装置都是依据重力下滑趋势进行泥水分离沉淀，整个过程不消耗任何的电能，有效的克服了原有技术中耗水量大，耗能大的缺点，在未来具有良好的发展前景。
附图说明
