申请日2017.12.28
公开(公告)日2018.04.20
IPC分类号C02F1/00; B01D36/02
摘要
一种市政工程领域的污水处理设备，包括框体装置、设置于所述框体装置内部的集中装置、设置于所述框体装置内部的移动板装置、位于所述移动板装置下方的第一过滤装置、位于所述第一过滤装置下方的支撑装置、位于所述支撑装置下方的第二过滤装置。本发明能够对市政工程的污水进行彻底的净化处理，清除污水中的颗粒杂质，除杂效果显著，环保无污染，能够很好的满足市政工程污水处理的需要。
权利要求书
1.一种市政工程领域的污水处理设备，包括框体装置、设置于所述框体装置内部的集中装置、设置于所述框体装置内部的移动板装置、位于所述移动板装置下方的第一过滤装置、位于所述第一过滤装置下方的支撑装置、位于所述支撑装置下方的第二过滤装置，其特征在于：所述框体装置包括框体、设置于所述框体下方的管道、设置于所述管道上的阀门、设置于所述框体上方的进水框，所述集中装置包括集中框、设置于所述集中框上方的固定杆，所述移动板装置包括移动板、设置于所述移动板上的第一光滑块、设置于所述移动板下方的第一定位框、设置于所述第一定位框下方的第一弹簧、设置于所述第一弹簧下的支撑块、位于所述移动板上方的第一过滤网，所述第一过滤装置包括过滤框、设置于所述过滤框下方的支撑板、设置于所述过滤框上方的第二弹簧，所述支撑装置包括第二过滤网、设置于所述第二过滤网上的第二光滑块、设置于所述第二光滑块上的连接杆、设置于所述连接杆上方的滑轮、设置于所述连接杆下方的第三弹簧、设置于所述第三弹簧下方的固定板，所述第二过滤装置包括挡板、设置于所述挡板下方的集中板、设置于所述集中板上方且位于所述挡板右侧的第四弹簧、设置于所述第四弹簧右侧的第二定位框、设置于所述第二定位框右侧的第三过滤网。
2.如权利要求1所述的市政工程领域的污水处理设备，其特征在于：所述框体为空心长方体且竖直放置，所述框体下表面设置有第一通孔，所述框体上表面设置有第二通孔，所述管道为空心圆柱且竖直放置，所述管道上端对准所述第一通孔且与所述框体下表面固定连接，所述进水框呈空心的长方体，所述进水框的下端对准所述第二通孔且与所述框体的上表面固定连接。
3.如权利要求2所述的市政工程领域的污水处理设备，其特征在于：所述集中框为空心长方体且竖直放置，所述集中框上设置有位于其左右表面的第三通孔、第四通孔，所述固定杆的上端与所述框体的内表面固定连接，所述固定杆下端与所述集中框的上表面固定连接。
4.如权利要求3所述的市政工程领域的污水处理设备，其特征在于：所述移动板收容于所述框体内且与所述框体内表面滑动接触，所述移动板上有第五通孔，所述第一过滤网设有两个且分别位于集中框的左右两侧，所述第一过滤网的下端与移动板上表面固定连接，所述第一过滤网的侧面顶靠在所述集中框的侧面上，所述第一过滤网挡住所述第三通孔，所述第一光滑块收容于所述第五通孔内且与所述移动板固定连接，所述集中框贯穿所述第一光滑块的上下表面且与其滑动接触。
5.如权利要求4所述的市政工程领域的污水处理设备，其特征在于：所述第一定位框为空心长方体，所述第一定位框的上表面与所述移动板固定连接，所述第一定位框的侧面顶靠在所述框体的内表面上且与其滑动接触，所述第一弹簧竖直放置且设置有两个，所述第一弹簧的顶端与所述第一定位框固定连接，所述第一弹簧底端与所述支撑块上表面固定连接，所述支撑块设置有两个，所述支撑块分别位于所述框体内的左右两侧，所述支撑块的一端与所述框体的内表面固定连接。
6.如权利要求5所述的市政工程领域的污水处理设备，其特征在于：所述过滤框为空心长方体，所述过滤框位于所述集中框的下方，所述支撑板上表面与所述过滤框的下端固定连接，所述第二弹簧竖直放置且设置有两个，所述第二弹簧分别位于所述过滤框上方的左右两侧，所述第二弹簧的上端与所述移动板的下表面固定连接，所述第二弹簧的底端与所述过滤框固定连接。
7.如权利要求6所述的市政工程领域的污水处理设备，其特征在于：所述第二过滤网为长方体且水平放置，所述第二过滤网收容于所述框体内且与所述框体的内表面固定连接，所述第二过滤网上有第六通孔,所述第六通孔贯穿所述第二过滤网上下表面，所述第二光滑块设置有两个且分别收容于所述第六通孔内，所述第二光滑块收容于所述第六通孔内且与所述第二过滤网固定连接，所述连接杆为竖直杆，所述连接杆设置有两个，所述连接杆贯穿所述第二光滑块的上下表面且与其滑动接触，所述连接杆顶端设有凹槽，所述滑轮为圆柱且设置有两个，所述滑轮分别位于所述连接杆上，所述滑轮收容于所述凹槽内且与所述连接杆枢轴连接，所述滑轮顶靠在所述支撑板上，所述第三弹簧分别位于所述连接杆下端，所述第三弹簧顶端与所述连接杆的底端固定连接，所述第三弹簧的底端与所述固定板上表面固定连接，所述固定板收容于所述框体内且与所述框体的内表面固定连接，所述固定板上有第七通孔。
8.如权利要求7所述的市政工程领域的污水处理设备，其特征在于：所述挡板的顶端与所述固定板的下表面固定连接，所述挡板的下端与所述集中板固定连接，所述第四弹簧的左端与所述挡板的右表面固定连接，所述第四弹簧的右端与所述第二定位框固定连接，所述第二定位框为空心长方体，所述第二定位框的左表面设有矩形槽，所述集中板收容于所述矩形槽内且与所述第二定位框的内表面滑动接触，所述第二定位框右端与所述第三过滤网固定连接，所述第三过滤网上表面与所述固定板下表面滑动接触，所述第三过滤网下表面与所述框体的内表面滑动接触。
说明书
一种市政工程领域的污水处理设备
技术领域
本发明涉及市政工程技术领域，尤其是涉及一种市政工程领域的污水处理设备。
背景技术
在市政工程领域，需要对污水进行净化处理，以便清除污水中的颗粒杂质。然而市面上的污水处理设备不能对市政工程领域的污水进行彻底的净化处理，处理后的污水有颗粒物残留，处理效果不理想且不够环保，不能满足市政工程污水处理的需要。
因此，有必要提供一种新的技术方案以克服上述缺陷。
发明内容
本发明的目的在于提供一种可有效解决上述技术问题的市政工程领域的污水处理设备。
为达到本发明之目的，采用如下技术方案：

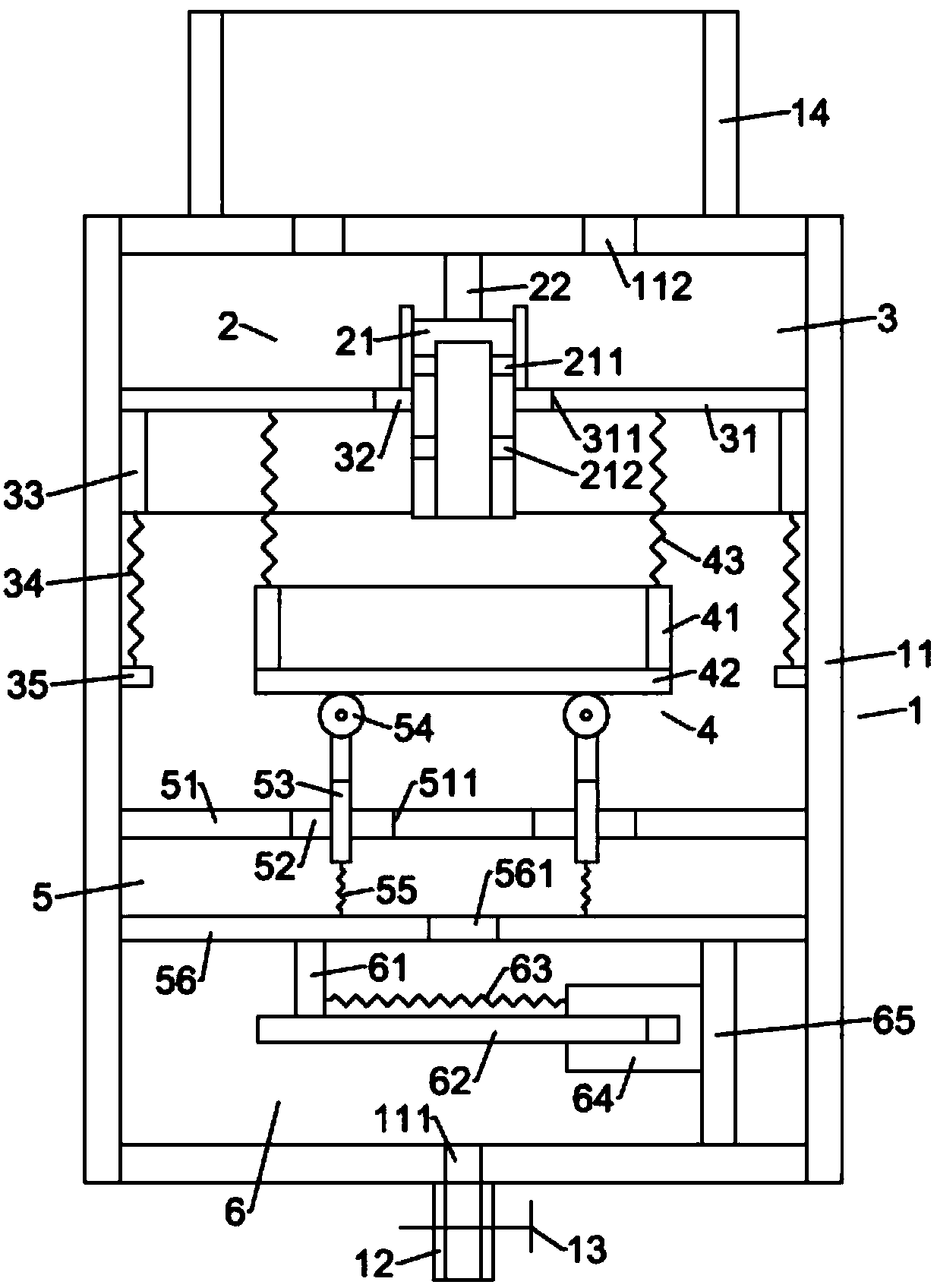

一种市政工程领域的污水处理设备，包括框体装置、设置于所述框体装置内部的集中装置、设置于所述框体装置内部的移动板装置、位于所述移动板装置下方的第一过滤装置、位于所述第一过滤装置下方的支撑装置、位于所述支撑装置下方的第二过滤装置，所述框体装置包括框体、设置于所述框体下方的管道、设置于所述管道上的阀门、设置于所述框体上方的进水框，所述集中装置包括集中框、设置于所述集中框上方的固定杆，所述移动板装置包括移动板、设置于所述移动板上的第一光滑块、设置于所述移动板下方的第一定位框、设置于所述第一定位框下方的第一弹簧、设置于所述第一弹簧下的支撑块、位于所述移动板上方的第一过滤网，所述第一过滤装置包括过滤框、设置于所述过滤框下方的支撑板、设置于所述过滤框上方的第二弹簧，所述支撑装置包括第二过滤网、设置于所述第二过滤网上的第二光滑块、设置于所述第二光滑块上的连接杆、设置于所述连接杆上方的滑轮、设置于所述连接杆下方的第三弹簧、设置于所述第三弹簧下方的固定板，所述第二过滤装置包括挡板、设置于所述挡板下方的集中板、设置于所述集中板上方且位于所述挡板右侧的第四弹簧、设置于所述第四弹簧右侧的第二定位框、设置于所述第二定位框右侧的第三过滤网。
所述框体为空心长方体且竖直放置，所述框体下表面设置有第一通孔，所述框体上表面设置有第二通孔，所述管道为空心圆柱且竖直放置，所述管道上端对准所述第一通孔且与所述框体下表面固定连接，所述进水框呈空心的长方体，所述进水框的下端对准所述第二通孔且与所述框体的上表面固定连接。
所述集中框为空心长方体且竖直放置，所述集中框上设置有位于其左右表面的第三通孔、第四通孔，所述固定杆的上端与所述框体的内表面固定连接，所述固定杆下端与所述集中框的上表面固定连接。
所述移动板收容于所述框体内且与所述框体内表面滑动接触，所述移动板上有第五通孔，所述第一过滤网设有两个且分别位于集中框的左右两侧，所述第一过滤网的下端与移动板上表面固定连接，所述第一过滤网的侧面顶靠在所述集中框的侧面上，所述第一过滤网挡住所述第三通孔，所述第一光滑块收容于所述第五通孔内且与所述移动板固定连接，所述集中框贯穿所述第一光滑块的上下表面且与其滑动接触。
所述第一定位框为空心长方体，所述第一定位框的上表面与所述移动板固定连接，所述第一定位框的侧面顶靠在所述框体的内表面上且与其滑动接触，所述第一弹簧竖直放置且设置有两个，所述第一弹簧的顶端与所述第一定位框固定连接，所述第一弹簧底端与所述支撑块上表面固定连接，所述支撑块设置有两个，所述支撑块分别位于所述框体内的左右两侧，所述支撑块的一端与所述框体的内表面固定连接。
所述过滤框为空心长方体，所述过滤框位于所述集中框的下方，所述支撑板上表面与所述过滤框的下端固定连接，所述第二弹簧竖直放置且设置有两个，所述第二弹簧分别位于所述过滤框上方的左右两侧，所述第二弹簧的上端与所述移动板的下表面固定连接，所述第二弹簧的底端与所述过滤框固定连接。
所述第二过滤网为长方体且水平放置，所述第二过滤网收容于所述框体内且与所述框体的内表面固定连接，所述第二过滤网上有第六通孔,所述第六通孔贯穿所述第二过滤网上下表面，所述第二光滑块设置有两个且分别收容于所述第六通孔内，所述第二光滑块收容于所述第六通孔内且与所述第二过滤网固定连接，所述连接杆为竖直杆，所述连接杆设置有两个，所述连接杆贯穿所述第二光滑块的上下表面且与其滑动接触，所述连接杆顶端设有凹槽，所述滑轮为圆柱且设置有两个，所述滑轮分别位于所述连接杆上，所述滑轮收容于所述凹槽内且与所述连接杆枢轴连接，所述滑轮顶靠在所述支撑板上，所述第三弹簧分别位于所述连接杆下端，所述第三弹簧顶端与所述连接杆的底端固定连接，所述第三弹簧的底端与所述固定板上表面固定连接，所述固定板收容于所述框体内且与所述框体的内表面固定连接，所述固定板上有第七通孔。
所述挡板的顶端与所述固定板的下表面固定连接，所述挡板的下端与所述集中板固定连接，所述第四弹簧的左端与所述挡板的右表面固定连接，所述第四弹簧的右端与所述第二定位框固定连接，所述第二定位框为空心长方体，所述第二定位框的左表面设有矩形槽，所述集中板收容于所述矩形槽内且与所述第二定位框的内表面滑动接触，所述第二定位框右端与所述第三过滤网固定连接，所述第三过滤网上表面与所述固定板下表面滑动接触，所述第三过滤网下表面与所述框体的内表面滑动接触。
与现有技术相比，本发明具有如下有益效果：本发明市政工程领域的污水处理设备能够对市政工程的污水进行彻底的净化处理，清除污水中的颗粒杂质，除杂效果显著，环保无污染，能够很好的满足市政工程污水处理的需要。
