申请日2017.12.21
公开(公告)日2018.03.30
IPC分类号C02F9/02; B01D36/04
摘要
本发明涉及水处理领域，特别涉及一种生活污水初步处理装置，包括底座、支撑装置、第一处理装置和后期处理装置，所述支撑装置设置在底座的顶部，所述第一处理装置包括进水部件、过滤部件、动力部件和传输部件，所述后期处理装置包括水处理组件和滤渣处理组件，本发明采用固定管内置过滤管，过滤管内置第一转轴和螺旋片的结构，将生活污水进行初步处理，分离成滤渣和初步进化的水，生活污水中的滤渣一般富含磷和氮，可集中处理成农业肥料，对废物进行了利用，初步进化的水可以进行深度处理从而再次利用，增加了可用水资源，并且减少了水污染。
权利要求书

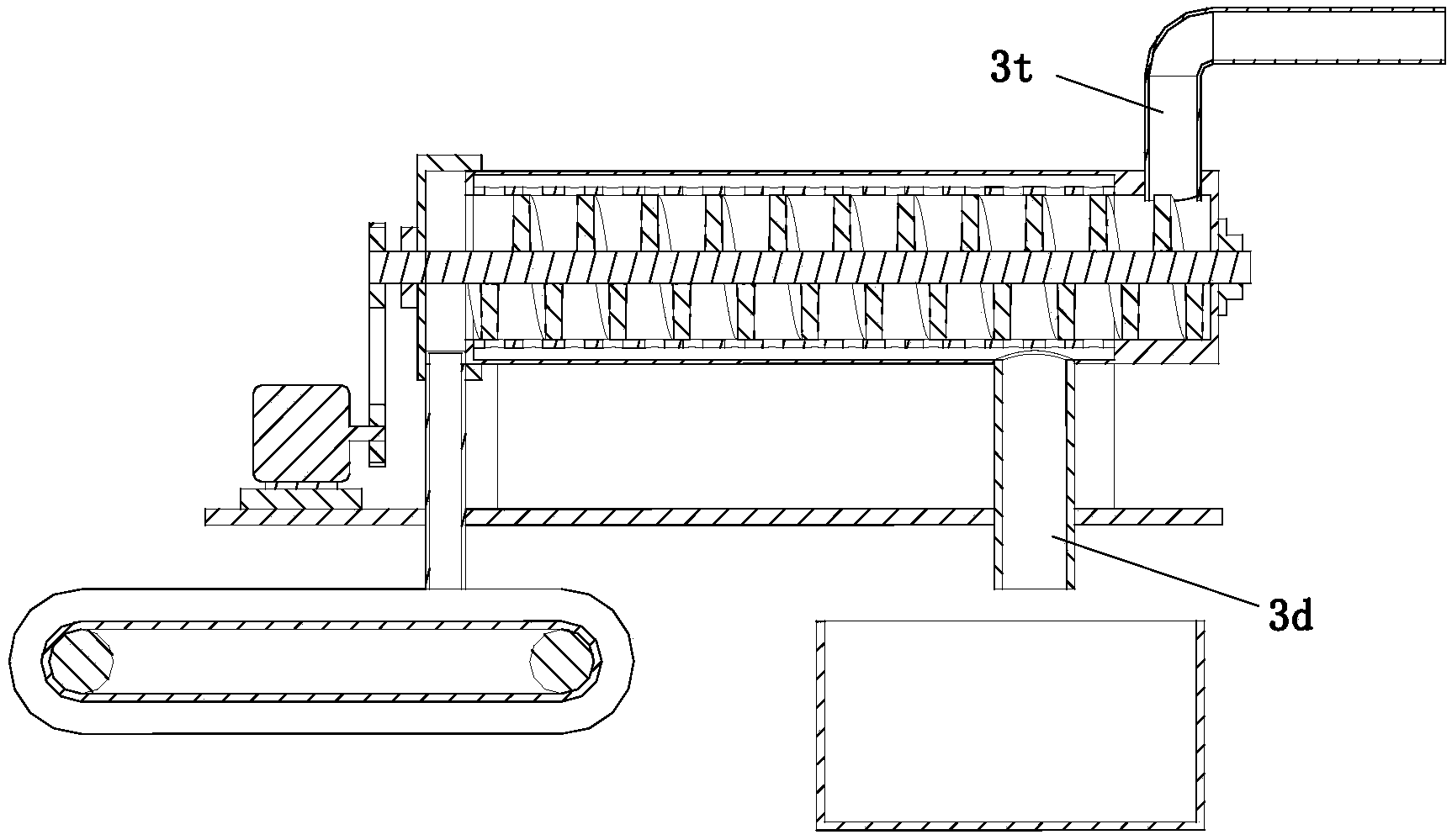

1.一种生活污水初步处理装置，其特征在于：包括底座(1)、支撑装置(2)、第一处理装置(3)和后期处理装置(4)，所述底座(1)为矩形结构，所述支撑装置(2)设置在底座(1)的顶部，所述第一处理装置(3)包括进水部件(3a)、过滤部件(3b)、动力部件(3c)和传输部件(3d)，所述过滤部件(3b)固定设置在支撑装置(2)上，所述进水部件(3a)固定设置在过滤部件(3b)的顶部，所述动力部件(3c)设置在过滤部件(3b)的一端并与过滤部件(3b)转动连接，所述传输部件(3d)固定设置在过滤部件(3b)的底部并自底座(1)的顶部竖直穿过底座(1)向下延伸，所述后期处理装置(4)包括水处理组件(4a)和滤渣处理组件(4b)，所述水处理组件(4a)设置在传输部件(3d)的底部，所述滤渣处理组件(4b)设置在传输部件(3d)的底部。
2.根据权利要求1所述的一种生活污水初步处理装置，其特征在于：所述过滤部件(3b)包括第一转轴(3e)、螺旋片(3f)、过滤管(3g)、固定圈(3h)、固定管(3i)和固定盖(3j)，所述固定管(3i)为圆柱形管状结构并沿固定管(3i)长度方向设有一个容纳腔(3k)，所述固定管(3i)固定设置在支撑装置(2)上，所述固定盖(3j)设置在固定管(3i)的一端并盖住容纳腔(3k)，所述过滤管(3g)固定设置在固定管(3i)的内部，所述过滤管(3g)外侧壁上设有若干通孔(3m)，所述第一转轴(3e)沿固定管(3i)长度方向设置在固定管(3i)的内部并穿过固定管(3i)的两端，所述第一转轴(3e)的一端与固定盖(3j)插接配合，所述第一转轴(3e)的另一端与固定管(3i)远离固定盖(3j)的一端插接配合，所述固定圈(3h)设置在第一转轴(3e)远离固定盖(3j)的一端并与第一转轴(3e)滑动连接，所述螺旋片(3f)套接在第一转轴(3e)上并设置在过滤管(3g)的内部。
3.根据权利要求2所述的一种生活污水初步处理装置，其特征在于：所述动力部件(3c)包括电机(3n)、机座(3p)、传动齿轮(3q)、从动齿轮(3r)和第一传送带(3s)，所述机座(3p)设置在底座(1)的顶部，所述电机(3n)设置在机座(3p)上，所述电机(3n)输出端设有传动齿轮(3q)，所述从动齿轮(3r)套接在第一转轴(3e)上，所述第一传送带(3s)连接传动齿轮(3q)和从动齿轮(3r)。
4.根据权利要求2所述的一种生活污水初步处理装置，其特征在于：所述进水部件(3a)包括一个L形的进水管(3t)，所述进水管(3t)设置在固定管(3i)的外侧壁上并与固定管(3i)内部连通。
5.根据权利要求4所述的一种生活污水初步处理装置，其特征在于：所述传输部件(3d)包括传输水管(3u)和滤渣传输管(3v)，所述传输水管(3u)设置在固定管(3i)的外侧壁靠近进水管(3t)的一端，所述传输水管(3u)垂直向下设置并自底座(1)的顶部穿过底座(1)向下延伸，所述滤渣传输管(3v)设置在固定管(3i)的外侧壁远离进水管(3t)的一端，所述滤渣传输管(3v)垂直向下设置并自底座(1)的顶部穿过底座(1)向下延伸。
6.根据权利要求5所述的一种生活污水初步处理装置，其特征在于：所述水处理组件(4a)包括沉淀池(4c)，所述沉淀池(4c)设置在传输水管(3u)的下方。
7.根据权利要求1所述的一种生活污水初步处理装置，其特征在于：所述滤渣处理组件(4b)包括传送轴(4d)和第二传送带(4e)，所述传送轴(4d)设置在滤渣传输管(3v)的下方，所述第二传送带(4e)设置在传送轴(4d)上并与传送轴(4d)滑动连接。
8.根据权利要求2所述的一种生活污水初步处理装置，其特征在于：所述支撑装置(2)包括两个L形的支撑柱(2a)，每个所述支撑柱(2a)设置在固定管(3i)的外侧壁上并与底座(1)固定连接。
9.根据权利要求8所述的一种生活污水初步处理装置，其特征在于：所述固定管(3i)自进水管(3t)一端到滤渣传输管(3v)一端倾斜向上设置并与水平面夹角为30度。
10.根据权利要求9所述的一种生活污水初步处理装置，其特征在于：所述螺旋片(3f)的半径与过滤管(3g)内径相同，所述螺旋片(3f)的螺距自进水管(3t)一端到滤渣传输管(3v)一端逐渐减小。
说明书
一种生活污水初步处理装置
技术领域
本发明涉及水处理领域，特别涉及一种生活污水初步处理装置。
背景技术
随着人们周围环境的污染越来越严重，对环境的保护和污染的治理也越来越重视，污水作为环境污染的重要因素之一，生活污水为水污染中的主要组成部分之一，但是在很多地方生活污水未经过处理就被肆意的排放到河流中，从而导致河流的污染日益严重，急需对生活污水进行处理后排放或者对生活污水处理后再利用。
发明内容
本发明的目的在于针对现有技术的不足，提供一种生活污水初步处理装置。
为解决上述问题，本发明提供以下技术方案：
一种生活污水初步处理装置，包括底座、支撑装置、第一处理装置和后期处理装置，所述底座为矩形结构，所述支撑装置设置在底座的顶部，所述第一处理装置包括进水部件、过滤部件、动力部件和传输部件，所述过滤部件固定设置在支撑装置上，所述进水部件固定设置在过滤部件的顶部，所述动力部件设置在过滤部件的一端并与过滤部件转动连接，所述传输部件固定设置在过滤部件的底部并自底座的顶部竖直穿过底座向下延伸，所述后期处理装置包括水处理组件和滤渣处理组件，所述水处理组件设置在传输部件的底部，所述滤渣处理组件设置在传输部件的底部。
进一步的，所述过滤部件包括第一转轴、螺旋片、过滤管、固定圈、固定管和固定盖，所述固定管为圆柱形管状结构并沿固定管长度方向设有一个容纳腔，所述固定管固定设置在支撑装置上，所述固定盖设置在固定管的一端并盖住容纳腔，所述过滤管固定设置在固定管的内部，所述过滤管外侧壁上设有若干通孔，所述第一转轴沿固定管长度方向设置在固定管的内部并穿过固定管的两端，所述第一转轴的一端与固定盖插接配合，所述第一转轴的另一端与固定管远离固定盖的一端插接配合，所述固定圈设置在第一转轴远离固定盖的一端并与第一转轴滑动连接，所述螺旋片套接在第一转轴上并设置在过滤管的内部。
进一步的，所述动力部件包括电机、机座、传动齿轮、从动齿轮和第一传送带，所述机座设置在底座的顶部，所述电机设置在机座上，所述电机输出端设有传动齿轮，所述从动齿轮套接在第一转轴上，所述第一传送带连接传动齿轮和从动齿轮。
进一步的，所述进水部件包括一个L形的进水管，所述进水管设置在固定管的外侧壁上并与固定管内部连通。
进一步的，所述传输部件包括传输水管和滤渣传输管，所述传输水管设置在固定管的外侧壁靠近进水管的一端，所述传输水管垂直向下设置并自底座的顶部穿过底座向下延伸，所述滤渣传输管设置在固定管的外侧壁远离进水管的一端，所述滤渣传输管垂直向下设置并自底座的顶部穿过底座向下延伸。
进一步的，所述水处理组件包括沉淀池，所述沉淀池设置在传输水管的下方。
进一步的，所述滤渣处理组件包括传送轴和第二传送带，所述传送轴设置在滤渣传输管的下方，所述第二传送带设置在传送轴上并与传送轴滑动连接。
进一步的，所述支撑装置包括两个L形的支撑柱，每个所述支撑柱设置在固定管的外侧壁上并与底座固定连接。
进一步的，所述固定管自进水管一端到滤渣传输管一端倾斜向上设置并与水平面夹角为30度。
进一步的，所述螺旋片的半径与过滤管内径相同，所述螺旋片的螺距自进水管一端到滤渣传输管一端逐渐减小。
有益效果：本发明的一种生活污水初步处理装置，采用固定管内置过滤管，过滤管内置第一转轴和螺旋片的结构，将生活污水进行初步处理，分离成滤渣和初步进化的水，生活污水中的滤渣一般富含磷和氮，可集中处理成农业肥料，对废物进行了利用，初步进化的水可以进行深度处理从而再次利用，增加了可用水资源，并且减少了水污染。
