申请日2000.10.19
公开(公告)日2002.05.22
IPC分类号C02F9/12; B01D35/00
摘要
一种多功能集中水处理装置,包括一个贮水装置,该贮水装置为封闭箱体,其进水口端连接有水处理机构,该水处理机构包括有一过滤单元和一杀菌消毒单元,自来水网线的水经联接管路至少通过过滤、杀菌消毒处理后进入贮水装置,并由该贮水装置的输出端连接用户端;该贮水装置至少连接有一个反冲洗机构。利用其高度的集成化特点,使其同时具有贮水和水处理的综合功能,并能自动进行贮水装置的净化处理,有效地防止贮水装置的二次污染。

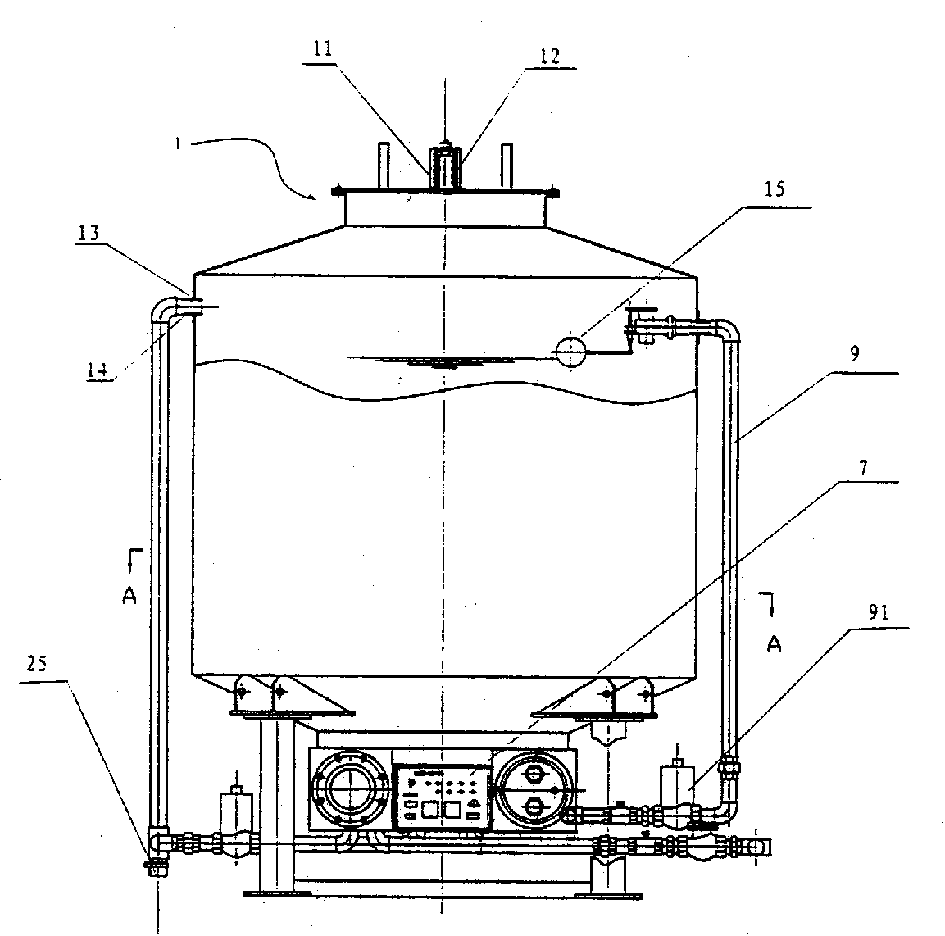

摘要附图
权利要求书
1、一种多功能集中水处理装置，至少包括有一个贮水装置，其特征 在于在贮水装置为封闭箱体，其进水口端连接有水处理机构，该水处理 机构至少应包括有一过滤单元和一杀菌消毒单元，自来水网线的水至少 通过过滤、杀菌消毒后进入贮水装置，并由该贮水装置的输出端输至用 户端;该贮水装置还连接有一个反冲洗机构。
2、根据权利要求1所述的一种多功能集中水处理装置，其特征在 于所述的贮水装置的输出端可再次通过上述杀菌消毒单元后再输出至用 户。
3、根据权利要求1所述的一种多功能集中水处理装置，其特征在 于所述的反冲洗机构可连接于过滤单元输出端，该过滤单元设有可控制 其开关状态的排污口，并由过滤单元上排污口排出冲洗污水。
4、根据权利要求1所述的一种多功能集中水处理装置，其特征在 于所述的反冲洗机构可连接于杀菌消毒单元输入端，反冲洗机构可由一 反冲洗泵构成，该反冲洗泵的输入端可连接于上述贮水装置，将贮水装 置内水导入杀菌消毒单元的输入端后，再返回贮水装置，形成内部杀菌 消毒循环。
5、根据权利要求1所述的一种多功能集中水处理装置，其特征在 于所述的反冲洗机构的输出端可同时连接于过滤单元和杀菌消毒单元， 反冲洗机构可由一反冲洗泵构成，该反冲洗泵的输入端可连接于上述贮 水装置，其输出端同时连接于过渡单元的输出端和杀菌消毒单元的输入 端。
6、根据权利要求1所述的一种多功能集中水处理装置，其特征在 于所述的过滤单元的输出端可导通于一活化处理单元。
7、根据权利要求6所述的一种多功能集中水处理装置，其特征在 于所述的反冲洗的输出端可连接于活化处理单元输出端，通过该活化处 理单元导入过滤单元。
8、根据权利要求7所述的一种多功能集中水处理装置，其特征在 于所述的贮水装置的封闭箱体可由食品级的耐腐蚀材料制成。
9、根据权利要求1所述的一种多功能集中水处理装置，其特征在 于所述的贮水装置的封闭箱体气孔和溢流孔设有空气过滤装置。
10、根据权利要求1所述的一种多功能集中水处理装置，其特征在 于所述的贮水装置的封闭箱体设有可由外部观察的液位显示装置。
11、根据上述相关的权利要求所述的一种多功能集中水处理装置， 其特征在于所述的过滤单元内最好设有中空过滤器，该过滤器由绝对精 度不得大于20um的不锈钢丝网精密滤芯，最佳为10um;该滤芯包覆于 筒状花管外。
12、根据上述相关的权利要求所述的一种多功能集中水处理装置， 其特征在于所述的杀菌消毒单元最佳采用紫外线消毒装置。
13、根据权利要求2所述的一种多功能集中水处理装置，其特征在 于所述的紫外线消毒装置包括有一紫外线灯管，该紫外线灯管密封地设 置于石英管内。
14、根据权利要求7所述的一种多功能集中水处理装置，其特征在 于所述的活化处理单元可采用电极活化单元。
15、根据权利要求8所述的一种多功能集中水处理装置，其特征在 于所述的活化处理单元内设有电极，在该活化处理单元内可产生同频振 荡的电磁场。
16、根据权利要求1所述的一种多功能集中水处理装置，其特征在 于所述的处理装置的前端原水入水端串联设有电动、手动常开阀门。
17、根据权利要求1所述的一种多功能集中水处理装置，其特征在于 所述的处理装置的前端原水入水端通过常闭阀门连接于用户端。
说明书
多功能集中水处理装置
本发明涉及一种水处理技术，具体讲是一种集贮水与水处的多功能 集中水处理装置，尤其适用于集中给供水系统中。
众所周知，水是生命之源，人体60%-70%是由水组成。饮水是人体 补充水分的重要途径，世界卫生组织的一项调查表明，人类80%的疾病 和52%的新生儿死亡都与不卫生的饮用水有关。据中华人民共和国卫生 部的调查，在中国尚有2200万城乡居民的饮用水不能达到卫生标准。 尤其在集中供水区域，如城镇、部队、工厂、机关、学校以及高层建筑 的贮水池等自成体系的小型供水系统，二次污染问题通常比较严重，水 中有害菌群的含量远远超过国家饮用水规定标准。
现在一般建筑内部给水系统中，在需要增压、稳压、减压或者需要贮 存一定的水量时，均需设置水箱。国家2000年小康项目的一个子专题对水 池(箱)的调查表明，现阶段我国使用的水池(箱)存在着比较严重的二 次污染问题，导致从自来水公司输出的合乎标准的自来水在贮存过程中水 质下降，其中色度、浊度等感官指标和大肠杆菌等细菌学指标合格率下降 尤其严重。调查表明，水池(箱)二次加压系统的水质的四项重点指标浊 度、余氯、细菌、大肠杆菌的全年综合合格率为83.81%，较出厂下降了14.92 个百分点。造成这种状况的主要原因是现在使用的水池(箱)在材料和结 构方面仍存在问题。
目前常用的水箱一般采用钢板、钢筋混凝土或玻璃钢制作。用钢板焊 制的水箱内外表面需要采取防腐措施，一般是在内、外涂刷防腐层。普通 防锈漆的附着力差，一定时间会脱落，影响水质，同时失去对金属壁的腐 蚀保护作用。有些防锈漆也有渗出物会影响水质。混凝土和钢筋混凝土贮 水设备，水泥砂浆抹面也可能渗出有害物质。玻璃钢水箱重量轻、耐腐蚀 现已普遍采用。但玻璃钢基体树脂一般为有机材料合成，使用中也会渗出 有害物质，而且作为增强材料的玻璃纤维有可能发生断裂破碎混入到水中。
另外，现阶段所有类型的水池(箱)都存在贮水时间过长，水箱内细 菌孳生的问题，也是造成水质二次污染的一个重要因素。
随着科学的进步，检测技术的提高，人类对水中有害物质有了进一 步的了解，对水质的要求有了新观念，饮用水水质情况日益受到人们的 重视。人们不仅仅满足于对水有洁净度的要求，而提出一种健康的新概 念。这样，就必须在对饮用水进入用户端之前对水进行适当的处理。为 此，本申请人曾申请数项水处理技术专利，并将其应用于水处理系统中， 在长期的使用实践中取得了极好的效果，但由于这些水处理装置使用时 呈一种分立状态，需占用较大的使用空间;而且在具体安装时需将其现 场进行管路联接的操作，增加了现场的施工难度;另外，各处理装置与 水箱间很难形成一种功能上的衔接配合。
本发明的目的在于提供一种多功能集中水处理装置，利用其高度的 集成化特点，使其同时具有贮水和水处理的综合功能，并能自动进行贮 水装置的净化处理，有效地防止贮水装置的二次污染;
本发明的目的之二在于提供一种多功能集中水处理装置，利用其高 度的集成化特点，使得贮水、水处理、以及贮水装置的净化处理能依需 求自动集中控制，使得各功能的实现过程达到最佳的配合。
本发明的目的之三在于提供一种多功能集中水处理装置，利用其高 度的集成化特点，使其减小使用空间的占用，减化现场的安装施工调试 操作，便于用户的使用与维修。
本发明的目的是这样实现的，一种多功能集中水处理装置，至少包 括有一个贮水装置，其特征在于在贮水装置为封闭箱体，其进水口端连 接有水处理机构，该水处理机构至少应包括有一过滤单元和一杀菌消毒 单元，自来水网线的水经联接管路至少通过过滤、杀菌消毒处理后进入 贮水装置，并由该贮水装置的输出端连接用户端;该贮水装置至少连接 有一个反冲洗机构。
本发明的目的还可以这样实现，所述的贮水装置的输出端可再次通 过上述杀菌消毒单元后再输出至用户;所述的反冲洗机构可连接于过滤 单元输出端，该过滤单元设有可控制其开关状态的排污口，并由过滤单 元上排污口排出冲洗污水。所述的反冲洗机构可连接于杀菌消毒单元输 入端，反冲洗机构可由一反冲洗泵构成，该反冲洗泵的输入端可连接于 上述贮水装置，将贮水装置内水导入杀菌消毒单元的输入端后，再返回 贮水装置，形成内部杀菌消毒循环。该反冲洗机构的输出端可同时连接 于过滤单元和杀菌消毒单元，反冲洗机构可由一反冲洗泵构成，该反冲 洗泵的输入端可连接于上述贮水装置，其输出端同时连接于过渡单元的 输出端和杀菌消毒单元的输入端。
所述的贮水装置的封闭箱体可由食品级的耐腐蚀材料制成。该贮水 装置的封闭箱体气孔和溢流孔设有空气过滤装置。该贮水装置的封闭箱 体设有可由外部观察的液位显示装置。所述的过滤单元内最好设有中空 过滤器，该过滤器由绝对精度不得大于20um的不锈钢丝网精密滤芯， 最佳为10um;该滤芯包覆于筒状花管外。所述的杀菌消毒单元最佳采用 紫外线消毒装置，该紫外线消毒装置包括有一紫外线灯管，该紫外线灯 管密封地设置于石英管内。所述的活化处理单元可采用电极活化单元。 该活化处理单元内设有电极，在该活化处理单元内可产生同频振荡的电 磁场。
所述的处理装置的前端原水入水端串联设有电动、手动常开阀门。 该处理装置的前端原水入水端通过常闭阀门连接于用户端。 本发明的效果是显著的：
1、贮水箱体及管系与处理装置全部由食品级需耐腐蚀材料，如不 锈钢或者PVC塑料等制作，并且贮水箱体采用全密闭结构，并通过对贮 水箱体上空气过滤装置，可有效防止异物及各种杂质灰尘的进入，使得 经过处理过的水能较长时间保持无菌状态。
2、本发明中采用的绝对精度不得小于20um的不锈钢丝网精密滤芯， 最佳为10um，可以有效滤除固体颗粒及悬浮物，降低水的浊度，增强紫 外线对细菌的杀灭效果。
3、本发明中的采用一种紫外线杀菌单元，具有杀菌的广谱、快捷、 不污染水质等特点，灭菌率高达99.9%。
4、本发明利用反冲洗的装置可以对过滤装置进行自动的、定期的反向 冲洗，可以确保过滤的过滤质量，又能延长滤芯的使用寿命;另外利用反 冲洗的另一循环回路，还可以在贮水箱体内的水长期不使用的情况下，进 行定期自动循环消毒处理，防治“死水”产生，从而达到有效防止二次污 染的目的。
5、本发明的较佳实施例中，对贮水箱体中的水可经过二次消毒后 进入用户端。
6、本发明的较佳实施例中，利用高频电磁场对水进行活化，产生 有益人体健康的水，有利于提高水质，满足人们对高质量饮水的要求。
7、本发明采用高度集成的结构，并可方便地达到全自动控制，操 作、并具有维护方便特点。而且大大地减少了使用空间的占用，同时， 在用户安装时只需地进行与自来水网路和用户端的连接即可，使得现场 的安装更为方便。
8、本发明的高度集成化结构，使得供水系统的管理更为方便、操 作简单、同时节约能源。
9、本发明中的各单元间的联接均设有程控和手控两种结构，能确 保其不同条件下的正常使用功能。
综上所述，本发明具有贮水、水处理，以及能有效防止二次供水污 染特有功能，可以确保提供符合卫生标准的优质饮用水。另外由于本发 明的高度集成化的特点，使得其整体结构合理，外观造型美观。
