申请日2017.12.21
公开(公告)日2018.04.06
IPC分类号C02F1/50; C02F1/78
摘要
本发明公开了一种用于医疗废水处理的消毒池，其包括：消毒池本体、第一隔板组、第二隔板组、进液管、出液管和曝气装置;消毒池本体依次包括围成矩形结构的第一侧壁、第二侧壁、第三侧壁和第四侧壁;底壁连接在侧壁的下端;第一隔板组由第一隔板构成，第一隔板的一边与第二侧壁连接，另一边朝向底壁向下倾斜，相邻的第一隔板之间相互平行;第二隔板组由第二隔板构成，第二隔板的一边与第四侧壁连接，另一边朝向底壁向下倾斜，相邻的第二隔板之间相互平行;进液管连通消毒池本体，出液管连通消毒池本体;曝气装置用于向消毒池本体内供入臭氧。本发明的消毒池利用臭氧进行微生物的杀灭，无需添加耗材，节省处理成本。
权利要求书
1.一种用于医疗废水处理的消毒池，其特征在于，包括：消毒池本体、第一隔板组、第二隔板组、进液管、出液管和曝气装置;所述消毒池本体依次包括围成矩形结构的第一侧壁、第二侧壁、第三侧壁和第四侧壁;底壁连接在侧壁的下端;所述第一隔板组由第一隔板构成，所述第一隔板的一边与第二侧壁连接，另一边朝向底壁向下倾斜，相邻的第一隔板之间相互平行;所述第二隔板组由第二隔板构成，所述第二隔板的一边与第四侧壁连接，另一边朝向底壁向下倾斜，相邻的第二隔板之间相互平行;所述进液管连通消毒池本体，所述出液管连通消毒池本体;所述曝气装置用于向消毒池本体内供入臭氧。
2.根据权利要求1所述的用于医疗废水处理的消毒池，其特征在于，第一隔板与第二侧壁的夹角为第一夹角，第二隔板与第四侧壁的夹角为第二夹角;第一夹角与第二夹角相等;第一夹角的角度范围为45度至80度，所述第二夹角的角度范围为45度至80度。
3.根据权利要求1所述的用于医疗废水处理的消毒池，其特征在于，所述曝气装置为曝气盘，所述曝气盘设置在消毒池本体的底部。
4.根据权利要求1所述的用于医疗废水处理的消毒池，其特征在于，所述曝气装置包括进气主管、第一进气支管、第二进气支管和曝气头;所述第一进气支管一端连通进气主管，曝气头设置在第一进气支管上，与第一进气支管连通的曝气头分别设置在第一隔板的下方;所述第二进气支管一端连通进气主管，曝气头设置在第二进气支管上，与第二进气支管连通的曝气头分别设置在第二隔板的下方。
5.根据权利要求1-4任一项所述的用于医疗废水处理的消毒池，其特征在于，所述进液管设置在消毒池本体的底部，所述出液管设置在消毒池的顶部。
6.根据权利要求1-4任一项所述的用于医疗废水处理的消毒池，其特征在于，所述进液管设置在消毒池本体的顶部，所述出液管设置在消毒池本体的底部。
说明书
一种用于医疗废水处理的消毒池
技术领域
本发明属于医疗废水净化处理技术领域，特别是涉及一种用于医疗废水处理的消毒池。
背景技术
医疗污水主要是从医院的诊疗室、化验室、病房、洗衣房、X片照相室和手术室等排放的污水，其污水来源及成分十分复杂。医院污水中含有大量的病原细菌、病毒和化学药剂，具有空间污染、急性传染和潜伏性传染的特征。医疗废水在排放前需要进行消毒净化处理，现有的处理系统包括消毒池。常见的消毒池利用添加次氯酸钠消毒剂进行消毒，需要设置池体和单独的消毒剂添加装置，药剂消耗量大，废水处理成本高。
发明内容
本发明的目的是提供一种用于医疗废水处理的消毒池，以解决废水处理需要添加药剂，处理成本高的问题。

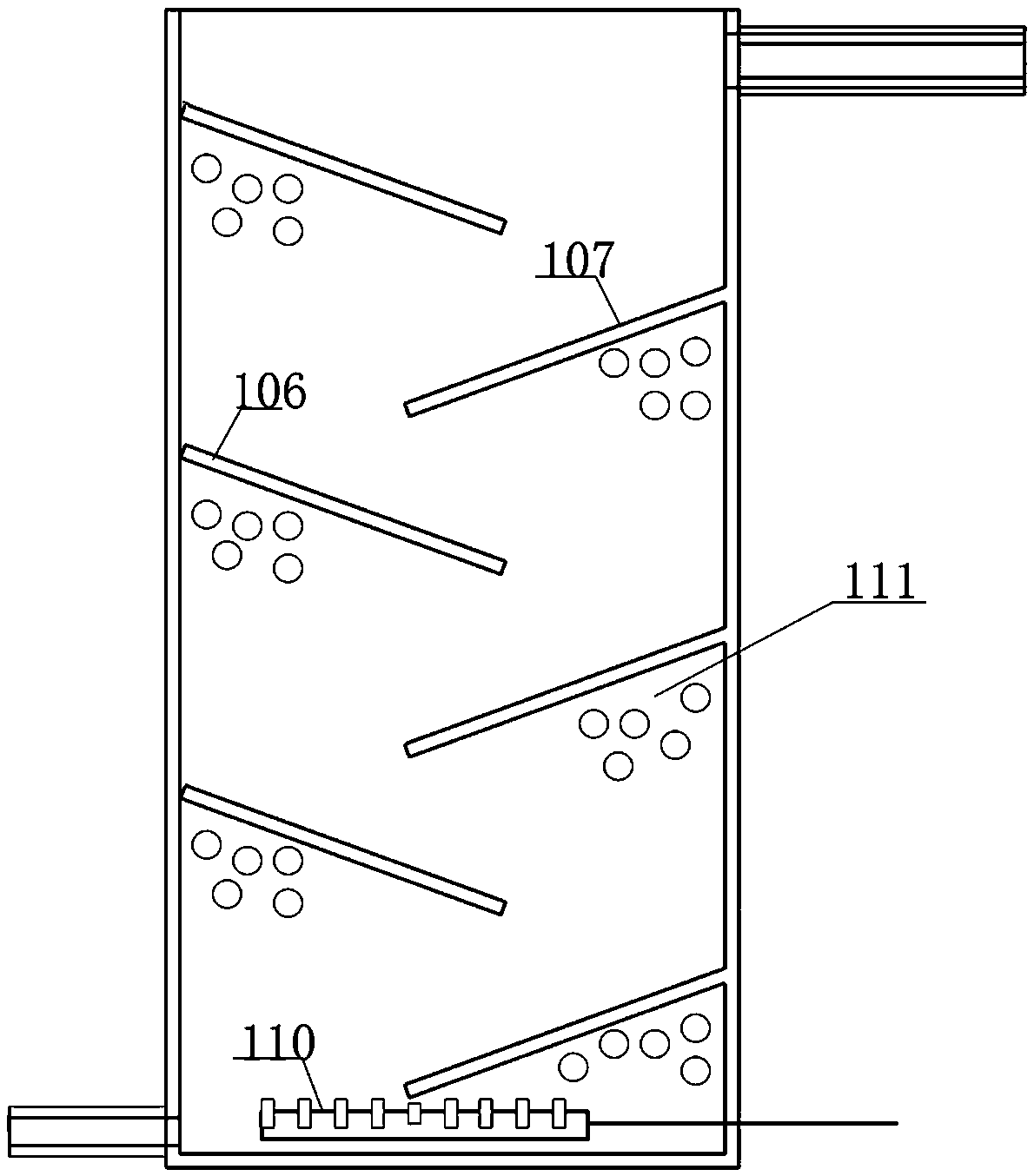

本发明解决上述技术问题的技术方案如下：一种用于医疗废水处理的消毒池，其包括：消毒池本体、第一隔板组、第二隔板组、进液管、出液管和曝气装置;所述消毒池本体依次包括围成矩形结构的第一侧壁、第二侧壁、第三侧壁和第四侧壁;底壁连接在侧壁的下端;所述第一隔板组由第一隔板构成，所述第一隔板的一边与第二侧壁连接，另一边朝向底壁向下倾斜，相邻的第一隔板之间相互平行;所述第二隔板组由第二隔板构成，所述第二隔板的一边与第四侧壁连接，另一边朝向底壁向下倾斜，相邻的第二隔板之间相互平行;所述进液管连通消毒池本体，所述出液管连通消毒池本体;所述曝气装置用于向消毒池本体内供入臭氧。
本发明如上所述的用于医疗废水处理的消毒池，进一步，第一隔板与第二侧壁的夹角为第一夹角，第二隔板与第四侧壁的夹角为第二夹角;第一夹角与第二夹角相等;第一夹角的角度范围为45度至80度，所述第二夹角的角度范围为45度至80度。
本发明如上所述的用于医疗废水处理的消毒池，进一步，所述曝气装置为曝气盘，所述曝气盘设置在消毒池本体的底部。
本发明如上所述的用于医疗废水处理的消毒池，进一步，所述曝气装置包括进气主管、第一进气支管、第二进气支管和曝气头;所述第一进气支管一端连通进气主管，曝气头设置在第一进气支管上，与第一进气支管连通的曝气头分别设置在第一隔板的下方;所述第二进气支管一端连通进气主管，曝气头设置在第二进气支管上，与第二进气支管连通的曝气头分别设置在第二隔板的下方。
本发明如上所述的用于医疗废水处理的消毒池，进一步，所述进液管设置在消毒池本体的底部，所述出液管设置在消毒池的顶部。
本发明如上所述的用于医疗废水处理的消毒池，进一步，所述进液管设置在消毒池本体的顶部，所述出液管设置在消毒池本体的底部。
本发明的有益效果是：本发明的消毒池利用臭氧进行微生物的杀灭，无需添加耗材，节省处理成本。
