申请日2017.12.25
公开(公告)日2018.04.20
IPC分类号C02F9/08
摘要
本发明公开了一种污水光催化高效处理装置，包括进水管、格栅、处理箱、太阳能电池板、紫外线光灯、电离板、转轴、搅拌叶片、曝气装置、喷排、灯源、催化剂包、吸附板、过滤板和出水管，所述的处理箱顶端设有进水管，进水管内倾斜设有格栅，转轴上安装多组搅拌叶片，处理箱顶端设有伸缩杆，伸缩杆顶端与太阳能电池板一侧铰链，处理箱顶端内部设有紫外线光灯，处理箱内设有电离板，处理箱上部侧壁设有消泡尖刺，处理箱与曝气装置连通，处理箱内壁安装灯源，处理箱内部设有多组催化剂包。本发明方便污水与药剂的混合均匀，通过催化剂分解污水中的有机物等，方便污水的处理，提高污水处理的效率效果，增强环保性，结构简单，使用方便，利于推广。
权利要求书

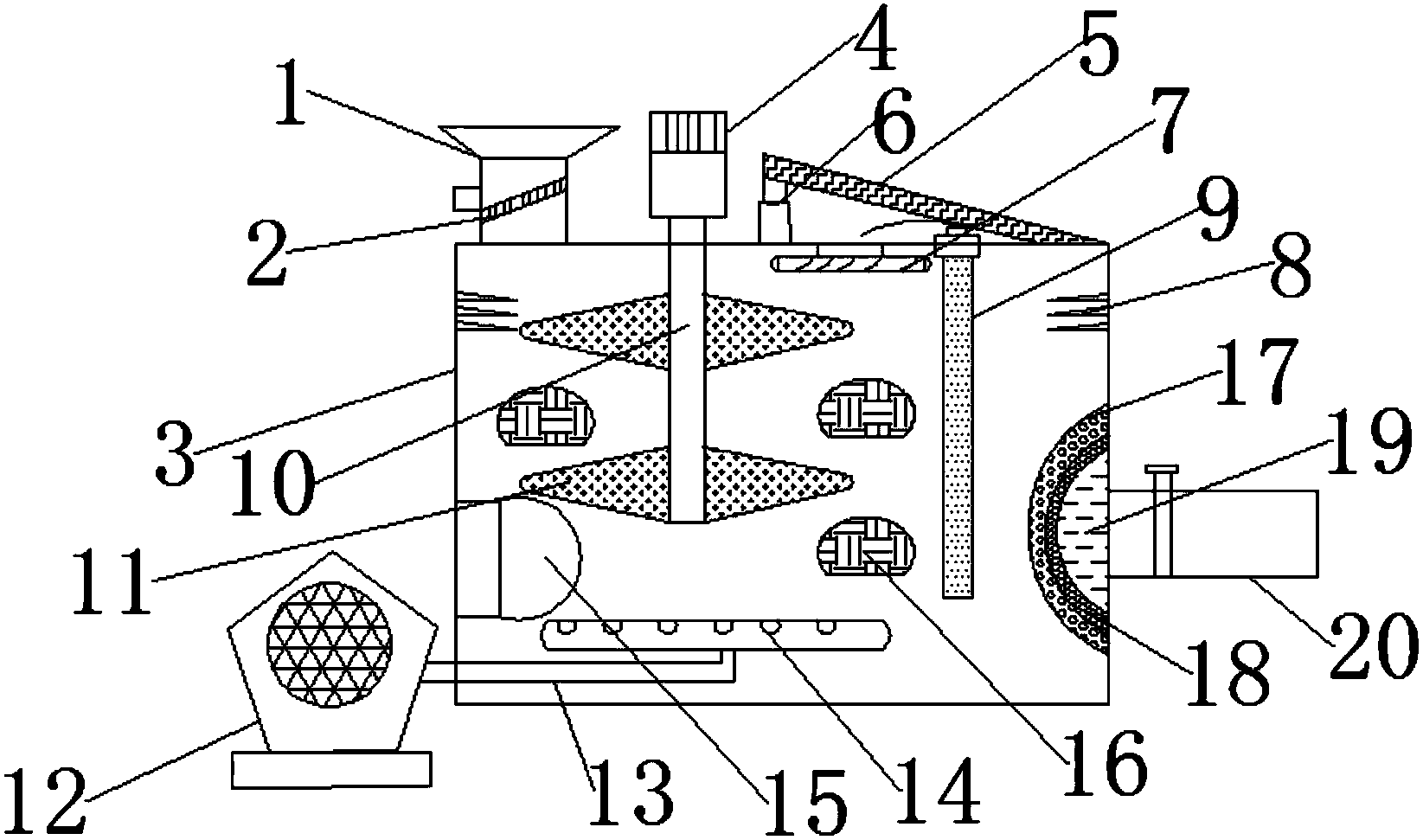

1.一种污水光催化高效处理装置，包括进水管(1)、格栅(2)、处理箱(3)、太阳能电池板(5)、紫外线光灯(7)、消泡尖刺(8)、电离板(9)、转轴(10)、搅拌叶片(11)、曝气装置(12)、喷排(14)、灯源(15)、催化剂包(16)、吸附板(17)、过滤板(18)和出水管(20)，其特征在于，所述的处理箱(3)顶端设有进水管(1)，进水管(1)内倾斜设有格栅(2)，处理箱(3)上设有搅拌电机(4)，搅拌电机(4)输出轴与转轴(10)连接，转轴(10)上安装多组搅拌叶片(11)，处理箱(3)顶端设有伸缩杆(6)，伸缩杆(6)顶端与太阳能电池板(5)一侧铰链，太阳能电池板(5)另一侧与处理箱(3)顶端侧壁铰链，太阳能电池板(5)上表面四个拐角处设有光照强度传感器(21)，处理箱(3)顶端内部设有紫外线光灯(7)，处理箱(3)内设有电离板(9)，处理箱(3)上部侧壁设有消泡尖刺(8)，处理箱(3)与曝气装置(12)连通，曝气装置(12)上设有输气管(13)，输气管(13)出口端设有喷排(14)，喷排(14)设置在处理箱(3)底端内部，处理箱(3)内壁安装灯源(15)，处理箱(3)内部设有多组催化剂包(16)，处理箱(3)侧壁设有出水管(20)，出水管(20)与处理箱(3)连接处设有吸附板(17)、过滤板(18)和海绵层(19)。
2.根据权利要求1所述的污水光催化高效处理装置，其特征在于，所述的格栅(2)最低端设有垃圾排出管。
3.根据权利要求1所述的污水光催化高效处理装置，其特征在于，所述的电离板(9)与外部调频电源连接。
4.根据权利要求1所述的污水光催化高效处理装置，其特征在于，所述的灯源(15)为光照强度可调式灯。
5.根据权利要求1所述的污水光催化高效处理装置，其特征在于，所述的吸附板(17)和过滤板(18)为半球形型。
6.根据权利要求5所述的污水光催化高效处理装置，其特征在于，所述的海绵层(19)填充在过滤板(18)内部。
7.根据权利要求6所述的污水光催化高效处理装置，其特征在于，所述的过滤板(18)设置子啊吸附板(17)和海绵层(19)之间。
说明书
一种污水光催化高效处理装置
技术领域
本发明涉及一种污水处理领域，具体是一种污水光催化高效处理装置。
背景技术
环境污染会给生态系统造成直接的破坏和影响，如沙漠化、森林破坏、也会给生态系统和人类社会造成间接的危害，有时这种间接的环境效应的危害比当时造成的直接危害更大，也更难消除。随着污染的加剧和人们环境意识的提高，由于污染引起 的人群纠纷和冲突逐年增加。环保设备是指用于控制环境污染、环保活性炭改善环境质量而有生产单位或建筑安装单位制造和建造出来的机械产品、构筑物及系统。环境治理已经是刻不容缓的事情了，我们应该更注重环保。其中水污染是其中最重要的一部分，水污染中生活污水占据其中重要比例，生活污水主要是城市生活中使用的各种洗涤剂和污水、垃圾、粪便等，多为无毒的无机盐类，生活污水中含磷等有机物，致病细菌多，排到河流中影响鱼虾的生活，病原物污染，需氧有机物污染，富营养化污染等，严重时会导致鱼虾死绝，导致其生态系统崩溃，严重影响生态环境。
发明内容
本发明的目的在于提供一种污水光催化高效处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：
一种污水光催化高效处理装置，包括进水管、格栅、处理箱、太阳能电池板、紫外线光灯、消泡尖刺、电离板、转轴、搅拌叶片、曝气装置、喷排、灯源、催化剂包、吸附板、过滤板和出水管，所述的处理箱顶端设有进水管，进水管内倾斜设有格栅，处理箱上设有搅拌电机，搅拌电机输出轴与转轴连接，转轴上安装多组搅拌叶片，处理箱顶端设有伸缩杆，伸缩杆顶端与太阳能电池板一侧铰链，太阳能电池板另一侧与处理箱顶端侧壁铰链，太阳能电池板上表面四个拐角处设有光照强度传感器，处理箱顶端内部设有紫外线光灯，处理箱内设有电离板，处理箱上部侧壁设有消泡尖刺，处理箱与曝气装置连通，曝气装置上设有输气管，输气管出口端设有喷排，喷排设置在处理箱底端内部，处理箱内壁安装灯源，处理箱内部设有多组催化剂包，处理箱侧壁设有出水管，出水管与处理箱连接处设有吸附板、过滤板和海绵层。
作为本发明进一步的方案：所述的格栅最低端设有垃圾排出管。
作为本发明再进一步的方案：所述的电离板与外部调频电源连接。
作为本发明再进一步的方案：所述的灯源为光照强度可调式灯。
作为本发明再进一步的方案：所述的吸附板和过滤板为半球形型。
作为本发明再进一步的方案：所述的海绵层填充在过滤板内部。
作为本发明再进一步的方案：所述的过滤板设置子啊吸附板和海绵层之间。
与现有技术相比，本发明的有益效果是：本发明污水通过进水管进入处理箱中，格栅将污水中垃圾等过滤下来，从垃圾排出管排出，方便后续污水的处理，提高工作效率和效果，通过搅拌电机带动转轴和搅拌叶片转动，方便对污水进行搅拌，保证水的流动，方便污水与药剂的混合均匀，提高污水处理的效果，通过光照强度传感器测量各个角度的光照轻度，控制伸缩杆的升高降低，保证太阳能电池板与太阳光最大面积的接触，最大效率的将光能转化为电能，为各个电子元件供电工作，通过紫外线光灯对污水进行消毒杀菌，将污水中的有害细菌和病毒等灭杀，保证污水处理的健康，提高污水处理的健康和安全，通过电离板将污水中重金属离子析出，保证污水的处理效果，通过消泡尖刺将污水液面上漂浮的气泡刺破，避免其影响污水的处理，通过曝气装置和喷排对处理箱内的污水进行曝气，方便污水的处理，催化剂包内装有二氧化钛等催化剂，调节灯源发出合适的光照，通过催化剂包内催化剂分解污水中的有机物等，方便污水的处理，提高污水处理的效率效果，增强环保性，通过吸附板、过滤板和海绵层将污水处理完后经过层层过滤排出，半球形型吸附板和过滤板减少水流对其的冲击，避免水流速度过大带走污水中的杂质，结构简单，使用方便，利于推广。
