申请日2000.11.02
公开(公告)日2001.10.10
IPC分类号C02F1/52
摘要
本实用新型提供的是一种组合式水处理装置。它包括反应器及沉降区,反应器位于中部,沉降区为V形,沉降区位于反应器外,且沉降区的入口、出口分别位于V形沉降区的两个顶部。其结构紧凑、占地面积小、造价和运行成本低。是各种中小形生产线比较理想的水处理配套装置。

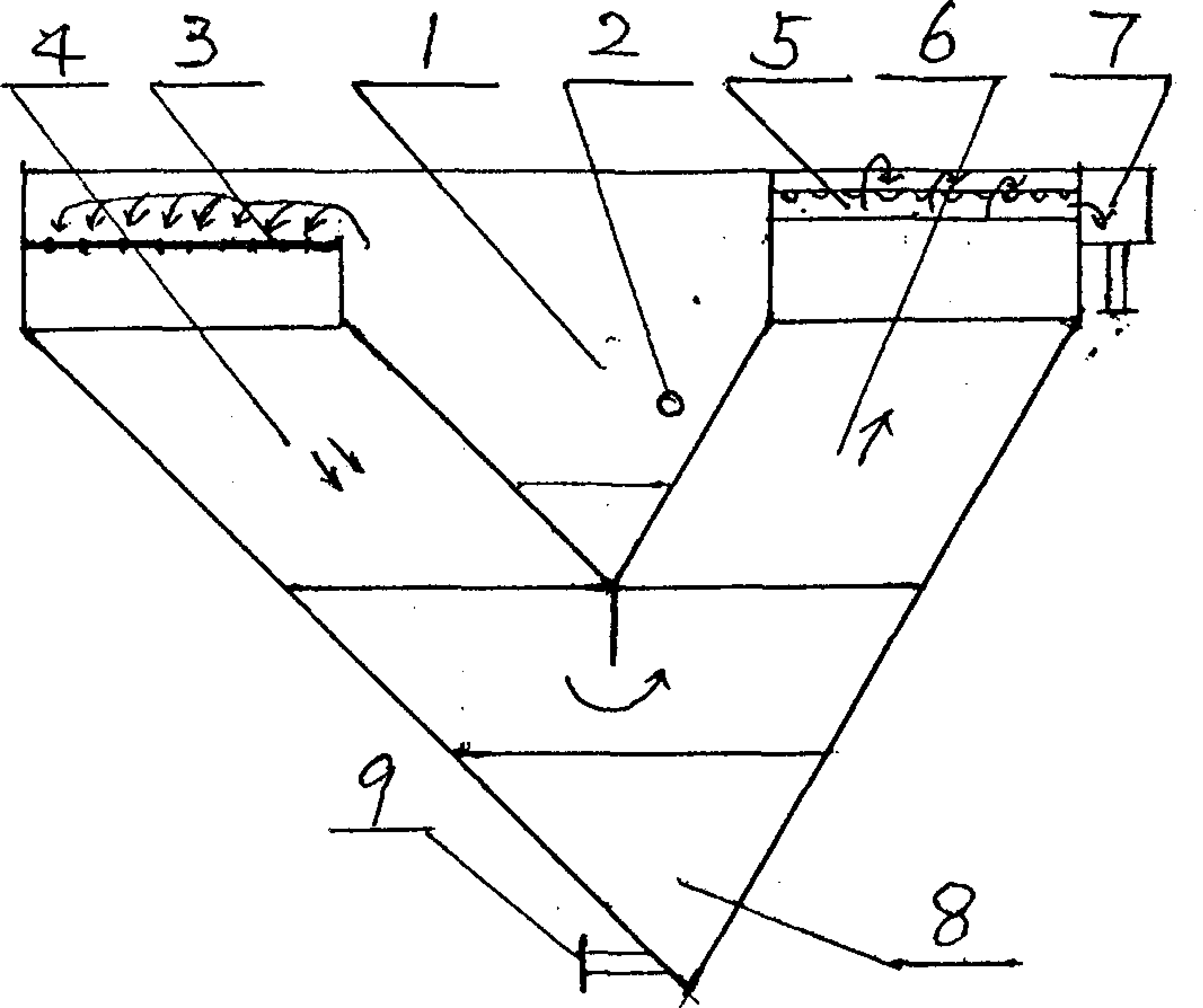

摘要附图
权利要求书
1、一种组合式水处理装置，它包括反应器及沉降区，其特征是：反应器位 于中部，沉降区为V形，沉降区位于反应器外，且沉降区的入口、出口分别位于 V形沉降区的两个顶部。
2、根据权利要求1所述的组合式水处理装置，其特征是：在沉降区的出口 处设置有过滤层。
3、根据权利要求1、2所述的组合式水处理装置，其特征是：所述的反应 器中设置有机械搅拌器和折流板。
4、根据权利要求1、2所述的组合式水处理装置，其特征是：所述的反应 器的入口处设置有回流罩，反应器内设置有交错的挡板。
5、根据权利要求1、2所述的组合式水处理装置，其特征是：所述的反应 器的入口处设置有流体泵，反应器内设置有交错的挡板。
说明书
组合式水处理装置
本实用新型涉及的是一种水处理装置。
各种水处理装置主要是由反应器、沉降区等部分组成的。将水引入反应器， 向反应器中加入絮凝剂或者是其它处理用的药剂，经过反应之后引入到沉降区内 进行沉降处理。目前所使用的水处理装置，普遍存在着结构不紧凑，占地面积较 大等不足。即使是相专利申请号为932447279，名称为废水综合处理设备的实用 新型专利文件中公开的装置，其反应器与沉降区仍然是一种分离的结构。在许多 比较小型的生产线中，要用到小型的水处理装置，以便降低水处理制止的造价和 运行成本。
本实用新型的目的在于提供一种结构紧凑，占地面积小的组合式水处理装置。
本实用新型的目的是这样实现的：它包括反应器及沉降区，其特征是：反应 器位于中部，沉降区为V形，沉降区位于反应器外，且沉降区的入口、出口分别 位于V形沉降区的两个顶部。
本实用新型还可以包括如下结构特征：
1、在沉降区的出口处设置有过滤层。
2、所述的反应器中设置有机械搅拌器和折流板。
3、所述的反应器的入口处设置有回流罩，反应器内设置有交错的挡板。
4、所述的反应器的入口处设置有流体泵，反应器内设置有交错的挡板。
本实用新型的装置将反应器与沉降区涉及成为一体式的结构，而且是沉降区 为V形，出反应器的水经过顺流与逆流两个区域的沉降，可以将其中的絮凝物比 较完全的沉降去除。其结构紧凑、占地面积小、造价和运行成本低。是各种中小 形生产线比较理想的水处理配套装置。在沉降区的出口处设置有过滤层，可以提 高絮凝物的去除效果。为了提高反应效果，可以在反应器中设置一些搅拌机构和 延长反应时间的装置。
