申请日2017.12.21
公开(公告)日2018.03.30
IPC分类号B01D33/11
摘要
本发明公开了一种羽绒污水分离器，涉及羽绒加工设备，采用机械化的方法，将池中宰杀下料的羽绒毛料通过污水泥浆泵的工作，连同血污水一并输送到羽绒污水分离器进口内，羽绒污水分离器由传动电动机，通过传动齿轮带动羽绒污水分离器的滚筒体旋转，羽绒通过滚筒内叶片，输出到下一工序的羽绒水洗机进口，血污水经过筛孔漏入下方污水池中，然后进入污水处理工序。该发明替代了人工清洗工序，大大降低了人工作业的劳动强度，大大减少了下道水洗工序的作业负担，同时节省了大量的水资源，提高了生产效率和企业经济效益。
权利要求书
1.一种羽绒污水分离器，其特征是，包括滚筒体、滤网、叶片、传动齿轮、支撑轮体、传动电机、底架和污水池;所述污水池上方架设有底架，底架上设有支撑轮体;所述滚筒体放置于支撑轮体上，滚筒体上设置传动齿轮，由设置于底架一侧的传动电机减速传动;所述滚筒体为圆筒状结构，其中间段设置为框架式结构，并在框架上安装滤网，形成滤网筒体;所述滚筒体内设有叶片，所述叶片在整个滚筒体的内壁呈螺旋排布。
2.根据权利要求1所述的一种羽绒污水分离器，其特征是，所述滚筒体远离传动端的一端的筒壁上设有一圈凸起的导向圈，与其对应的支撑轮体设有一圈限位槽，所述导向圈吻合嵌入限位槽内，对滚筒体起到导向及轴向限位作用，防止滚筒体转动过程中左右窜动。
3.根据权利要求1所述的一种羽绒污水分离器，其特征是，所述滚筒体的远端端面设有进出料口。
4.根据权利要求1所述的一种羽绒污水分离器，其特征是，所述滤网筒体分成两段，其中一段为固定段，另一端为活动段，其活动段的滤网通过螺栓与滚筒体连接，方便维护、清理;固定段的滤网与滚筒体焊接。
5.根据权利要求1所述的一种羽绒污水分离器，其特征是，所述叶片沿滚筒体周向均布四列，每列相邻叶片的间距相等，相邻两列的叶片在轴向上交错设置，且叶片倾斜一定角度。
6.根据权利要求1所述的一种羽绒污水分离器，其特征是，所述污水池设有污水泥浆泵。
7.根据权利要求1所述的一种羽绒污水分离器，其特征是，所述支撑轮体的支架焊接于底架上。
8.根据权利要求1所述的一种羽绒污水分离器，其特征是，所述滚筒体的端面通过幅板与传动从动齿轮用螺栓连接，底架上焊接有电机支架，传动电机安装在电机支架，传动电机的输出轴上通过键连接有主动齿轮，与传动齿轮相啮合;传动电机的安装能够实现横向微量移动调节。
9.根据权利要求1所述的一种羽绒污水分离器，其特征是，所述滚筒体、滤网、叶片、支撑轮体的主要部件均采用不锈钢材料;所述支撑轮体的滚轮采用尼龙塑料材料。
说明书
羽绒污水分离器
技术领域
本发明涉及一种羽绒加工设备，具体是一种羽绒污水分离器。
背景技术
目前行业内的羽绒下料的毛料分离均是采用人工操作的方法进行分离，劳动强度高，效率低。
发明内容
本发明要求解决的技术问题是提供一种羽绒污水分离器，采用机械化的方法将羽绒与血污水进行分离，替代人工分离的方法，减轻了下道水洗工作的负担，降低人工作业的劳动强度，同时节省了大量的水资源，提高了生产效率和企业经济效益。

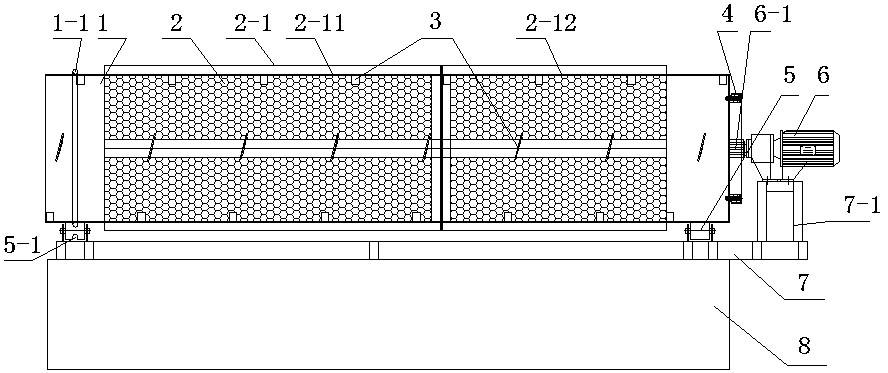

本发明是以如下方法实现的：一种羽绒污水分离器，包括滚筒体、滤网、叶片、传动齿轮、支撑轮体、传动电机、底架和污水池;所述污水池上方架设有底架，底架上设有支撑轮体;所述滚筒体放置于支撑轮体上，滚筒体上设置传动齿轮，由设置于底架一侧的传动电机减速传动;所述滚筒体为圆筒状结构，其中间段设置为框架式结构，并在框架上安装滤网，形成滤网筒体;所述滚筒体内设有叶片，所述叶片在整个滚筒体的内壁呈螺旋排布。
所述滚筒体远离传动端的一端的筒壁上设有一圈凸起的导向圈，与其对应的支撑轮体设有一圈限位槽，所述导向圈吻合嵌入限位槽内，对滚筒体起到导向及轴向限位作用，防止滚筒体转动过程中左右窜动。
所述滚筒体的远端端面设有进出料口。
所述滤网筒体分成两段，其中一段为固定段，另一端为活动段，其活动段的滤网通过螺栓与滚筒体连接，方便维护、清理;固定段的滤网与滚筒体焊接。
为了输送顺畅，所述叶片沿滚筒体周向均布四列，每列相邻叶片的间距相等，相邻两列的叶片在轴向上交错设置，且叶片倾斜一定角度。
所述污水池设有污水泥浆泵。
所述支撑轮体的支架焊接于底架上。
所述滚筒体的端面通过幅板与传动从动齿轮用螺栓连接，底架上焊接有电机支架，传动电机安装在电机支架，传动电机的输出轴上通过键连接有主动齿轮，与传动齿轮相啮合;传动电机的安装可实现横向微量移动调节，可减少噪声。
因滚筒体、滤网、叶片、支撑轮体工作时始终与血污水接触，其上所有主要部件均采用不锈钢材料;支撑轮体的滚轮采用尼龙塑料材料，减少滚筒体钢板的磨损，提高其使用寿命，同时减少噪声。
本发明的技术效果是：通过机械化的手段，节省了劳动力，减轻了操作工人的劳动强度，降低了劳动工时成本，减少了下道水洗工序的负担，节约了大量的水资源，从而大大提高了企业生产效率和经济效益。
