申请日2017.12.21
公开(公告)日2018.03.30
IPC分类号G05B19/05
摘要
本发明涉及水处理技术领域,具体涉及一种水处理智能监控一体装置。包括:传感器信号接口组件,与水处理检测传感装置电连接以接收来自所述水处理检测装置的检测数据;控制信号接口组件,与水处理控制装置电连接以输出控制数据至所述水处理控制装置;显示控制一体机,包括控制主机、液晶显示器、通信接口、人机交互组件;所述显示控制一体机与所述传感器信号接口组件电连接,接收所述检测数据,并且经过所述控制主机处理后,通过所述液晶显示器显示;所述显示控制一体机与所述控制信号接口组件电连接,将所述控制主机的控制数据,输出至相应水处理控制装置。实现了水处理检测参数和控制状态真正意义上的智能闭环控制和人机交互。
权利要求书
1.一种水处理智能监控一体装置,其特征在于,包括:
传感器信号接口组件,与水处理检测传感装置电连接以接收来自所述水处理检测传感装置的检测数据;
控制信号接口组件,与水处理控制装置电连接以输出控制数据至所述水处理控制装置;
显示控制一体机,包括控制主机、液晶显示器、通信接口、人机交互组件;
所述显示控制一体机与所述传感器信号接口组件电连接,接收所述检测数据,并且经过所述控制主机处理后,通过所述液晶显示器显示;
所述显示控制一体机与所述控制信号接口组件电连接,将所述控制主机的控制数据,输出至相应水处理控制装置。
2.根据权利要求1所述的一种水处理智能监控一体装置,其特征在于:
所述传感器信号接口组件包括RS485总线接口;
所述显示控制一体机通过RS485总线与所述传感器信号接口组件电连接。
3.根据权利要求2所述的一种水处理智能监控一体装置,其特征在于:
所述传感器信号接口组件包括数字信号输入接口。
4.根据权利要求2所述的一种水处理智能监控一体装置,其特征在于:
所述传感器信号接口组件包括模拟信号输入接口。
5.根据权利要求1所述的一种水处理智能监控一体装置,其特征在于:
所述控制信号接口组件包括RS485总线接口;
所述显示控制一体机通过RS485总线与所述控制信号接口组件电连接。
6.根据权利要求5所述的一种水处理智能监控一体装置,其特征在于:
所述控制信号接口组件包括24V或12V直流供电设备控制接口。
7.根据权利要求5所述的一种水处理智能监控一体装置,其特征在于:
所述控制信号接口组件包括220V交流供电设备控制接口。
8.根据权利要求5所述的一种水处理智能监控一体装置,其特征在于:
所述控制信号接口组件包括380V三相供电设备接口。
9.根据权利要求1所述的一种水处理智能监控一体装置,其特征在于:
所述通信接口包括无线网络接口和有线网络接口中的一种或者多种。
10.根据权利要求1所述的一种水处理远程监控装置,其特征在于:
还包括定位模块。
说明书
一种水处理智能监控一体装置
技术领域
本发明涉及水处理技术领域,具体涉及一种水处理智能监控一体装置。
背景技术
水环境问题是人类生存发展面临的重要问题,中国面临的水环境问题相当严重,已成为经济社会发展的限制因素。污水处理是水环境保护的重要措施,污水处理系统的运行状态关系到污水处理的效果,污水处理设备运行状态的监测信息是系统运行管理的重要依据。
污水处理工艺中的滤芯等易核心部件需要定期进行更换。但是,这些易消耗部件的使用寿命通常是跟水处理现场实际处理的污水量以及污水中污染物浓度相关的。定期更换的方式,如果更换周期过长会降低水处理系统的处理能力直接影响处理效果;而如果更换周期过短又会导致易耗设备的浪费,造成水处理成本的提高。
授权公告号CN206039260U,授权公告日2017年3月33日的实用新型专利公开了一种污水处理远程监控维护系统,以建立生产企业与运行管理单位之间的网络信息化管理平台。将各污水处理车间的多个现场PLC、测量装置、电控装置、视频监控装置和通讯装置分布连接至现场PLC;各通讯装置再通过独立网络接口分布与本地通讯服务器及远程通讯服务器通讯连接。以将现场测量装置的检测数据和电控装置的控制数据传输至远程维护中心。该系统的网络拓扑复杂,最重要的是,其测量装置的测量数据和电控装置的控制数据都是通过现场PLC接入通讯装置再传输至远程。PLC是可编程控制器,用于输出控制信号至电控装置以实现对电控装置的控制。水处理工艺有许多重要的现场参数和信息(入污水的流量、液位、PH值、温度、溶解氧浓度等),需要同时用到较多数量且不同类型的传感器进行信息采集和监测。PLC能够兼容的数据接口和数量类型非常有限,通过PLC控制器本身的接口,仅仅能够获取到经PLC进行控制的电控装置的状态参数。而仅有很少一部分的传感器反馈模式能够与PLC相兼容,这部分传感器的数据是可以直接经PLC获得的。而要通过PLC获取到其余反馈模式与PLC不兼容的传感器的检测数据,只能在PLC端不断扩展各类接口模块,一方面种技术在实际应用中成本高昂,另一方面各PLC品牌间的接口和协议都互不兼容,在实际应用过程中相互替代性差。因此,该技术方案中大量不同种类和反馈模式的传感检测和PLC无法准确、经济的实现数据融合和资源配置。
发明内容

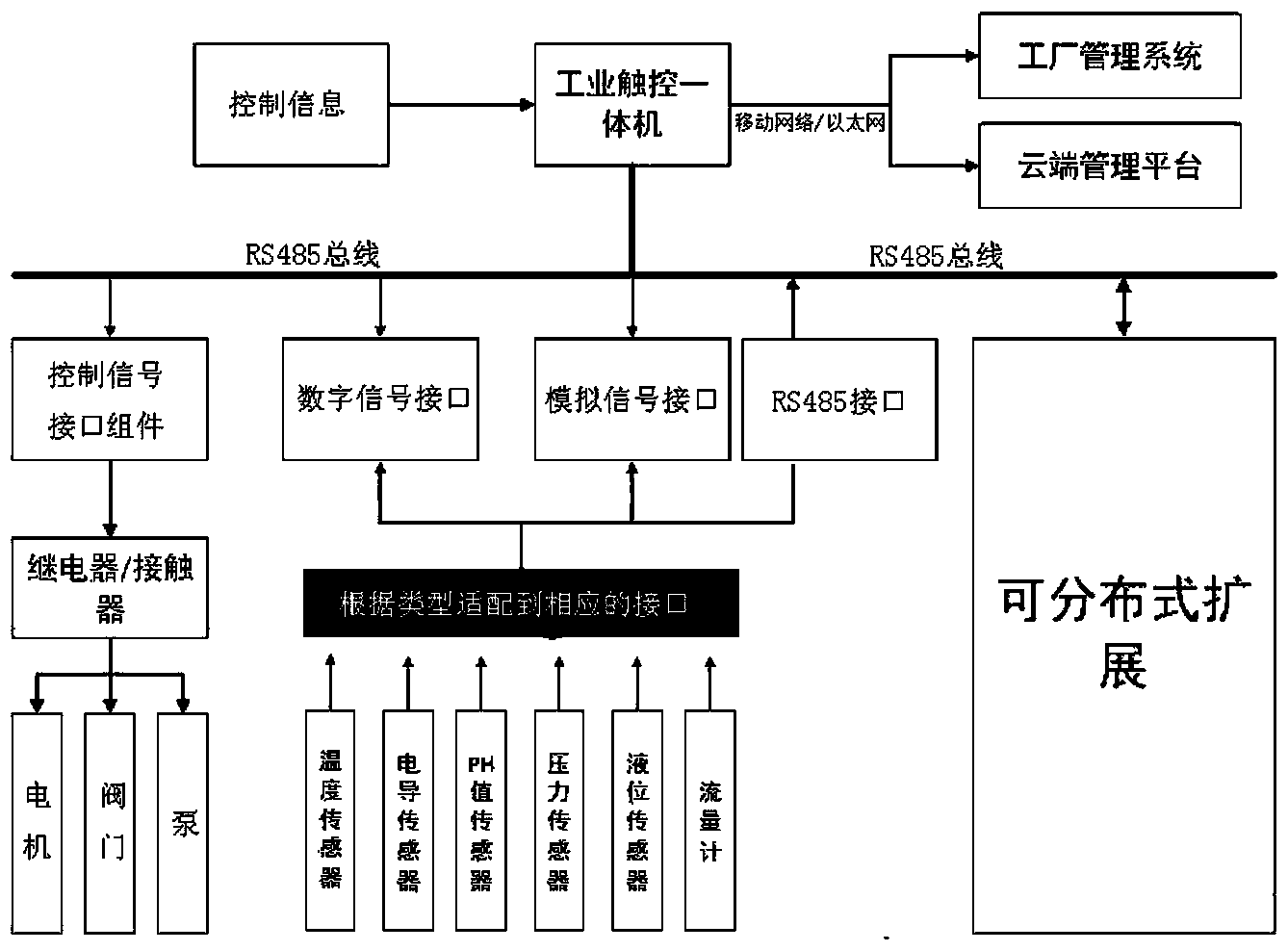

本发明为解决上述技术问题,提供一种网络拓扑简单、可扩展性和兼容性强、实现成本低的水处理智能监控一体装置。该装置包括:
传感器信号接口组件,与水处理检测传感装置电连接以接收来自所述水处理传感检测装置的检测数据;
控制信号接口组件,与水处理控制装置电连接以输出控制数据至所述水处理控制装置;
显示控制一体机,包括控制主机、液晶显示器、通信接口、人机交互组件;
所述显示控制一体机与所述传感器信号接口组件电连接,接收所述检测数据,并且经过所述控制主机处理后,通过所述液晶显示器显示;
所述显示控制一体机与所述控制信号接口组件电连接,将所述控制主机的控制数据,输出至相应水处理控制装置。
上述技术方案中,采用所述传感器输入接口组件能够直接与各种不同类型的所述水处理传感装置直接连接,接收并处理所述水处理传感装置检测到的检测数据。并且将所述控制主机产生的控制数据,输出至与其直接相连的水处理控制装置进行执行。实现了水处理参数检测和设备控制真正意义上的智能闭环控制。
作为优选,所述传感器信号接口组件包括RS485总线接口;所述显示控制一体机通过RS485总线与所述传感器信号接口组件电连接。能够节省水处理系统的布线成本,并且使得系统可扩展性增强。
作为优选,所述传感器信号接口组件包括数字信号输入接口。用于连接并接收输出数据信号的水处理传感器装置。
作为优选,所述传感器信号接口组件包括模拟信号输入接口。用于连接并接收输出模拟信号的水处理传感器装置。
作为优选,所述控制信号接口组件包括RS485总线接口,所述显示控制一体机通过RS485总线与所述控制信号接口组件电连接。
作为优选,所述控制信号接口组件包括24V或12V直流供电设备控制接口。
作为优选,所述控制信号接口组件包括220V交流供电设备控制接口。
作为优选,所述控制信号接口组件包括380V三相供电设备接口。
作为优选,所述通信接口包括无线网络接口和有线网络接口中的一种或者多种。用于将所述检测数据和所述控制数据传输至远程。
作为优选,还包括定位模块。使得远程管理系统能够获取到该装置的位置信息,从而精确提供设备维护保养服务。
