申请日2017.12.27
公开(公告)日2018.04.06
IPC分类号C02F3/12; C02F1/00
摘要
本发明公开了一种污水处理用具有多级分离式消毒的膜生物反应器，包括膜生物反应池本体;将不同过滤性能的膜反应组件分设在独立的腔体中，不会影响到各个腔体内的反应情况，可以独立进行不同条件或者不同需求的膜生物反应，同时改变传统横向设置在地面上，因此，即使设置多个独立腔体以供不同环境的膜生物反应时，依然不会占用过多的土地面积;膜反应组件可以进行一定的振动调节或者改变膜元件的倾斜程度，以选择不同的反应过滤时间和效率，对于不同条件下的生物反应过程有一定的控制力;整体采用竖向空间的设置，结构紧凑、合理，三组不同膜生物反应池之间的循环反应，可以实现同一种生物、不同降解过程的需求。
权利要求书

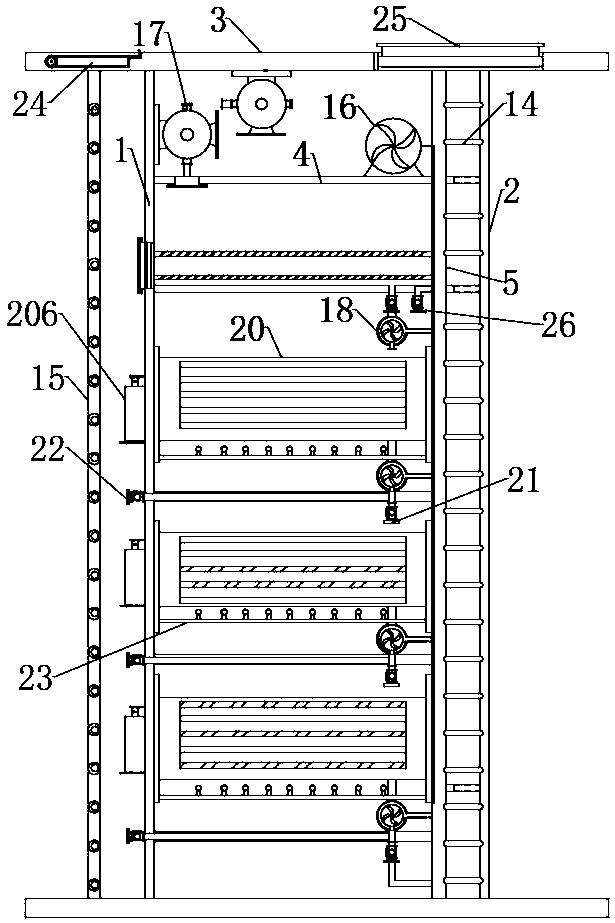

1.一种污水处理用具有多级分离式消毒的膜生物反应器，包括膜生物反应池本体，其特征在于：该膜生物反应池本体由左侧板(1)、右侧外板(2)、顶板(3)、内腔的横向隔板(4)、右侧内板(5)、后侧板(12)和前侧板(13)组合构成，所述右侧内板(5)和横向隔板(4)分别设置在膜生物反应池本体的内腔中，所述横向隔板(4)从上到下将膜生物反应池本体分隔出设备腔(6)、调节池(7)、第一膜反应池(8)、第二膜反应池(9)、第三膜反应池(10)以及循环池(11)，所述右侧内板(5)与右侧外板(2)之间形成维修通道，且所述维修通道中沿着后侧板(12)的内壁设置有内扶梯(14);所述设备腔(6)中固定安装有曝气装置(16)和进水泵(17)，且进水泵(17)连通调节池(7)设置，所述第一膜反应池(8)、第二膜反应池(9)和第三膜反应池(10)中均固定安装有膜反应组件(20)，所述曝气装置(16)通过设置在右侧内板(5)内的输气管(19)连通延伸进不同膜反应池内的曝气管(23)，所述调节池(7)、第一膜反应池(8)、第二膜反应池(9)和第三膜反应池(10)的下方均设有连通到下方腔体的抽水泵(18)和内电磁水阀(21)，且第一膜反应池(8)、第二膜反应池(9)和第三膜反应池(10)的下表面横向隔板(4)的内部均设有连通到膜生物反应池本体外部的出水管，且出水管端部设置有外电磁水阀(22)，位于所述循环池(11)内的内电磁水阀(21)通过抽水管与第一膜反应池(8)内的循环电磁水阀(26)相连通;所述膜生物反应组件(20)包括紧贴膜反应池内壁设置的安装框体(201)、设置在安装框体(201)上下两端的横向过滤网(202)、紧邻横向过滤网(202)设置的框体过滤结构(203)以及设置在两组框体过滤结构(203)之间的膜元件(204)，所述膜元件(204)至少设置有四层，且每一层膜元件(204)的一端铰接在安装框体(201)的侧面，膜元件(204)的另一端延伸出安装框体(201)的另一侧面并通过联动杆(205)连接在一起，所述联动杆(205)的一端与设置在左侧板(1)上的驱动装置(206)传动连接。
2.根据权利要求1所述的一种污水处理用具有多级分离式消毒的膜生物反应器，其特征在于：所述膜反应组件(20)分别设置在对应的膜反应池的中间位置，且膜反应组件(20)的上端横向过滤网(202)将对应的膜反应池的腔体分隔成两部分，所述曝气管(23)位于膜反应组件(20)的正下方。
3.根据权利要求1所述的一种污水处理用具有多级分离式消毒的膜生物反应器，其特征在于：所述膜生物反应池本体的左侧设置有外扶梯(15)，且所述顶板(3)上对应外扶梯(15)和内扶梯(14)的位置处分别安装有外扶梯顶盖(24)和内扶梯顶盖(25)。
4.根据权利要求1所述的一种污水处理用具有多级分离式消毒的膜生物反应器，其特征在于：所述抽水泵(18)均通过通风防水罩设置在对应的膜反应池中，所述驱动装置(206)为升降机构，升降机构传动连接联动杆(205)，且驱动装置(206)通过防水罩设置在左侧板(1)的表面。
说明书
一种污水处理用具有多级分离式消毒的膜生物反应器
技术领域
本发明涉及水处理用膜生物反应器技术领域，具体为一种污水处理用具有多级分离式消毒的膜生物反应器。
背景技术
膜生物反应器(Membrane Bioreactor-MBR)是一项新兴的水处理技术，是传统污水生物处理工艺与膜分离技术的有机结合，已较多地应用于污水处理。膜生物反应器的原理是采用膜分离技术，代替传统活性污泥法中的二沉池。膜生物反应器一般由膜组件和生物反应器两部分组成，根据膜组件设置的位置，可分为分置式和一体式两种类型。其中，一体式是将膜组件与生物反应器分开设置，生物反应器的混合液经泵增压之后进入膜组件，在压力的作用下混合液中的液体透过膜，成为系统的处理出水，活性污泥及颗粒物质被膜组件截留至生物反应器内，从而保留较高浓度的活性污泥。由于膜生物反应器的诸多优点，目前在国内外得到了较广的应用。
现有的膜生物反应器大多包括调节池、MBR反应池、曝气装置、水泵、加药装置、消毒装置和控制柜体等结构构成，现有技术下的膜生物反应器过滤功能单一，利用设置在膜生物反应池中的单一膜组件和曝气管的配合达到过滤功能，污水进入膜反应池之后，需要经过较长时间的处理，然后才能实现有机污染物的降解和泥水的分离，处理效果并不好，采用横向设置的整个反应池装置占用的土地面积较大，尤其是大型膜生物反应器处理厂，需要规划大面积的土地来进行建设，如果我们能发明一种可以节省占地面积，同时处理过程能够更高效、选择性更多，能够循环进行过滤的膜生物反应池，这具有非常大的意义，为此，本发明提出一种污水处理用具有多级分离式消毒的膜生物反应器用于解决上述问题。
发明内容
本发明的目的在于提供一种污水处理用具有多级分离式消毒的膜生物反应器，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：一种污水处理用具有多级分离式消毒的膜生物反应器，包括膜生物反应池本体，该膜生物反应池本体由左侧板、右侧外板、顶板、内腔的横向隔板、右侧内板、后侧板和前侧板组合构成，所述右侧内板和横向隔板分别设置在膜生物反应池本体的内腔中，所述横向隔板从上到下将膜生物反应池本体分隔出设备腔、调节池、第一膜反应池、第二膜反应池、第三膜反应池以及循环池，所述右侧内板与右侧外板之间形成维修通道，且所述维修通道中沿着后侧板的内壁设置有内扶梯;所述设备腔中固定安装有曝气装置和进水泵，且进水泵连通调节池设置，所述第一膜反应池、第二膜反应池和第三膜反应池中均固定安装有膜反应组件，所述曝气装置通过设置在右侧内板内的输气管连通延伸进不同膜反应池内的曝气管，所述调节池、第一膜反应池、第二膜反应池和第三膜反应池的下方均设有连通到下方腔体的抽水泵和内电磁水阀，且第一膜反应池、第二膜反应池和第三膜反应池的下表面横向隔板的内部均设有连通到膜生物反应池本体外部的出水管，且出水管端部设置有外电磁水阀，位于所述循环池内的内电磁水阀通过抽水管与第一膜反应池内的循环电磁水阀相连通;所述膜生物反应组件包括紧贴膜反应池内壁设置的安装框体、设置在安装框体上下两端的横向过滤网、紧邻横向过滤网设置的框体过滤结构以及设置在两组框体过滤结构之间的膜元件，所述膜元件至少设置有四层，且每一层膜元件的一端铰接在安装框体的侧面，膜元件的另一端延伸出安装框体的另一侧面并通过联动杆连接在一起，所述联动杆的一端与设置在左侧板上的驱动装置传动连接。
优选的，所述膜反应组件分别设置在对应的膜反应池的中间位置，且膜反应组件的上端横向过滤网将对应的膜反应池的腔体分隔成两部分，所述曝气管位于膜反应组件的正下方。
优选的，所述膜生物反应池本体的左侧设置有外扶梯，且所述顶板上对应外扶梯和内扶梯的位置处分别安装有外扶梯顶盖和内扶梯顶盖。
优选的，所述抽水泵均通过通风防水罩设置在对应的膜反应池中，所述驱动装置为升降机构，升降机构传动连接联动杆，且驱动装置通过防水罩设置在左侧板的表面。
与现有技术相比，本发明的有益效果是：
1、将不同过滤性能的膜反应组件分设在独立的腔体中，不会影响到各个腔体内的反应情况，可以独立进行不同条件或者不同需求的膜生物反应，同时改变传统横向设置在地面上，因此，即使设置多个独立腔体以供不同环境的膜生物反应时，依然不会占用过多的土地面积;
2、膜反应组件可以进行一定的振动调节或者改变膜元件的倾斜程度，以选择不同的反应过滤时间和效率，对于不同条件下的生物反应过程有一定的控制力;
3、整体采用竖向空间的设置，结构紧凑、合理，三组不同膜生物反应池之间的循环反应，可以实现同一种生物、不同降解过程的需求。
