申请日2017.12.21
公开(公告)日2018.04.20
IPC分类号G05B19/05
摘要
本发明涉及水处理技术领域，具体涉及一种水处理设备远程运维系统。该系统包括：远程运维平台，包括后台管理系统和数据库;所述远程运维平台通过TCP/IP网络与工业控制装置通信;运维系统使用终端，包括用于与所述远程运维平台通信的终端通讯模块;工业控制装置，安装在水处理现场;所述工业控制装置包括传感器信号接口组件、控制信号接口组件、用于与所述远程运维平台通信的装置通讯模块。所述工业控制装置能够接收各种类型的水处理检测装置的检测数据并传输至所述远程运维平台，所述运维系统终端能够访问所述远程运维平台远程获取实时的检测数据。
权利要求书
1.一种水处理设备远程运维系统，其特征在于，包括：
远程运维平台，包括后台管理系统和数据库;所述远程运维平台通过TCP/IP网络与工业控制装置通信交互;
运维系统使用终端，包括终端设备;所述终端设备包括用于与所述远程运维平台通信交互的终端通讯模块;
工业控制装置，安装在水处理现场;
所述工业控制装置包括传感器信号接口组件、控制信号接口组件、用于与所述远程运维平台通信的装置通讯模块;
所述传感器信号接口组件，与水处理现场的水处理检测装置电连接以接收来自所述水处理检测装置的检测数据;
所述控制信号接口组件，与水处理现场的水处理控制装置电连接以输出控制数据至所述水处理控制装置;
所述工业控制装置，通过所述装置通讯模块将所述传感器信号接口组件接收到的所述检测信号发送至所述远程运维服务器平台;
所述工业控制装置，通过所述装置通讯模块接收来自所述远程运维平台的控制数据，并通过所述控制信息接口组件输出至相应水处理控制装置。
2.根据权利要求1所述的一种水处理设备远程运维系统，其特征在于：
所述传感器信号接口组件包括RS485总线接口、数字信号输入接口、以及模拟信号输入接口中的一种或者多种。
3.根据权利要求1所述的一种水处理设备远程运维系统，其特征在于：
所述控制信号输出接口组件包括24V/12V直流供电设备控制接口、220V交流供电设备控制接口、380V三相供电设备接口中的一种或者多种。
4.根据权利要求1-3中任一项所述的一种水处理设备远程运维系统，其特征在于：
所述工业控制装置还包括定位模块;
所述工业控制装置通过所述装置通讯模块发送位置数据至所述远程运维平台。
5.根据权利要求1-3中任一项所述的一种水处理设备远程运维系统，其特征在于：
所述工业控制装置还包括显示控制一体机;
所述显示控制一体机与所述传感器信号接口组件电连接，以输出所述传感器信号接口组件输入的检测数据;
所述显示控制一体机与所述控制信号接口组件电连接，以通过所述控制信号接口组件输出控制数据至所述水处理现场的水处理控制装置。
6.根据权利要求1所述的一种水处理设备远程运维系统，其特征在于：
所述终端设备包括计算机设备和移动设备中的一种或者多种。
7.根据权利要求6所述的一种水处理设备远程运维系统，其特征在于：

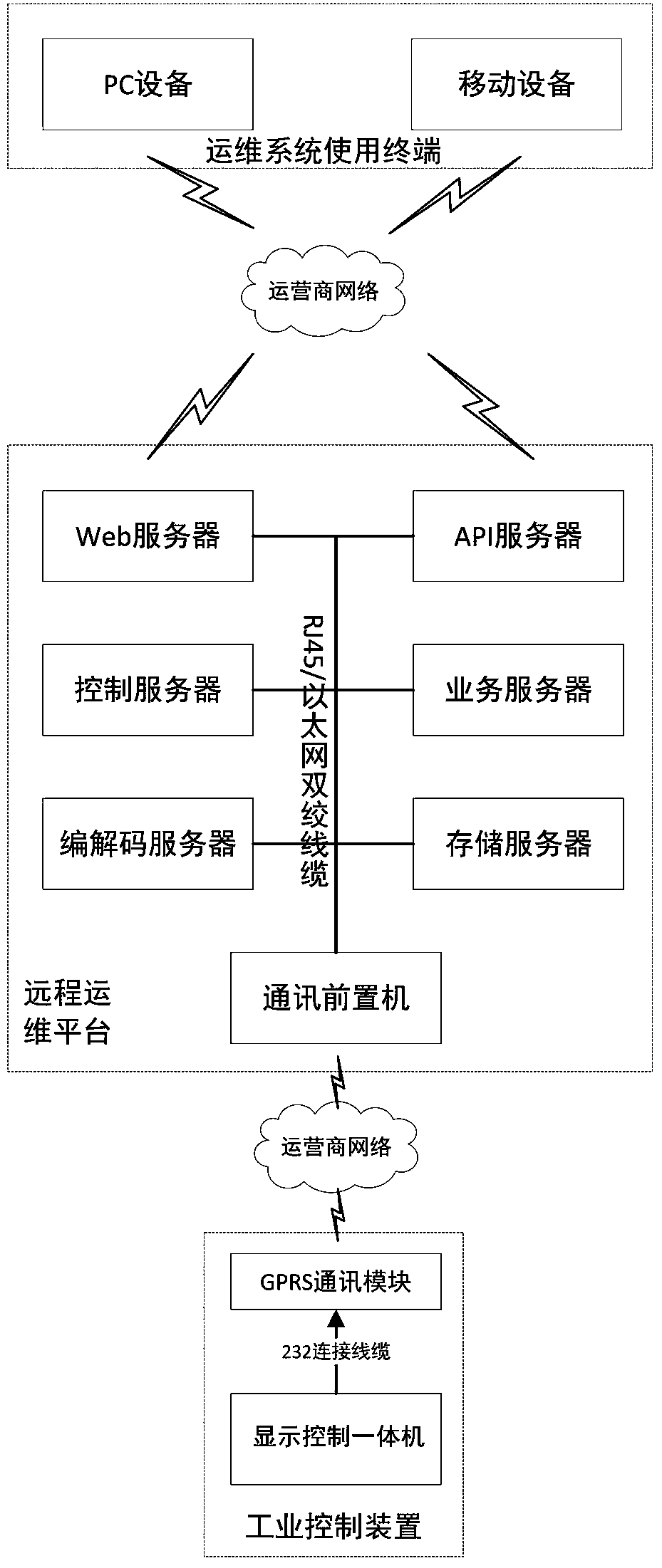

所述远程运维平台包括Web服务器、API服务器、通讯前置机、控制服务器、业务服务器、编解码服务器、存储服务器;
所述通讯前置机、所述控制服务器、所述业务服务器、所述编解码服务器和所述存储服务器通过以太网通信连接;
所述工业控制装置通过其装置通讯模块与所述通讯前置机通信。
8.根据权利要求7所述的一种水处理设备远程运维系统，其特征在于：
所述运维系统使用终端还包括网络设备;
所述计算机设备通过所述网络设备访问所述Web服务器，实现与所述远程运维平台的通信交互。
9.根据权利要求7所述的一种水处理设备远程运维系统，其特征在于：
所述移动设备通过其终端通讯模块访问所述API服务器，实现与所述远程运维平台的通信交互。
说明书
一种水处理设备远程运维系统
技术领域
本发明涉及水处理技术领域，具体涉及一种水处理设备远程运维系统。
背景技术
水环境问题是人类生存发展面临的重要问题，中国面临的水环境问题相当严重，已成为经济社会发展的限制因素。污水处理是水环境保护的重要措施，污水处理系统的运行状态关系到污水处理的效果，污水处理设备运行状态的监测信息是系统运行管理的重要依据。
污水处理工艺中的滤芯等易消耗设备需要定期进行更换。但是，这些易消耗设备的损耗通常是跟水处理现场实际处理的污水量以及污水中污染物浓度相关的。定期更换的方式，如果更换周期过长，过滤部件超期使用会降低水处理系统的处理效果，影响水质安全;而如果更换周期过短又会导致易耗设备的浪费，造成水处理成本的提高。
授权公告号CN206039260U，授权公告日2017年3月33日的实用新型专利公开了一种污水处理远程监控维护系统，以建立生产企业与运行管理单位之间的网络信息化管理平台。将各污水处理车间的多个现场PLC、测量装置、电控装置、视频监控装置和通讯装置分布连接至现场PLC;各通讯装置再通过独立网络接口分布与本地通讯服务器及远程通讯服务器通讯连接。以将现场测量装置的检测数据和电控装置的控制数据传输至远程维护中心。该系统的网络拓扑复杂，最重要的是，其测量装置的测量数据和电控装置的控制数据都是通过现场PLC接入通讯装置再传输至远程。PLC是可编程控制器，用于输出控制信号至电控装置以实现对电控装置的控制。水处理工艺有许多重要的现场参数和信息(入污水的流量、液位、PH值、温度、溶解氧浓度等)，需要同时用到较多数量且不同类型的传感器进行信息采集和监测。PLC能够兼容的数据接口和数量类型非常有限，通过PLC控制器本身的接口，仅仅能够获取到经PLC进行控制的电控装置的状态参数。而仅有很少一部分的传感器反馈模式能够与PLC相兼容，这部分传感器的数据时可以直接经PLC获得的。而要通过PLC获取到其余反馈模式与PLC不兼容的传感器的检测数据，只能在PLC端增加转换接口，这个技术方案在实际应用中是相当耗成本的。因此，该技术方案中大量不同种类和反馈模式的传感和PLC无法准确、经济的实现数据融合和资源配置。
发明内容
本发明为解决上述技术问题，提供一种网络拓扑简单、实现成本低的水处理远程监控运维系统。该系统包括：
远程运维平台，包括后台管理系统和数据库;所述远程运维平台基于TCP/IP网络与工业控制装置通信交互;
运维系统使用终端，终端设备;
所述终端设备包括用于与所述远程运维平台通信交互的终端通讯模块或网络设备;
工业控制装置，安装在水处理现场;
所述工业控制装置包括传感器信号接口组件、控制信号接口组件、用于与所述远程运维平台通信的装置通讯模块;
所述传感器信号接口组件，与水处理现场的水处理检测装置电连接以接收来自所述水处理检测装置的检测数据;
所述控制信号接口组件，与水处理现场的水处理控制装置电连接以输出控制数据至所述水处理控制装置;
所述工业控制装置，通过所述装置通讯模块将所述传感器信号接口组件接收到的所述检测信号发送至所述远程运维服务器平台;
所述工业控制装置，通过所述装置通讯模块接收来自所述远程运维平台的控制数据，并通过所述控制信息接口组件输出至相应水处理控制装置。
上述技术方案中，所述工业控制装置能够接收各种类型的所述传感器装置的检测数据并传输至所述远程运维平台，所述运维系统终端能够访问所述远程运维平台远程获取实时的检测数据。
作为优选，所述传感器信号接口组件包括RS485总线接口、数字信号输入接口、以及模拟信号输入接口中的一种或者多种。使得所述工业控制装置能与水处理现场中输出数字信号的传感器、输出模拟信号的传感器、以及直接输出符合RS485标准信号的传感器相兼容，并且能够通过RS485进行扩展，降低布线成本。
作为优选，所述控制信号输出接口组件包括24V/12V直流供电设备控制接口、220V交流供电设备控制接口、380V三相供电设备接口中的一种或者多种。
作为优选，所述工业控制装置还包括定位模块;所述工业控制装置通过所述装置通讯模块发送位置数据至所述远程运维平台。使得远程运维平台能够获取所述工业控制装置的位置信息。
作为优选，所述工业控制装置还包括显示控制一体机;所述显示控制一体机与所述传感器信号接口组件电连接，以输出所述传感器信号接口组件输入的检测数据;所述显示控制一体机与所述控制信号接口组件电连接，以通过所述控制信号接口组件输出控制数据至所述水处理现场的水处理控制装置。水处理现场可以通过统一的工业控制装置观察到各处理环节的检测数据，并且通过该工业装置对各水处理控制装置进行操作。
作为优选，所述终端设备包括计算机设备和移动设备中的一种或者多种。用户可以通过计算机登录或者随身的移动设备访问所述远程维护平台进行远程维护。
作为优选，所述运维平台包括Web服务器、API服务器、通讯前置机、控制服务器、业务服务器、编解码服务器、存储服务器;所述通讯前置机、所述控制服务器、所述业务服务器、所述编解码服务器和所述存储服务器通过以太网通信连接;所述工业控制装置通过其装置通讯模块与所述通讯前置机通信。
作为优选，所述运维平台使用终端还包括网络设备;所述计算机设备通过所述网络设备访问所述Web服务器，实现与所述运维平台的通信交互。
作为优选，所述移动设备通过其终端通讯模块访问所述API服务器，实现与所述运维平台的通信交互。
