申请日2017.04.01
公开(公告)日2018.01.19
IPC分类号C02F9/08; C02F101/30
摘要
本实用新型公开了一种全面氧化废水处理装置，包括沉淀箱，沉淀箱左侧设有PH显示仪，PH显示仪下部为温度显示仪，沉淀箱下部设有排污口，沉淀箱下端通过支座固定在底座上，沉淀箱右侧通过水管连接水泵，净化箱内设有紫外照射器，紫外照射器下部为活性炭过滤层，活性炭过滤层下部为超滤层，净化箱右侧设有净水输出管，净水输出管下部设有废水输出管，净化箱上端设有出气口通过管道连接右侧的尾气吸收装置，本实用新型结构新颖,有机物能很好的和氧化剂混合接触反应，飞书中的无机物基本上能全部被氧化为不溶于水的污染物过滤出来，废水处理效果好，使用方便，实用性高，适合推广使用。
权利要求书
1.一种全面氧化废水处理装置，包括沉淀箱，其特征在于，沉淀箱左侧设有PH显示仪，PH显示仪下部为温度显示仪，沉淀箱下部设有排污口，沉淀箱下端通过支座固定在底座上，沉淀箱右侧通过水管连接水泵，水泵通过水管连接氧化箱，氧化箱内部设有搅拌叶片，且为耐腐蚀材料，搅拌叶片设置在转轴上，转轴下端为电机，电机通过电机轴连接转轴，电机下部通过电极架固定在底座上，电机左侧为臭氧发生器，臭氧发生器上端通过管道连接氧化箱内的环形臭氧管，氧化箱上端设有出气口通过管道连接右侧的尾气吸收装置，氧化箱右侧通过水管和水泵连接右侧的净化箱，净化箱内设有紫外照射器，紫外照射器下部为活性炭过滤层，活性炭过滤层下部为超滤层，净化箱右侧设有净水输出管，净水输出管下部设有废水输出管，净化箱下部通过支座固定在底座上，净化箱上端设有出气口通过管道连接右侧的尾气吸收装置。
2.根据权利要求1所述的全面氧化废水处理装置，其特征在于，所述搅拌叶片为螺旋搅拌叶片。
3.根据权利要求1所述的全面氧化废水处理装置，其特征在于，所述环形臭氧管上设有多个均匀布置的出气孔。
4.根据权利要求1所述的全面氧化废水处理装置，其特征在于，所述超滤层设有多层。
说明书
一种全面氧化废水处理装置
技术领域
本实用新型涉及一种废水处理装置，具体是一种全面氧化废水处理装置。
背景技术
废水处理就是利用物理、化学和生物的方法对废水进行处理，使废水净化，减少污染，以至达到废水回收、复用，充分利用水资源，废水氧化处理法是废水化学处理法之一种。利用强氧化剂氧化分解废水中污染物，以净化废水的方法。强氧化剂能将废水中的有机物逐步降解成为简单的无机物，也能把溶解于水中的污染物氧化为不溶于水、而易于从水中分离出来的物质。
现有技术的不足之处在于：废水中的污染物和一些有机物不能很好的和氧化接触反应，不能全部被氧化为不溶于水的污染物过滤出来，导致废水处理效果不好，排放出去同样会对环境造成污染，不能达到国际废水排放的标准。
实用新型内容
本实用新型的目的在于提供一种全面氧化废水处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：

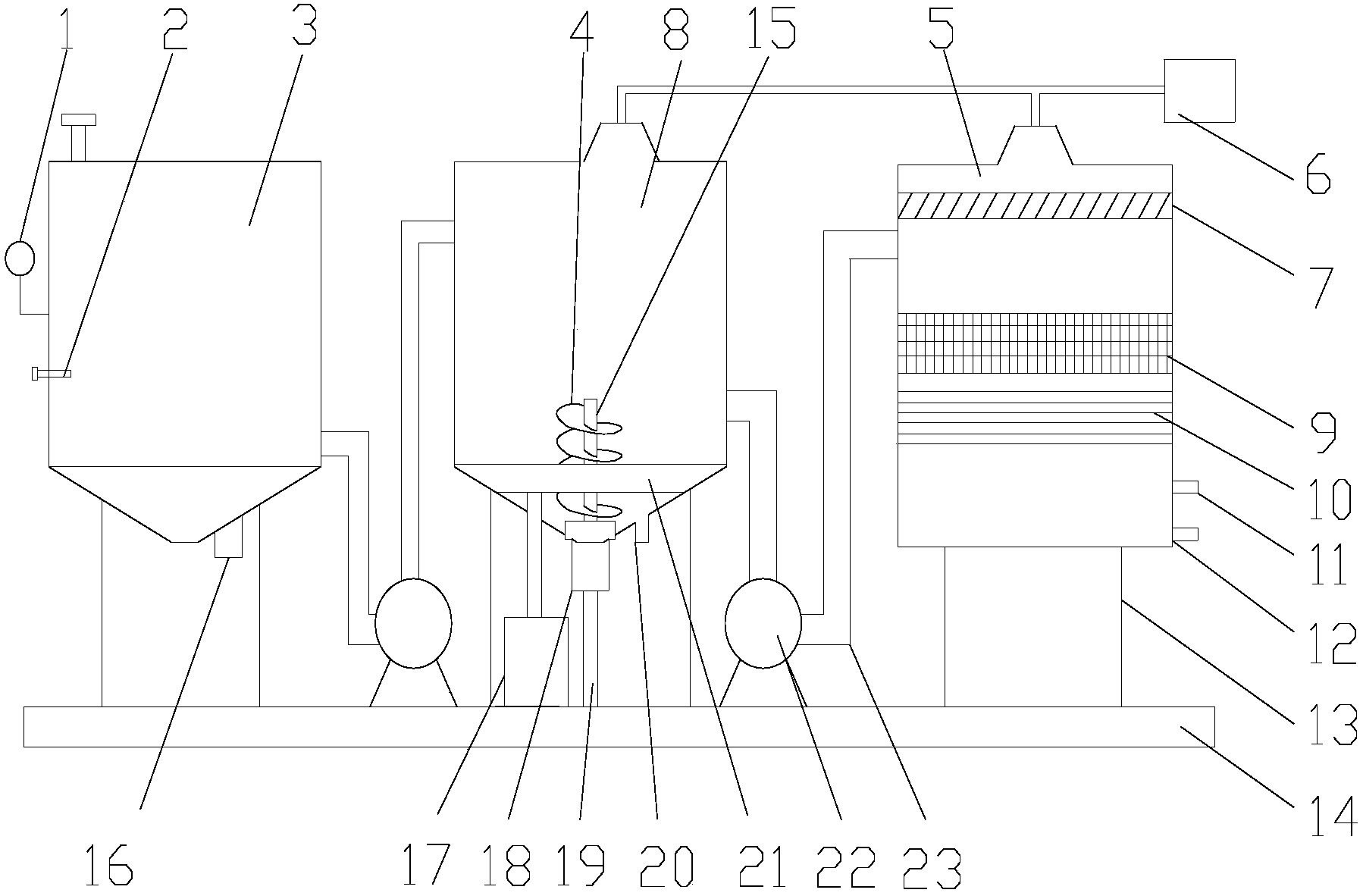

一种全面氧化废水处理装置，包括沉淀箱，沉淀箱左侧设有PH显示仪，PH显示仪下部为温度显示仪，沉淀箱下部设有排污口，沉淀箱下端通过支座固定在底座上，沉淀箱右侧通过水管连接水泵，水泵通过水管连接氧化箱，氧化箱内部设有搅拌叶片，且为耐腐蚀材料，搅拌叶片设置在转轴上，转轴下端为电机，电机通过电机轴连接转轴，电机下部通过电极架固定在底座上，电机左侧为臭氧发生器，臭氧发生器上端通过管道连接氧化箱内的环形臭氧管，氧化箱上端设有出气口通过管道连接右侧的尾气吸收装置，氧化箱右侧通过水管和水泵连接右侧的净化箱，净化箱内设有紫外照射器，紫外照射器下部为活性炭过滤层，活性炭过滤层下部为超滤层，净化箱右侧设有净水输出管，净水输出管下部设有废水输出管，净化箱下部通过支座固定在底座上，净化箱上端设有出气口通过管道连接右侧的尾气吸收装置。
作为本实用新型进一步的方案：所述搅拌叶片为螺旋搅拌叶片。
作为本实用新型进一步的方案：所述环形臭氧管上设有多个均匀布置的出气孔。
作为本实用新型进一步的方案：所述超滤层设有多层。
与现有技术相比，本实用新型的有益效果是：本实用新型结构新颖,氧化箱内部设有搅拌装置，以及环形臭氧管，有机物能很好的和氧化剂混合接触反应，飞书中的无机物基本上能全部被氧化为不溶于水的污染物过滤出来，废水处理效果好，使用方便，实用性高，适合推广使用。
