申请日2014.06.19
公开(公告)日2014.10.22
IPC分类号C02F9/14
摘要
本实用新型公开了一种医用废水综合处理系统，包括埋于地面内的处理池，所述处理池分别为集水池、调节池、水解酸化池、接触氧化池、沉淀池和消毒池，所述集水池、调节池、水解酸化池、接触氧化池、沉淀池和消毒池的上端均设有一密封盖，所述集水池的出水口端设有一机械格栅，所述机械格栅的上下端分别与集水池连接;本实用新型用水解酸化加接触氧化加二氧化氯消毒工艺的组合对医院废水进行处理，为提高废水的可生化性，选用水解酸化技术，不仅解决可生化问题，还保持高效，成本低，方便管理的特点，经废水可生化性提高后，又采用生物接触氧化法进行处理，提高微生物降解效率，减少占地，最后采用二氧化氯消毒，高效同时不产生其他污染。

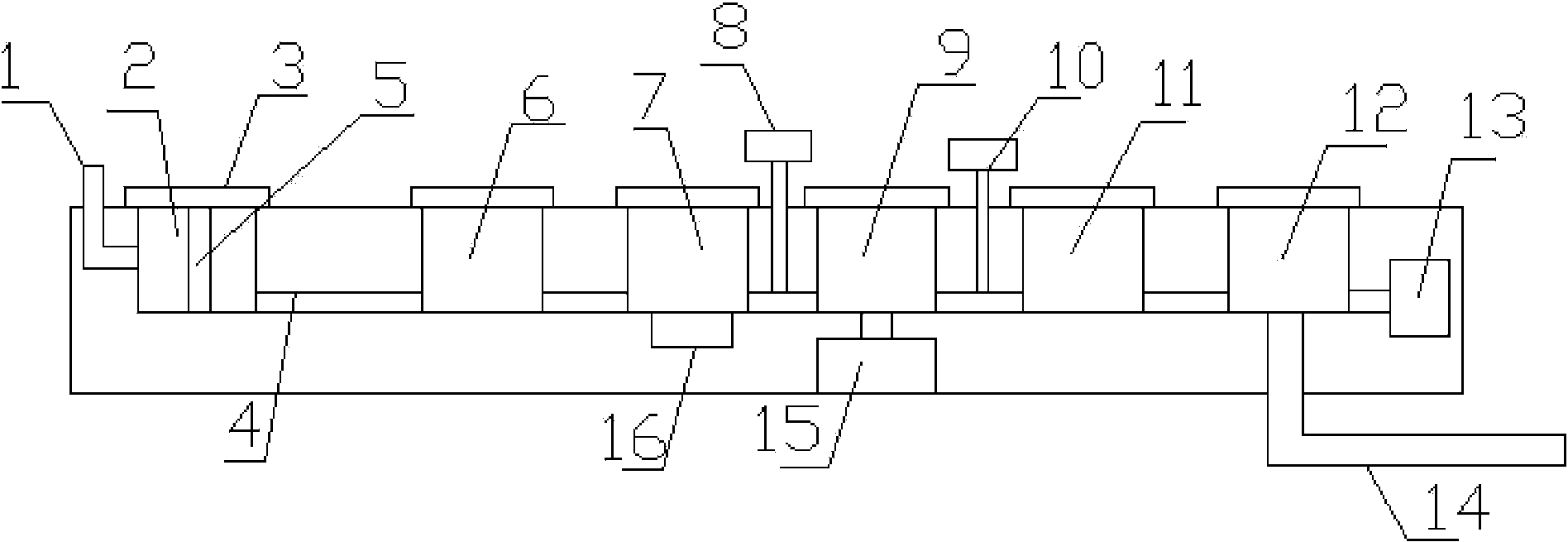

摘要附图
权利要求书
1.一种医用废水综合处理系统，其特征在于：包括埋于地面内的处理池， 所述处理池分别为集水池、调节池、水解酸化池、接触氧化池、沉淀池和消毒 池，所述集水池、调节池、水解酸化池、接触氧化池、沉淀池和消毒池的上端 均设有一密封盖，实现处理池的密封处理，所述集水池的出水口端设有一机械 格栅，所述机械格栅的上下端分别与集水池连接，所述集水池、调节池、水解 酸化池、接触氧化池、沉淀池和消毒池间分别通过一出水管连接，所述集水池 与调节池之间设有一提升泵。
2.根据权利要求1所述的医用废水综合处理系统，其特征在于：所述接触 氧化池内设有一采用曝气提供氧、降低水中有机物含量的三叶罗茨风机。
3.根据权利要求1所述的医用废水综合处理系统，其特征在于：所述接触 氧化池的出水管上安装有一除磷加药系统。
4.根据权利要求1所述的医用废水综合处理系统，其特征在于：所述沉淀 池的底部安装一污泥池，该污泥池与上端沉淀池相通，污泥池的清水回流至调 节池。
5.根据权利要求1所述的医用废水综合处理系统，其特征在于：所述消毒 池的进水口端安装有一用于产生二氧化氯消毒、降低水中病毒、细菌等含量的 二氧化氯发生器。
6.根据权利要求1所述的医用废水综合处理系统，其特征在于：所述消毒 池的出水口处连接一用于去处水中氯元素的脱氯器。
7.根据权利要求1所述的医用废水综合处理系统，其特征在于：所述集水 池的一端接进水口，所述消毒池的出水口端接一出水管。
说明书
一种医用废水综合处理系统
技术领域
本实用新型涉及一种医用废水综合处理系统。
背景技术
医院污水从广义上讲属于生活污水，但是医药废水成分复杂、浓度和盐分 高、色度和毒性大，往往含有种类繁多的有机污染物质，这些物质中有不少属 于难生化降解的物质，可在相当长的时间内存留于环境中。特别是对人类健康 危害极大的“三致”(致癌、致畸、致突变)有机污染物，即使在水体中浓度低 于10-9级时仍会严重危害的人类健康，采用传统的处理工艺很难达标排放。而 且医院污水含有病原菌。因此，医院污水治理的重点还有去除有机污染物的同 时把好消毒，因此，仍然是目前国内外水处理的难点和热点。
医院废水的性质：
1)医院废水受到粪便、传染性细菌和病毒等病原性微生物污染，具有传染 性，可以诱发疾病或造成伤害;
2)医院废水中含有酸、碱、悬浮固体、BOD、COD和动植物油等有毒、有害 物质;
3)牙科治疗、洗印和化验等过程产生污水含有重金属、消毒剂、有机溶剂 等，部分具有致癌、致畸或致突变性，危害人体健康并对环境有长远影响;
4)同位素治疗和诊断产生放射性污水。放射性同位素在衰变过程中产生a-、 β-和γ-放射性，在人体内积累而危害人体健康。
目前国内对医用废水处理的工艺主要有:简单生化处理工艺、传统处理法、 AB法、SBR法、CASS法等，都是针对去医院废水而采取的方法。
①简易生化处理工艺
简易生化处理工艺的流程为“沼气净化池→消毒”。沼气净化池分为固液分 离区、厌氧滤池和沉淀过滤区。三区的主要功能分别为去除悬浮固体，吸附胶 体和溶解性物质，进一步去除和降解有机污染物，最后通过沉淀和过滤单元去 除剩余悬浮物和降解有机污染物，保证出水质量。所产生沼气根据气量大小作 不同的处理，当1m3污泥制取沼气达15m3以上时，收集利用;当1m3污泥制取 沼气不足15m3时，收集燃烧处理。沼气净化池利用厌氧消化原理进行固体有机 物降解。沼气净化池的处理效率优于腐化池和沼气池，造价低、动力消耗低， 管理简单。但是出水COD、BOD等理化指标不能保证达标，只能做为对边远山区、 经济欠发达地区医院污水处理的过渡措施。
②传统处理法
利用机械曝气、鼓风曝气等方法向污水中加氧，使污水中的丝状菌和真菌 等微生物繁殖，这些微生物具有吸附，氧化，降解水中的有机物和有毒物质的 能力，从而使污水中的COD，BOD指标降低。传统生物氧化法采用的生物池一般 占地较大，曝气过程中对空气产生二次污染，工程投资较大，管理专业化程度 高，管理费和运行费高。
③AB法
AB法与传统活性污泥法比较：基建投资节约15%-20%，节电20%-25%;处理 效果好，出水水质稳定，BOD5去除率为90%-95%，除磷为50%-70%，脱氮为 30%-40%;A段剩余污泥量大(约20%)，增加污泥处理费，有2套污泥回流系统， 管理复杂;AB法适用于生活污水为主及浓度髙的医院污水。
④SBR法
SBR法即序批式活性污泥法或间歇式活性污泥法，按进水、反应(曝气)、 静沉、排水、闲置等顺序周期性运行。
SBR法是将厌氧消化、好氧分解和沉淀等处理设施置于同一反应池中，利用 控制各阶段运行时间程序,来达到预期的处理结果。SBR法可用于处理对厌氧微 生物有抑制作用的高浓度有机污水。SBR法，因为在SBR池中进水是阶段性，高 浓度水与池中低浓度水混合,经曝气污水中的溶解氧在进水阶段为最髙，随着反 应的进行,溶解氧成梯度下降，再经消化、分解、沉淀等过程，污水中有机物浓 度也很快被稀释、降解。SBR法可处理COD>10000mg/L，高COD容积负荷6 -10kg/(m3·d)的污水，去除率为80-90%。SBR法亦可除磷脱氮。
SBR法的技术特点在于污泥性能好，耐冲击负荷，出水水质好且稳定，污泥 产生率低，溶解氧的利用率高;经济方面虽基建费和一次性投资费用高，但易于 管理，运行费用低，且占地面积小，对于医院较为适宜;缺点为曝气用的充放 管易被堵塞,影响曝气效果，须经常维修。
⑤CASS法
CASS(循环活性污泥法)是SBR的一种改进型，比SBR法多了一个生化区， 是按充水-曝气、充水-泥水分离、上清液滗除、充水-闲置等阶段组成一个运行 周期。不同的运行阶段及时间可根据所处理的污水水质进行调整。运行周期循 环往复;反应中污水的有效容积是一个变值。此法连续进水，主反应区分为缺 氧区和好氧区。反应器中的序批运行方式为：厌氧-缺氧-好氧-缺氧-厌氧。
生化区设在CASS反应器的前端，其容积约占总容积的10%，污水在其中的 停留时间为0.5-1.0h、污水在生化区内与主反应区回流的活性污泥混合，在厌 氧和兼氧的环境下，快速吸附有机物，加速对有机物及有害物的氧化分解;同 时为除磷脱氣创造条件;并改善了污泥的降解性，防止污泥膨胀，可减少污泥量 的产生，为污泥的脱水、干燥处理提供有利条件。
但是CASS也有缺点，微生物种群之间的复杂关系有待研究，脱碳除磷效率 难以提高，控制方式较为单一，限制了CASS的推广应用。
发明内容
本实用新型所要解决的技术问题是提供一种提高微生物降解效率，减少占 地，最后采用二氧化氯消毒，高效同时不产生其他污染的医用废水综合处理系 统。
本实用新型是通过以下技术方案来实现的：一种医用废水综合处理系统， 其特征在于：包括埋于地面内的处理池，所述处理池分别为集水池、调节池、 水解酸化池、接触氧化池、沉淀池和消毒池，所述集水池、调节池、水解酸化 池、接触氧化池、沉淀池和消毒池的上端均设有一密封盖，实现处理池的密封 处理，所述集水池的出水口端设有一机械格栅，所述机械格栅的上下端分别与 集水池连接，所述集水池、调节池、水解酸化池、接触氧化池、沉淀池和消毒 池间分别通过一出水管连接，所述集水池与调节池之间设有一提升泵。
作为优选的技术方案，所述接触氧化池内设有一采用曝气提供氧、降低水 中有机物含量的三叶罗茨风机。
作为优选的技术方案，所述接触氧化池的出水管上安装有一除磷加药系统。
作为优选的技术方案，所述沉淀池的底部安装一污泥池，该污泥池与上端 沉淀池相通，污泥池的清水回流至调节池。
作为优选的技术方案，所述消毒池的进水口端安装有一用于产生二氧化氯 消毒、降低水中病毒、细菌等含量的二氧化氯发生器。
作为优选的技术方案，所述消毒池的出水口处连接一用于去处水中氯元素 的脱氯器。
作为优选的技术方案，所述集水池的一端接进水口，所述消毒池的出水口 端接一出水管。
本实用新型的有益效果是：本实用新型用水解酸化加接触氧化加二氧化氯 消毒工艺的组合对医院废水进行处理，为提高废水的可生化性，选用水解酸化 技术，不仅解决可生化问题，还保持高效，成本低，方便管理的特点，经废水 可生化性提高后，又采用生物接触氧化法进行处理，提高微生物降解效率，减 少占地，最后采用二氧化氯消毒，高效同时不产生其他污染。
