申请日2014.06.19
公开(公告)日2014.10.01
IPC分类号C02F11/00
摘要
本发明公开了一种生化污泥处理系统，生化污泥处理系统包括污泥处理装置、污泥浓缩池、匀质调节池、中和池、初沉池、厌氧池、一级好氧池、二沉池、二级好氧池、终沉池、气浮池、压滤机和监护池;所述污泥浓缩池、匀质调节池、中和池、初沉池、厌氧池、一级好氧池、二沉池、二级好氧池、终沉池、气浮池和监护池依次相连接;所述压滤机与一级好氧池相连接;所述污泥浓缩池分别与厌氧池、二沉池和终沉池相连接。所述生化污泥处理系统还包括收集池，所述收集池设置在污泥浓缩池与匀质调节池之间。本发明能够规模化生产，有效减少污泥量，降低泥饼含水率，减少絮凝剂投加量，降低生产过程能耗，可进行多次循环处理。

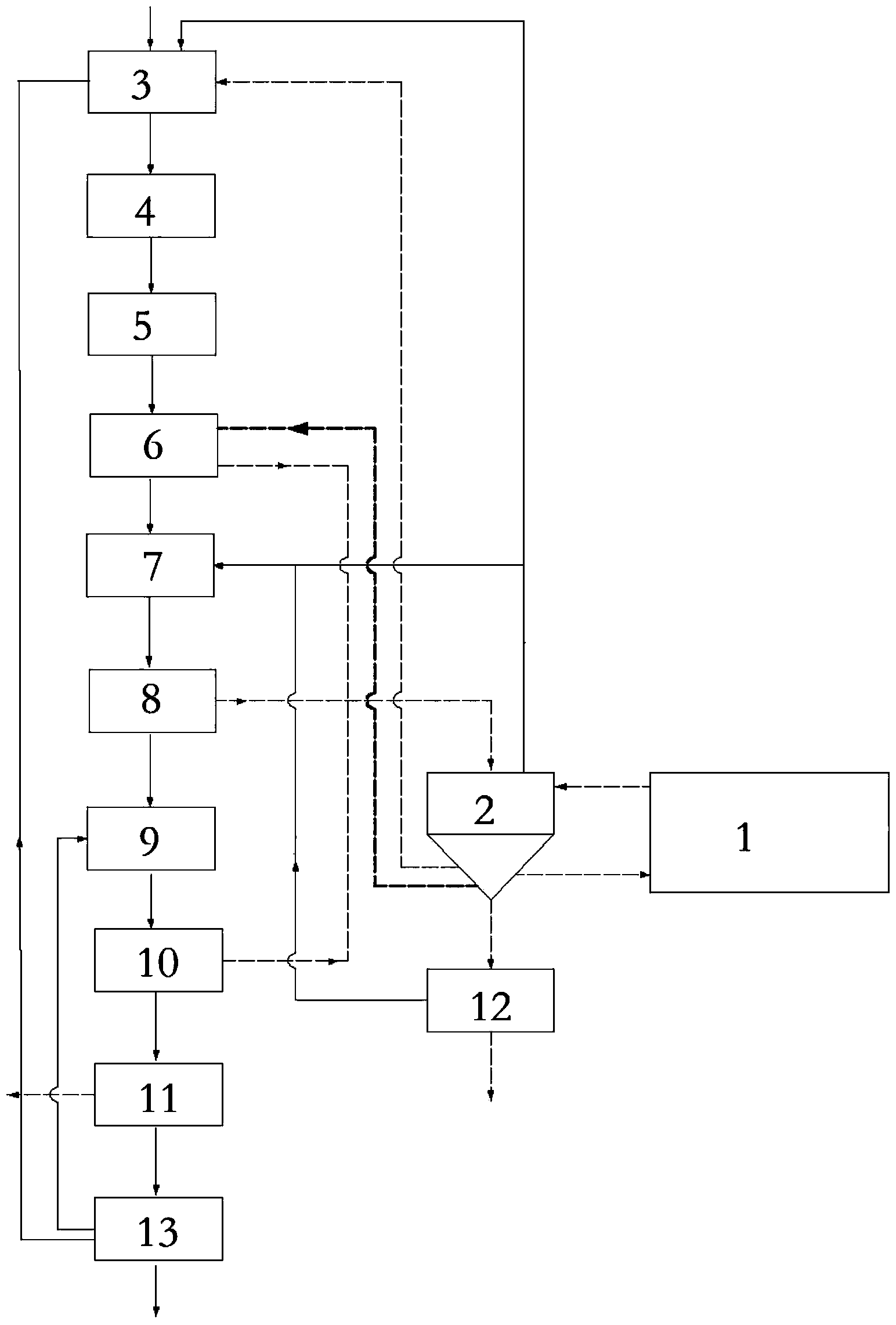

摘要附图
权利要求书
1.一种生化污泥处理系统，其特征在于：生化污泥处理系统包括污泥处理装置、污泥浓 缩池、匀质调节池、中和池、初沉池、厌氧池、一级好氧池、二沉池、二级好氧池、终沉池、 气浮池、压滤机和监护池;
所述污泥浓缩池、匀质调节池、中和池、初沉池、厌氧池、一级好氧池、二沉池、二级 好氧池、终沉池、气浮池和监护池依次相连接;所述压滤机与一级好氧池相连接;
所述污泥浓缩池分别与厌氧池、二沉池和终沉池相连接。
2.根据权利要求1所述的生化污泥处理系统,其特征在于：所述生化污泥处理系统还包括 收集池，所述收集池设置在污泥浓缩池与匀质调节池之间。
3.根据权利要求1所述的生化污泥处理系统,其特征在于：所述污泥处理装置包括依次通 过管道连接的泵、用于向反应器内提供臭氧的臭氧发生装置、射流器和反应器;所述臭氧发 生装置内设置有通过管道连接的制氧机和臭氧机;所述反应器为一个或一个以上，所述反应 器通过管道并联或串联连接;所述反应器内表面涂敷有用于提高臭氧对污泥氧化能力的催化 剂层;所述反应器的下部设置有进泥口，所述反应器的上部设置有排泥口。
4.根据权利要求3所述的生化污泥处理系统,其特征在于：所述反应器的直径D为32mm ≤d≤500mm，长度L为0.2m≤L≤10m。
5.根据权利要求4所述的生化污泥处理系统,其特征在于:所述反应器内部设置有螺旋 翅片板，所述反应器的直径D为100mm≤D≤350mm,长度L为0.3m≤L≤3m。
6.根据权利要求5所述的生化污泥处理系统,其特征在于：所述反应器的直径D为200mm, 长度L为1.5m。
7.一种生化污泥处理方法，其特征在于包括如下步骤：
(1)将污泥处理装置通过管道接口伸入污泥浓缩池底部，吸入待处理污泥水，在系统内 进行氧化还原反应，氧化还原产物中的污泥经污泥处理装置中的反应器的排泥口排出，回到 污泥浓缩池，持续循环处理;污泥浓缩池中的上清液回流至一级好氧池和匀质调节池，所述 上清液中含有有机碳源;
(2)反应后的污泥水管道依次进入匀质调节池、中和池、初沉池，然后进入厌氧池，经 厌氧池发酵后，产生的污泥进入污泥浓缩池;经过破壁处理后的浓缩污泥中含有有机碳源， 回流至厌氧池中进行厌氧好氧生化处理;
(3)污泥水依次进入一级好氧池进行好氧曝气后，污泥水进入一级好氧池继续进行好氧 生物反应，然后进入二沉池，将好氧反应产生的污泥沉淀后，经由二沉池进入污泥浓缩池; 所述污泥浓缩池底部的部分污泥回流至厌氧池中进行好氧生物反应;
(4)污泥水进入二级好氧池继续进行好氧生物反应，然后进入终沉池，将生化反应产生 的污泥沉淀后，经由终沉池进入污泥浓缩池;
(5)终沉池中的上清液进入气浮池，气浮池将污泥水中的漂浮物去除，对浮渣进行浓缩 处理;然后污泥水进入监护池，在监护池的出口取样，将取样的污泥水进行检测;如果监护 池中的水质未达标，则回到二级好氧池重新生化处理;如果监护池中的水质达标，则由监护 池排出。
8.根据权利要求7所述的生化污泥处理方法,其特征在于：如果监护池中的水质未达标， 污泥水进入均质调节池进行循环处理。
说明书
生化污泥处理系统及其处理方法
技术领域
本发明涉及环境工程污水处理领域，尤其是涉及一种生化污泥处理系统及其处理方法。
背景技术
我国工业废水的处理中应用最广泛也最成熟的方法是生物活性污泥法，它具有投资和运 行成本低、处理效果稳定的优点，但它存在一个最大的弊端，即在运行过程中会产生大量的 剩余污泥。剩余污泥通常含有相当量的有毒有害物质及未稳定化的有机物，需要进行及时妥 善的处理与处置，否则将会对环境造成直接或潜在的污染。当前我国城市污泥处理量约300 亿m3/a，产生含水率98%的生化污泥约2亿m3/a，剩余污泥产量仍将以年均15%增长。1000 万t/a及炼油厂，年产生化含水污泥约1万t。剩余污泥运输和处理费用占总运行费用比重 大，处理中还面临诸多条件限制。随着一些新环境法的颁布和实施，对污水处理的深度要求 和广度要求都将大幅增加，必然会导致剩余污泥的产量越来越大，污泥的处理与处置也将成 为环境领域的一大难题。
生化剩余污泥主要成分包括水、微生物、微生物代谢物、无机固型物，生化剩余污泥对 环境危害很大，有大量的微生物、病毒、寄生虫、有机物、氮、磷、恶臭。生化污泥体积庞 大的原因是污泥中存在具有特殊性能的高分子有机物，这些高分子有机物导致间隙水、表面 水和结合水存在，含水率高。其中自由水占总含水约70%，不与污泥附着或结合，分离较容 易，可重力分离;因毛细管现象而保持的水，分离较难，需使用离心、真空等方法;表面水 通过氢键附着在胶体表面，分离困难，经调理后才能用机械方式脱除;结合水通过化学键与 污泥结合，约占总含水4%，分离十分困难，采用一般物理化学方法难以分离，是构成脱水污 泥的主要成分;内部水是细胞内的水，水量很少，脱除更难。
生化污泥的处置方式主要包括填埋、土壤改良和干燥焚烧，而剩余污泥中可能含有大量 重金属、病原微生物和持久性难生物降解有机污染物，土壤改良的应用在某些国家已被禁止， 而填埋和干燥焚烧处理方式也要面对日益紧缺的土地资源和严格的环保法规限制。
现有生化污泥处理工艺有：脱水：含水率一般降低到80%-84%，残留污泥量仍然很庞大， 污染物无减量。焚烧：减量效果好，但投资和运行成本高，操作复杂，且产生飞灰危物，烟 气处理困难。消化：处理成本较低，但仅能去除部分有机物，且污泥减量不显著。污泥与臭 氧不能充分反应，污泥处理不够彻底，臭氧利用率低，导致臭氧投放比例高，能耗高，运行 成本高，难以大规模推广应用。
目前缺乏一种能够有效减少污水中污泥量的生化污泥处理系统及其处理方法。
发明内容
为了解决上述问题，本发明的目的是提供一种能够有效减少污水中污泥量的生化污泥处 理系统及其处理方法。
为了实现上述技术目的，本发明采用的技术方案如下：一种生化污泥处理系统，生化污 泥处理系统包括污泥处理装置、污泥浓缩池、匀质调节池、中和池、初沉池、厌氧池、一级 好氧池、二沉池、二级好氧池、终沉池、气浮池、压滤机和监护池;
所述污泥浓缩池、匀质调节池、中和池、初沉池、厌氧池、一级好氧池、二沉池、二级 好氧池、终沉池、气浮池和监护池依次相连接;所述压滤机与一级好氧池相连接;
所述污泥浓缩池分别与厌氧池、二沉池和终沉池相连接。
进一步地，所述生化污泥处理系统还包括收集池，所述收集池设置在污泥浓缩池与匀质 调节池之间。
进一步地，所述污泥处理装置包括依次通过管道连接的泵、用于向反应器内提供臭氧的 臭氧发生装置、射流器和反应器;所述臭氧发生装置内设置有通过管道连接的制氧机和臭氧 机;所述反应器为一个或一个以上，所述反应器通过管道并联或串联连接;所述反应器内表 面涂敷有用于提高臭氧对污泥氧化能力的催化剂层;所述反应器的下部设置有进泥口，所述反 应器的上部设置有排泥口。
更进一步地，所述反应器的直径D为32mm≤d≤500mm，长度L为0.2m≤L≤10m。
进一步地，所述反应器内部设置有螺旋翅片板，所述反应器的直径D为100mm≤D≤350mm, 长度L为0.3m≤L≤3m。
进一步地，所述反应器的直径D为200mm,长度L为1.5m。
本发明的生化污泥处理方法，包括如下步骤：
(1)将污泥处理装置通过管道接口伸入污泥浓缩池底部，吸入待处理污泥水，在系统内 进行氧化还原反应，氧化还原产物中的污泥经污泥处理装置中的反应器的排泥口排出，回到 污泥浓缩池，持续循环处理;污泥浓缩池中的上清液回流至一级好氧池和匀质调节池，所述 上清液中含有有机碳源;
(2)反应后的污泥水管道依次进入匀质调节池、中和池、初沉池，然后进入厌氧池，经 厌氧池发酵后，产生的污泥进入污泥浓缩池;经过破壁处理后的浓缩污泥中含有丰富的有机 碳源，回流至厌氧池中进行厌氧好氧生化处理;
(3)污泥水依次进入一级好氧池进行好氧曝气后，污泥水进入一级好氧池继续进行好氧 生物反应，然后进入二沉池，将好氧反应产生的污泥沉淀后，经由二沉池进入污泥浓缩池; 所述污泥浓缩池底部的部分污泥回流至厌氧池中进行好氧生物反应;
(4)污泥水进入二级好氧池继续进行好氧生物反应，然后进入终沉池，将生化反应产生 的污泥沉淀后，经由终沉池进入污泥浓缩池;
(5)终沉池中的上清液进入气浮池，气浮池将污泥水中的漂浮物去除，对浮渣进行浓缩 处理;然后污泥水进入监护池，在监护池的出口取样，将取样的污泥水进行检测;如果监护 池中的水质未达标，则回到二级好氧池重新生化处理;如果监护池中的水质达标，则由监护 池排出。
进一步地，如果监护池中的水质未达标，污泥水进入均质调节池进行循环处理。
有益效果：本发明能够规模化生产，有效减少污泥量，降低泥饼含水率，减少絮凝剂投 加量，降低生产过程能耗，可进行多次循环处理，消除外运泥饼的恶臭。本发明具有如下优 点：
(1)本发明中的污泥处理装置破壁处理后的浓缩污泥，污泥的含水率降低，沉降性能大 大增强，污泥的颜色变浅，臭味减轻甚至消失。部分的回流污泥重新经过厌氧好氧等多次循 环生化处理，使污泥含水率进一步降低，彻底减少外运污泥量，从而达到污泥减量的目的。
(2)经过破壁处理后的浓缩污泥中含有丰富的有机碳源，回流至厌氧池为微生物的脱氮 除磷提供碳源，可以提高厌氧池中C:N:P的比例，增加微生物脱氮除磷的效率，有利于污水 排放氨氮指标的下降。回流至厌氧池污泥中氮和磷的含量也较高，可以满足生物法处理时微 生物的营养需求，为微生物细胞合成提供营养物质。
