申请日2014.09.25
公开(公告)日2015.01.14
IPC分类号C02F1/28; B01D39/14
摘要
本实用新型涉及一种多功能多级水处理过滤板，包括泡沫玻璃基板，所述泡沫玻璃基板包括两个平行的底面、两个侧面、以及一个弧形端面，所述两个侧面分别位于两个平行底面之间，两个侧面一端收缩闭合，另一端通过弧形端面相连，所述泡沫玻璃基板内设有贯穿两个底面的尖扇形通孔，所述通孔由上而下分为多层空间，通孔内填装有贝壳颗粒，所述泡沫玻璃基板上设有通过腐蚀形成的孔隙。本实用新型充分体现了结构优势，组装后无颗粒堵塞现象，且中间填装颗粒可随时换取，容易进行活化处理，实现回用目的，不仅节约成本，而且达到资源的有效合理利用;使用过滤板组装结构体系还可以极大提高水中固体颗粒的分离，并减少水处理工艺占用的土地面积。
权利要求书
1.一种多功能多级水处理过滤板，其特征在于：所述过滤板包括泡沫玻璃基板，所述泡沫玻璃基板包括两个平行的底面、两个侧面、以及一个弧形端面，所述两个侧面分别位于两个平行底面之间，两个侧面一端收缩闭合，另一端通过弧形端面相连，所述泡沫玻璃基板内设有贯穿两个底面的尖扇形通孔，所述通孔由上而下分为多层空间，通孔内填装有贝壳颗粒，所述泡沫玻璃基板上设有通过腐蚀形成的孔隙。
2.根据权利要求1所述的多功能多级水处理过滤板，其特征在于：所述通孔由上而下分为五层空间。
3.根据权利要求1所述的多功能多级水处理过滤板，其特征在于：所述贝壳颗粒填充满通孔。
4.根据权利要求1或2所述的多功能多级水处理过滤板，其特征在于：所述通孔内设置有用于将通孔分隔为多层空间的加强肋，所述加强肋沿通孔的轴向方向延伸至泡沫玻璃基板的底面位置，加强肋的数量大于等于1。
5.根据权利要求4所述的多功能多级水处理过滤板，其特征在于：所述加强肋设置在两个侧面之间。
说明书
一种多功能多级水处理过滤板
技术领域
本实用新型涉及一种过滤装置，尤其是涉及一种多功能多级水处理过滤板。
背景技术
水是人类发展不可缺少的自然资源，是人类和一切生物赖以生存的物质基础。当今世界，水资源不足和污染构成的水源危机已成为任何一个国家在政策、经济和技术上所面临的复杂问题和社会经济发展的主要制约因素。
要解决好现实当中与人类社会生活密切相关的水问题，就一定要用到现代的水处理技术以及水处理过滤装置。水处理过滤装置就是通过各种物理的、化学的手段，去除水中一些对生产、生活不需要的物质，这一类对水做过滤净化处理的设备。由于社会生产、生活与水密切相关，因此，水处理领域涉及的应用范围十分广泛，构成了一个庞大的产业应用。
现代水处理过程通常分为三级处理过程，其中一级处理(物理处理)将通过粗格栅的原污水经过污水提升泵提升后，经过格栅或者砂滤器，之后进入沉砂池，再把经过砂水分离的污水导入初次沉淀池;二级处理则包括让初次沉降池的出水进入生物处理设备，该阶段通常有活性污泥法和生物膜法，其中活性污泥法的反应器有曝气池，氧化沟等，生物膜法包括生物滤池、生物转盘、生物接触氧化法和生物流化床，生物处理设备的出水进入二次沉淀池，二次沉降池的出水经过消毒排放或者进入三级处理;三级处理则包括利用生物脱氮除磷法，混凝沉淀法，砂滤法，活性炭吸附法，离子交换法和电渗析法的处理过程，二次沉降池的污泥一部分回流至初次沉淀池或者生物处理设备，一部分进入污泥浓缩池，之后进入污泥消化池，经过脱水和干燥设备后，污泥被最后利用。通过上述技术虽然可以对污水进行有效处理，不过该方法的问题在于，上述每个处理过程都需要设置相应的处理池，而对于大规模污水处理来说，这样的处理池占地极大，己经越来越多日益紧张的土地资源带来巨大的压力，逐渐成为水处理行业的瓶颈，但是业内目前并没有很好的方法可以解决上述问题。
实用新型内容
为了克服现有技术存在的不足，本实用新型提供了一种可以极大提高水中固体颗粒的分离，并减少水处理工艺占用的土地面积的多功能多级水处理过滤板。

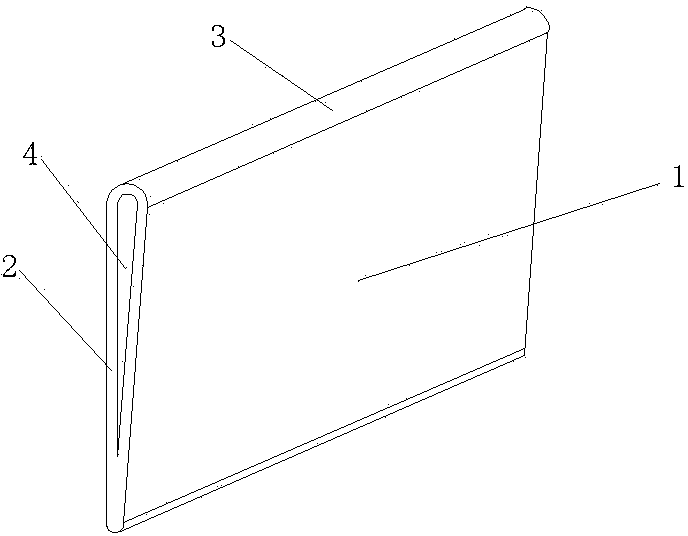

一种多功能多级水处理过滤板，所述过滤板包括泡沫玻璃基板，所述泡沫玻璃基板包括两个平行的底面、两个侧面、以及一个弧形端面，所述两个侧面分别位于两个平行底面之间，两个侧面一端收缩闭合，另一端通过弧形端面相连，所述泡沫玻璃基板内设有贯穿两个底面的尖扇形通孔，所述通孔由上而下分为多层空间，通孔内填装有贝壳颗粒，所述泡沫玻璃基板上设有通过腐蚀形成的孔隙。
作为优选，所述通孔由上而下分为五层空间。
作为优选，所述贝壳颗粒填充满通孔。通过板面孔隙因负压进入通孔后的水，与贝壳颗粒进行二次作用以降低水中总磷含量;另外，中间填料颗粒可进行随时换取，并且容易进行活化处理以达到回用目的。
作为优选，所述通孔内设置有用于将通孔分隔为多层空间的加强肋，所述加强肋沿通孔的轴向方向延伸至泡沫玻璃基板的底面位置，加强肋的数量大于等于1。
作为优选，所述加强肋设置在两个侧面之间。
本实用新型尖扇形通孔结构完成后，通过内外两次腐蚀，以外层致密，内层扩孔原则控制孔隙层次结构，完成外层小孔内层大孔的通透型一体孔隙结构。所述贝壳颗粒优选为天然蛤蜊外壳颗粒。
本实用新型的泡沫玻璃材料基体(泡沫玻璃基板)分离固体杂质，并初步吸附废水中含磷物质，此外，本过滤板中心通孔内填入贝壳颗粒碎片以填满孔隙，通过板面孔隙因负压进入通孔后的水，与颗粒碎片二次作用降低水中总磷含量，提高处理效果;本过滤板充分体现了结构优势，组装后无颗粒堵塞现象，且中间填装颗粒可随时换取，容易进行活化处理，实现回用目的，不仅节约成本，而且达到资源的有效合理利用;使用过滤板组装结构体系还可以极大提高水中固体颗粒的分离，并减少水处理工艺占用的土地面积。
