申请日2014.09.25
公开(公告)日2015.01.21
IPC分类号C02F9/14
摘要
本实用新型公开了一种用于处理木薯酒精厂污水的装置，包括通过管道依次连接的格栅、一级IC厌氧反应器、脱气沉淀池、二级IC厌氧反应器、二级厌氧沉淀池、卡鲁塞尔氧化沟、氧化沟沉淀池、曝气生物滤池、臭氧接触池和吸附滤池，所述一级IC厌氧反应器连接有沼气回收设备，沼气回收设备包括依次连接的水封、脱水罐、脱硫罐和储气罐，所述二级厌氧沉淀池还连接有污泥浓缩池，所述污泥浓缩池接收来自一级IC厌氧反应器、脱气沉淀池和二级IC厌氧反应器的污泥，所述污泥浓缩池与污泥压滤机连接;本实用新型用于处理以木薯为原料生产酒精而产生的废水，投资少、经济效益高、有效回收沼气、能源利用率高、治理污染彻底，废液实现达标排放，运行费用低。
权利要求书

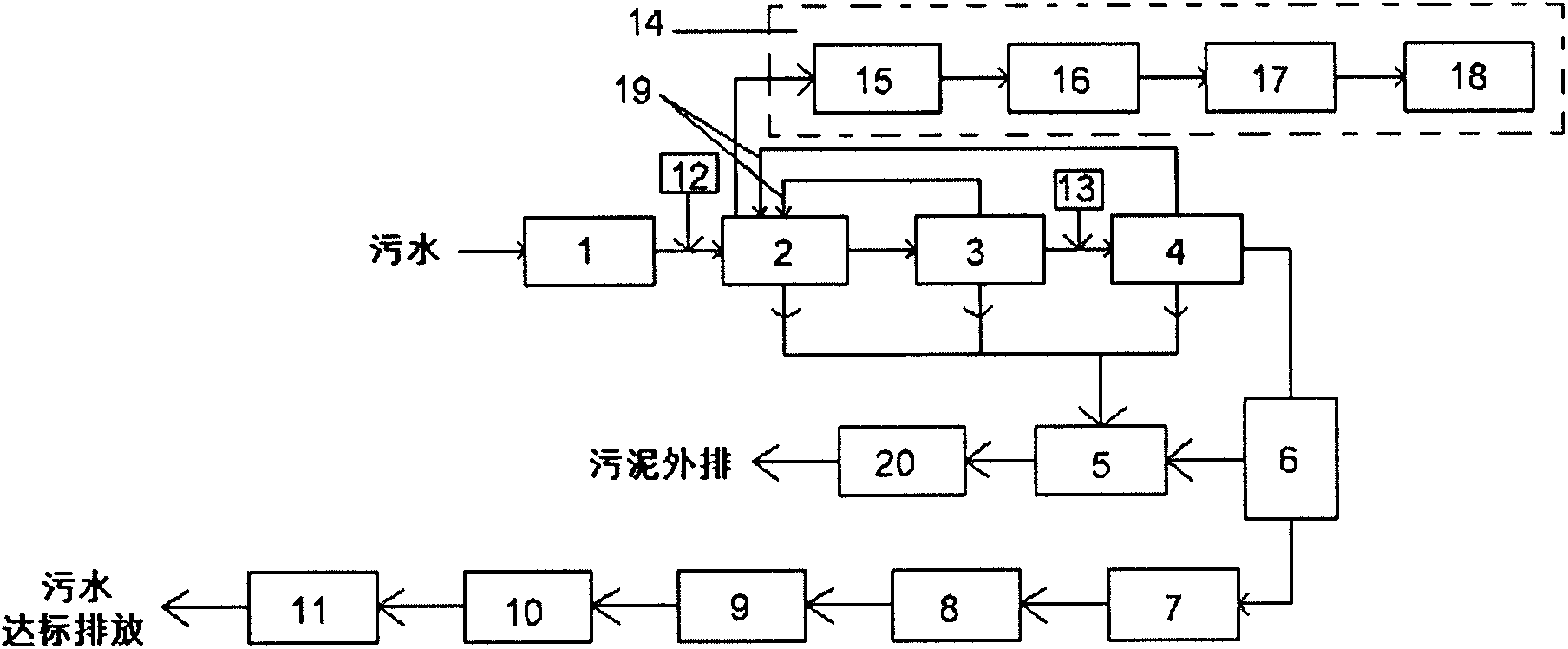

1.一种用于处理木薯酒精厂污水的装置，其特征在于：包括通过管道依次连接的格栅 (1)、一级IC厌氧反应器(2)、脱气沉淀池(3)、二级IC厌氧反应器(4)、二级厌 氧沉淀池(6)、卡鲁塞尔氧化沟(7)、氧化沟沉淀池(8)、曝气生物滤池(9)、臭氧 接触池(10)和吸附滤池(11);所述格栅(1)与一级IC厌氧反应器(2)之间设有提 升泵(12)，脱气沉淀池(3)与二级IC厌氧反应器(4)之间设有提升泵(13);所述 一级IC厌氧反应器(2)连接有沼气回收设备(14)，沼气回收设备(14)包括依次连接 的水封(15)、脱水罐(16)、脱硫罐(17)和储气罐(18)，所述脱气沉淀池(3)、 二级IC厌氧反应器(4)均设有与一级IC厌氧反应器(2)连接的污泥回流管道(19)， 所述二级厌氧沉淀池(6)还连接有污泥浓缩池(5)，所述污泥浓缩池(5)接收来自一 级IC厌氧反应器(2)、脱气沉淀池(3)和二级IC厌氧反应器(4)的污泥，污泥浓缩 池(5)与污泥压滤机(20)连接。
2.根据权利要求1所述的用于处理木薯酒精厂污水的装置，其特征在于，所述一级IC 厌氧反应器(2)设置为三个。
3.根据权利要求1所述的用于处理木薯酒精厂污水的装置，其特征在于，所述污泥压 滤机(20)采用带式压滤机。
4.根据权利要求1所述的用于处理木薯酒精厂污水的装置，其特征在于，所述格栅(1) 前部设置有板式换热器。
5.根据权利要求1所述的用于处理木薯酒精厂污水的装置，其特征在于，所述二级厌 氧沉淀池(6)、氧化沟沉淀池(8)内均设有刮泥机。
说明书
一种用于处理木薯酒精厂污水的装置
技术领域
本实用新型涉及一种污水处理设备，具体是一种用于处理木薯酒精厂污水的装置。
背景技术
以木薯为原料制备酒精，由于木薯中淀粉糖化生成葡萄糖，酒精废水是高浓度有机水， 其污染物主要包括：悬浮在废水中的固不溶物、油脂、淀粉、胶;溶解在水中的糖、酸、 碱、盐等，温度高达100℃，悬浮物含量高，外观混浊、色度高、易腐败。对酒精废水的 前处理方法哟两种：一种是全糟发酵，发酵周期长、设备庞大、设备维修率高、一次性投 资高;另一种是固液分离后，清液发酵，包括三种方法：DDG、DDS、DDGS，但DDGS技术 要求高、设备成本高，现有技术大多采用UASB和EGSB厌氧反应器对废水进行厌氧发酵， 但是这两种反应器容积负荷比较低，容易酸败;进水系统易堵塞，清理极为麻烦;且反应 器内常有结晶和泥沙沉积的情况发生，减少了反应器的池容，设备运行稳定性差。
实用新型内容
本实用新型的目的在于提供一种投资少、经济效益高、有效回收沼气、能源利用率高、 治理污染彻底，废液实现达标排放，运行费用低的用于处理木薯酒精厂污水的装置，以解 决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种用于处理木薯酒精厂污水的装置，包括通过管道依次连接的格栅、一级IC厌氧 反应器、脱气沉淀池、二级IC厌氧反应器、二级厌氧沉淀池、卡鲁塞尔氧化沟、氧化沟 沉淀池、曝气生物滤池、臭氧接触池和吸附滤池;所述格栅与一级IC厌氧反应器之间设 有提升泵，脱气沉淀池与二级IC厌氧反应器之间设有提升泵;所述一级IC厌氧反应器连 接有沼气回收设备，沼气回收设备包括依次连接的水封、脱水罐、脱硫罐和储气罐，所述 脱气沉淀池、二级IC厌氧反应器均设有与一级IC厌氧反应器连接的污泥回流管道，所述 二级厌氧沉淀池还连接有污泥浓缩池，所述污泥浓缩池接收来自一级IC厌氧反应器、脱 气沉淀池和二级IC厌氧反应器的污泥，污泥浓缩池与污泥压滤机连接。
作为本实用新型进一步的方案：所述一级IC厌氧反应器设置为三个。
作为本实用新型再进一步的方案：所述污泥压滤机采用带式压滤机。
作为本实用新型再进一步的方案：所述格栅前部设置有板式换热器。
作为本实用新型再进一步的方案：所述二级厌氧沉淀池、氧化沟沉淀池内均设有刮泥 机。
与现有技术相比，本实用新型的有益效果是：本实用新型通过预处理-两级IC内循环 厌氧发酵罐-氧化沟-深度处理实现对污水的净化处理，废液实现达标排放，IC厌氧反应器 与UASB反应器相比，有专门的分离包，沼气回收率更高;出水稳定、耐负荷冲击强;进 水一同不易堵塞，维修费用少，本实用新型用于处理以木薯为原料生产酒精而产生的废水， 投资少、经济效益高、有效回收沼气、能源利用率高、治理污染彻底，运行费用低。
