申请日2014.09.25
公开(公告)日2015.01.21
IPC分类号C02F1/24; C02F103/28; D21C11/00
摘要
本实用新型涉及一种造纸废水用气浮机，包括机箱，在机箱内腔的底部分别设置有进气管和进水管，在机箱内腔的上部设置有悬浮物分离器，在悬浮物分离器旁的机箱侧壁上设置有出水管。便于白水中风纤维悬浮物分离出来，避免将白水中的纤维成分浪费掉，有效解决白水排放污染，降低企业生产成本，改善环境。
权利要求书

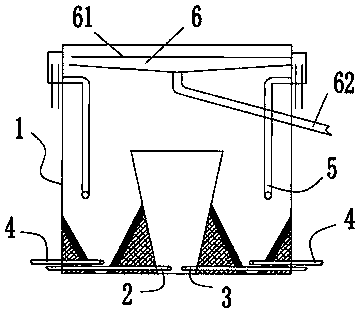

1.一种造纸废水用气浮机，其特征是：包括机箱(1)，在机箱(1)内腔的底部分别设置有进气管(2)和进水管(3)，在机箱(1)内腔的上部设置有悬浮物分离器(6)，在悬浮物分离器(6)旁的机箱(1)侧壁上设置有出水管(5)。
2.根据权利要求1所述的一种造纸废水用气浮机，其特征是：所述的悬浮物分离器(6)包括连接在机箱(1)内壁上的分离罩壳(61)，分离罩壳(61)一端与机箱(1)内壁固定连接，分离罩壳(61)的另一端设置有开口，并且该开口端与机箱(1)内壁留有间隙，在分离罩壳(61)的底部设置有悬浮物排管(62)，所述的悬浮物排管(62)的出口端伸出机箱(1)。
3.根据权利要求2所述的一种造纸废水用气浮机，其特征是：所述分离罩壳(61)的底部呈锥形结构。
4.根据权利要求1所述的一种造纸废水用气浮机，其特征是：所述机箱(1)的底部分别形成有第一锥形腔、第二锥形腔以及第三锥形腔，所述的第二锥形腔位于第一锥形腔和第三锥形腔之间;
所述的进气管(2)和进水管(3)的出口端位于第二锥形腔内，所述排渣管(4)的数量为两根，两根排渣管(4)的出口端分别位于第一锥形腔和第三锥形腔内。
5.根据权利要求1所述的一种造纸废水用气浮机，其特征是：所述出水管(5)的进口端位于机箱(1)内腔中部。
说明书
一种造纸废水用气浮机
技术领域
本实用新型涉及一种造纸废水用气浮机。
背景技术
造纸工业排出的废水含有纤维和填料呈白色，被称为白水，由于白水中含有许多的纤维，如果直接排掉会造成一定的浪费，因此是白水循环利用是现在造纸行业面对的一个严峻的问题。
实用新型内容
针对上述问题，本实用新型提出一种造纸废水用气浮机。
为解决此技术问题，本实用新型采取以下方案：一种造纸废水用气浮机，包括机箱，在机箱内腔的底部分别设置有进气管和进水管，在机箱内腔的上部设置有悬浮物分离器，在悬浮物分离器旁的机箱侧壁上设置有出水管。
进一步的，所述的悬浮物分离器包括连接在机箱内壁上的分离罩壳，分离罩壳一端与机箱内壁固定连接，分离罩壳的另一端设置有开口，并且该开口端与机箱内壁留有间隙，在分离罩壳的底部设置有悬浮物排管，所述的悬浮物排管的出口端伸出机箱。
进一步的，所述分离罩壳的底部呈锥形结构。
进一步的，所述机箱的底部分别形成有第一锥形腔、第二锥形腔以及第三锥形腔，所述的第二锥形腔位于第一锥形腔和第三锥形腔之间;
所述的进气管和进水管的出口端位于第二锥形腔内，所述排渣管的数量为两根，两根排渣管的出口端分别位于第一锥形腔和第三锥形腔内。
进一步的，所述出水管的进口端位于机箱内腔中部。
通过采用前述技术方案，本实用新型的有益效果是：便于白水中风纤维悬浮物分离出来，避免将白水中的纤维成分浪费掉，有效解决白水排放污染，降低企业生产成本，改善环境。
