申请日2014.09.25
公开(公告)日2015.01.14
IPC分类号F25B27/02; F24F5/00
摘要
本发明公开了一种城市污水处理空调系统，它包括污水处理系统、污水热量回收系统、污水利用系统以及空调系统，其中，污水热量回收系统铺设在污水处理系统上，污水处理系统分别通过管道与污水利用系统和空调系统连接;本发明在采用了上述方案后，经过污水处理系统处理后且达到国家排放要求的污水，分别补充到空调系统和污水利用系统中，最大限度地节约用水;铺设在污水处理系统中的污水热量回收系统吸收污水处理系统中污水的热量以提供给空调系统使用，减少了热量资源的浪费。
权利要求书
1.一种城市污水处理空调系统，其特征在于：它包括污水处理系统、污水热量回收系统、污水利用系统以及空调系统，其中，污水热量回收系统铺设在污水处理系统上，污水处理系统分别通过管道与污水利用系统和空调系统连接。
2.根据权利要求1所述的一种城市污水处理空调系统，其特征在于：所述的污水处理系统包括污水过滤沉淀池(26)和污水处理洁净池(27)，污水过滤沉淀池(26)和污水处理洁净池(27)通过管道连接。
3.根据权利要求1或2所述的一种城市污水处理空调系统，其特征在于：所述的污水热量回收系统由污水换热器(25)构成，该污水换热器(25)分别铺设在污水过滤沉淀池(26)和污水处理洁净池(27)中。
4.根据权利要求1所述的一种城市污水处理空调系统，其特征在于：所述的污水利用系统包括非饮用水补水箱(12)和非饮用水水系统管网，该非饮用水补水箱(12)通过管道与污水处理系统连接。

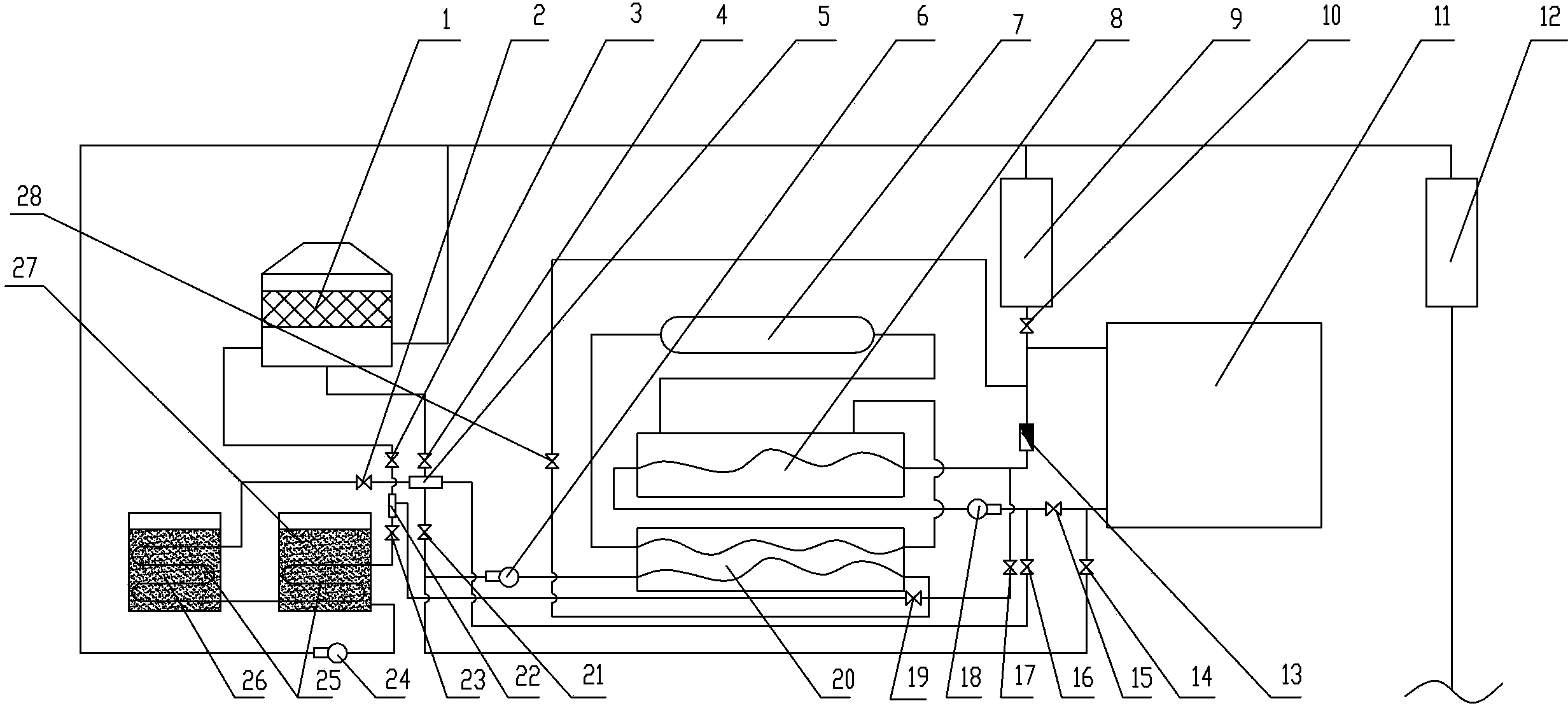

5.根据权利要求1所述的一种城市污水处理空调系统，其特征在于：所述的空调系统包括有冷却塔(1)、压缩机(7)、蒸发器(8)、空调循环水补水箱(9)、室内走水末端(11)以及冷凝器(20)，其中，冷凝器(20)通过管道分别与冷却塔(1)、压缩机(7)、蒸发器(8)以及室内走水末端(11)连接，蒸发器(8)与压缩机(7)、室内走水末端(11)以及污水换热器(25)之间连接有管道。
6.根据权利要求5所述的一种城市污水处理空调系统，其特征在于：所述的蒸发器(8)分别通过两条管道与室内走水末端(11)和污水换热器(25)形成循环回路，连接蒸发器(8)与室内走水末端(11)的一条连接管道设有第一循环水泵(18)和第十一电磁阀(15)，而另一条管道与连通空调循环水补水箱(9)的管道接驳;而连接蒸发器(8)和污水换热器(25)的一条管道设有第七电磁阀(16)、第八电磁阀(2)以及第一集水器(5)，该条管道与连接蒸发器(8)和室内走水末端(11)之间且设有第一循环水泵(18)的管道连通，连接蒸发器(8)和污水换热器(25)的另一条管道设有第九电磁阀(23)、第十电磁阀(17)以及第二集水器(22)。
7.根据权利要求5所述的一种城市污水处理空调系统，其特征在于：所述的冷凝器(20)分别通过两条管道与冷却塔(1)和室内走水末端(11)形成循环回路, 连接冷凝器(20)与冷却塔(1)的一条管道设有第一电子阀(4)、第二电磁阀(21)以及第二循环水泵(6)，连接冷凝器(20)与冷却塔(1)的另一条管道设有第三电磁阀(3)和第四电磁阀(19);而连接冷凝器(20)与室内走水末端(11)的一条管道设有第五电磁阀(14)，该管道与连接在冷凝器(20)与冷却塔(1)之间且设有第二循环水泵(6)的管道连通，连接冷凝器(20)与室内走水末端(11)的另一管道设有第六电磁阀(28)。
8.根据权利要求2或5所述的一种城市污水处理空调系统，其特征在于：所述的污水处理洁净池(27)通过设有第三循环水泵(24)的管道分别与冷却塔(1)、空调循环水补水箱(9)以及非饮用水补水箱(12)连接。
说明书
一种城市污水处理空调系统
技术领域
本发明涉及空调系统处理污水技术领域，尤其是指一种城市污水处理空调系统。
背景技术
目前，经过污水处理系统处理的污水都是直接向外排放而没有得到充分的利用，若把处理后的污水用于家庭卫生间冲洗、花草树木淋灌、空调系统运行等领域，可以节约大量水资源;另外，空调制热时，通过吸收室外空气的热量转移到室内释放，当室外气温低于7℃时，空调的制热效果会受到影响，若把污水中的热量应用于空调制热，该问题就能迎刃而解，既环保又节约资源，但现在还没有一种方式把污水中的热量应用于空调制热。
发明内容
本发明的目的在于克服现有技术的不足，提供一种设计合理可靠、能循环利用水和热量资源的城市污水处理空调系统。
为实现上述目的，本发明所提供的技术方案为：一种城市污水处理空调系统，它包括污水处理系统、污水热量回收系统、污水利用系统以及空调系统，其中，污水热量回收系统铺设在污水处理系统上，污水处理系统分别通过管道与污水利用系统和空调系统连接。
所述的污水处理系统包括污水过滤沉淀池和污水处理洁净池，污水过滤沉淀池和污水处理洁净池通过管道连接。
所述的污水热量回收系统由污水换热器构成，该污水换热器分别铺设在污水过滤沉淀池和污水处理洁净池中。
所述的污水利用系统包括非饮用水补水箱和非饮用水水系统管网，该非饮用水补水箱通过管道与污水处理系统连接。
所述的空调系统包括有冷却塔、压缩机、蒸发器、空调循环水补水箱、室内走水末端以及冷凝器，其中，冷凝器通过管道分别与冷却塔、压缩机、蒸发器以及室内走水末端连接，蒸发器与压缩机、室内走水末端以及污水换热器之间连接有管道。
所述的蒸发器分别通过两条管道与室内走水末端和污水换热器形成循环回路，连接蒸发器与室内走水末端的一条连接管道设有第一循环水泵和第十一电磁阀，而另一条管道与连通空调循环水补水箱的管道接驳;而连接蒸发器和污水换热器的一条管道设有第七电磁阀、第八电磁阀以及第一集水器，该条管道与连接蒸发器和室内走水末端之间且设有第一循环水泵的管道连通，连接蒸发器和污水换热器的另一条管道设有第九电磁阀、第十电磁阀以及第二集水器。
所述的冷凝器分别通过两条管道与冷却塔和室内走水末端形成循环回路, 连接冷凝器与冷却塔的一条管道设有第一电子阀、第二电磁阀以及第二循环水泵，连接冷凝器与冷却塔的另一条管道设有第三电磁阀和第四电磁阀;而连接冷凝器与室内走水末端的一条管道设有第五电磁阀，该管道与连接在冷凝器与冷却塔之间且设有第二循环水泵的管道连通，连接冷凝器与室内走水末端的另一管道设有第六电磁阀。
所述的污水处理洁净池通过设有第三循环水泵的管道分别与冷却塔、空调循环水补水箱以及非饮用水补水箱连接。
本发明在采用了上述方案后，经过污水处理系统处理后且达到国家排放要求的的污水，分别补充到空调系统和污水利用系统中，最大限度地节约用水;铺设在污水处理系统中的污水热量回收系统吸收污水处理系统中污水的热量以提供给空调系统使用，减少了热量资源的浪费。
