申请日2014.06.19
公开(公告)日2014.10.08
IPC分类号F04F1/00
摘要
本实用新型公开了一种溴化丁基橡胶污水回收用气力提升装置，包括鼓风机主管Ⅰ，所述鼓风机主管Ⅰ连接有管Ⅱ，所述管Ⅱ上通过管Ⅲ连接有平行设置的管Ⅳ，所述管Ⅱ和管Ⅲ的夹角为45度，所述管Ⅱ与管Ⅲ连接处与液面的距离为1.5米-2米，所述管Ⅱ上设置有阀门。本实用新型结构简单，方便实用，能够将水由较低液位抽入稍高或相同液位的池中，由于省去了离心泵的使用，所以解决了离心泵利用率低、购买和维修成本高的问题。

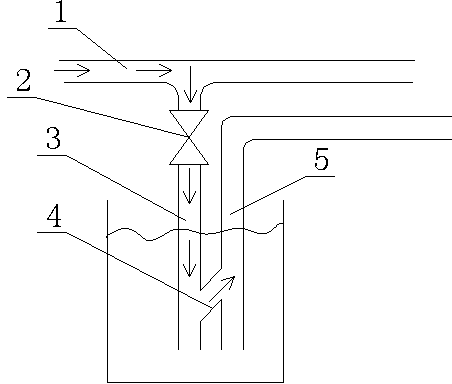

摘要附图
权利要求书
1.一种溴化丁基橡胶污水回收用气力提升装置，包括鼓风机主管Ⅰ(1)，其特征在于：所述鼓风机主管Ⅰ(1)连接有管Ⅱ(3)，所述管Ⅱ(3)上通过管Ⅲ(4)连接有平行设置的管Ⅳ(5)，所述管Ⅱ(3)和管Ⅲ(4)的夹角为45度，所述管Ⅱ(3)与管Ⅲ(4)连接处与液面的距离为1.5米-2米。
2.根据权利要求1所述的溴化丁基橡胶污水回收用气力提升装置，其特征在于：所述管Ⅱ(3)上设置有阀门(2)。
说明书
一种溴化丁基橡胶污水回收用气力提升装置
技术领域
本实用新型涉及一种液体的低扬程提升装置，具体涉及一种溴化丁基橡胶污水回收用气力提升装置。
背景技术
A/O工艺的污水处理中的污泥回流，硝化液回流等，涉及溴化丁基橡胶污水的回收利用，需要将一个池中的水抽入稍高或相同液位的另一个池中，目前大多采用离心泵提升，提升高度都在1米以下，而离心泵的扬程一般不低于6米，根据离心泵扬程与功率的关系，90%以上的能量将白白损失;并且离心泵采购成本较高，事故率较高，需要定期的维护，开泵前需要灌泵或抽真空，吸程较低，易在运行中抽空不上量。
发明内容
针对现有技术的不足，本实用新型涉及一种使得液体低扬程提升的溴化丁基橡胶污水回收用气力提升装置，将水由较低液位抽入稍高或相同液位的池中时，解决了离心泵利用率低、成本高的问题。
本实用新型的具体的技术方案是：
一种溴化丁基橡胶污水回收用气力提升装置，包括鼓风机主管Ⅰ，所述鼓风机主管Ⅰ连接有管Ⅱ，所述管Ⅱ上通过管Ⅲ连接有平行设置的管Ⅳ，所述管Ⅱ和管Ⅲ的夹角为45度，所述管Ⅱ与管Ⅲ连接处与液面的距离为1.5米-2米。
所述管Ⅱ上设置有阀门，用以控制鼓风机主管Ⅰ中压缩风进入管Ⅱ的流量大小，以便进一步控制低液位的水流入高液位的池中。
采用这样的结构，所述鼓风机主管Ⅰ中压缩风的风压约为0.035-0.05MPa，通过管Ⅱ引入压缩风，这样压缩风从液面以下1.5米-2米处以45度角通过管Ⅲ向上进入管Ⅳ，由于管Ⅳ在进风口处压力较低，约0.015-0.02MPa，压缩风迅速膨胀，压力降低，膨胀的压缩风推动管Ⅳ进风口上部的水上升，水由管Ⅳ流出进入稍高或相同液位的池中，同时管Ⅳ内外形成一定的压差，在压差作用下管Ⅳ外部的水从管Ⅳ底部进入管Ⅳ进风口上部，这样在压缩风的作用下，这部分水又在管Ⅳ内上升流出进入稍高或相同液位的池中，以此循环能够将水由较低液位抽入稍高或相同液位的池中。这样不用使用离心泵就能将水由较低液位抽入稍高或相同液位的池中，解决了离心泵利用率低、成本高的问题。
本实用新型结构简单，方便实用，能够将水由较低液位抽入稍高或相同液位的池中，由于省去了离心泵的使用，所以解决了离心泵利用率低、购买和维修成本高的问题。
