申请日2014.05.27
公开(公告)日2014.09.03
IPC分类号H05B3/78
摘要
本发明属于水处理技术领域，涉及一种潜水式水处理装置。它解决了现有技术使用寿命短和密封性差等技术问题。本潜水式水处理装置包括两个定位座，两个定位座通过定位机构固定设置且两个定位座相对置，在两个定位座之间设有至少一根两端分别穿设在定位座上且轴向固定的碳制品电热管，所述的定位座和碳制品电热管之间密封相连。与现有的技术相比，本发明优点在于：设计更合理，密封性好且实用性强，使用寿命长。
权利要求书

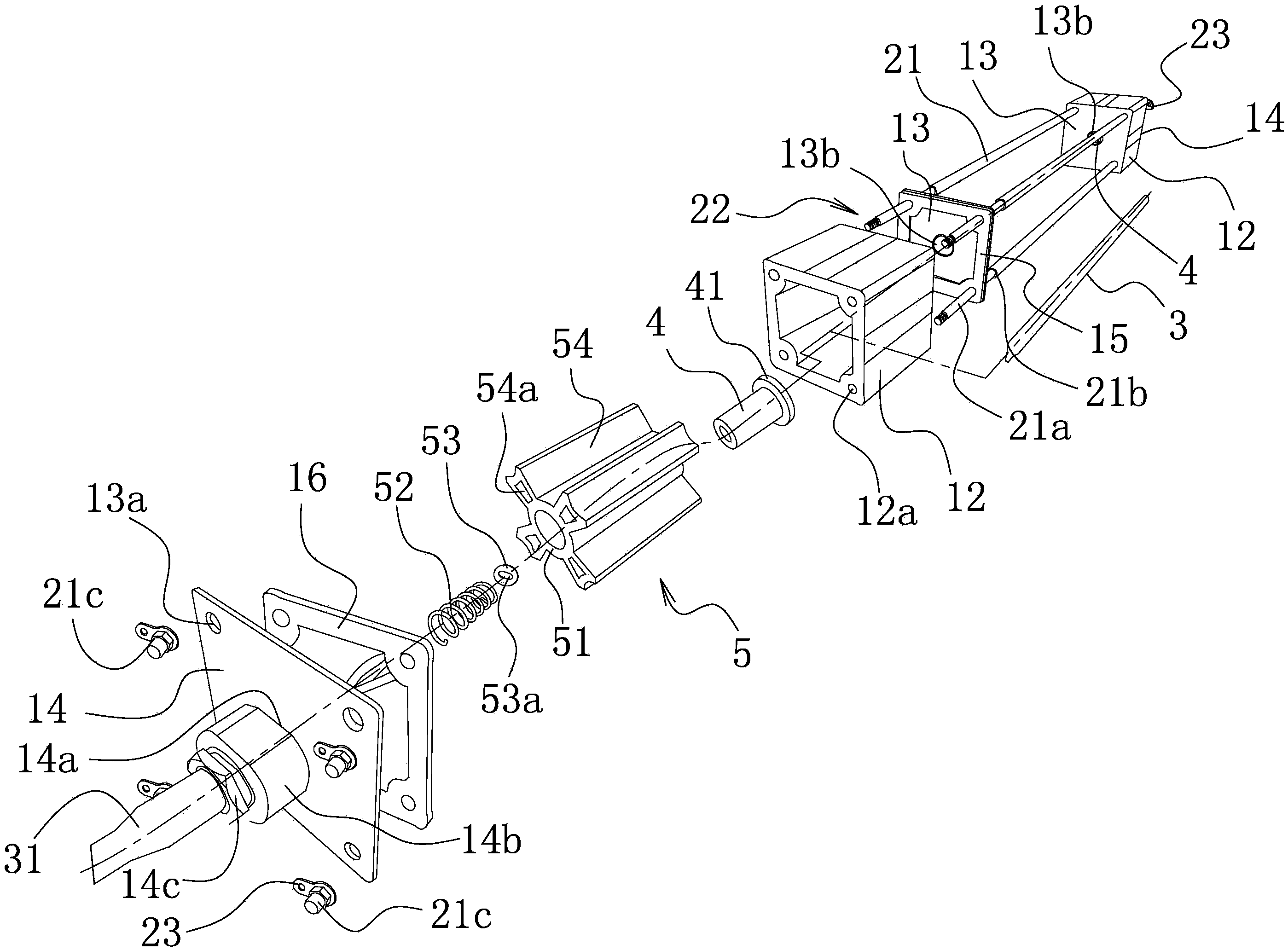

1.一种潜水式水处理装置，其特征在于，本装置包括两个定 位座(1)，两个定位座(1)通过定位机构(2)固定设置且两个 定位座(1)相对置，在两个定位座(1)之间设有至少一根两端 分别穿设在定位座(1)上且轴向固定的碳制品电热管(3)，所述 的定位座(1)和碳制品电热管(3)之间密封相连。
2.根据权利要求1所述的潜水式水处理装置，其特征在于， 所述的定位机构(2)包括至少两根相互平行设置的定位杆(21)， 所述的定位杆(21)的两端分别穿设在两个定位座(1)中，在每 个定位座(1)与定位杆(21)之间分别设有轴向定位结构(22)。
3.根据权利要求2所述的潜水式水处理装置，其特征在于， 所述的定位杆(21)有若干根且所述的定位杆(21)合围成笼式 结构。
4.根据权利要求2或3所述的潜水式水处理装置，其特征在 于，在每个定位座(1)内分别设有密封腔室(1a)，在每个定位 座(1)上分别设有位于两个定位座(1)相向一端且与密封腔室 (1a)连通的密封套(4)，碳制品电热管(3)两端分别穿设在密 封套(4)内且在每个密封套(4)和定位座(1)之间分别设有用 于轴向固定密封套(4)的轴向固定机构(5)。
5.根据权利要求4所述的潜水式水处理装置，其特征在于， 所述的轴向固定机构(5)包括设置在每个密封腔室(1a)内且周 向固定的筒状内撑体(51)，密封套(4)一端穿设在定位座(1) 上且侧部与定位座(1)密封相连，另一端插于筒状内撑体(51) 内，在密封套(4)上设有位于筒状内撑体(51)一端和定位座(1) 的密封腔室(1a)内壁之间的环形密封阻挡部(41)，在筒状内撑 体(51)内还设有弹簧(52)，弹簧(52)一端作用在密封套(4) 的另一端上，弹簧(52)的另一端作用在定位座(1)的密封腔室 (1a)内壁上，在密封套(4)和弹簧(52)之间设有垫片(53)， 在垫片(53)上设有条形孔(53a)。
6.根据权利要求5所述的潜水式水处理装置，其特征在于， 所述的轴向定位结构(22)包括若干设置在每个定位座(1)上且 轴向贯穿该定位座(1)的定位通孔(11)，每根定位杆(21)上 分别具有能一一插于所述的定位通孔(11)内的延伸杆(21a)， 延伸杆(21a)的外径小于定位杆(21)的外径且在延伸杆(21a) 和定位杆(21)的连接处形成环形阻挡面(21b)，在延伸杆(21a) 远离环形阻挡面(21b)的一端设有与延伸杆(21a)螺纹相连的 紧固件(21c)，定位座(1)的一端抵靠在环形阻挡面(21b)上， 另一端抵靠在紧固件(21c)上。
7.根据权利要求6所述的潜水式水处理装置，其特征在于， 所述的定位杆(21)轴心线和延伸杆(21a)轴心线重合设置且定 位杆(21)与延伸杆(21a)连为一体式，在每根延伸杆(21a) 上分别设有吊环(23)。
8.根据权利要求6所述的潜水式水处理装置，其特征在于， 每个定位座(1)分别包括筒状外壳(12)，在筒状外壳(12)的 一端设有第一端盖(13)，另一端设有第二端盖(14)，在筒状外 壳(12)和第一端盖(13)之间设有第一密封垫(15)，在筒状外 壳(12)和第二端盖(14)之间设有第二密封垫(16)，在筒状外 壳(12)上设有若干轴向贯穿筒状外壳(12)的连接孔(12a)， 在第一端盖(13)和第二端盖(14)上分别设有若干与所述的连 接孔(12a)一一连通的端盖孔(13a)，所述的连接孔(12a)和 端盖孔(13a)形成上述的定位通孔(11)，在每个第一端盖(13) 上设有供所述的密封套(4)插入的定位孔(13b)，两个第二端盖 (14)中的至少一个第二端盖(14)上设有过线孔(14a)。
9.根据权利要求8所述的潜水式水处理装置，其特征在于， 所述的筒状外壳(12)由周向封闭的管状型材截取而成，每个连 接孔(12a)分别由设于管状型材上的通孔截取而成。
10.根据权利要求9所述的潜水式水处理装置，其特征在于， 所述的筒状内撑体(51)侧部设有若干沿其轴向设置且外端大内 端小的燕尾体(54)，在每个燕尾体(54)上分别设有沿其轴向设 置且外端大内端小的燕尾孔(54a)，所述的筒状内撑体(51)和 燕尾体(54)连为一体式从而形成横截面呈十字形的内撑架，在 每个燕尾体(54)远离筒状内撑体(51)的一侧具有弧形凹面(54b)， 在筒状外壳(12)内壁设有若干与所述的弧形凹面(54b)一一对 应的凸起(12c)，在每个凸起(12c)上具有与弧形凹面(54b) 相吻合的弧形凸面(c)，所述的内撑架由横截面呈十字形的十字 型材截取而成。
说明书
潜水式水处理装置
技术领域
本发明属于水处理技术领域，涉及一种潜水式水处理装置。
背景技术
在日益发展的经济和逐渐提高的人民生活水平的大背景下， 用水紧缺成为了一个世界性的问题，尤其是一些缺水地区，如我 国的西部，北部以及一些东部的沿海城市。而在我国这样一个人 均水资源匮乏且水资源分布不平衡的国家，水资源的循环利用和 水处理的技术显得尤为重要。可以被人类利用的水资源分为生活 用水和工业用水，而不同的利用方式，对水的成分都有不同的要 求，因此，将自然水或再循环的用水经过一步步的处理得到相对 应的工业用水或者生活用水成为了各国争先恐后研究的课题。
为此，人们进行了长期的探索，提出了各种各样的解决方案。 例如，中国专利文献公开了一种污水处理搅拌机[申请号： 201210200239.4]，包括潜水电机、与潜水电机相连的双输出轴， 减速器、叶轮A和叶轮B，所述叶轮A和叶轮B分别与双输出轴 减速器的两根输出轴连接;另外，中国专利文献还公开了一种小 巧灵活可移动的景观水处理装置(潜水净)[申请号： 201010174715.0]，包括利用一组电解板，单独组成一个电解发生 器，使其成为一种小巧灵活可移动的景观水处理装置。
上述的两种方案在一定程度上都改进了现有技术，特别是能 对水进行净化处理，使水能得到循环再使用的目的，但是上述的 两种方案其不仅结构复杂，而且当在水下作业时其密封性和结构 强度低，在潜入水下时容易发生漏电，烧坏等现象，直接缩短了 使用寿命，实用性差。
发明内容
本发明的目的是针对上述问题，提供一种结构简单、实用性 强且使用寿命长的潜水式水处理装置。
为达到上述目的，本发明采用了下列技术方案：本潜水式水 处理装置包括两个定位座，两个定位座通过定位机构固定设置且 两个定位座相对置，在两个定位座之间设有至少一根两端分别穿 设在定位座上且轴向固定的碳制品电热管，所述的定位座和碳制 品电热管之间密封相连。
在本申请中，定位座采用不易生锈的材料制成，定位机构能 保证两个定位座之间的连接强度以及结构的稳定性，两个定位座 固定设置后能保证碳制品电热管的使用寿命，另外，碳制品电热 管轴向固定和与定位座密封相连，本申请不仅结构简单，而且使 用寿命长，实用性强。
在上述的潜水式水处理装置中，所述的定位机构包括至少两 根相互平行设置的定位杆，所述的定位杆的两端分别穿设在两个 定位座中，在每个定位座与定位杆之间分别设有轴向定位结构。 轴向定位结构能防止定位座与定位杆之间发生脱离的现象，保证 结构强度和使用寿命;
在上述的潜水式水处理装置中，所述的定位杆有若干根且所 述的定位杆合围成笼式结构。所述的碳制品电热管设置在所述的 定位杆合围成笼式结构的轴向内部或轴向中心。定位杆具有连接 和保护碳制品电热管的两作用。
在上述的潜水式水处理装置中，在每个定位座内分别设有密 封腔室，在每个定位座上分别设有位于两个定位座相向一端且与 密封腔室连通的密封套，碳制品电热管两端分别穿设在密封套内 且在每个密封套和定位座之间分别设有用于轴向固定密封套的轴 向固定机构。密封套由硅胶制成，在密封套内设有扁形收口供碳 制品电热管插入;轴向固定机构能保证密封套不易发生轴向位移， 该结构能进一步保证碳制品电热管固定的牢靠性(不易发生轴向 移动)。
在上述的潜水式水处理装置中，所述的轴向固定机构包括设 置在每个密封腔室内且周向固定的筒状内撑体，密封套一端穿设 在定位座上且侧部与定位座密封相连，另一端插于筒状内撑体内， 在密封套上设有位于筒状内撑体一端和定位座的密封腔室内壁之 间的环形密封阻挡部，在筒状内撑体内还设有弹簧，弹簧一端作 用在密封套的另一端上，弹簧的另一端作用在定位座的密封腔室 内壁上，在密封套和弹簧之间设有垫片，在垫片上设有条形孔。 环形密封阻挡部和密封套连为一体式结构，垫片能防止弹簧损坏 密封套。
在上述的潜水式水处理装置中，所述的轴向定位结构包括若 干设置在每个定位座上且轴向贯穿该定位座的定位通孔，每根定 位杆上分别具有能一一插于所述的定位通孔内的延伸杆，延伸杆 的外径小于定位杆的外径且在延伸杆和定位杆的连接处形成环形 阻挡面，在延伸杆远离环形阻挡面的一端设有与延伸杆螺纹相连 的紧固件，定位座的一端抵靠在环形阻挡面上，另一端抵靠在紧 固件上。该结构不仅能提高组装效率，而且能牢靠的将定位座固 定,紧固件为防水螺帽。
在上述的潜水式水处理装置中，所述的定位杆轴心线和延伸 杆轴心线重合设置且定位杆与延伸杆连为一体式，在每根延伸杆 上分别设有吊环。吊环用于将本申请通过绳索吊入水中或从水中 吊起。
在上述的潜水式水处理装置中，每个定位座分别包括筒状外 壳，在筒状外壳的一端设有第一端盖，另一端设有第二端盖，在 筒状外壳和第一端盖之间设有第一密封垫，在筒状外壳和第二端 盖之间设有第二密封垫，在筒状外壳上设有若干轴向贯穿筒状外 壳的连接孔，在第一端盖和第二端盖上分别设有若干与所述的连 接孔一一连通的端盖孔，所述的连接孔和端盖孔形成上述的定位 通孔，在每个第一端盖上设有供所述的密封套插入的定位孔，两 个第二端盖中的至少一个第二端盖上设有过线孔。第一密封垫和 第二密封垫厚度相等，第一密封垫厚度与环形密封阻挡部厚度相 等，另外，第一密封垫和第二密封垫均由硅胶制成。密封套的一 端插于定位孔内且在密封套的端部设有环形锥面。另外，碳制品 电热管的电源线依次穿过密封套、条形孔和弹簧且端部从过线孔 穿出与供电终端相连，在过线孔和电源线之间设有密封结构。密 封结构包括与设有过线孔的第二端盖固连的固定套和设置在电源 线上的螺母，螺母与固定套通过螺纹相连且在螺母和固定套之间 设有套设在电源线上的橡胶套，橡胶套与固定套之间通过相互吻 合的两个环形锥面密封。
在上述的潜水式水处理装置中，所述的筒状外壳由周向封闭 的管状型材截取而成，每个连接孔分别由设于管状型材上的通孔 截取而成。该结构的优点在于：1、不仅在保证结构强度的同时， 而且还提高了生产效率，本申请明显更容易加工和制造;第二、 管状型材一般通过轧制或挤出等工艺的制造，轧制或挤出等工艺 制造的管状型材其质量稳定，本申请明显提高了筒状外壳的质量; 第三、降低了生产成本，具体的，本申请对原材料利用率非常高， 其次，在制造过程中其消耗的能耗相对较低，另外只要将管状型 材截取就可制得本申请的筒状外壳，工序较少，降低了生产成本; 第四、连接孔分别由设于管状型材上的通孔截取而成的结构,其是 与管状型材轧制或挤出时一起制造出来的，这样能保证本申请筒 状外壳的产品质量，可避免二次加工造成的加工误差，保证产品 的一致性。
在上述的潜水式水处理装置中，所述的筒状内撑体侧部设有 若干沿其轴向设置且外端大内端小的燕尾体，在每个燕尾体上分 别设有沿其轴向设置且外端大内端小的燕尾孔，所述的筒状内撑 体和燕尾体连为一体式从而形成横截面呈十字形的内撑架，在每 个燕尾体远离筒状内撑体的一侧具有弧形凹面，在筒状外壳内壁 设有若干与所述的弧形凹面一一对应的凸起，在每个凸起上具有 与弧形凹面相吻合的弧形凸面，所述的内撑架由横截面呈十字形 的十字型材截取而成。当燕尾体抵靠在筒状外壳内的凸起上时， 所述的弧形凹面与弧形凸面相吻合;另外，内撑架由横截面呈十 字形的十字型材截取而成的结构的优点在于：1、不仅在保证结构 强度的同时，而且还提高了生产效率，本申请明显更容易加工和 制造;第二、十字型材一般通过轧制或挤出等工艺的制造，轧制 或挤出等工艺制造的十字型材其质量稳定，本申请明显提高了内 撑架的质量;第三、降低了生产成本，具体的，本申请对原材料 利用率非常高，其次，在制造过程中其消耗的能耗相对较低，另 外只要将十字型材截取就可制得本申请的内撑架，工序较少，降 低了生产成本。
在上述的潜水式水处理装置中，所述的筒状外壳外壁设有散 热结构;所述的散热结构包括若干设置在筒状外壳外壁的散热凸 起，在相邻的两个散热凸起之间设有散热槽。
与现有的技术相比，本潜水式水处理装置的优点在于：1、设 计更合理，结构简单且易于组装和制造，实用性强且使用寿命长; 2、结构强度高且稳定性好，碳制品电热管固定牢靠，不易发生轴 向移动的现象;3、生产效率高且制造成本低;4、密封性好。
