申请日2014.09.25
公开(公告)日2015.02.11
IPC分类号C02F11/12; B01D36/04; C02F3/00
摘要
一种生物污泥的处理装置，包括容腔、设置在容腔内的生物膜床，包括污泥沉降装置、污泥输送装置、污泥泥水分离器，污泥沉降装置包括容腔、位于容腔顶端的污水导入管道、位于污水导入管道外侧的污水收集槽，导入管道的管壁是滤网机构，污泥输送装置是进口直达容腔底部、出口直达污泥泥水分离器的螺杆输送机，污泥泥水分离器包括机架、设置在机架上的底面是滤网的盆、位于盆下面的污水收集盆。本实用新型与已有技术相比，具有能有效减少污泥体积的、防止污水二次污染的优点。
权利要求书
1. 一种生物污泥的处理装置，其特征在于包括污泥沉降装置、污泥输送装置、污泥泥水分离器，污泥沉降装置包括容腔、位于容腔顶端的污水导入管道、位于污水导入管道外侧的污水收集槽，导入管道的管壁是滤网机构;或者污泥沉降装置包括下部带有污水进口的容腔、设置在容腔中部的生物膜床、设置在容腔上部的污水导出口，污泥输送装置是进口直达容腔底部、出口直达污泥泥水分离器的螺杆输送机，污泥泥水分离器包括机架、设置在机架上的底面是滤网的盆、位于盆下面的污水收集盆。
2. 根据权利要求1所述的生物污泥的处理装置，其特征在于盆和污水收集盆有多两套以上，并由上往下一层层设置，每层的盆上设置有直通下一层的盆的溢流管，溢流管的上端管口低于盆所承载的污泥的最高位置，相邻两层的盆上的溢流管相互错开，螺杆输送机的出口位于最上层盆的上面。
3. 根据权利要求1或2所述的生物污泥的处理装置，其特征在于盆包括底面是滤网的凹槽、横向设置在凹槽上的两推板、带动推板前后移动的动力，凹槽的两侧壁和两侧壁间的推板构成盆的盆腔。
4. 根据权利要求3所述的生物污泥的处理装置，其特征在于溢流管位于凹槽的中部并将凹槽分隔成两个子凹槽，相应的两推板也分别设置有两子推板，两子推板分别位于两子凹槽内。
说明书
一种生物污泥的处理装置
技术领域：
本实用新型涉及一种污泥处理方法及装置。
背景技术：
现有的污水处理，都存在一个污泥的处理问题，由于污水处理时，会产生大量的污泥，由于污泥的含水量很大，因此，污泥的体积庞大，需要占用很大的空间让污泥自然干燥，然后才能采取填埋或者焚烧的方式进行处理，在自然干燥过程中，污泥会渗出污水，若处理不当，所渗出的污水很容易形成二次污染。
发明内容：
本实用新型的发明目的在于提供一种能有效减少污泥体积的、防止污水二次污染的生物污泥的处理装置。
本实用新型生物污泥的处理方法是这样实现的，将含污泥的污水导入容腔中，污水通过容腔上部侧面的滤网渗出容腔外或者由下往上通过容腔内的生物膜床后导出容腔外，含污泥的污水中的污泥逐步沉降到容腔的底部，容腔底部的沉积的污泥通过螺杆输送机输送到污泥泥水分离器上，污泥落入底面是滤网的盆上，污泥中的水渗出滤网后进入下面的污水收集盆并导向污水处理设备内，这样，一定时间后，污泥在渗透及自然风干下，其含水量就大为下降，已经没有污水渗出，然后，将底面是滤网的盆内的污泥清理出来，以便底面是滤网的盆接收容腔送来的污泥。

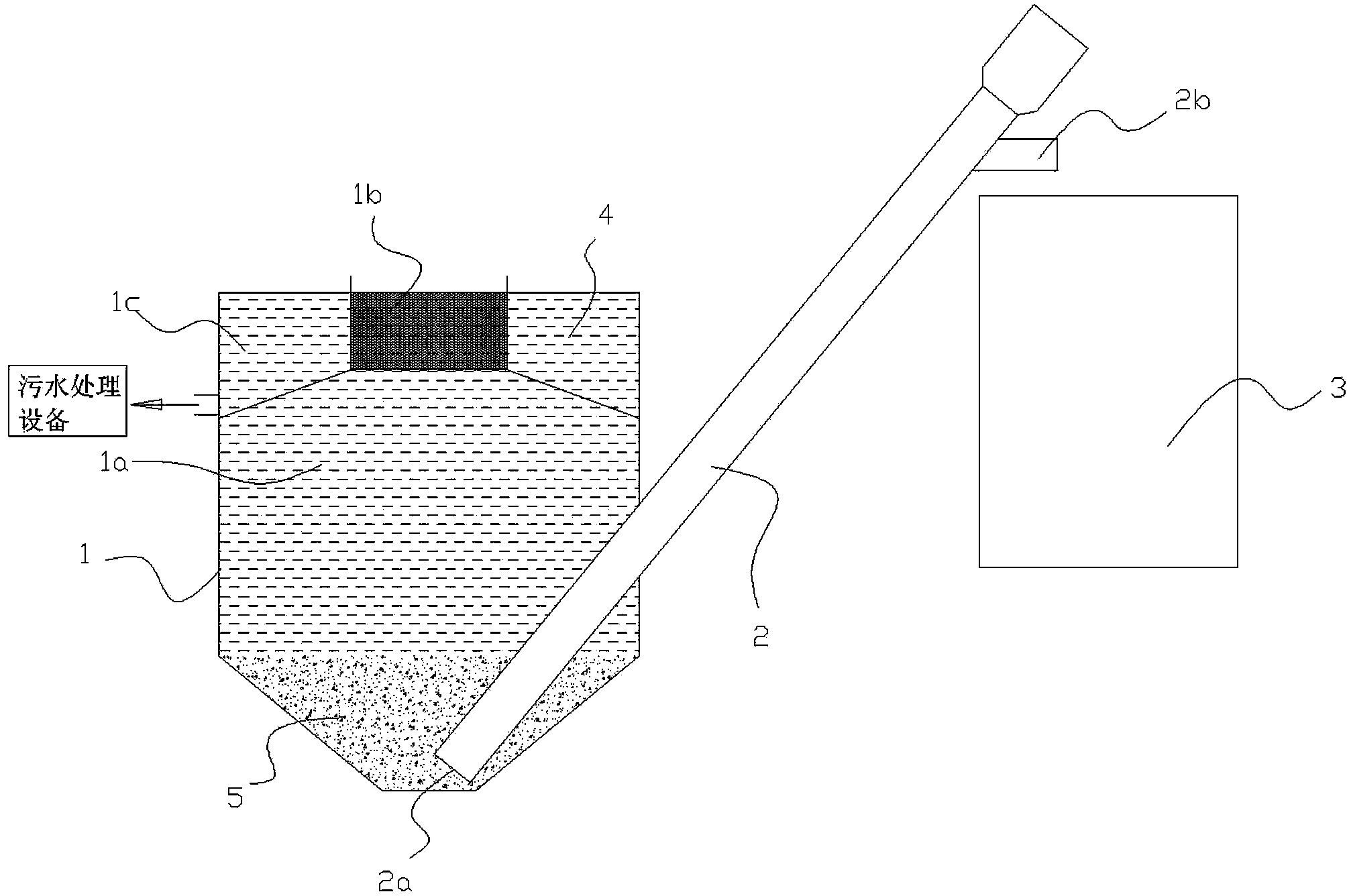

本实用新型的生物污泥的处理装置是这样实现的，包括污泥沉降装置、污泥输送装置、污泥泥水分离器，污泥沉降装置包括容腔、位于容腔顶端的污水导入管道、位于污水导入管道外侧的污水收集槽，导入管道的管壁是滤网机构;或者污泥沉降装置包括下部带有污水进口的容腔、设置在容腔中部的生物膜床、设置在容腔上部的污水导出口，污泥输送装置是进口直达容腔底部、出口直达污泥泥水分离器的螺杆输送机，污泥泥水分离器包括机架、设置在机架上的底面是滤网的盆、位于盆下面的污水收集盆。
工作时，将含污泥的污水通过水导入管道或者污水进口持续导入容腔内，污水渗过滤网机构或者生物膜床后流出容腔外，污泥则逐步沉降到容腔的底部，待所沉降的污泥达到一定的量后，启动螺杆输送机，将污泥传输到污泥泥水分离器上，污泥中所含的水通过滤网渗入进盆下面的污水收集盆内，然后导向污水处理设施，放置一段时间后，盆内的污泥在渗漏及风干下，含水量少至成为不易流动的固体物质时，就可将盆内的风干的污泥清理出来，以便下一次的对污泥的泥水分离。
这里，盆和污水收集盆有多两套以上，并由上往下一层层设置，每层的盆上设置有直通下一层的盆的溢流管，溢流管的上端管口低于盆所承载的污泥的最高位置，相邻两层的盆上的溢流管相互错开，螺杆输送机的出口位于最上层盆的上面。
这样，当上层的盆的污泥载满后，溢出的污泥就会沿溢流管导入下一层的盆上，从而有效地在充分利用空间的情况下增大了污泥的泥水分离量，采用错开设置溢流管，保证所溢出的污泥能进入下一层的盘上。
这里，盆包括底面是滤网的凹槽、横向设置在凹槽上的两推板、带动推板前后移动的动力，凹槽的两侧壁和两侧壁间的推板构成盆的盆腔。
工作时，当盆内的污泥风干后，通过动力推动推板，推板则推动凹槽内的污泥前行，直至推出凹槽外并落入外面的干燥污泥收集槽上，然后，动力带动推板复位，以便承接下一批的含水污泥。
溢流管位于凹槽的中部并将凹槽分隔成两个子凹槽，相应的两推板也分别设置有两子推板，两子推板分别位于两子凹槽内。
本实用新型与已有技术相比，具有能有效减少污泥体积的、防止污水二次污染的优点。
