申请日2018.04.03
公开(公告)日2018.12.07
IPC分类号C02F1/04; C07C29/76; C07C31/125
摘要
本实用新型涉及一种医用二元酸酯一次废水回收装置，包括蒸发器，蒸发器上设有废水进口、回收气出口、蒸汽回气口、蒸汽进气口和回收醇出口，蒸发器包括罐体及其内同轴设置的加热塔，加热塔的顶部封闭，加热塔的外壁和罐体的内壁之间具有环形空间，环形空间内设有层状分布的多个折流板，并且在加热塔的塔壁上开设有与各层一一对应连通的出气口，加热塔的底部仅与蒸汽进气口相通，加热塔的顶部与蒸汽回气口相通，废水进口位于加热塔的上方，回收醇出口位于罐体的底部。利用加热塔内通入自下而上的蒸汽，对自上而下流下的一次废水进行加热蒸发，以对冲的方式加快蒸发效率，提高分离精度。
权利要求书
1.医用二元酸酯一次废水回收装置，包括蒸发器，蒸发器上设有废水进口、回收气出口、蒸汽回气口、蒸汽进气口和回收醇出口，其特征在于，蒸发器包括罐体及其内同轴设置的加热塔，加热塔的顶部封闭，加热塔的外壁和罐体的内壁之间具有环形空间，环形空间内设有层状分布的多个折流板，并且在加热塔的塔壁上开设有与各层一一对应连通的出气口，加热塔的底部仅与蒸汽进气口相通，加热塔的顶部与蒸汽回气口相通，废水进口位于加热塔的上方，回收醇出口位于罐体的底部。
2.根据权利要求1所述的医用二元酸酯一次废水回收装置，其特征在于，加热塔的顶部为尖顶，废水进口位于尖顶的尖端正上方。
3.根据权利要求1所述的医用二元酸酯一次废水回收装置，其特征在于，折流板在同层成对分布，同对中两折流板相互交错，并且折流板的自由端相对于端部向下倾斜。
4.根据权利要求1或2或3所述的医用二元酸酯一次废水回收装置，其特征在于，废水进口经废水泵连接有废水储罐，回收气出口经冷凝器连接有净水储罐，回收醇出口经制醇泵连接有醇类储罐。
说明书
一种医用二元酸酯一次废水回收装置
技术领域
本实用新型属于精细化工生产中能源再利用领域，尤其涉及一种医用二元酸酯一次废水回收装置。
背景技术
二元酸酯酯化反应生产的有水，过量醇作为带水剂，把水带出来，有利于反应向正方向移动。酯化反应生产的水一般叫做一次废水。异辛醇在水中的溶解度仅为0.1%(20℃)，也就是说辛醇在水中具有一定的溶解度。现有工艺中，一次废水中醇水分离后，蒸发出来的水可以做中和工段使用，醇可以做下一批回收醇加入到酯化釜中。但是，受现有蒸发器的限制，分离效率和分离精度较低，导致醇类产品中含水量过高，浪费人力财力。
实用新型内容
本实用新型的目的在于提供一种提高醇水分离精度的医用二元酸酯一次废水回收装置，其技术方案如下：
医用二元酸酯一次废水回收装置，包括蒸发器，蒸发器上设有废水进口、回收气出口、蒸汽回气口、蒸汽进气口和回收醇出口，蒸发器包括罐体及其内同轴设置的加热塔，加热塔的顶部封闭，加热塔的外壁和罐体的内壁之间具有环形空间，环形空间内设有层状分布的多个折流板，并且在加热塔的塔壁上开设有与各层一一对应连通的出气口，加热塔的底部仅与蒸汽进气口相通，加热塔的顶部与蒸汽回气口相通，废水进口位于加热塔的上方，回收醇出口位于罐体的底部。
优选地，加热塔的顶部为尖顶，废水进口位于尖顶的尖端正上方。
优选地，折流板在同层成对分布，同对中两折流板相互交错，并且折流板的自由端相对于端部向下倾斜。

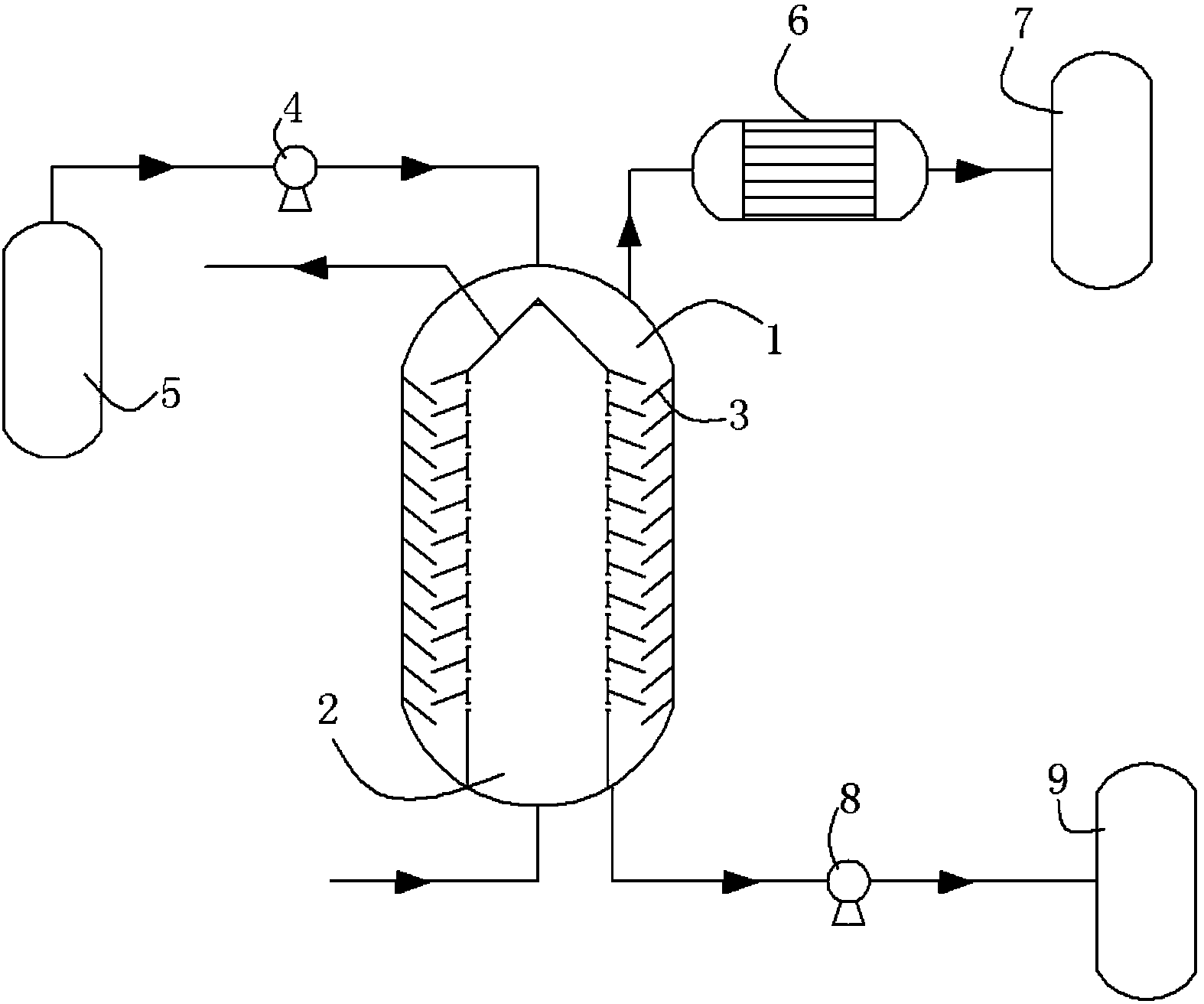

优选地，废水进口经废水泵连接有废水储罐，回收气出口经冷凝器连接有净水储罐，回收醇出口经制醇泵连接有醇类储罐。
本实用新型的有益效果如下：
利用加热塔内通入自下而上的蒸汽，对自上而下流下的一次废水进行加热蒸发，以对冲的方式加快蒸发效率，提高分离精度。
