申请日2018.04.03
公开(公告)日2018.12.21
IPC分类号B01D29/35; B01D29/56; B01D29/70
摘要
本实用新型公开了一种高浓节能环保纸生产用废水处理装置，包括第一支撑架，所述第一支撑架上安装有搅拌罐，搅拌罐的顶端内壁上转动安装有搅拌杆，搅拌罐的顶端固定安装有旋转电机，旋转电机的输出轴与搅拌杆的顶端固定连接，搅拌罐的底端安装有出水管，出水管上安装有阀门，第一支撑架的一侧设有第二支撑架，第二支撑架的顶端滑动安装有安装框，安装框的顶端开设有开口，开口内转动安装有第一从动齿轮，安装框的顶端外壁上固定安装有安装架，安装架上转动安装有水平设置的第一转动杆，第一转动杆的外侧固定安装有主动齿轮。本实用新型结构巧妙，可通过第二过滤框与第二过滤框连续的过滤和倒出固体杂质，过滤效率高，固定杂质收集方便。
权利要求书

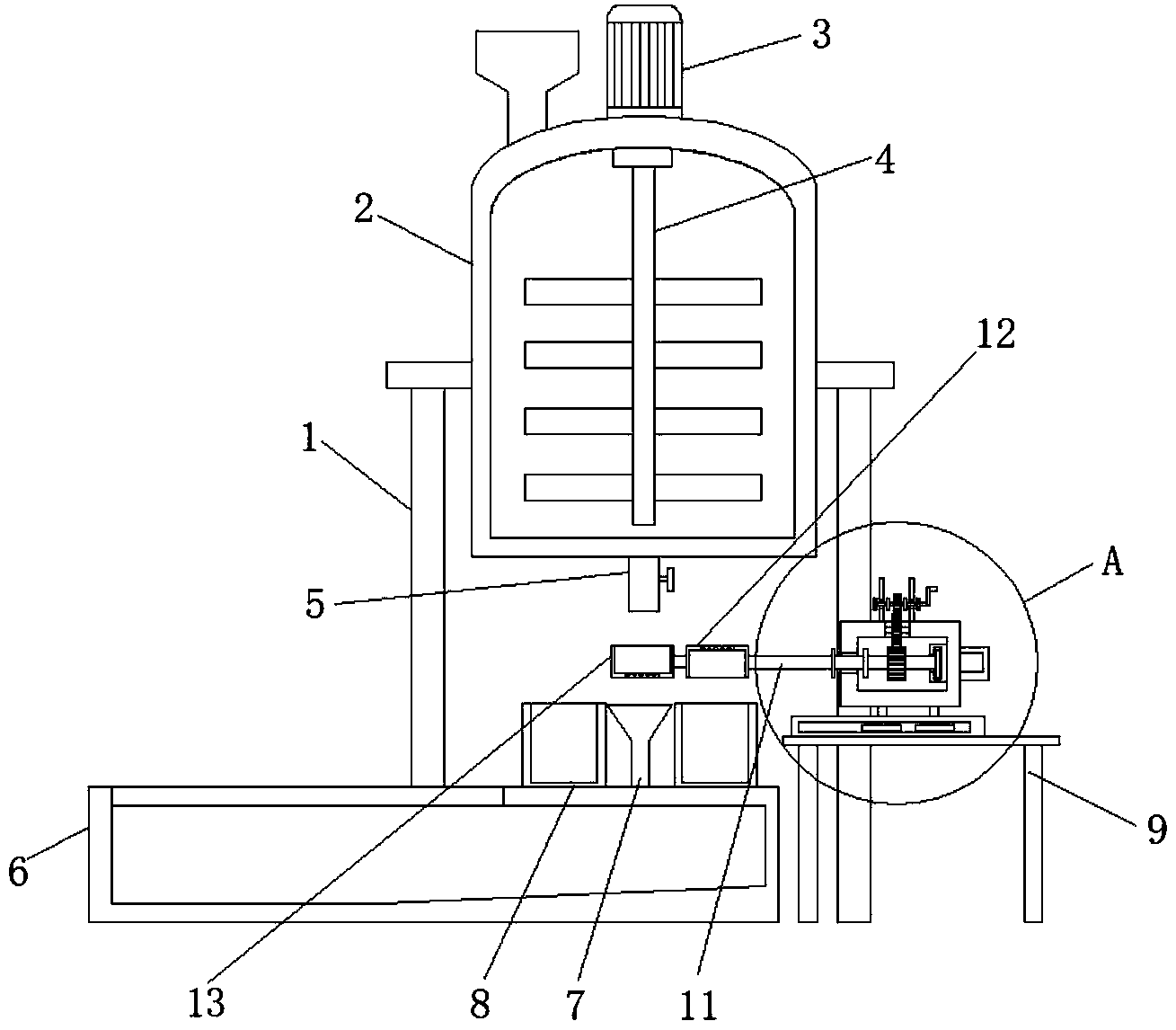

1.一种高浓节能环保纸生产用废水处理装置，包括第一支撑架(1)，其特征在于，所述第一支撑架(1)上安装有搅拌罐(2)，搅拌罐(2)的顶端内壁上转动安装有搅拌杆(4)，搅拌罐(2)的顶端固定安装有旋转电机(3)，旋转电机(3)的输出轴与搅拌杆(4)的顶端固定连接，搅拌罐(2)的底端安装有出水管(5)，出水管(5)上安装有阀门，第一支撑架(1)的一侧设有第二支撑架(9)，第二支撑架(9)的顶端滑动安装有安装框(10)，安装框(10)的顶端开设有开口，开口内转动安装有第一从动齿轮(15)，安装框(10)的顶端外壁上固定安装有安装架(16)，安装架(16)上转动安装有水平设置的第一转动杆(17)，第一转动杆(17)的外侧固定安装有主动齿轮(18)，主动齿轮(18)与第一从动齿轮(15)相啮合，安装框(10)内转动安装有水平设置的第二转动杆(11)，第二转动杆(11)的外侧固定安装有第二从动齿轮(14)，第二从动齿轮(14)与第一从动齿轮(15)相啮合，第二转动杆(11)靠近搅拌罐(2)的一端延伸至安装框(10)的外部，且第二转动杆(11)的一端固定安装有第一过滤框(12)，第一过滤框(12)远离第二转动杆(11)的一侧固定安装有第二过滤框(13)，第一过滤框(12)与第二过滤框(13)的开口方向相反，搅拌罐(2)的下方设有液体收集槽(6)，液体收集槽(6)的顶端安装有接液漏斗(7)，接液漏斗(7)位于出水管(5)的正下方。
2.根据权利要求1所述的一种高浓节能环保纸生产用废水处理装置，其特征在于，所述液体收集槽(6)的顶端位于接液漏斗(7)的两侧均放置有固定杂质收集箱(8)，液体收集槽(6)顶端远离接液漏斗(7)的一侧为敞口设计。
3.根据权利要求1所述的一种高浓节能环保纸生产用废水处理装置，其特征在于，所述安装框(10)远离第一过滤框(12)的一侧固定安装有拉动把手(20)。
4.根据权利要求1所述的一种高浓节能环保纸生产用废水处理装置，其特征在于，所述第一转动杆(17)远离搅拌罐(2)的一端固定安装有转动把手(19)。
说明书
一种高浓节能环保纸生产用废水处理装置
技术领域
本实用新型涉及高浓节能环保纸生产技术领域，尤其涉及一种高浓节能环保纸生产用废水处理装置。
背景技术
环保纸又名再生纸，是一种以废纸为原料，经过分选、净化、打浆、抄造等十几道工序生产出来的纸张，它并不影响办公、学习的正常使用，并且有利于保护视力健康。在全世界日益提倡环保思想的今天，使用再生纸是一个深得人心的举措。
环保纸在生产过程中会产生大量废水，废水中含有可回收利用的纤维性固体物质，一般通过过滤的方式分离出来，现有的过滤装置大多无法方便的将过滤后的固体收集起来。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种高浓节能环保纸生产用废水处理装置。
为了实现上述目的，本实用新型采用了如下技术方案：
一种高浓节能环保纸生产用废水处理装置，包括第一支撑架，所述第一支撑架上安装有搅拌罐，搅拌罐的顶端内壁上转动安装有搅拌杆，搅拌罐的顶端固定安装有旋转电机，旋转电机的输出轴与搅拌杆的顶端固定连接，搅拌罐的底端安装有出水管，出水管上安装有阀门，第一支撑架的一侧设有第二支撑架，第二支撑架的顶端滑动安装有安装框，安装框的顶端开设有开口，开口内转动安装有第一从动齿轮，安装框的顶端外壁上固定安装有安装架，安装架上转动安装有水平设置的第一转动杆，第一转动杆的外侧固定安装有主动齿轮，主动齿轮与第一从动齿轮相啮合，安装框内转动安装有水平设置的第二转动杆，第二转动杆的外侧固定安装有第二从动齿轮，第二从动齿轮与第一从动齿轮相啮合，第二转动杆靠近搅拌罐的一端延伸至安装框的外部，且第二转动杆的一端固定安装有第一过滤框，第一过滤框远离第二转动杆的一侧固定安装有第二过滤框，第一过滤框与第二过滤框的开口方向相反，搅拌罐的下方设有液体收集槽，液体收集槽的顶端安装有接液漏斗，接液漏斗位于出水管的正下方。
优选的，所述液体收集槽的顶端位于接液漏斗的两侧均放置有固定杂质收集箱，液体收集槽顶端远离接液漏斗的一侧为敞口设计。
优选的，所述安装框远离第一过滤框的一侧固定安装有拉动把手。
优选的，所述第一转动杆远离搅拌罐的一端固定安装有转动把手。
本实用新型的有益效果是：通过第二支撑架、安装框、第二转动杆、第一过滤框、第二过滤框、第二从动齿轮、第一从动齿轮、安装架、第一转动杆和主动齿轮的配合达到了第一过滤框在过滤的同时，可将第二过滤框内过滤到的固定杂质倒出，第二过滤框过滤的同时可敬第一过滤框内过滤到的固定杂质倒出,固体杂质更加容易收集，且过滤效率更高，本实用新型结构巧妙，可通过第二过滤框与第二过滤框连续的过滤和倒出固体杂质，过滤效率高，固定杂质收集方便。
