申请日2018.04.03
公开(公告)日2018.12.07
IPC分类号B01D21/02; B01D21/00; B01D21/24; C02F1/52; B28B17/00
摘要
本实用新型提供了一种污水处理系统及PC生产线，属于污水处理技术领域。该污水处理系统包括机架、集料斗和砂石分离机;集料斗与机架连接;砂石分离机与机架连接，砂石分离机的输入部与集料斗的输出部连通。该污水处理系统采用模块化结构，能够实现砂、石、浆水的分离、独立收集和重复利用，能够大大降低使用成本。PC生产线包括污水处理系统，其具有该污水处理系统的全部功能。
权利要求书

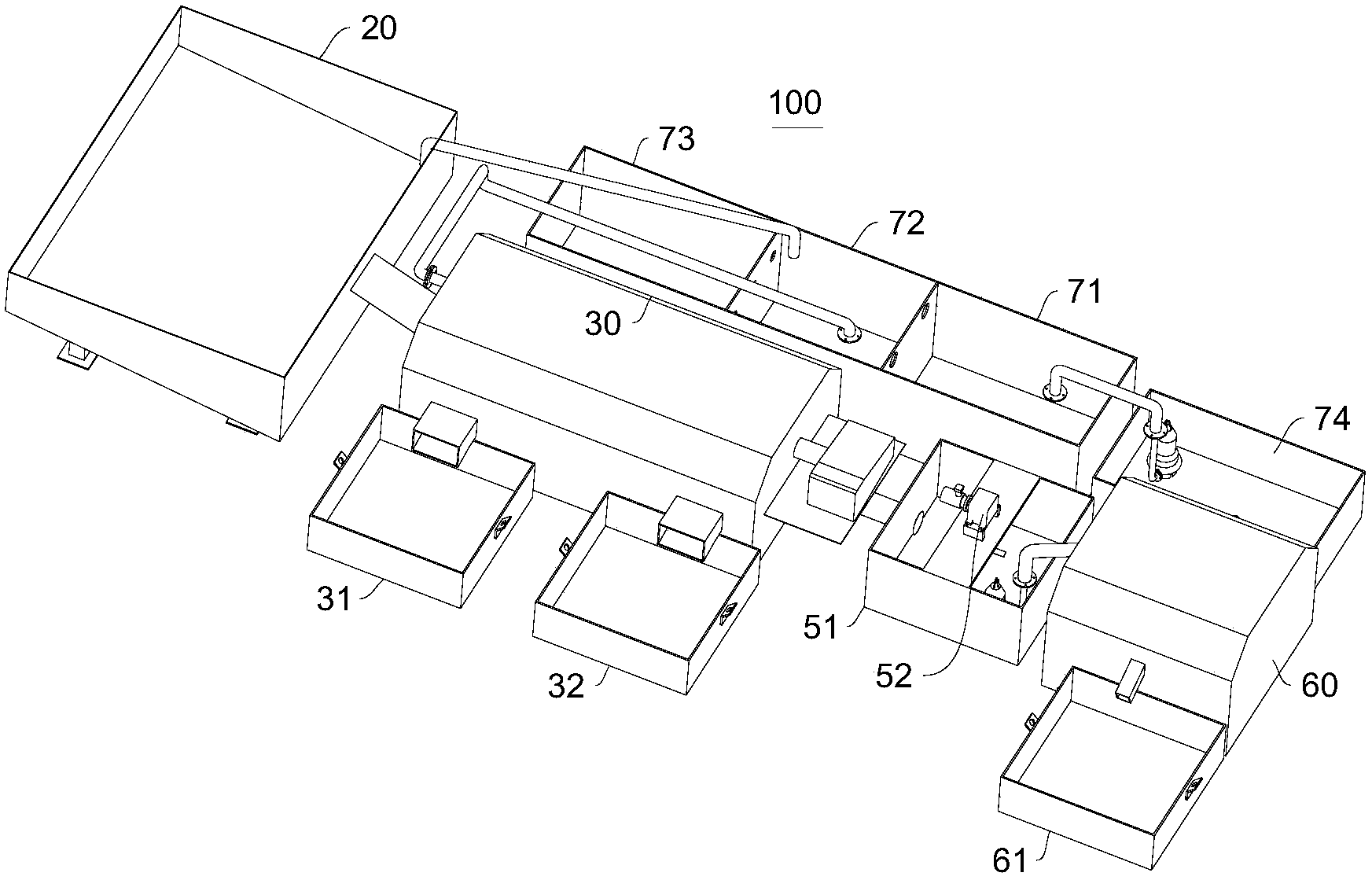

1.一种污水处理系统(100)，其特征在于，包括机架(10)、集料斗(20)和砂石分离机(30);
所述集料斗(20)与所述机架(10)连接;
所述砂石分离机(30)与所述机架(10)连接，所述砂石分离机(30)的输入部与所述集料斗(20)的输出部连通。
2.根据权利要求1所述的污水处理系统(100)，其特征在于，所述污水处理系统(100)还包括浆水分离机(60)，所述浆水分离机(60)与所述机架(10)连接，所述浆水分离机(60)的输入部与所述砂石分离机(30)的输出部连通。
3.根据权利要求2所述的污水处理系统(100)，其特征在于，所述污水处理系统(100)还包括清洗机(40)，所述清洗机(40)与所述机架(10)连接，所述清洗机(40)的输入部与所述浆水分离机(60)的输出部连通。
4.根据权利要求3所述的污水处理系统(100)，其特征在于，所述污水处理系统(100)还包括沉淀装置，所述沉淀装置与所述机架(10)连接，所述沉淀装置的输入部与所述浆水分离机(60)的输出部连通，所述沉淀装置用于对所述清洗机(40)供水。
5.根据权利要求4所述的污水处理系统(100)，其特征在于，所述沉淀装置包括至少三个沉淀池，其中，所述至少三个沉淀池包括一级沉淀池(71)、二级沉淀池(72)和三级沉淀池(73)，所述一级沉淀池(71)与所述浆水分离机(60)的输出部连通，所述二级沉淀池(72)与所述一级沉淀池(71)连通，所述三级沉淀池(73)与所述二级沉淀池(72)连通，所述二级沉淀池(72)和/或所述三级沉淀池(73)用于对所述清洗机(40)供水。
6.根据权利要求5所述的污水处理系统(100)，其特征在于，所述污水处理系统(100)还包括第一泵，所述第一泵与所述机架(10)连接，所述第一泵用于抽取所述一级沉淀池(71)内的泥浆水，且对所述集料斗(20)和/或所述砂石分离机(30)进行供水。
7.根据权利要求2-6任一项所述的污水处理系统(100)，其特征在于，所述污水处理系统(100)还包括储存池(51)、搅拌装置(52)和第二泵，所述储存池(51)与所述机架(10)连接且与所述砂石分离机(30)的输出部连通，所述搅拌装置(52)与所述机架(10)连接且用于搅拌所述储存池(51)内的泥浆，所述第二泵与所述机架(10)连接且用于将所述储存池(51)内的泥浆输入所述浆水分离机(60)的输入部内。
8.根据权利要求2-6任一项所述的污水处理系统(100)，其特征在于，所述污水处理系统(100)还包括控制装置，所述控制装置用于控制所述砂石分离机(30)和所述浆水分离机(60)。
9.根据权利要求2-6任一项所述的污水处理系统(100)，其特征在于，所述机架(10)为箱体，所述集料斗(20)、所述砂石分离机(30)和所述浆水分离机(60)均位于所述箱体的内部，所述箱体的表面设置有钢板网。
10.一种PC生产线，其特征在于，包括权利要求1-9任一项所述的污水处理系统(100)。
说明书
污水处理系统及PC生产线
技术领域
本实用新型涉及污水处理技术领域，具体而言，涉及一种污水处理系统及PC生产线。
背景技术
目前，PC生产线工厂内的布料机清洗和布料工位清洗污水处理方式：
钢框架过滤砂石，通过行车将混合一起的砂石吊往场外堆场利用，而污水流入混凝土沉淀池，经多级沉淀后清水外排，初级沉淀池的浆水通过渣浆泵泵送至搅拌站PC生产线进行集中处理。
通过过渡斗将布料机清洗水收集，通过行车吊起倒入鱼雷罐运送至搅拌站PC生产线进行集中处理。
发明人在研究中发现，现有的相关技术中至少存在以下缺点：
相关设备占地较大，砂、石、废水等不能进行充分的利用。
实用新型内容
本实用新型提供了一种污水处理系统，改善现有技术的不足，其采用模块化结构，能够实现砂、石、浆水的分离、独立收集和重复利用，能够大大降低使用成本。
本实用新型还提供了一种PC生产线，其包括上述提到的污水处理系统，其具有该污水处理系统的全部功能。
本实用新型的实施例是这样实现的：
本实用新型的实施例提供了一种污水处理系统，其包括机架、集料斗和砂石分离机;
所述集料斗与所述机架连接;
所述砂石分离机与所述机架连接，所述砂石分离机的输入部与所述集料斗的输出部连通。
具体的，该污水处理系统采用模块化结构，能够实现砂、石、浆水的分离、独立收集和重复利用，能够大大降低使用成本。
可选的，所述污水处理系统还包括浆水分离机，所述浆水分离机与所述机架连接，所述浆水分离机的输入部与所述砂石分离机的输出部连通。
可选的，所述污水处理系统还包括清洗机，所述清洗机与所述机架连接，所述清洗机的输入部与所述浆水分离机的输出部连通。
可选的，所述污水处理系统还包括沉淀装置，所述沉淀装置与所述机架连接，所述沉淀装置的输入部与所述浆水分离机的输出部连通，所述沉淀装置用于对所述清洗机供水。
可选的，所述沉淀装置包括至少三个沉淀池，其中，所述至少三个沉淀池包括一级沉淀池、二级沉淀池和三级沉淀池，所述一级沉淀池与所述浆水分离机的输出部连通，所述二级沉淀池与所述一级沉淀池连通，所述三级沉淀池与所述二级沉淀池连通，所述二级沉淀池和/或所述三级沉淀池用于对所述清洗机供水。
可选的，所述污水处理系统还包括第一泵，所述第一泵与所述机架连接，所述第一泵用于抽取所述一级沉淀池内的泥浆水，且对所述集料斗和/或所述砂石分离机进行供水。
可选的，所述污水处理系统还包括储存池、搅拌装置和第二泵，所述储存池与所述机架连接且与所述砂石分离机的输出部连通，所述搅拌装置与所述机架连接且用于搅拌所述储存池内的泥浆，所述第二泵与所述机架连接且用于将所述储存池内的泥浆输入所述浆水分离机的输入部内。
可选的，所述污水处理系统还包括液位探测器，所述液位探测器与所述储存池连接且用于检测所述储存池的水位。
可选的，所述污水处理系统还包括控制装置，所述控制装置用于控制所述砂石分离机和所述浆水分离机。
可选的，所述机架为箱体，所述集料斗、所述砂石分离机和所述浆水分离机均位于所述箱体的内部，所述箱体的表面设置有钢板网。
本实用新型的实施例还提供了一种PC生产线，其包括上述提到的污水处理系统，其具有该污水处理系统的全部功能。
与现有的技术相比，本实用新型实施例的有益效果包括，例如：
该污水处理系统采用模块化结构，能够实现砂、石、浆水的分离、独立收集和重复利用，能够大大降低使用成本。
