申请日2018.04.03
公开(公告)日2018.11.27
IPC分类号C02F9/00; C02F103/20
摘要
本实用新型公开了一种水产养殖的污水处理装置，其结构包括排渣口、污水处理槽、进水管、连接管、污水处理器、支撑脚、爬梯、固定板、出水管、通气口、护栏、支撑台，进水管内侧与污水处理器外侧相连接，将水产养殖产生的污水倒入污水处理槽内部进行处理，在处理完毕后，通过管道与污水处理器的进水管连接，处理后的污水由上到下进入进水口，污水由上至下产生的作用力将推块顶开，推块推动弹簧，弹簧压缩产生形变，接着处理后的污水进入推块释放的出水口，进入污水处理器内部进行二次处理，在停止进水时，弹簧回弹，推动推块堵住出水口入口，使得污水不会逆流，采用防止逆流的进水管结构，有助于防止污水逆流造成对污水的二次污染。
权利要求书

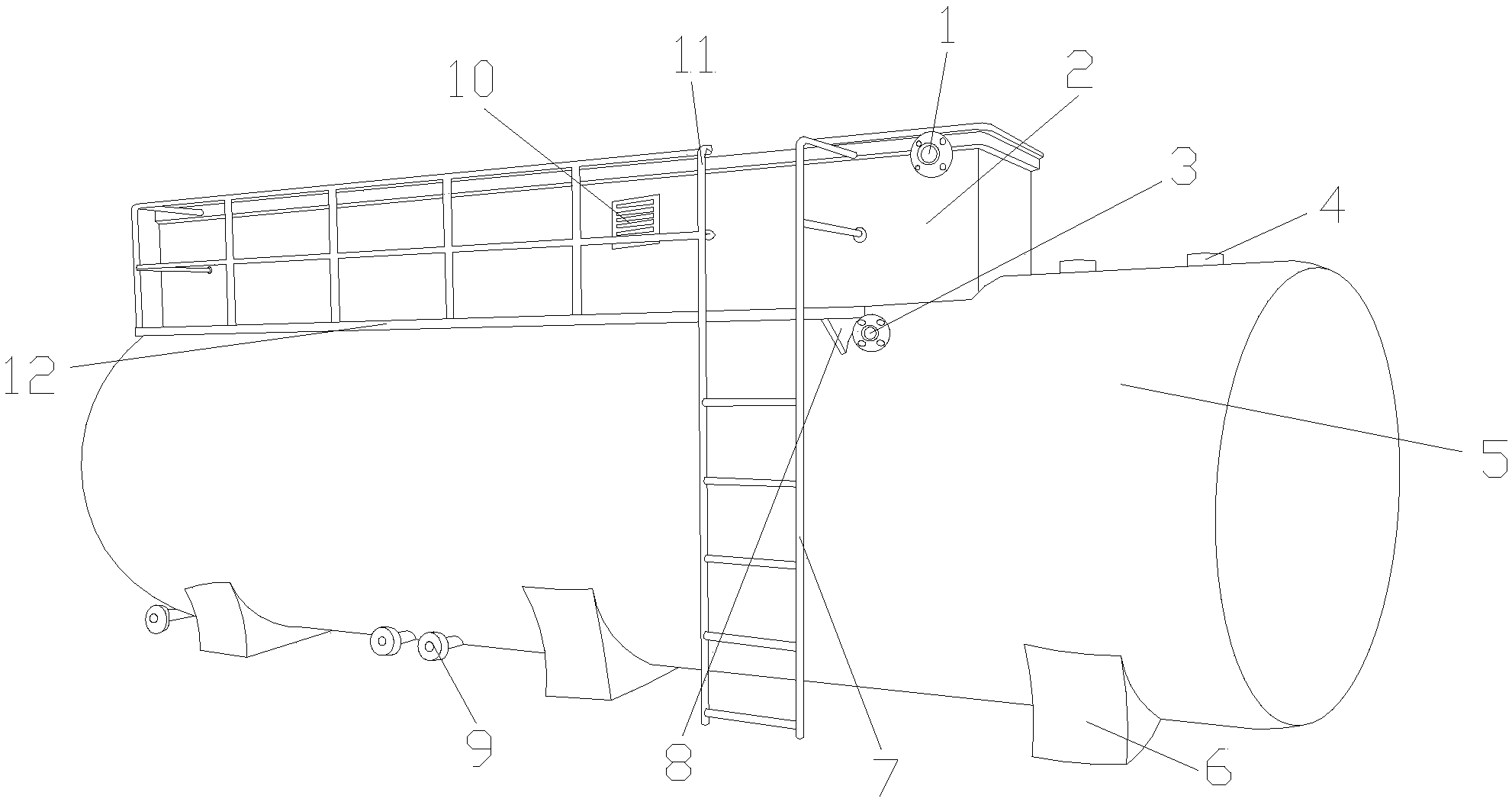

1.一种水产养殖的污水处理装置，其特征在于：其结构包括排渣口(1)、污水处理槽(2)、进水管(3)、连接管(4)、污水处理器(5)、支撑脚(6)、爬梯(7)、固定板(8)、出水管(9)、通气口(10)、护栏(11)、支撑台(12)，所述进水管(3)内侧与污水处理器(5)外侧相连接，所述进水管(3)设于污水处理槽(2)下方，所述连接管(4)下方与污水处理器(5)上方相连接，所述支撑脚(6)上方焊接于污水处理器(5)下方，所述爬梯(7)内侧与污水处理器(5)外侧相连接，所述爬梯(7)与护栏(11)为一体化结构，所述固定板(8)右侧安装于污水处理器(5)左侧，所述固定板(8)上方安装于支撑台(12)下方，所述爬梯(7)内侧与支撑台(12)外侧相连接，所述护栏(11)下方焊接于支撑台(12)上方，所述出水管(9)内侧嵌入安装于污水处理器(5)外侧，所述通气口(10)内侧与污水处理槽(2)外侧相连接，所述支撑台(12)内侧安装于污水处理槽(2)外侧，所述进水管(3)包括嵌入管壁(301)、固定块(302)、弹簧(303)、嵌入槽(304)、出水口(305)、凹槽(306)、进水口(307)、螺孔(308)、推块(309)，所述推块(309)设于嵌入管壁(301)内部，所述固定块(302)左侧安装于弹簧(303)右侧，所述弹簧(303)左侧与嵌入槽(304)右侧相连接，所述嵌入槽(304)与推块(309)为一体化结构，所述出水口(305)设于凹槽(306)下方，所述进水口(307)设于推块(309)左侧，所述螺孔(308)与嵌入管壁(301)为一体化结构。
2.根据权利要求1所述的一种水产养殖的污水处理装置，其特征在于：所述排渣口(1)内侧嵌入安装于污水处理槽(2)外侧。
3.根据权利要求1所述的一种水产养殖的污水处理装置，其特征在于：所述污水处理槽(2)下方安装于污水处理器(5)上方。
4.根据权利要求1所述的一种水产养殖的污水处理装置，其特征在于：所述嵌入管壁(301)嵌入安装于污水处理器(5)外侧。
5.根据权利要求1所述的一种水产养殖的污水处理装置，其特征在于：所述出水口(305)直径为10cm。
说明书
一种水产养殖的污水处理装置
技术领域
本实用新型是一种水产养殖的污水处理装置，属于污水处理装置领域。
背景技术
污水处理设备是一种能有效处理城区的生活污水，工业废水等的工业设备，避免污水及污染物直接流入水域，对改善生态环境、提升城市品位和促进经济发展具有重要意义。
现有技术公开了申请号为：CN201720612553.1的一种水产养殖污水处理装置，包括污水处理本体，所述污水处理本体由设置在污水处理本体内部的过滤层及设置在该过滤层顶部的铝合金盖板构成，且所述过滤层和铝合金盖板通过固定螺母活动连接，所述污水处理本体的一侧设有压力表，且所述压力表嵌入设置在污水处理本体中，所述污水处理本体的一侧安装有检修管，且所述检修管嵌入设置在污水处理本体中，所述检修管的顶部设有活动手柄，且所述活动手柄与检修管通过固定螺母活动连接，但是该现有技术进水管采用直流型进水管，容易导致污水逆流而造成对污水的二次污染。
实用新型内容
针对现有技术存在的不足，本实用新型目的是提供一种水产养殖的污水处理装置，以解决现有进水管采用直流型进水管，容易导致污水逆流而造成对污水的二次污染的问题。
为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种水产养殖的污水处理装置，其结构包括排渣口、污水处理槽、进水管、连接管、污水处理器、支撑脚、爬梯、固定板、出水管、通气口、护栏、支撑台，所述进水管内侧与污水处理器外侧相连接，所述进水管设于污水处理槽下方，所述连接管下方与污水处理器上方相连接，所述支撑脚上方焊接于污水处理器下方，所述爬梯内侧与污水处理器外侧相连接，所述爬梯与护栏为一体化结构，所述固定板右侧安装于污水处理器左侧，所述固定板上方安装于支撑台下方，所述爬梯内侧与支撑台外侧相连接，所述护栏下方焊接于支撑台上方，所述出水管内侧嵌入安装于污水处理器外侧，所述通气口内侧与污水处理槽外侧相连接，所述支撑台内侧安装于污水处理槽外侧，所述进水管包括嵌入管壁、固定块、弹簧、嵌入槽、出水口、凹槽、进水口、螺孔、推块，所述推块设于嵌入管壁内部，所述固定块左侧安装于弹簧右侧，所述弹簧左侧与嵌入槽右侧相连接，所述嵌入槽与推块为一体化结构，所述出水口设于凹槽下方，所述进水口设于推块左侧，所述螺孔与嵌入管壁为一体化结构。
进一步地，所述排渣口内侧嵌入安装于污水处理槽外侧。
进一步地，所述污水处理槽下方安装于污水处理器上方。
进一步地，所述嵌入管壁嵌入安装于污水处理器外侧。
进一步地，所述出水口直径为10cm。
进一步地，所述护栏由不锈钢制成。
进一步地，所述污水处理槽用于将水产养殖产生的污水在其内部进行处理。
有益效果
本实用新型一种水产养殖的污水处理装置，将水产养殖产生的污水倒入污水处理槽内部进行处理，在处理完毕后，通过管道与污水处理器的进水管连接，处理后的污水由上到下进入进水口，污水由上至下产生的作用力将推块顶开，推块推动弹簧，弹簧压缩产生形变，接着处理后的污水进入推块释放的出水口，进入污水处理器内部进行二次处理，在停止进水时，弹簧回弹，推动推块堵住出水口入口，使得污水不会逆流，采用防止逆流的进水管结构，有助于防止污水逆流造成对污水的二次污染。
