申请日2018.04.03
公开(公告)日2018.11.30
IPC分类号C02F9/14; C02F103/32
摘要
本实用新型公布了一种烤鳗工业污水处理系统，属于工业污水处理技术领域，通过第二输送管将初级过滤后的污水输送至无氧酸化池，酸液调节槽通过第一输送管将酸液输送至无氧酸化池，无氧酸化池通过第三输送管将无氧酸化后的污水输送至好氧生物池，再然后通过增氧泵通过橡胶通气管连接鼓泡空心板进行有氧鼓泡，最后通过第六输送管将中和后的污水输送至RO反渗透过滤装置，有效地去除了烤鳗污水中的固体杂质和食品添加有机物，解决了现有技术的烤鳗工业污水处理系统由于刚进入的污水缺乏必要的换热设备，浪费资源，而且在污水处理的过程中采用多级物理吸附净化，设备成本高，净化时间过长的技术问题。
权利要求书

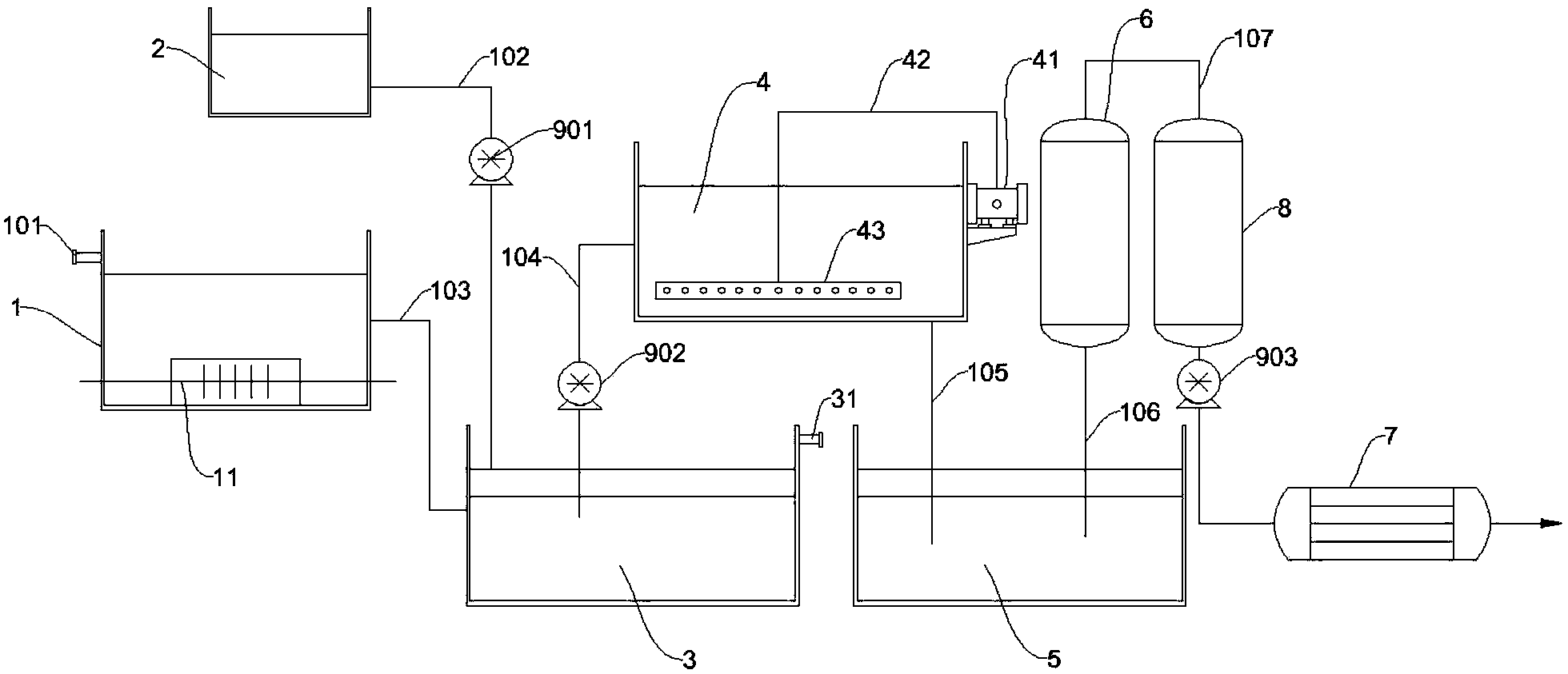

1.一种烤鳗工业污水处理系统，包括初级过滤池(1)、污水进管(101)、酸液调节槽(2)，所述初级过滤池(1)的侧面设有所述污水进管(101)，所述酸液调节槽(2)通过第一输送管(102)将酸液输送至所述初级过滤池(1)，其特征在于，所述初级过滤池(1)的内部底面设有换热机构(11)，所述初级过滤池(1)通过第二输送管(103)将初级过滤后的污水输送至无氧酸化池(3)，所述酸液调节槽(2)通过第一输送管(102)将酸液输送至所述无氧酸化池(3)，所述无氧酸化池(3)通过第三输送管(104)将无氧酸化后的污水输送至好氧生物池(4)，并且所述第三输送管(104)上设有第二抽水泵(902)，所述好氧生物池(4)的侧壁上端设有增氧泵(41)，所述增氧泵(41)通过橡胶通气管(42)连接鼓泡空心板(43)，所述鼓泡空心板(43)的侧面设有鼓泡孔，所述好氧生物池(4)通过第四输送管(105)将生物增氧净化后的污水输送至二级沉淀池(5)，所述二级沉淀池(5)通过第五输送管(106)连接中和塔(6)，所述中和塔(6)通过第六输送管(107)将中和后的污水输送至RO反渗透过滤装置(7)。
2.根据权利要求1所述的一种烤鳗工业污水处理系统，其特征在于：所述第六输送管(107)上设有活性炭吸附塔(8)，并且通过第三抽水泵(903)输送至所述RO反渗透过滤装置(7)。
3.根据权利要求1所述的一种烤鳗工业污水处理系统，其特征在于：所述第一输送管(102)上设置第一抽水泵(901)。
4.根据权利要求1所述的一种烤鳗工业污水处理系统，其特征在于：所述无氧酸化池(3)上设有酸碱度检测仪，并且所述无氧酸化池(3)的侧面上端设有溢流管(31)。
说明书
一种烤鳗工业污水处理系统
技术领域
本实用新型属于工业污水处理技术领域，具体涉及一种烤鳗工业污水处理系统。
背景技术
工业污水处理是指工业生产过程用过的水经过适当处理回用于生产或妥善地排放出厂，包括生产用水的管理和为便于治理废水而采取的措施。用生物接触氧化法处理废水是工业污水处理的一种方式。生物接触氧化法处理废水即用生物接触氧化工艺在生物反应池内充填填料，已经充氧的污水浸没全部填料，并以一定的流速流经填料，在填料上布满生物膜，污水与生物膜广泛接触，在生物膜上微生物的新陈代谢的作用下，污水中有机污染物得到去除。生物接触氧化法是一种介于活性污泥法与生物滤池之间的生物膜法工艺，其特点是在池内设置填料，池底曝气对污水进行充氧，并使池体内污水处于流动状态，以保证污水同浸没在污水中的填料充分接触，避免生物接触氧化池中存在污水与填料接触不均的缺陷，这种曝气装置称谓鼓风曝气。现有技术的烤鳗工业污水处理系统由于刚进入的污水缺乏必要的换热设备，浪费资源，而且在污水处理的过程中采用多级物理吸附净化，设备成本高，净化时间过长。
发明内容
(1)技术方案
为了克服现有技术不足，本实用新型提供一种烤鳗工业污水处理系统，包括初级过滤池、污水进管、酸液调节槽，所述初级过滤池的侧面设有所述污水进管，所述酸液调节槽通过第一输送管将酸液输送至所述初级过滤池，所述初级过滤池的内部底面设有换热机构，所述初级过滤池通过第二输送管将初级过滤后的污水输送至无氧酸化池，所述酸液调节槽通过第一输送管将酸液输送至所述无氧酸化池，所述无氧酸化池通过第三输送管将无氧酸化后的污水输送至好氧生物池，并且所述第三输送管上设有第二抽水泵，所述好氧生物池的侧壁上端设有增氧泵，所述增氧泵通过橡胶通气管连接鼓泡空心板，所述鼓泡空心板的侧面设有鼓泡孔，所述好氧生物池通过第四输送管将生物增氧净化后的污水输送至二级沉淀池，所述二级沉淀池通过第五输送管连接中和塔，所述中和塔通过第六输送管将中和后的污水输送至RO反渗透过滤装置。
进一步地，所述第六输送管上设有活性炭吸附塔，并且通过第三抽水泵输送至所述RO反渗透过滤装置。
进一步地，所述第一输送管上设置第一抽水泵。
进一步地，所述无氧酸化池上设有酸碱度检测仪，并且所述无氧酸化池的侧面上端设有溢流管。
本实用新型的工作原理：在对烤鳗污水进行净化过程中，首先将污水输送至初级过滤池，然后通过第二输送管将初级过滤后的污水输送至无氧酸化池，酸液调节槽通过第一输送管将酸液输送至无氧酸化池，无氧酸化池通过第三输送管将无氧酸化后的污水输送至好氧生物池，增氧泵通过橡胶通气管连接鼓泡空心板进行有氧鼓泡，好氧生物池通过第四输送管将生物增氧净化后的污水输送至二级沉淀池，最后通过第六输送管将中和后的污水输送至RO反渗透过滤装置。
(2)有益效果
本实用新型的有益效果：相比于现有技术，本实用新型通过第二输送管将初级过滤后的污水输送至无氧酸化池，酸液调节槽通过第一输送管将酸液输送至无氧酸化池，无氧酸化池通过第三输送管将无氧酸化后的污水输送至好氧生物池，再然后通过增氧泵通过橡胶通气管连接鼓泡空心板进行有氧鼓泡，最后通过第六输送管将中和后的污水输送至RO反渗透过滤装置，有效地去除了烤鳗污水中的固体杂质和食品添加有机物，解决了现有技术的烤鳗工业污水处理系统由于刚进入的污水缺乏必要的换热设备，浪费资源，而且在污水处理的过程中采用多级物理吸附净化，设备成本高，净化时间过长的技术问题。
