申请日2018.04.20
公开(公告)日2018.07.20
IPC分类号C02F9/04
摘要
本发明公开了一种医疗机构污水处理设备，其结构包括底板、螺丝、观测窗口、处理箱、污水过滤装置、砂滤罐、导线、指示灯、按钮、控制箱、控制柜、缓释消毒器，螺丝与处理箱螺纹连接，观测窗口与处理箱为一体化结构，处理箱位于污水过滤装置的下端，本发明一种医疗机构污水处理设备，结构上设有污水过滤装置，将污水过滤装置安装在设备上，通过电动机转动带动齿轮，通过传动齿轮，使得外搅杆转动而内搅杆绕着齿轮进行高速反转，再通过副电机带动扇形齿轮转动，通过扇形齿轮带动传动卡齿进行上下移动，进行对医学药物快速中和，通过污水过滤装置使得医学药物快速中和，防止污染环境。
权利要求书

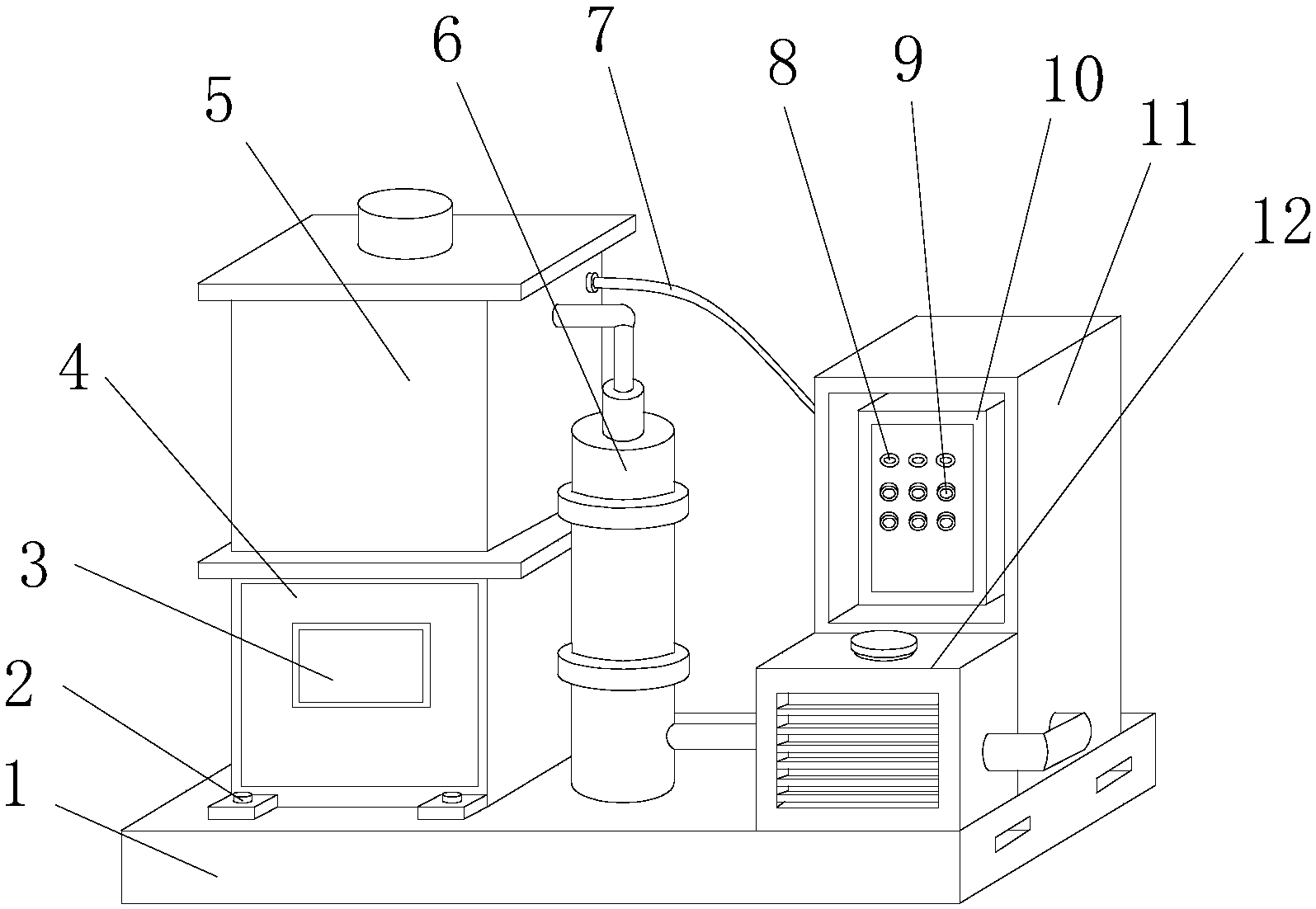

1.一种医疗机构污水处理设备，其特征在于：其结构包括底板(1)、螺丝(2)、观测窗口(3)、处理箱(4)、污水过滤装置(5)、砂滤罐(6)、导线(7)、指示灯(8)、按钮(9)、控制箱(10)、控制柜(11)、缓释消毒器(12)，所述螺丝(2)与处理箱(4)螺纹连接，所述观测窗口(3)与处理箱(4)为一体化结构，所述处理箱(4)位于污水过滤装置(5)的下端，所述砂滤罐(6)的下表面与底板(1)的上表面相贴合，所述导线(7)与污水过滤装置(5)电连接，所述指示灯(8)嵌入安装于控制箱(10)的前表面，所述按钮(9)嵌入安装于控制箱(10)的前表面，所述指示灯(8)位于按钮(9)的下端，所述缓释消毒器(12)的下表面与底板(1)的上表面相贴合，所述缓释消毒器(12)的后表面与控制柜(11)的前表面相贴合，所述控制柜(11)位于砂滤罐(6)的右端，所述砂滤罐(6)位于缓释消毒器(12)的左端，所述污水过滤装置(5)包括弹簧(501)、底座(502)、内搅杆(503)、外搅杆(504)、传动齿轮(505)、移动壳(506)、电动机(507)、齿轮(508)、转动杆(509)、传动卡齿(5010)、扇形齿轮(5011)、副电机(5012)、外壳(5013)，所述弹簧(501)的上表面与底座(502)的下表面相贴合，所述底座(502)的上表面与移动壳(506)的上表面相贴合，所述移动壳(506)位于弹簧(501)的上端，所述内搅杆(503)与传动齿轮(505)轴连接，所述外搅杆(504)与转动杆(509)轴连接，所述电动机(507)位于弹簧(501)的上端，所述电动机(507)与转动杆(509)轴连接，所述齿轮(508)与传动齿轮(505)相啮合，所述传动卡齿(5010)位于外搅杆(504)的右端，所述扇形齿轮(5011)与传动卡齿(5010)相啮合，所述副电机(5012)与传动卡齿(5010)轴连接，所述传动卡齿(5010)位于外壳(5013)的内部。
2.根据权利要求1所述的一种医疗机构污水处理设备，其特征在于：所述底板(1)与螺丝(2)螺纹连接。
3.根据权利要求1所述的一种医疗机构污水处理设备，其特征在于：所述控制箱(10)位于控制柜(11)的内部。
4.根据权利要求1所述的一种医疗机构污水处理设备，其特征在于：所述外壳(5013)的下表面与处理箱(4)的上表面相贴合。
5.根据权利要求1所述的一种医疗机构污水处理设备，其特征在于：所述底板(1)的长为150cm，宽为45cm，高为13cm。
说明书
一种医疗机构污水处理设备
技术领域
本发明是一种医疗机构污水处理设备，属于医疗领域。
背景技术
医疗机构污水处理设备，用于对医院中的医药废料进行处理，医用药物中含有大量酸碱性物质，需要过滤后排放进环境中。
现有技术公开了申请号为：CN201720163947.3的一种医疗机构污水处理设备，其结构包括有机架，收集框，L形连杆，第一支撑杆，水泵，软管，第一处理框，固定块，第二处理框，第一滤网，进水管等，机架内底部从左至右依次设有收集框，L形连杆和第一支撑杆，但是该现有技术过滤时药物中和反应不完全，造成未处理过的污水会排放进环境中，污染环境。
发明内容
针对现有技术存在的不足，本发明目的是提供一种医疗机构污水处理设备，以解决的现有技术过滤时药物中和反应不完全，造成未处理过的污水会排放进环境中，污染环境的问题。
为了实现上述目的，本发明是通过如下的技术方案来实现：一种医疗机构污水处理设备，其结构包括底板、螺丝、观测窗口、处理箱、污水过滤装置、砂滤罐、导线、指示灯、按钮、控制箱、控制柜、缓释消毒器，所述螺丝与处理箱螺纹连接，所述观测窗口与处理箱为一体化结构，所述处理箱位于污水过滤装置的下端，所述砂滤罐的下表面与底板的上表面相贴合，所述导线与污水过滤装置电连接，所述指示灯嵌入安装于控制箱的前表面，所述按钮嵌入安装于控制箱的前表面，所述指示灯位于按钮的下端，所述缓释消毒器的下表面与底板的上表面相贴合，所述缓释消毒器的后表面与控制柜的前表面相贴合，所述控制柜位于砂滤罐的右端，所述砂滤罐位于缓释消毒器的左端，所述污水过滤装置包括弹簧、底座、内搅杆、外搅杆、传动齿轮、移动壳、电动机、齿轮、转动杆、传动卡齿、扇形齿轮、副电机、外壳，所述弹簧的上表面与底座的下表面相贴合，所述底座的上表面与移动壳的上表面相贴合，所述移动壳位于弹簧的上端，所述内搅杆与传动齿轮轴连接，所述外搅杆与转动杆轴连接，所述电动机位于弹簧的上端，所述电动机与转动杆轴连接，所述齿轮与传动齿轮相啮合，所述传动卡齿位于外搅杆的右端，所述扇形齿轮与传动卡齿相啮合，所述副电机与传动卡齿轴连接，所述传动卡齿位于外壳的内部。
进一步地，所述底板与螺丝螺纹连接。
进一步地，所述控制箱位于控制柜的内部。
进一步地，所述外壳的下表面与处理箱的上表面相贴合。
进一步地，所述底板的长为150cm，宽为45cm，高为13cm。
进一步地，所述底板为长方体结构。
进一步地，所述螺丝由不锈钢制成，硬度高且不易生锈。
有益效果
本发明一种医疗机构污水处理设备，结构上设有污水过滤装置，将污水过滤装置安装在设备上，通过电动机转动带动齿轮，通过传动齿轮，使得外搅杆转动而内搅杆绕着齿轮进行高速反转，再通过副电机带动扇形齿轮转动，通过扇形齿轮带动传动卡齿进行上下移动，进行对医学药物快速中和，通过污水过滤装置使得医学药物快速中和，防止污染环境。
