申请日2018.04.20
公开(公告)日2018.07.17
IPC分类号C02F1/463
摘要
本发明公开了一种电化学水处理装置，包括2个封头、若干电极板和若干密封绝缘隔板;所述电极板和密封绝缘隔板依次层叠安装于一体，所述电极板的一端开设有导流口，且相邻电极板上的导流口相对;所述封头上开设有水流口，所述封头非贴合式与外侧面的电极板固连;水流从一侧水流口流入、沿导流口折流反应后，从另一侧的水流口流出。本发明采用电极板和密封隔板依次层叠安装于一体的方式，通过预加工出的安装孔螺栓连接，无需对电极板间的安装距离进行反复复测、检查和调整，彻底改变了以往电极板与箱体的安装方式。
权利要求书

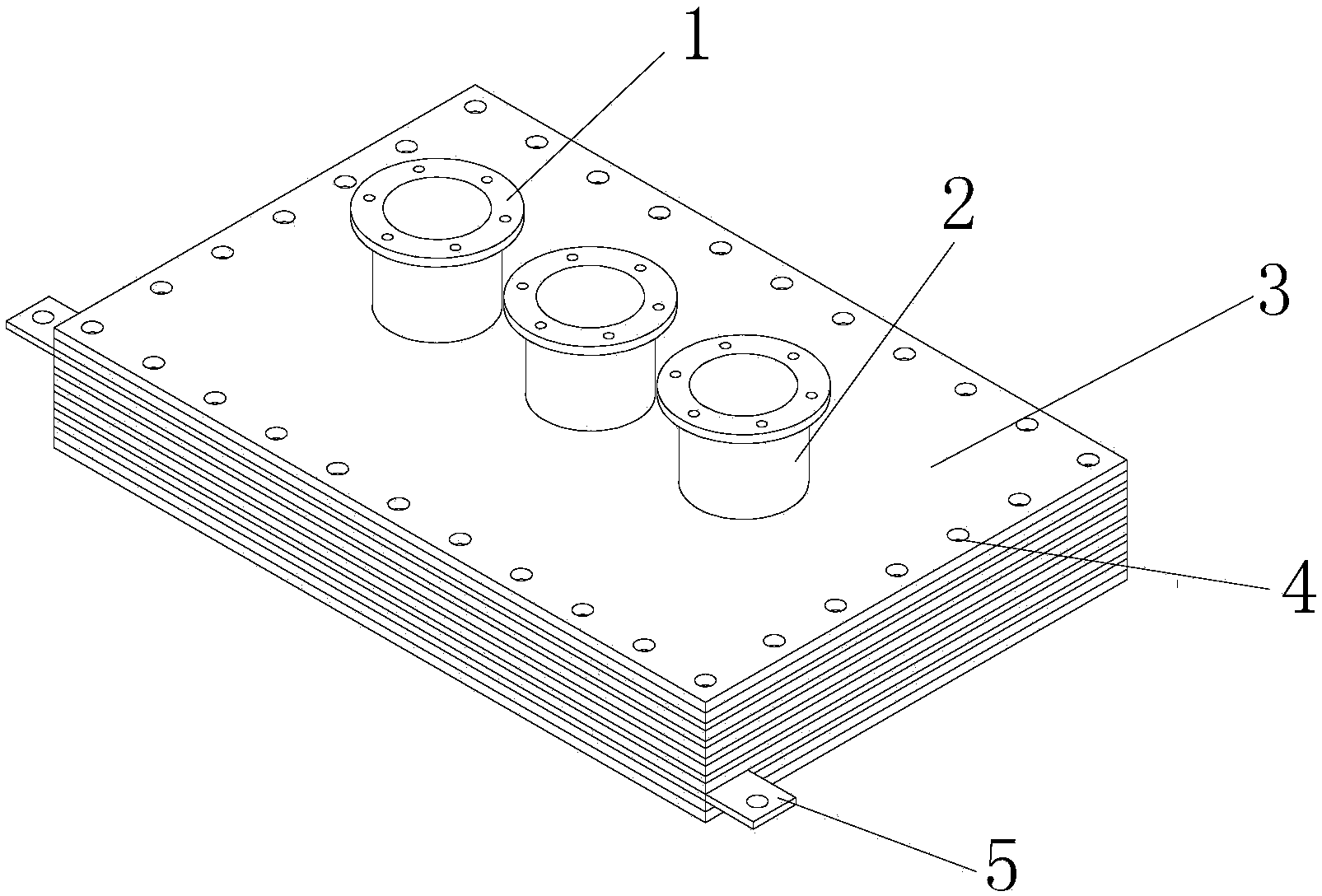

1.一种电化学水处理装置，其特征在于：包括2个封头(3)、若干电极板(7)和若干密封绝缘隔板(6);所述电极板(7)和密封绝缘隔板(6)依次层叠安装于一体，所述电极板(7)的一端开设有导流口(8)，且相邻电极板(7)上的导流口(8)相对;
所述封头(3)上开设有水流口，所述封头(3)非贴合式与外侧面的电极板(7)固连;
水流从一侧水流口流入、沿导流口(8)折流反应后，从另一侧的水流口流出。
2.根据权利要求1所述的电化学水处理装置，其特征在于：所述电极板(7)为板条形结构。
3.根据权利要求2所述的电化学水处理装置，其特征在于：所述密封隔板(6)为与所述电极板(7)的外廓形状相同的框架结构。
4.根据权利要求3所述的电化学水处理装置，其特征在于：所述封头(3)为板条形结构，所述封头(3)通过密封绝缘隔板(6)与外侧面的电极板(7)固连。
5.根据权利要求4所述的电化学水处理装置，其特征在于：所述封头(3)的外廓形状与所述电极板(7)相同。
6.根据权利要求5所述的电化学水处理装置，其特征在于：所述封头(3)、密封绝缘隔板(6)和电极板(7)上对应开设有安装孔(4)，且所述封头(3)、密封绝缘隔板(6)和电极板(7)通过螺栓紧固连接。
7.根据权利要求1所述的电化学水处理装置，其特征在于：还包括分别连接于外侧面两电极板(7)外壁上的两块电连接板(5)。
8.根据权利要求1所述的电化学水处理装置，其特征在于：所述封头(3)上还开设有排污口或备用口。
9.根据权利要求1所述的电化学水处理装置，其特征在于：还包括安装于封头(3)水流口上的管道接口。
10.根据权利要求9所述的电化学水处理装置，其特征在于：所述管道接口为水管(2)和连接于水管(2)一端的连接法兰(1)。
说明书
一种电化学水处理装置
技术领域
本发明涉及水处理技术领域，具体涉及一种电化学水处理装置。
背景技术
电化学水处理装置可广泛地应用于废水处理的多种行业，例如：电镀行业废水、屠宰场废水、食品和饮料厂废水、石油化工厂废水、油田废水、环保脱硫废水等。目前的电化学水处理装置一般由供电电源、絮凝箱和设置于絮凝箱内的多个并联的电极板组成。工作过程为：絮凝箱中充有待处理的污水后，在供电电源的作用下，电极板产生金属阳离子(铝离子或铁离子)，污水电离产生氢氧根离子，其中金属阳离子与氢氧根离子结合形成“微絮凝剂”(其成分为铝或铁的氢氧化物);在絮凝剂的作用下，水中悬浮的污染物颗粒失去稳定性，脱稳后的污染物颗粒和微絮凝剂之间相互碰撞，结合成肉眼可见的大絮体，从而可用沉淀或气浮的方式去除液体中的污染物。
垂直于水体流动方向，现有的电极板通常是相互平行的安装于絮凝箱内，且各电极板交替地与箱体顶部、底部连接，并相对箱体底部、顶部留出一定距离，形成水流通道。水流在箱体内做上下折流运动的同时完成絮凝反应。由于水流在箱体内做折流运动，依靠的是电极板交替地与箱体底部、顶部之间的安装距离而形成的水流通道运动，当安装距离改变时，会直接影响水体的流速、导致絮凝反应不能符合要求。因而，电极板自身的制造尺寸、电极板相对于箱体之间的安装距离都具有较高的位置度要求，在制造安装的过程中，不仅需对每一块电极板的尺寸进行复测、检查，还需对每一块电极板与箱体之间的安装距离进行复测、检查，制造安装工作难度较高。
发明内容
本发明的目的在于提供一种电化学水处理装置，以解决上述背景技术中提及的现有电极板和絮凝箱的安装过程中需进行多次复测、检查，致使电化学水处理装置的安装工作难度较高的问题。
为实现上述目的，本发明提供如下技术方案：一种电化学水处理装置，包括2个封头、若干电极板和若干密封绝缘隔板;所述电极板和密封绝缘隔板依次层叠安装于一体，所述电极板的一端开设有导流口，且相邻电极板上的导流口相对;
所述封头上开设有水流口，所述封头非贴合式与外侧面的电极板固连;
水流从一侧水流口流入、沿导流口折流反应后，从另一侧的水流口流出。
进一步地，所述电极板为板条形结构。
进一步地，所述密封隔板为与所述电极板的外廓形状相同的框架结构。
进一步地，所述封头为板条形结构，所述封头通过密封绝缘隔板与外侧面的电极板固连。
进一步地，所述封头的外廓形状与所述电极板相同。
进一步地，所述封头、密封绝缘隔板和电极板上对应开设有安装孔，且所述封头、密封绝缘隔板和电极板通过螺栓紧固连接。
进一步地，还包括分别连接于外侧面两电极板外壁上的两块电连接板。
进一步地，所述封头上还开设有排污口或备用口。
进一步地，还包括安装于封头水流口上的管道接口。
进一步地，所述管道接口为水管和连接于水管一端的连接法兰。
现有技术相比，本发明的有益效果是：
(1)本发明采用电极板和密封绝缘隔板依次层叠安装于一体的方式，通过预加工出的安装孔螺栓连接，无需对电极板间的安装距离进行反复复测、检查和调整，彻底改变了以往电极板与箱体的安装方式;
(2)相邻电极板的相对端设置导流口，水体依次从所述导流口内通流，在起到水体折流反应作用的同时，还可以通过设定导流口的大小、数目、规格以实现设计的流动速度，加工、生产、装配等较便捷。
